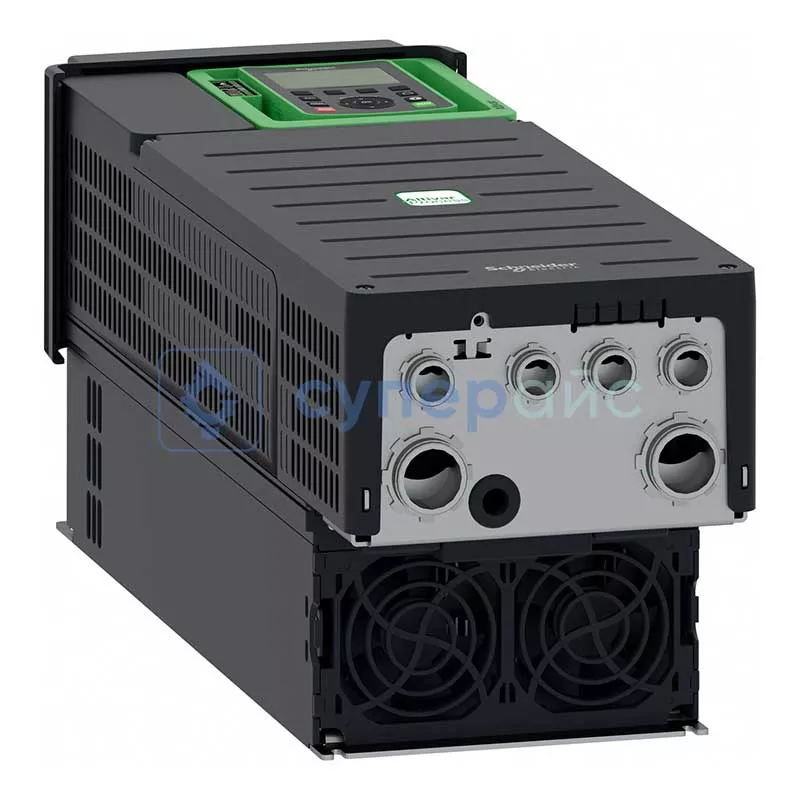

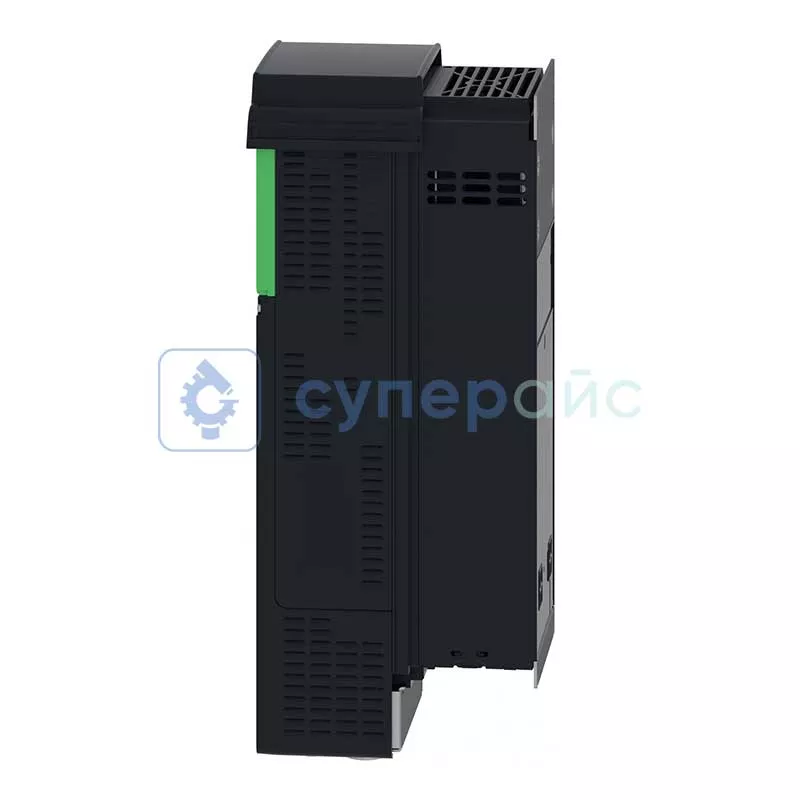

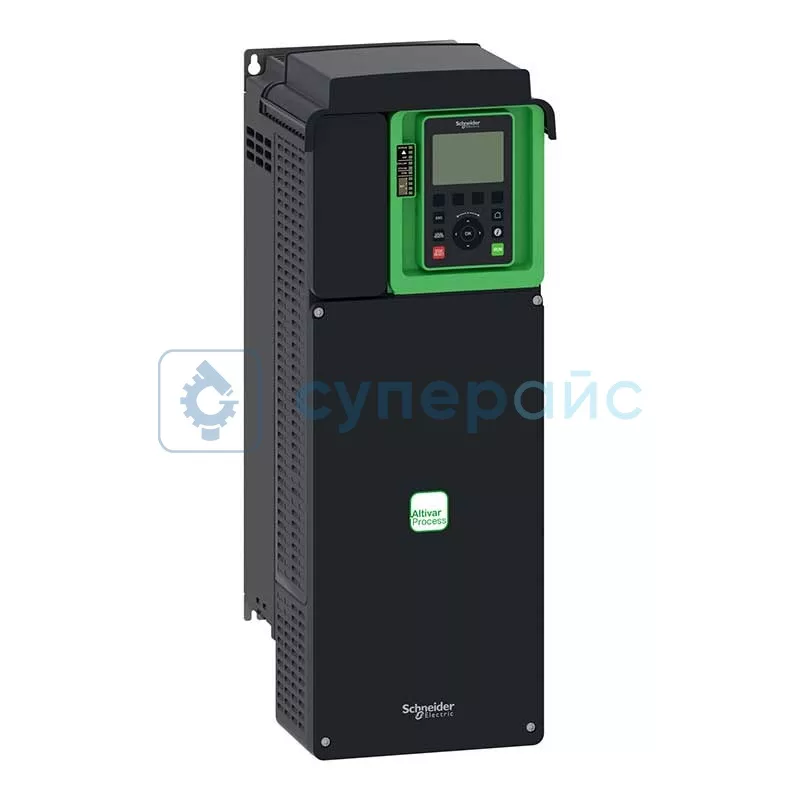

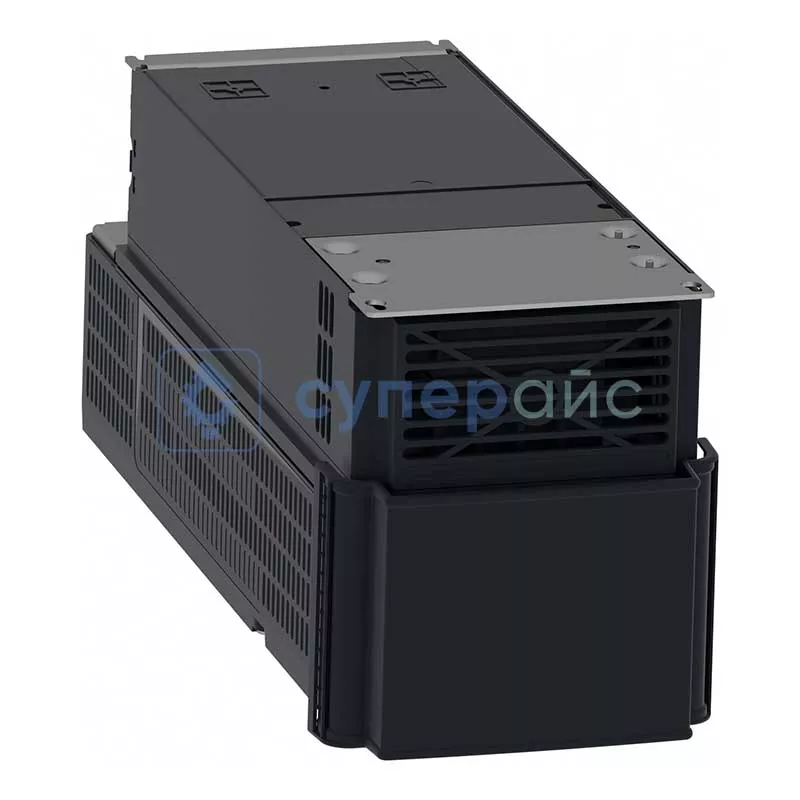

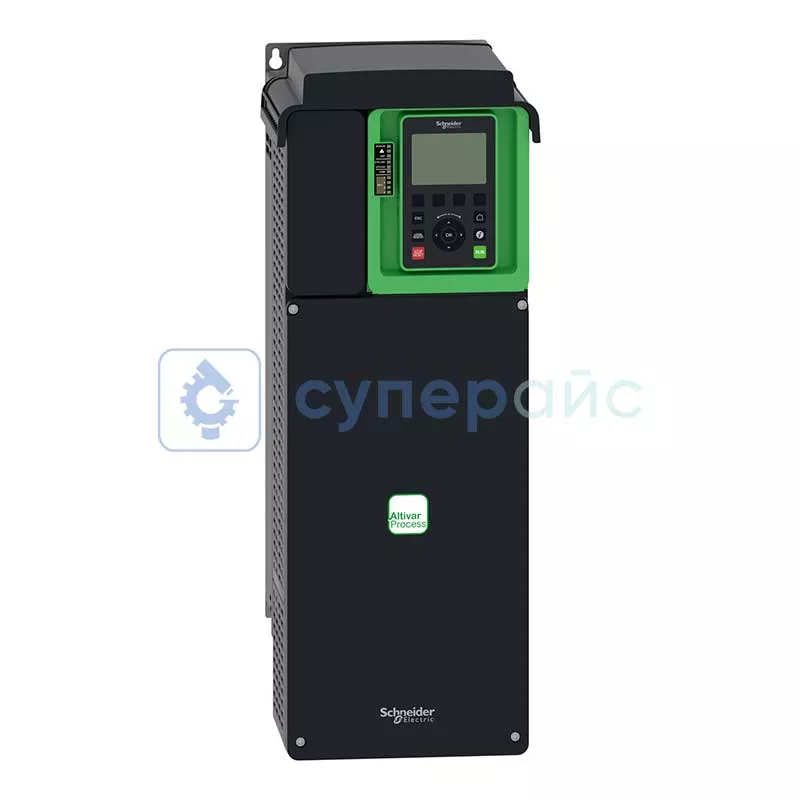

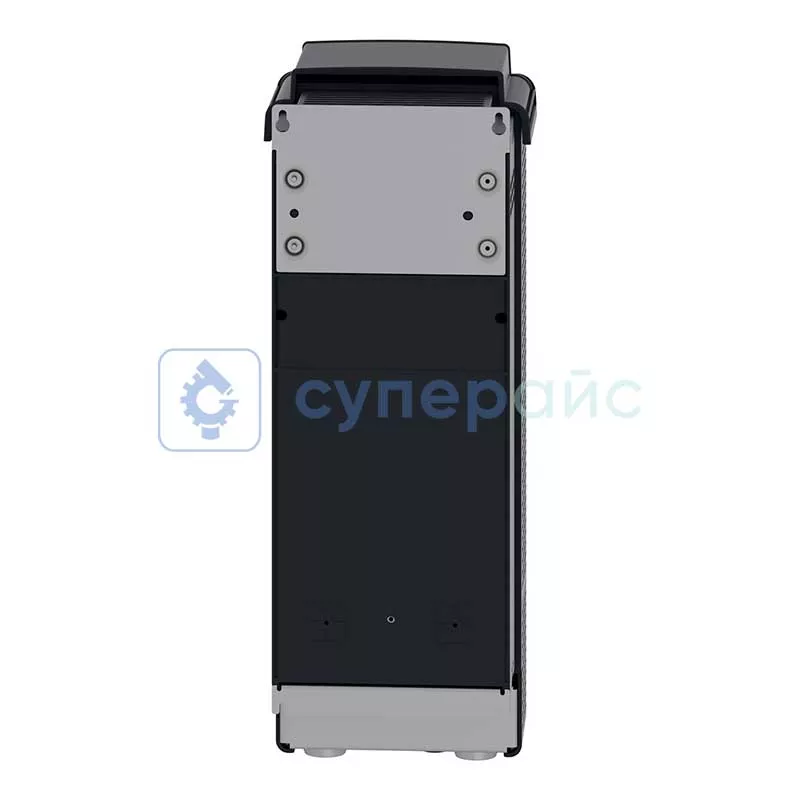

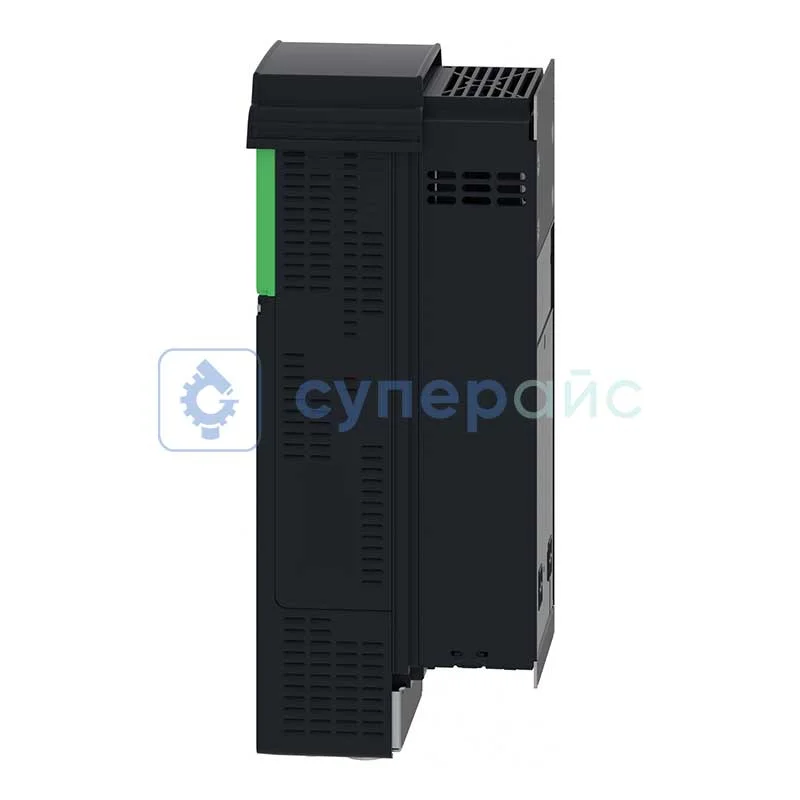

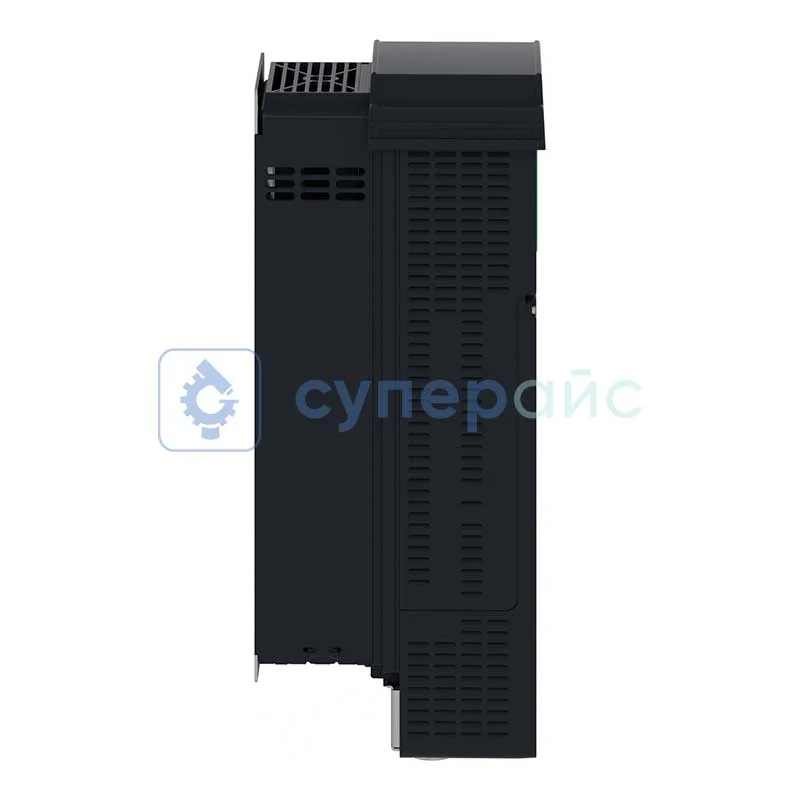

Частотный преобразователь Schneider Electric ATV630D15M3
Код товара: 30244
Гарантия 12 месяцев
О товаре STO (безопасное выключение крутящего момента) SIL 3
Мощность двигателя: 15 / 11 кВт
Количество аналоговых входов: 3
Линейный ток: 52,6 / 45,5 / 40,1 / 34,3 А
197 525 руб.
197 525 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре STO (безопасное выключение крутящего момента) SIL 3
Мощность двигателя: 15 / 11 кВт
Количество аналоговых входов: 3
Линейный ток: 52,6 / 45,5 / 40,1 / 34,3 А
Технические характеристики Schneider Electric ATV630D15M3
| Серия | ATV630 |
| Тип | преобразователь частоты |
| Исполнение | стандартное |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 8 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип дискретного выхода |
релейные выходы R1A, R1B, R1C 250 В пер. ток 3000 мА; релейные выходы R1A, R1B, R1C 30 В пост. ток 3000 мА; релейные выходы R2A, R2C 250 В пер. ток 5000 мА; релейные выходы R2A, R2C 30 В пост. ток 5000 мА; релейные выходы R3A, R3C 250 В пер. ток 5000 мА; релейные выходы R3A, R3C 30 В пост. ток 5000 мА |
| Тип дискретного входа |
положительная логика (источник) (DI1 - DI8), < 5 В (состояние 0), > 11 В (состояние 1); отрицательная логика (приемник) (DI1 - DI8), > 16 В (состояние 0), < 10 В (состояние 1); DI7, DI8 программируемый в качестве импульсного входа: 0 - 30 км², 24 В пост. тока (<= 30 В) |
| Совместимость входа |
DI1 - DI6: дискретный вход ПЛК уровня 1 в соответствии с IEC 61131-2; DI5, DI6: дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68; STOA, STOB: дискретный вход ПЛК уровня 1 в соответствии с IEC 61131-2 |
| Тип аналогового выхода |
напряжение, задаваемое программным способом AQ1, AQ2: 0 - 10 В пост. ток полное сопротивление 470 Ом, разрешение 10 бит; ток, задаваемый программным способом AQ1, AQ2: 0...20 мА, разрешение 10 бит; ток, задаваемый программным способом DQ-, DQ+: 30 В пост. ток; ток, задаваемый программным способом DQ-, DQ+: 100 мА |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
15 кВт нормальная нагрузка; 11 кВт для тяжелых условий |
| Мощность двигателя |
20 л.с. нормальная нагрузка; 15 л.с. для тяжелых условий |
| Линейный ток |
52,6 A в 200 В (нормальная нагрузка); 45,5 A в 240 В (нормальная нагрузка); 40,1 A в 200 В (для тяжелых условий); 34,3 A в 240 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Полная мощность |
18,9 кВА в 240 В (нормальная нагрузка); 14,3 кВА в 240 В (для тяжелых условий) |
| Непрерывный выходной ток |
63,4 А в 4 кГц для нормальная нагрузка; 46,8 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
69,7 A в течение 60 с (нормальная нагрузка); 70,2 A в течение 60 с (для тяжелых условий) |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Выходная частота привода | 0,1 - 500 |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации |
2 - 12 кГц регулируемая; 4 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи |
Modbus serial; Ethernet; Modbus TCP |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации |
AI1, AI2, AI3: ± 0,15 % макс. значения для аналоговых входов; AO1, AO2: ± 0,2 % для аналоговых выходов |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Минимальный коммутируемый ток | релейный выход R1, R2, R3: 5 мА в 24 В постоянного тока |
| Максимальный коммутируемый ток |
релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 250 В пер. ток; релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 30 В пост. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 250 В пер. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 30 В пост. ток |
| Изоляция | между зажимами питания и управления |
| Максимальная выходная частота | 500 км² |
| Максимальная входной ток | 52,6 А |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Диапазон мощности двигателя AC-3 | 15 - 25 кВ в 200 - 240 В 3 фазы |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода; STO (безопасное выключение крутящего момента) SIL 3 |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 63,5 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Программы ускорения и замедления | линейная регулируемая от 0,01 - 9999 с |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Режим обмена | полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP |
| Тип смещения | без импеданса |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 200 - 240 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Объём охлаждающего воздуха | 240 м³/ч |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | -15 - 50 °C |
| Температура хранения | -40 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 226 х 673 х 271 мм |
| Габариты упаковки | 520 х 350 х 820 мм |
| Вес нетто | 13,6 кг |
| Вес брутто | 28 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV630D15M3 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
