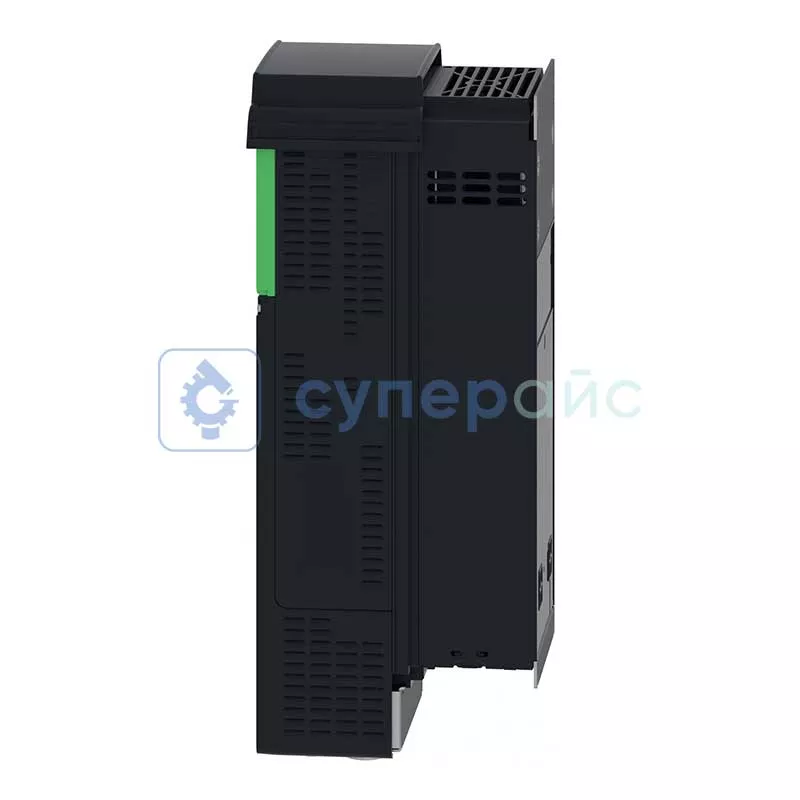

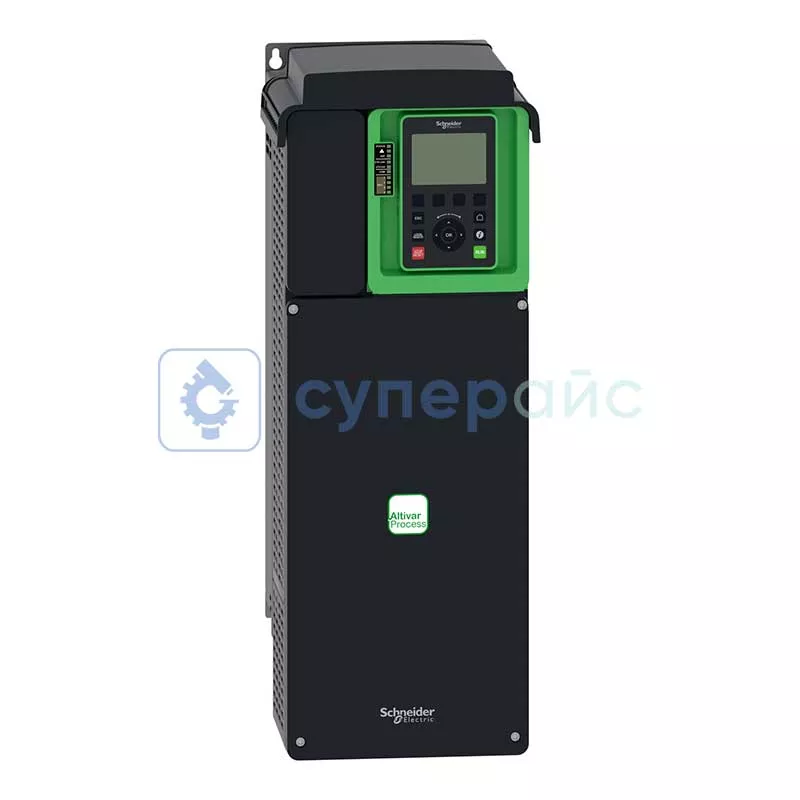

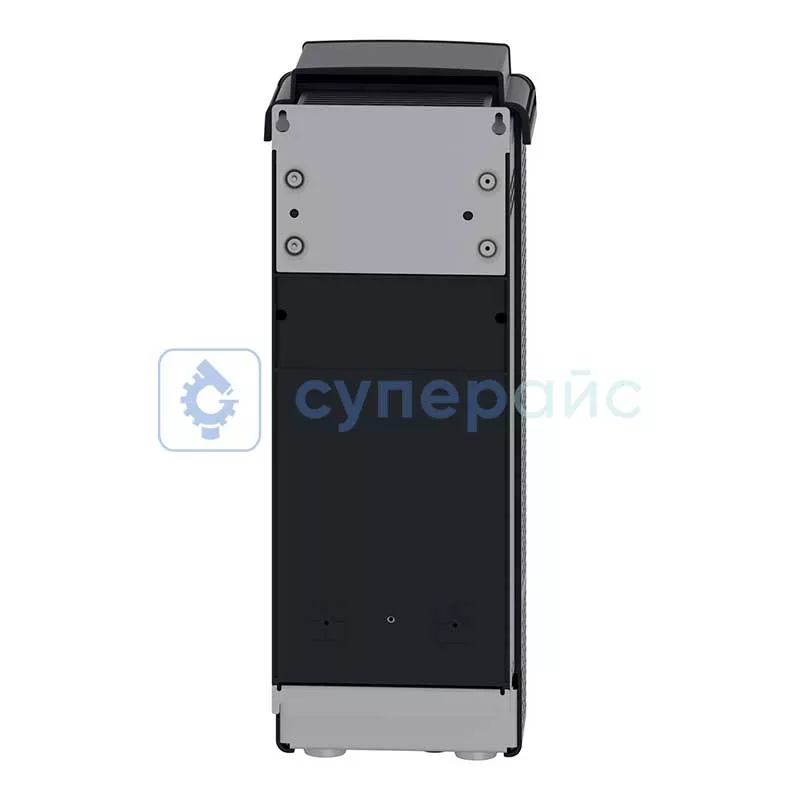

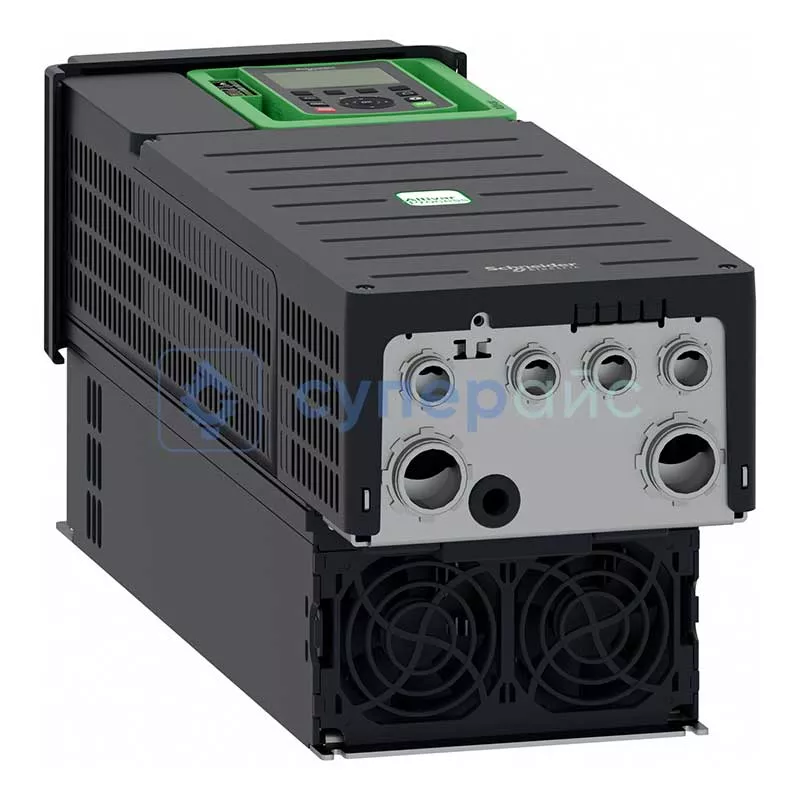

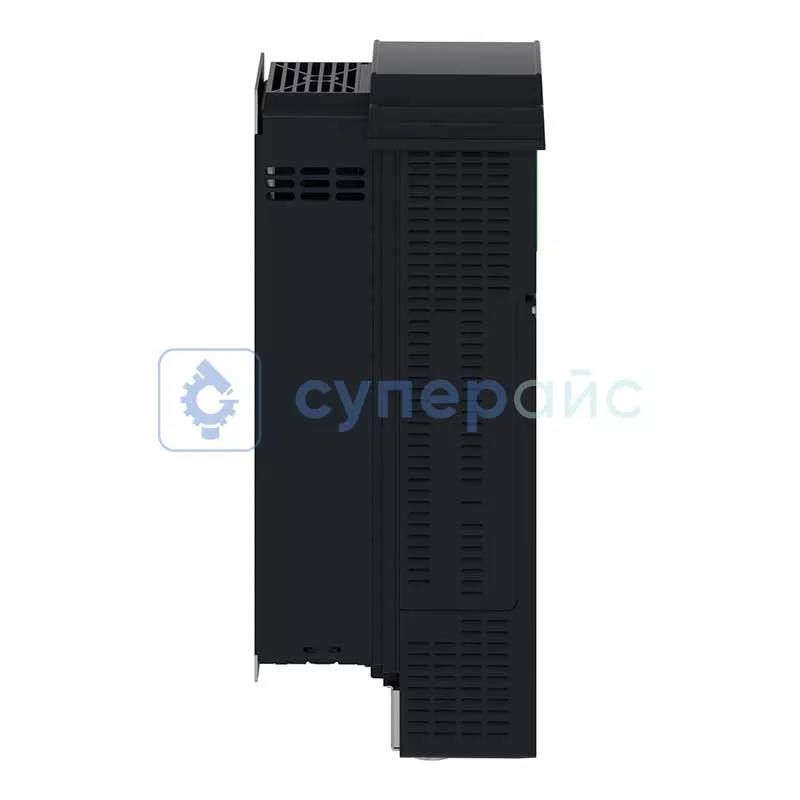

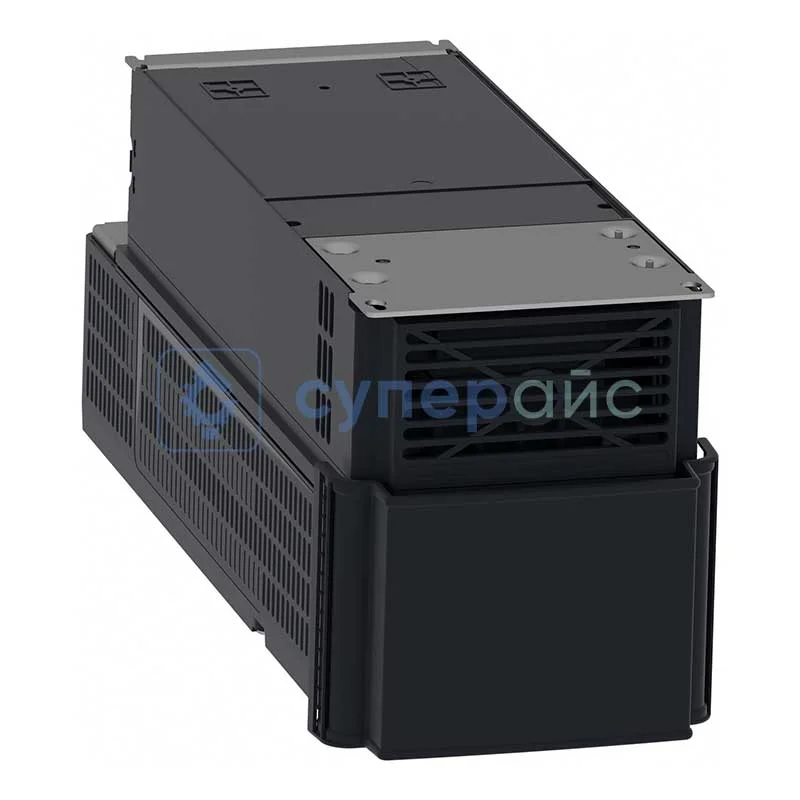

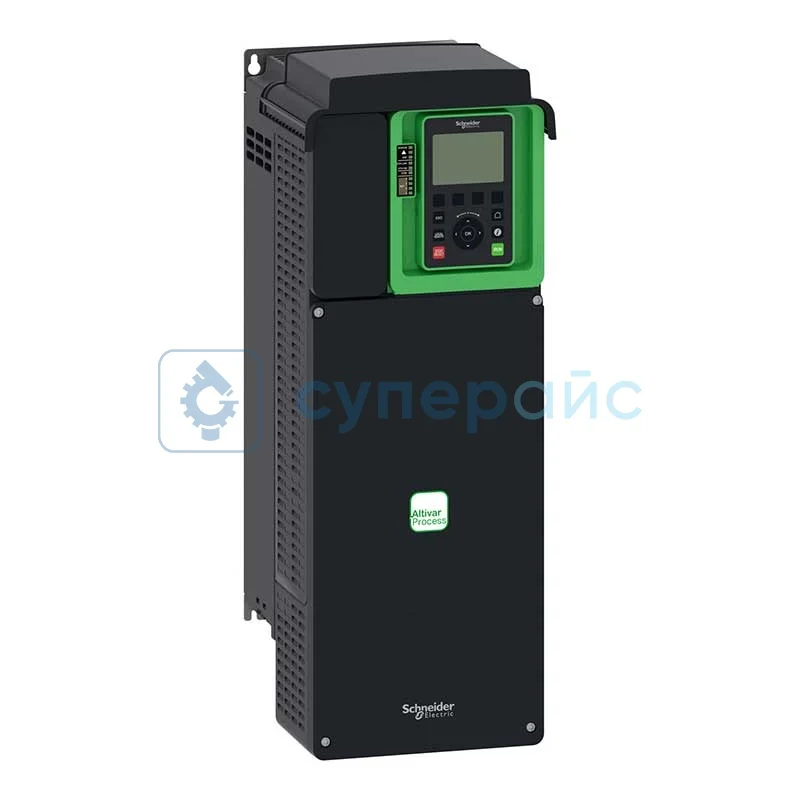

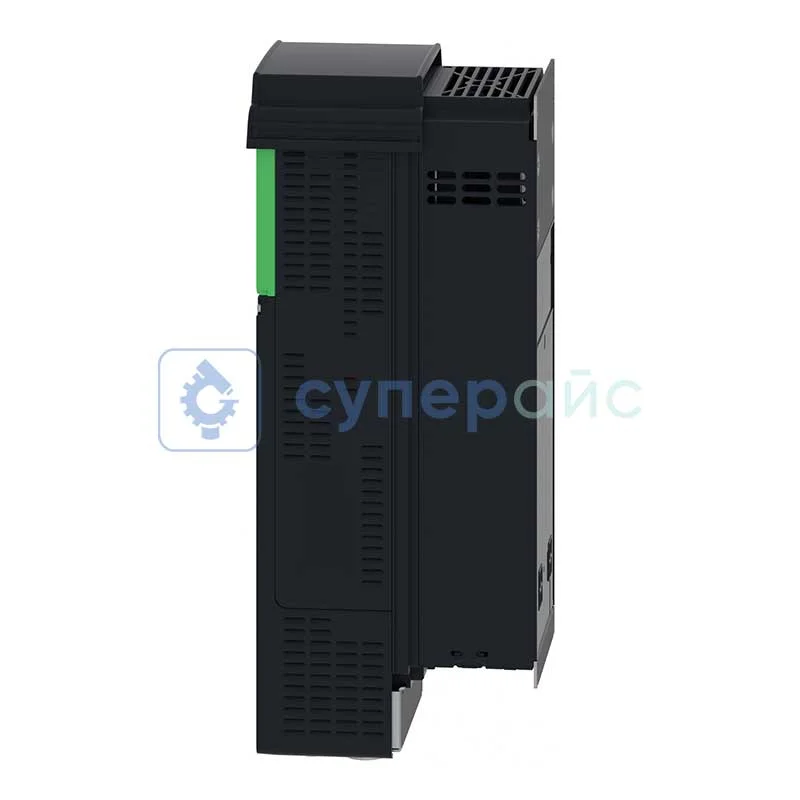

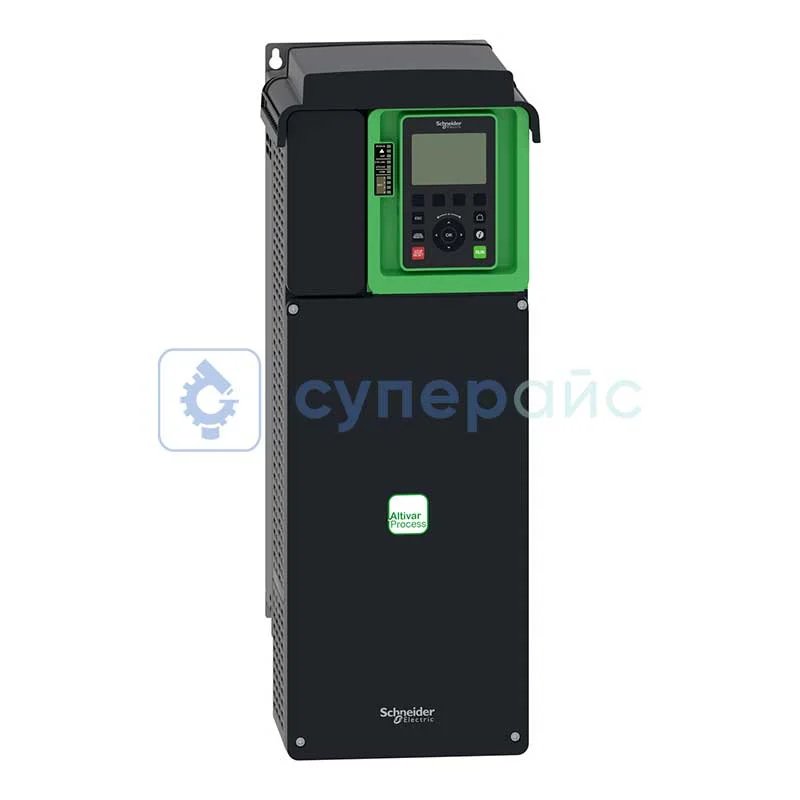

Частотный конвертер Schneider Electric ATV630D18M3
Артикул (код товара): 30245
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
251 660 ₽
251 660 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
30245
Модель (серия)
ATV630D18M3
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV630D18M3
Общие данные
Артикул (код товара)
30245
Производитель (бренд)
Модель (серия)
ATV630D18M3
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATV630D18M3
Технические характеристики Schneider Electric ATV630D18M3
| Серия | ATV630 |
| Тип | преобразователь частоты |
| Исполнение | стандартное |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Количество аналоговых входов | 3 |
| Количество дискретных входов | 8 |
| Количество аналоговых выходов | 2 |
| Количество релейных выходов | 3 |
| Тип дискретного выхода |
релейные выходы R1A, R1B, R1C 250 В пер. ток 3000 мА; релейные выходы R1A, R1B, R1C 30 В пост. ток 3000 мА; релейные выходы R2A, R2C 250 В пер. ток 5000 мА; релейные выходы R2A, R2C 30 В пост. ток 5000 мА; релейные выходы R3A, R3C 250 В пер. ток 5000 мА; релейные выходы R3A, R3C 30 В пост. ток 5000 мА |
| Тип дискретного входа |
положительная логика (источник) (DI1 - DI8), < 5 В (состояние 0), > 11 В (состояние 1); отрицательная логика (приемник) (DI1 - DI8), > 16 В (состояние 0), < 10 В (состояние 1); DI7, DI8 программируемый в качестве импульсного входа: 0 - 30 км², 24 В пост. тока (<= 30 В) |
| Совместимость входа |
DI1 - DI6: дискретный вход ПЛК уровня 1 в соответствии с IEC 61131-2; DI5, DI6: дискретный вход ПЛК уровня 1 в соответствии с МЭК 65A-68; STOA, STOB: дискретный вход ПЛК уровня 1 в соответствии с IEC 61131-2 |
| Тип аналогового выхода |
напряжение, задаваемое программным способом AQ1, AQ2: 0 - 10 В пост. ток полное сопротивление 470 Ом, разрешение 10 бит; ток, задаваемый программным способом AQ1, AQ2: 0...20 мА, разрешение 10 бит; ток, задаваемый программным способом DQ-, DQ+: 30 В пост. ток; ток, задаваемый программным способом DQ-, DQ+: 100 мА |
| Тип охлаждения | принудительная конвекция |
| Мощность двигателя |
18,5 кВт нормальная нагрузка; 15 кВт для тяжелых условий |
| Мощность двигателя |
25 л.с. нормальная нагрузка; 20 л.с. для тяжелых условий |
| Линейный ток |
66,7 A в 200 В (нормальная нагрузка); 54,5 A в 240 В (нормальная нагрузка); 53,1 A в 200 В (для тяжелых условий); 44,9 A в 240 В (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Полная мощность |
22,7 кВА в 240 В (нормальная нагрузка); 18,7 кВА в 240 В (для тяжелых условий) |
| Непрерывный выходной ток |
78,4 А в 4 кГц для нормальная нагрузка; 63,4 А в 4 кГц для тяжелых условий |
| Макс. переходной ток |
86,2 A в течение 60 с (нормальная нагрузка); 95,1 A в течение 60 с (для тяжелых условий) |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Выходная частота привода | 0,1 - 500 |
| Номинальная частота коммутации | 4 кГц |
| Частота коммутации |
2 - 12 кГц регулируемая; 4 - 12 кГц регулируемая |
| Количество скоростей | 16 предустановленных скоростей |
| Протокол порта связи |
Modbus serial; Ethernet; Modbus TCP |
| Длительность выборки |
5 мс ± 0,1 мс (AI1, AI2, AI3) - аналоговый вход; 2 мс ± 0,5 мс (DI1…DI6) задаваемый - дискретный вход; 5 мс ± 1 мс (DI5, DI6) задаваемый - импульсный ввод; 10 мс ± 1 мс (AQ1, AQ2) - аналоговый выход |
| Точность |
± 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход; ± 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход |
| Ошибка линеаризации |
AI1, AI2, AI3: ± 0,15 % макс. значения для аналоговых входов; AO1, AO2: ± 0,2 % для аналоговых выходов |
| Время обновления | релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Минимальный коммутируемый ток | релейный выход R1, R2, R3: 5 мА в 24 В постоянного тока |
| Максимальный коммутируемый ток |
релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 250 В пер. ток; релейный выход R1, R2, R3 в резистивной загрузке, cos phi = 1: 3 A в 30 В пост. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 250 В пер. ток; релейный выход R1, R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 ms: 2 A в 30 В пост. ток |
| Изоляция | между зажимами питания и управления |
| Максимальная выходная частота | 500 км² |
| Максимальная входной ток | 66,7 А |
| Разрешение по частоте |
дисплейный блок: 0,1 Гц; аналоговый вход: 0,012 / 50 Гц |
| Диапазон мощности двигателя AC-3 | 15 - 25 кВ в 200 - 240 В 3 фазы |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода; STO (безопасное выключение крутящего момента) SIL 3 |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 63,5 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Программы ускорения и замедления | линейная регулируемая от 0,01 - 9999 с |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Режим обмена | полудуплекс, полный дуплекс, автоопределение Ethernet/Modbus TCP |
| Тип смещения | без импеданса |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 200 - 240 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Объём охлаждающего воздуха | 240 м³/ч |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | -15 - 50 °C |
| Температура хранения | -40 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 226 х 673 х 271 мм |
| Габариты упаковки | 520 х 350 х 810 мм |
| Вес нетто | 14,2 кг |
| Вес брутто | 28 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV630D18M3 – 1 шт |
Документация и ПО Schneider Electric ATV630D18M3
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации преобразователей частот Schneider Electric серии ATV630, ATV650
Язык:
Русский
Размер и тип:
2.32 МБ,
PDF
