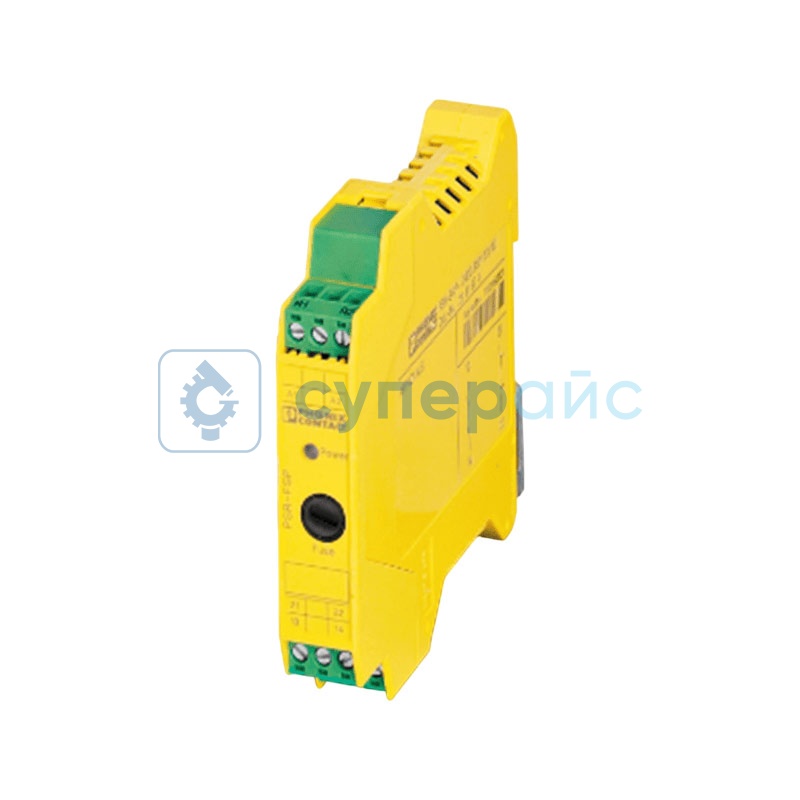

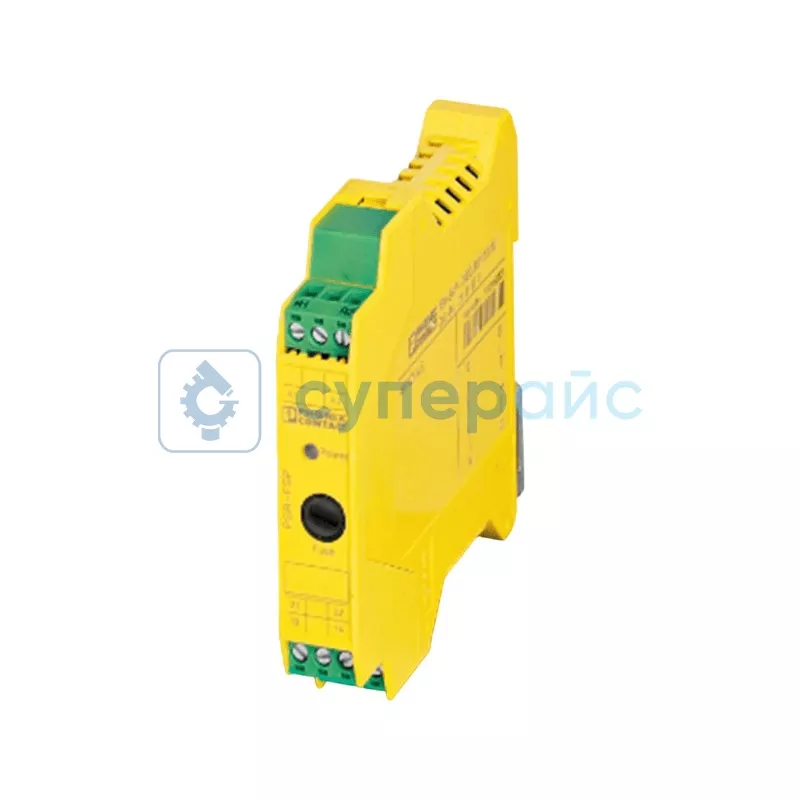

Связующее реле безопасности Phoenix PSR-SCP-24DC-FSP-1X1-1X2
Код товара: 40170

Встроенные предохранители
Напряжение питания: 24 В DC
Потребляемая мощность: 1,32 Вт
Ток питания: 55 мА
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Встроенные предохранители
Напряжение питания: 24 В DC
Потребляемая мощность: 1,32 Вт
Ток питания: 55 мА
Технические характеристики Phoenix PSR-SCP-24DC-FSP-1X1-1X2
Тип устройства | реле безопасности (связующее) |
Механический ресурс | ~ 10⁷ циклов переключения |
Тип реле | электромеханическое с механической блокировкой (IEC/EN 61810-3) |
Напряжение питания | 24 В DC (-15 % - +10 %) |
Диапазон входного напряжения | 20,4 - 26,4 В DC |
Потребляемая мощность | 1,32 Вт (DC) |
Ток питания | 55 мА (типовое) |
Пусковой ток | < 100 мА |
Задержка срабатывания | 5 мс (при падении U₅) |
Фильтр тестовых импульсов |
ширина импульса: ≥ 100 мс частота: 80 х ширина импульса |
Встроенные предохранители | есть (заменяемые) |
Поддержка тестовых импульсов | есть |
Выходные данные | |
Тип контактов |
1 нормально разомкнутый (НО) контакт: 5 А 1 нормально замкнутый (НЗ) контакт: 100 мА 1 сигнальный контакт (обратная связь) |
Материал контактов | AgSnO₂ + 0,2 мкм Au |
Коммутируемое напряжение | 15 - 250 В AC / DC |
Ток нагрузки |
НО: 5 А НЗ: 100 мА I²t: 25 A² (с учетом снижения) |
Мощность (резистивная нагрузка) | 24 В DC: 120 Вт / 48 В DC: 192 Вт / 60 В DC: 162 Вт / 110 В DC: 66 Вт / 220 В DC: 60 Вт / 250 В AC: 1250 ВА |
Мощность (индуктивная нагрузка) | 24 В DC: 72 Вт / 48 В DC: 43 Вт / 60 В DC: 41 Вт / 110 В DC: 35 Вт / 220 В DC: 48 Вт |
Минимальная коммутационная способность | 75 мВт |
Коммутационная способность (3600 циклов/час) |
5 А (24 В DC, DC 13 В) 5 А (230 В AC, AC 15 В) |
Предохранители |
НО: 5 A (T-тип) НЗ: 150 мА (быстрый) |
Подключение | |
Тип подключения | съёмные винтовые клеммы (M3) |
Сечение провода |
жёсткий/гибкий: 0,2 - 2,5 мм² AWG: 24 - 12 |
Длина зачистки провода | 7 мм |
Подключение |
вход: A1/A2 выход: 13/14 (НО), 21/22 (НЗ) |
Общие характеристики | |
Индикация | желтый LED (статус питания) |
Параллельное подключение | есть |
Стандарт изоляции | DIN EN 60947-1 |
Класс защиты | IP20 (IP54 при установке) |
Материал корпуса | нейлон |
Температурный диапазон |
работа: -20 - +55 °C хранение: -40 - +70 °C |
Влажность | ≤ 75% (средняя), до 85 % (кратковременно) |
Высота | ≤ 2000 м над уровнем моря |
Вибрация | 10 - 150 Гц, 2g |
Ударопрочность | 15 g |
Цвет | жёлтый (RAL 1018) |
Изоляция | усиленная изоляция между цепями (6 кВ) |
Габариты изделия | 17,5 х 99 х 114,5 мм |
Вес нетто | 155 г |
Вес брутто | 160 г |
Комплектация | реле Phoenix PSR-SCP-24DC-FSP-1X1-1X2 – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
