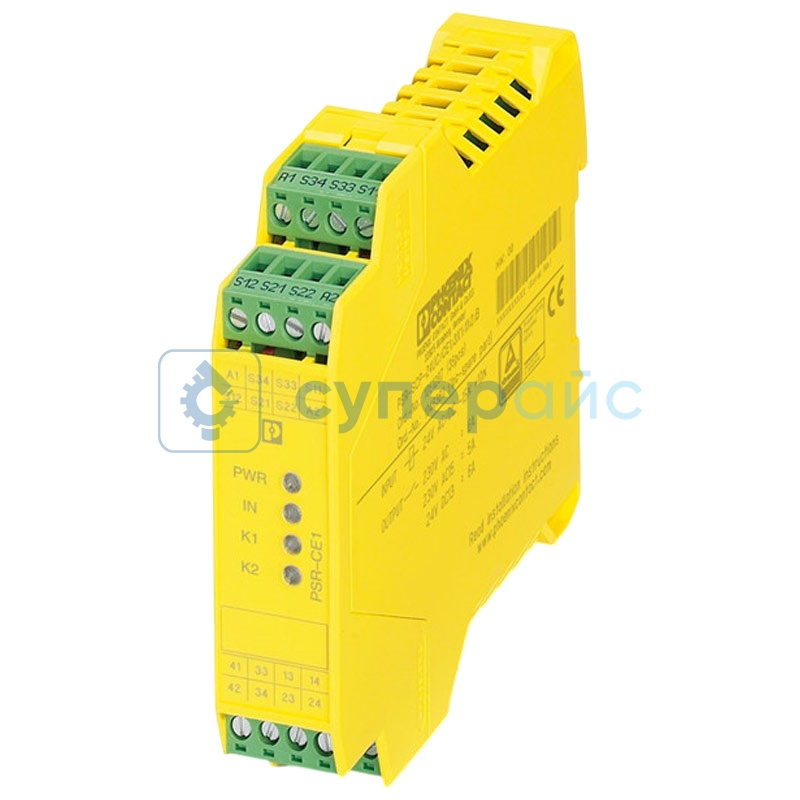

Аварийное реле безопасности Phoenix PSR-SCP-24UC-CE1-3X1-1X2-B
Код товара: 40181
Гарантия 12 месяцев
О товаре Степень защиты IP20
Напряжение питания: 24 В DC
Потребляемая мощность: 1,68 Вт
Ток питания: 70 мА
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Степень защиты IP20
Напряжение питания: 24 В DC
Потребляемая мощность: 1,68 Вт
Ток питания: 70 мА
Технические характеристики Phoenix PSR-SCP-24UC-CE1-3X1-1X2-B
| Тип устройства | реле безопасности |
| Режим работы | одноканальный |
| Механический ресурс | ~ 10⁷ циклов переключения |
| Тип реле | электромеханическое с механической блокировкой (IEC/EN 61810-3) |
| Временные параметры | |
| Время отклика | 150 мс (автозапуск) |
| Время включения | 250 мс (при управлении через A1) |
| Время отключения |
20 мс (через датчик) 45 мс (через A1) |
| Параллельное подключение | есть |
| Электрические характеристики | |
| Максимальная потребляемая мощность | 16,44 Вт (при 26,4 В и 72 А) |
| Режим работы | 100 % (продолжительный) |
| Номинальное напряжение изоляции | 250 В |
| Параметры питания | |
| Напряжение питания | 24 В DC (-15 % - +10 %) |
| Потребляемая мощность | 1,68 Вт (DC) |
| Ток питания | 70 мА (типовое) |
| Пусковой ток | < 3,5 А (Δt = 3 мс) |
| Задержка срабатывания | 5 мс (при падении напряжения) |
| Защита | диодный супрессор, защита от обратной полярности |
| Цифровые входы | |
| Логический вход (S12, S22) |
безопасный "0": 0 - 5 В DC, 0 - 2 мА "1": 20,4 - 26,4 В DC ток потребления: ± 38 мА сопротивление провода: 50 Ом |
| Цепь запуска (S34) |
небезопасный (1 вход) "1": 20,4 - 26,4 В DC ток потребления: 1 мА |
| Выходные данные | |
| Основные выходы (3 НО) |
материал: AgSnO₂ напряжение: 10 - 250 В AC/DC ток: 6 А (макс. 6 А импульсный) I²t: 72 A² частота: ≤ 0,5 Гц |
| Сигнальный выход (1 НЗ) |
материал: AgSnO₂ напряжение: 5 - 250 В AC/DC ток: 6 А I²t: 36 A² предохранитель: 6 A gL/gG |
| Минимальная коммутационная мощность | 100 мВт |
| Коммутационная способность | 5 А (AC15) / 6 А (DC13) |
| Подключение | |
| Тип подключения | съёмные винтовые клеммы (M3) |
| Сечение провода |
жёсткий/гибкий: 0,2 - 2,5 мм² AWG: 24 - 12 |
| Длина зачистки провода | 7 мм |
| Момент затяжки | 0,5 - 0,6 Н·м |
| Общие характеристики | |
| Индикация |
3 зеленых LED (статус) 1 зеленый LED (питание) |
| Монтаж | на DIN-рейку (любое положение) |
| Класс защиты | IP20 (IP54 при установке) |
| Материал корпуса | полиамид |
| Температурный диапазон |
работа: -20 - +55 °C хранение: -40 - +70 °C |
| Влажность | ≤ 75% (средняя), до 85 % (кратковременно) |
| Высота | ≤ 2000 м над уровнем моря |
| Вибрация | 10 - 150 Гц, 2g |
| Ударопрочность | 15 g |
| Цвет | жёлтый (RAL 1018) |
| Изоляция |
базовая: 4 кВ (все цепи-корпус) усиленная: 6 кВ (между определенными цепями) |
| Габариты изделия | 22,5 х 99 х 114,5 мм |
| Комплектация |
реле Phoenix PSR-SCP-24UC-CE1-3X1-1X2-B – 1 шт набор 1051297 PSR-SCP-24UC/CE1/3X1/1X2/B SET – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
