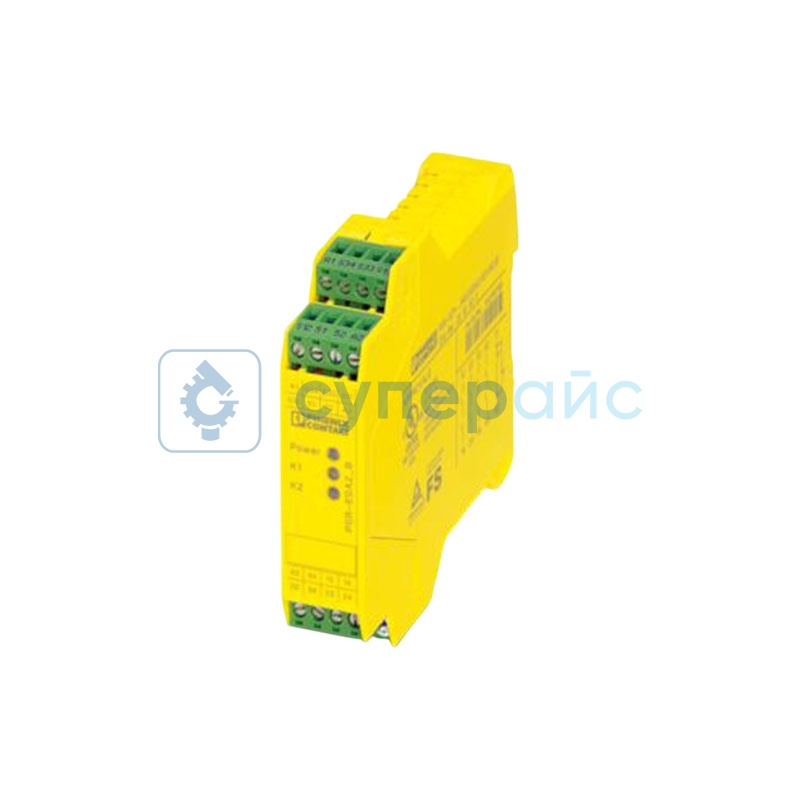

Реле безопасности Phoenix PSR-SCP-24UC-ESA2-4X1-1X2-B
Код товара: 40174

Усиленная изоляция между цепями (6 кВ)
Напряжение питания: 24 В DC
Потребляемая мощность: 1,32 Вт
Ток питания: 55 мА
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Усиленная изоляция между цепями (6 кВ)
Напряжение питания: 24 В DC
Потребляемая мощность: 1,32 Вт
Ток питания: 55 мА
Технические характеристики Phoenix PSR-SCP-24UC-ESA2-4X1-1X2-B
Тип устройства | реле безопасности |
Режим работы | одноканальный |
Механический ресурс | 10⁵ циклов переключения |
Тип реле | электромеханическое с механической блокировкой (IEC/EN 61810-3) |
Напряжение питания | 24 В DC (-15 % - +10 %) |
Потребляемая мощность | 1,32 Вт (DC) |
Ток питания | 55 мА (типовое) |
Пусковой ток | < 3,5 А (Δt = 2 мс) |
Фильтрация | 2 мс (при падении напряжения) |
Защита | диодный супрессор, защита от обратной полярности |
Цифровые входы | |
Логический вход (S12) |
безопасный "0": 0 - 5 В DC, 0 - 2 мА "1": 20,4 - 26,4 В DC ток потребления: 50 мА |
Цепь запуска (S34) |
небезопасный "1": 20,4 - 26,4 В DC ток потребления: 0 мА |
Выходные данные | |
Основные выходы (4 НО) |
материал: AgSnO₂ напряжение: 10 - 250 В AC/DC ток: 6 А (макс. 20 А, Δt = 100 мс) I²t: 72 A² частота: ≤ 0.5 Гц |
Сигнальный выход (1 НЗ) |
материал: AgSnO₂ напряжение: 5 - 250 В AC/DC ток: 6 А I²t: 36 A² |
Подключение | |
Тип подключения | съёмные винтовые клеммы (M3) |
Сечение провода |
жёсткий/гибкий: 0,2 - 2,5 мм² AWG: 24 - 12 |
Длина зачистки провода | 7 мм |
Момент затяжки | 0,5 - 0,6 Н·м |
Общие характеристики | |
Индикация |
2 зеленых LED (статус) 1 зеленый LED (напряжение) |
Монтаж | на DIN-рейку (вертикальный/горизонтальный) |
Стандарт изоляции | DIN EN 60947-1 |
Класс защиты | IP20 (IP54 при установке) |
Материал корпуса | полиамид |
Температурный диапазон |
работа: -20 - +65 °C хранение: -40 - +70 °C |
Влажность | ≤ 75% (средняя), до 85 % (кратковременно) |
Высота | ≤ 2000 м над уровнем моря |
Вибрация | 10 - 150 Гц, 2g |
Ударопрочность | 15 g |
Цвет | жёлтый (RAL 1018) |
Изоляция |
базовая: 4 кВ (все цепи-корпус) усиленная: 6 кВ (между определенными цепями) |
Габариты изделия | 22,5 х 99 х 114,5 мм |
Вес нетто | 179,2 г |
Вес брутто | 209,52 г |
Комплектация | реле Phoenix PSR-SCP-24UC-ESA2-4X1-1X2-B – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
