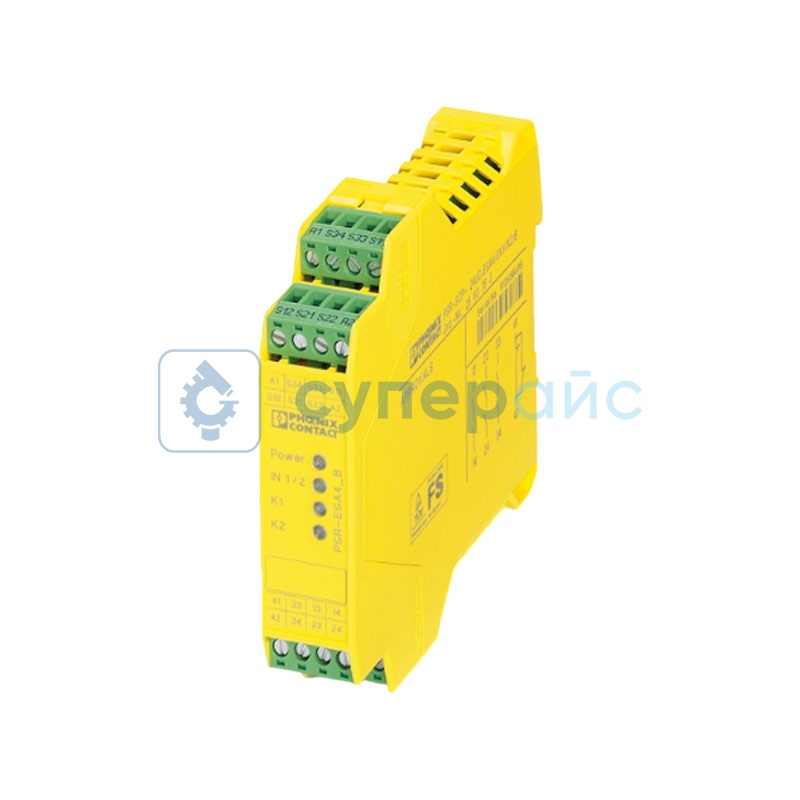

Реле безопасности Phoenix PSR-SCP-24UC-ESA4-3X1-1X2-B
Артикул (код товара): 40167
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
27 849 ₽
27 849 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40167
Модель (серия)
PSR-SCP-24UC-ESA4-3X1-1X2-B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix PSR-SCP-24UC-ESA4-3X1-1X2-B
Общие данные
Артикул (код товара)
40167
Производитель (бренд)
Модель (серия)
PSR-SCP-24UC-ESA4-3X1-1X2-B
Страна производства
Китай
Гарантия, мес.
12
Описание Phoenix PSR-SCP-24UC-ESA4-3X1-1X2-B
Технические характеристики Phoenix PSR-SCP-24UC-ESA4-3X1-1X2-B
| Тип устройства | реле безопасности |
| Механический ресурс | ~ 10⁷ циклов переключения |
| Тип реле | электромеханическое с механической блокировкой (IEC/EN 61810-3) |
| Режим работы | двухканальный, с 3 путями активации и 1 сигнальным контактом |
| Напряжение питания | 24 В DC (-15 % - +10 %) |
| Потребляемая мощность | 1,68 Вт (DC) |
| Ток питания | 70 мА (типовое) |
| Пусковой ток | < 3,5 А (Δt = 3 мс) |
| Задержка срабатывания | 5 мс (при падении U₅) |
| Типовое время отклика | 150 мс (автозапуск) |
| Время включения | 250 мс (через A1) |
| Время отключения | 20 мс (через датчик), 45 мс (через A1) |
| Защита | диодный супрессор |
| Выходные данные | |
| Тип контактов |
3 НО (нормально разомкнутых) безопасных контакта 1 сигнальный контакт (31/32) |
| Материал контактов | AgSnO₂ + 0,2 мкм Au |
| Максимальное коммутируемое напряжение | 250 В AC |
| Минимальное коммутируемое напряжение | 10 В AC/DC |
| Ток нагрузки |
6 А (НО контакты) 2 А (DC13, сигнальный контакт) 1,5 А (AC15, сигнальный контакт) |
| I²t (интеграл тока) | 72 A² (НО), 36 A² (сигнальный) |
| Предохранители |
10 A gL/gG (НО контакты) 4 A gL/gG (сигнальный контакт) |
| Подключение и конструкция | |
| Тип подключения | съёмные винтовые клеммы (M3) |
| Сечение провода |
жёсткий/гибкий: 0,2 - 2,5 мм² AWG: 24 - 12 |
| Длина зачистки провода | 7 мм |
| Общие характеристики | |
| Индикация | зелёный LED (статус питания) |
| Параллельное подключение | есть |
| Стандарт изоляции | DIN EN 60947-1 |
| Класс защиты | IP20 (IP54 при установке) |
| Материал корпуса | полиамид (нейлон) |
| Температурный диапазон |
работа: -20 - +55 °C хранение: -40 - +70 °C |
| Влажность | ≤ 75% (средняя), до 85 % (кратковременно) |
| Вибрация | 10 - 150 Гц, 2g |
| Ударопрочность | 15 g |
| Цвет | жёлтый (RAL 1018) |
| Габариты изделия | 22,5 х 99 х 114,5 мм |
| Вес нетто | 161 г |
| Вес брутто | 191,8 г |
| Комплектация | реле Phoenix PSR-SCP-24UC-ESA4-3X1-1X2-B – 1 шт |
Часто задаваемые вопросы
Для чего нужно это реле безопасности?
Реле PSR-SCP-24UC-ESA4 контролирует цепи аварийного останова и защитных блокировок в промышленной автоматике. Оно замыкает три нормально разомкнутых безопасных контакта только при исправной цепи, а при срабатывании датчика размыкает их за 20 мс.
От какого напряжения оно работает?
Питание - 24 В постоянного тока с допуском от -15 до +10 %. Потребляемая мощность около 1,68 Вт, типовой ток питания 70 мА, пусковой ток не превышает 3,5 А.
Сколько контактов у реле и какие они?
Здесь 3 нормально разомкнутых безопасных контакта и 1 сигнальный контакт с клеммами 31/32. Контакты выполнены из материала AgSnO₂ с золочением 0,2 мкм, максимальное коммутируемое напряжение - 250 В переменного тока.
Одноканальное это реле или двухканальное?
Режим работы двухканальный, с тремя путями активации и одним сигнальным контактом. Такая схема нужна для систем аварийного останова, где важен контроль обрыва и замыкания в обоих каналах.
Как быстро реле реагирует на команду?
Типовое время отклика при автозапуске - 150 мс, включение через вход A1 занимает 250 мс. Отключение через датчик проходит за 20 мс, через A1 - за 45 мс, задержка срабатывания около 5 мс.
Насколько долговечно это реле?
Механический ресурс составляет порядка 10⁷ циклов переключения. Это электромеханическое реле с механической блокировкой по IEC/EN 61810-3, дополнительно защищённое диодным супрессором.
