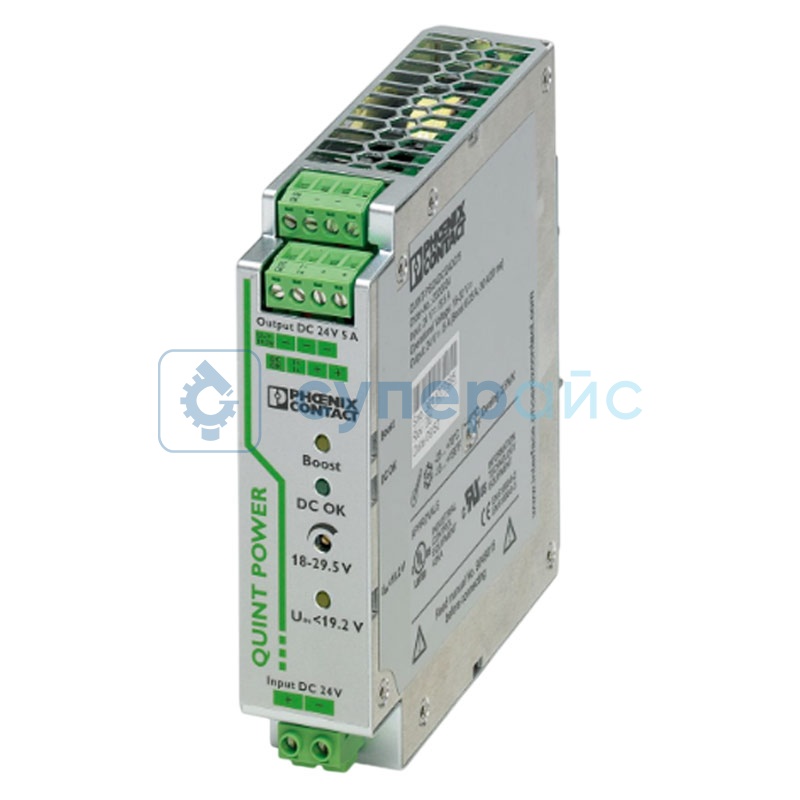

Преобразователь Phoenix QUINT-PS-24DC-24DC-5
Артикул (код товара): 40163
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 860 ₽
23 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
40152
Модель (серия)
QUINT-PS/24DC/24DC/5
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Phoenix QUINT-PS/24DC/24DC/5
Артикул (код товара)
40152
Модель (серия)
QUINT-PS/24DC/24DC/5
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Описание Phoenix QUINT-PS/24DC/24DC/5
Технические характеристики Phoenix QUINT-PS-24DC-24DC-5
| Тип напряжения | постоянный ток |
| Номинальный диапазон входного напряжения | 24 В DC |
| Диапазон входного напряжения | 18 - 32 В DC |
| Расширенный диапазон в работе | 14 - 18 В DC (с падением мощности) |
| Диапазон входного напряжения | 18 - 32 В DC |
| Тип напряжения питания | 14 - 18 В DC (с учетом падения в работе) |
| Пусковой ток | < 15 А (типовое значение) |
| Интеграл пускового тока | < 0,5 A²s |
| Время буферизации сети | > 10 мс (при 24 В DC) |
| Потребляемый ток | 7 А |
| Защита от обратной полярности | есть |
| Защитные схемы |
защита от переходных процессов в питании варистор |
| Входной предохранитель | 15 А (встроенный, для защиты устройства) |
| Рекомендуемый входной автомат защиты | 10 - 16 А (характеристики B, C, D, K) |
| Выходные данные | |
| КПД | > 92% |
| Выходная характеристика | U/I |
| Номинальное выходное напряжение | 24 В DC ± 1 % |
| Диапазон настройки выходного напряжения | 18 - 29,5 В DC (> 24 В DC с ограничением мощности) |
| Номинальный выходной ток | 5 А (при -25 - +60 °C) |
| Режим POWER BOOST | 6,25 А |
| Селективное отключение | 30 А (12 мс) |
| Тип термомагнитного выключателя | B2 / B4 / C2 |
| Снижение мощности | 60 - 70 °C (2,5 %/K) |
| Сопротивление обратной связи по напряжению | 35 В DC |
| Защита от перенапряжения на выходе (OVP) | < 35 В DC |
| Максимальная емкостная нагрузка | не ограничена |
| Активное ограничение тока | ~ 7,2 А |
| Отклонение регулирования |
< 1 % (при изменении нагрузки, статическое 10 - 90 %) < 2 % (при изменении нагрузки, динамическое 10 - 90 %) < 0,1 % (при изменении входного напряжения ± 10 %) |
| Остаточная пульсация | < 20 мВ (среднеквадратичное значение) |
| Защита от короткого замыкания | есть |
| Выходная мощность | 120 Вт |
| Пиковое напряжение переключения при номинальной нагрузке | < 10 мВ (20 МГц) |
| Максимальная потребляемая мощность без нагрузки | 2,4 Вт |
| Максимальные потери мощности при номинальной нагрузке | 11,4 Вт |
| Динамические характеристики и подключение | |
| Время нарастания | < 2 мс |
| Параллельное подключение | есть (для резервирования и увеличения мощности) |
| Повторное подключение | есть |
| Сигналы | |
| DC OK (активный) |
выходное напряжение > 0,9 х входного: высокий уровень сигнала диапазон напряжения переключения: 18 - 24 В DC максимальный ток потребления: < 20 мА (с защитой от КЗ) |
| POWER BOOST (активный) |
выходной ток > номинального: высокий уровень сигнала диапазон напряжения переключения: 18 - 24 В DC максимальный ток потребления: < 20 мА (с защитой от КЗ) |
| UIN OK (активный) |
входное напряжение > 19,2 В: высокий уровень сигнала диапазон напряжения переключения: 18 - 24 В DC максимальный ток потребления: < 20 мА (с защитой от КЗ) |
| Данные подключения | |
| Тип подключения | съемный винтовой зажим |
| Сечение провода |
жесткий провод: 0,2 - 2,5 мм² гибкий провод: 0,2 - 2,5 мм² AWG: 24 - 12 |
| Длина зачистки провода | 8 мм (вход), 7 мм (выход) |
| Резьба | М3 |
| Момент затяжки | 0,5 - 0,6 Н·м |
| Индикация и конструкция | |
| Тип сигнализации |
светодиоды (LED) активные выходы переключения релейные контакты |
| Индикация состояния |
DC OK: зеленый светодиод POWER BOOST: желтый светодиод UIN OK: желтый светодиод |
| Электрическая изоляция | вход/выход: 1,5 кВ (типовые испытания), 1 кВ (стандартные испытания) |
| Класс защиты | IP20 |
| Степень загрязнения | 2 |
| Класс безопасности | III |
| Общие характеристики | |
| Монтаж | на DIN-рейку NS35 (EN 60715) |
| Минимальные расстояния монтажа |
боковые стороны: 0 мм (≤ 70 °C), 15 мм (рекомендуется) верх/низ: 50 мм |
| Материал корпуса | алюминий (AlMg3) |
| Температурный диапазон эксплуатации | -25 - +70 °C (> 60 °C с падением мощности 2,5%/K) |
| Температурный диапазон хранения | -40 - +85 °C |
| Влажность | ≤ 95 % (при 25 °C, без конденсации) |
| Вибрация | 15 - 150 Гц, 2,3g, 90 мин |
| Удар | 30g, 18 мс (IEC 60068-2-27) |
| Габариты изделия | 32 х 130 х 125 мм |
| Вес нетто | 700 г |
| Вес брутто | 911 г |
| Комплектация | преобразователь Phoenix QUINT-PS-24DC-24DC-5 – 1 шт |
