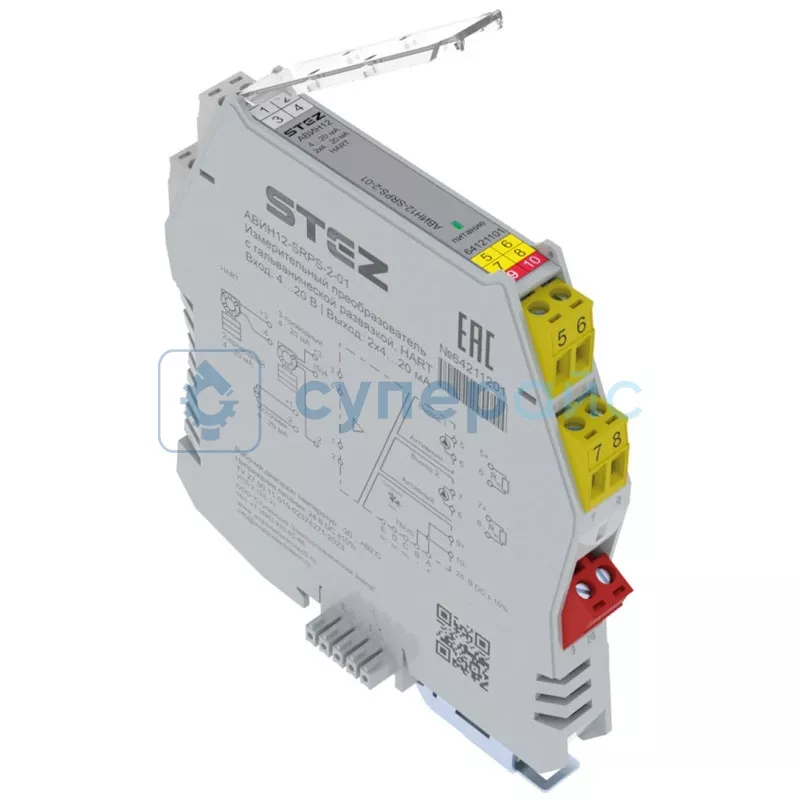

Преобразователь аналоговых сигналов СТЭЗ АВИН12-SRPS-I-2-01
Код товара: 35942
Гарантия 12 месяцев
О товаре Съемные винтовые терминалы
Диапазон входных напряжений: 24 В ± 10 %
Тип выходного сигнала: активный / пассивный 2-проводной или 3-проводной датчик
Ширина корпуса: 12,5 мм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Съемные винтовые терминалы
Диапазон входных напряжений: 24 В ± 10 %
Тип выходного сигнала: активный / пассивный 2-проводной или 3-проводной датчик
Ширина корпуса: 12,5 мм
Технические характеристики СТЭЗ АВИН12-SRPS-I-2-01
| Тип устройства | преобразователь аналоговых сигналов |
| Количество каналов | 1 вход, 2 выхода |
| УПБ 2 (SIL 2) | есть |
| Съемные винтовые терминалы | есть |
| Входной сигнал | активный 2-проводный, пассивный 2-х и 3-проводной |
| Шина питания TBUS | есть |
| Входные данные | |
| Диапазон входных напряжений | 24 В DC ± 10 % |
| Сигнал на входе | активный / пассивный 2-проводной или 3-проводной датчик |
| Ток | 4 - 20 мА (активный, пассивный) |
| Напряжение питания датчика | ≥ 19 В при 20 мА |
| Входное сопротивление |
для пассивного входа (1,2) ≤ 260 Ом для активного входа (3,4) ≤ 400 Ом |
| Выходные данные | |
| Сигнал на выходе | 4 - 20 мА (активный) |
| Напряжение питания датчика | ≥ 19 В при 20 мА |
| Предельные значения нагрузки | < 650 Ом (сопротивление нагрузки по току), ток при нагрузке по напряжению < 5 мА |
| Время отклика | < 5 мс |
| Точность | |
| Основная приведенная погрешность | 0,1 % диапазона измерения (типовое значение: 0,05 % диапазона измерения) |
| Температурный дрейф | 0,005% диапазона измерения / °C |
| Характеристика клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,5 - 0,6 Нм |
| Тип подключения | винтовой зажим |
| Сечение провода | 0,2 - 2,5 мм² |
| Электрические характеристики | |
| Прочность изоляции | между входом и выходом, между входом, выходом и цепью питания ≥ 100 МОм (500 В DC) |
| Электрическая прочность | между входом и выходом, между входом, выходом и цепью питания ≥ 2000 В AC / мин |
| Конфигурация | |
| Количество входов / выходов | 1 вход, 2 выход |
| Общие характеристики | |
| Степень защиты IP20 | есть |
| Материал корпуса | PC |
| Температура окружающей среды (при эксплуатации) | -20 - 60 °C |
| Температура окружающей среды (хранение / транспортировка) | -40 - 80 °C |
| Допустимая относительной влажность воздуха (при эксплуатации) | 10 - 95 % без образования конденсата |
| Потребляемая мощность | < 1,8 Вт (выход по току), < 1 Вт (выход по напряжению) |
| Указание по ЭМС | в соответствии с ГОСТ Р МЭК 61326-1-2014, ГОСТ IEC 61326-3-1-2015 |
| Тип монтажа | DIN рейка 35 мм |
| Высота DIN-рейки | мин. 7,5 мм, для свободного снятия с DIN-рейки при использовании соединителей шины питания рекомендуется применение DIN-рейки с высотой 15 мм |
| Положение при монтаже | горизонтально, вертикально или с поворотом на 180° |
| Средняя наработка на отказ | 100 000 ч |
| Режим работы | непрерывный / круглосуточный |
| Назначенный срок службы | не менее 10 лет |
| Срок службы | не менее 10 лет |
| Габариты изделия | 108 х 12,5 х 116 мм |
| Вес нетто | 111 г |
| Комплектация |
коммутатор СТЭЗ АВИН12-SRPS-I-2-01 – 1 шт шина TBUS – 1 шт технический паспорт – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
