Электронный промышленный микроскоп Saike Digital SK2700H2S4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики цифрового микроскопа | ||||||||||

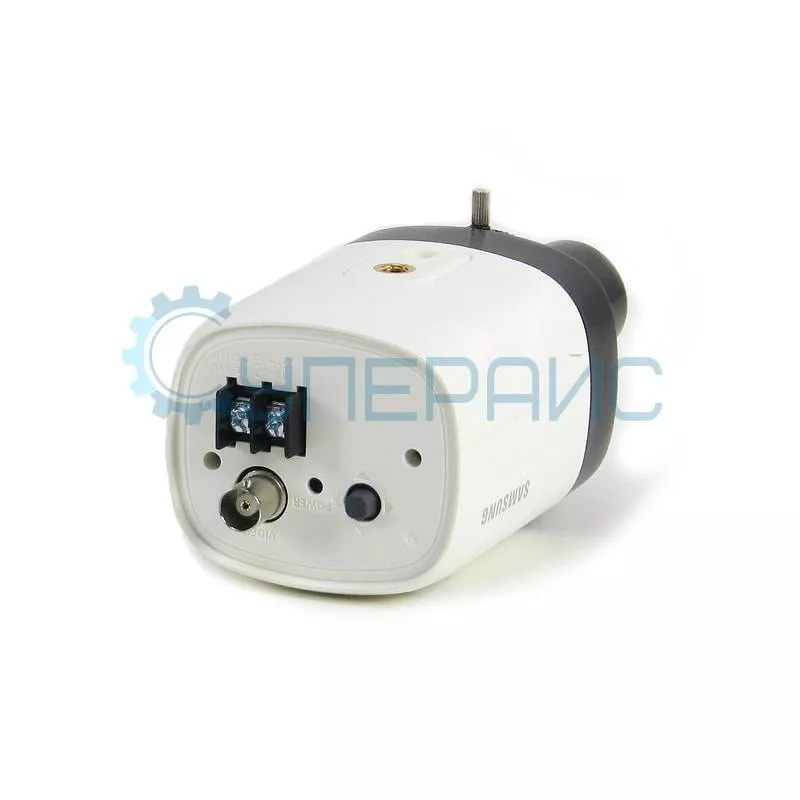

| Камера | цифровая, Samsung SCB-5000P, 1/3" CMOS (1305x1049) | |||||||||
| Формат изображения | AVI | |||||||||
| Рабочее расстояние |
95 - 100 мм |
|||||||||
| Кратность трансфокатора | 1 : 6,9 X | |||||||||
| Объектив | C-mount | |||||||||
| Оптический зум | 0,67 X - 4,6 X | |||||||||

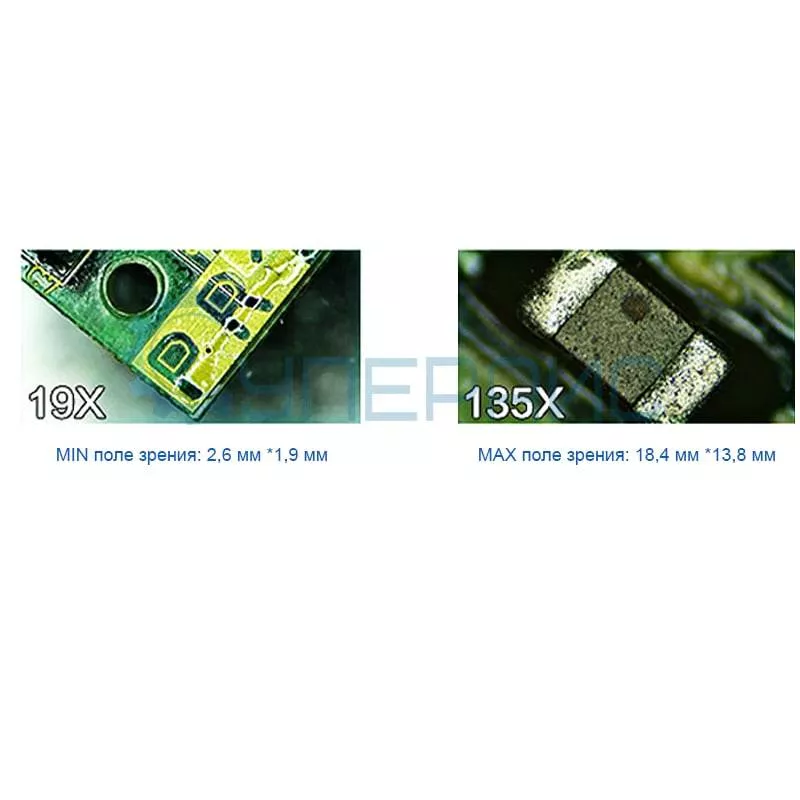

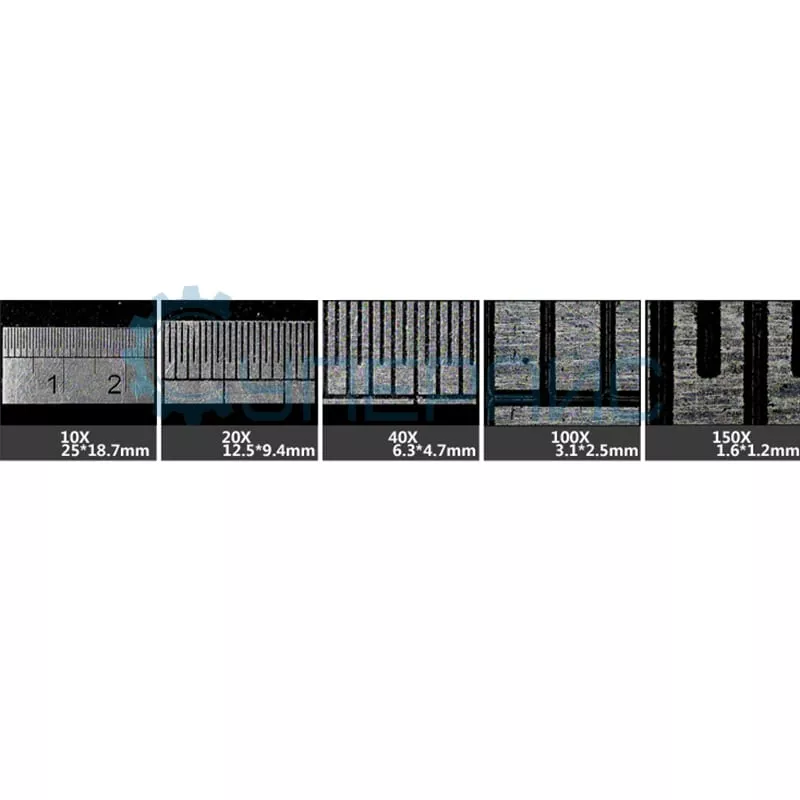

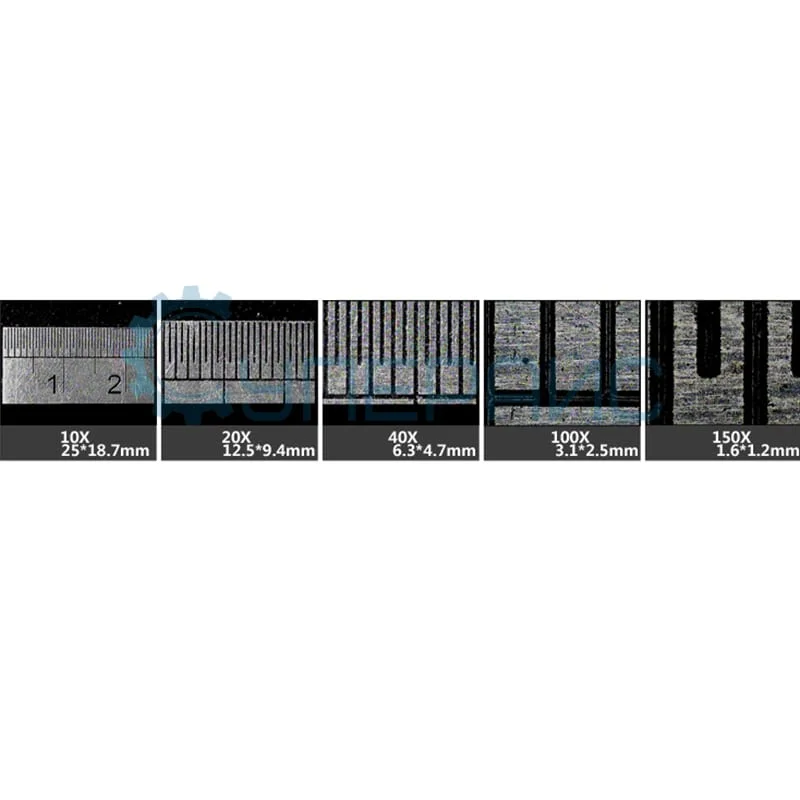

| Электронное увеличение микроскопа |
19 X 135 X, поле зрения 15 × 13-2,25 × 1,7 мм |
|||||||||
|
Регулировка по оси Z |
39 мм (вверх 29 мм, вниз 10 мм) |
|||||||||
|
Рабочий радиус |
130 мм |
|||||||||
| Максимальная высота объекта | 120 мм | |||||||||
| Подсветка |

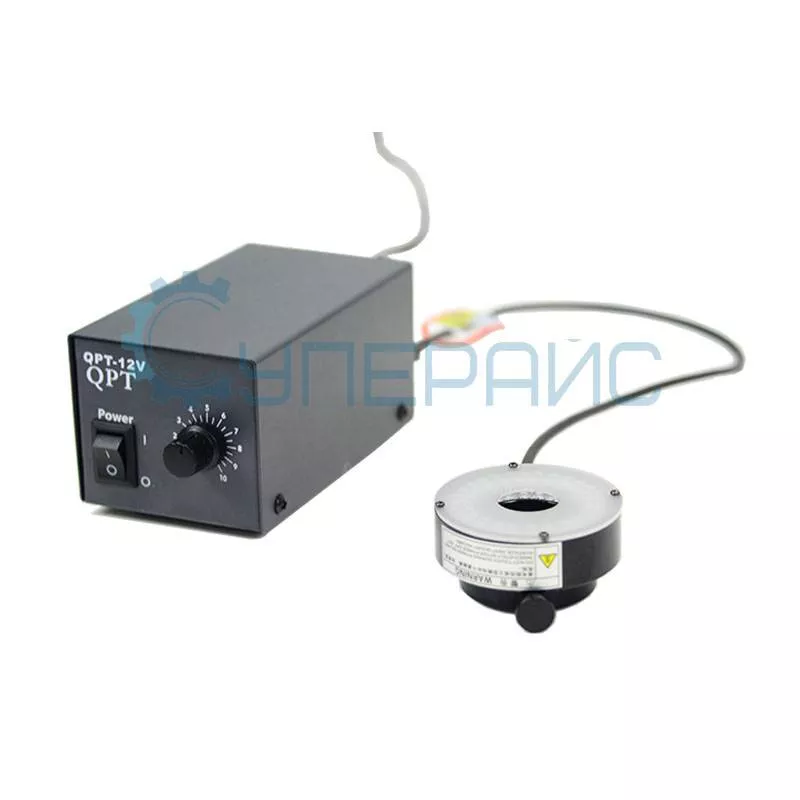

светодиодная с регулировкой яркости, кольцевой свет 54 мм |
|||||||||
| Выход | AV-сигнал | |||||||||
| Диагональ дисплея | 8ʺ | |||||||||
| Разрешение дисплея | 1024*768 | |||||||||
| Разъемы монитора | VGA, AV | |||||||||
| Общие характеристики | ||||||||||
| Цвет | черный | |||||||||

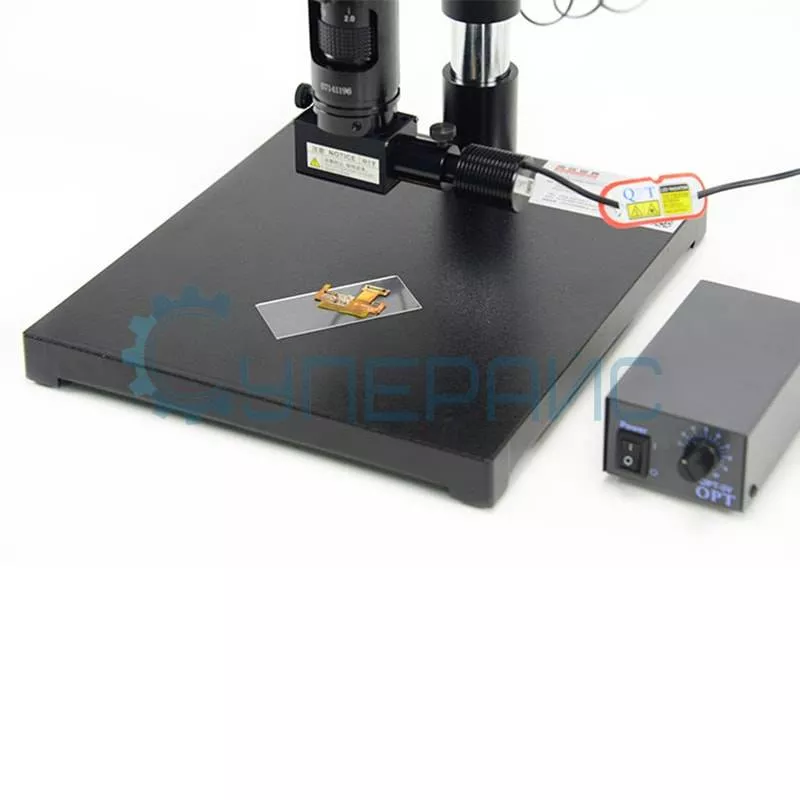

| Габариты предметного столика |
280 мм х 250 мм х 25 мм |
|||||||||
| Высота | 350 мм | |||||||||
| Комплектация |
электронный микроскоп Saike Digital SK2700H2S4: C-mount-объектив SCB-5000P – 1 шт монитор – 1 шт подставка – 1 шт светодиодный кольцевой свет с адаптером питания – 1 шт подъемный кронштейн – 1 шт контроллер – 1 шт видеокабель – 1 шт |
|||||||||

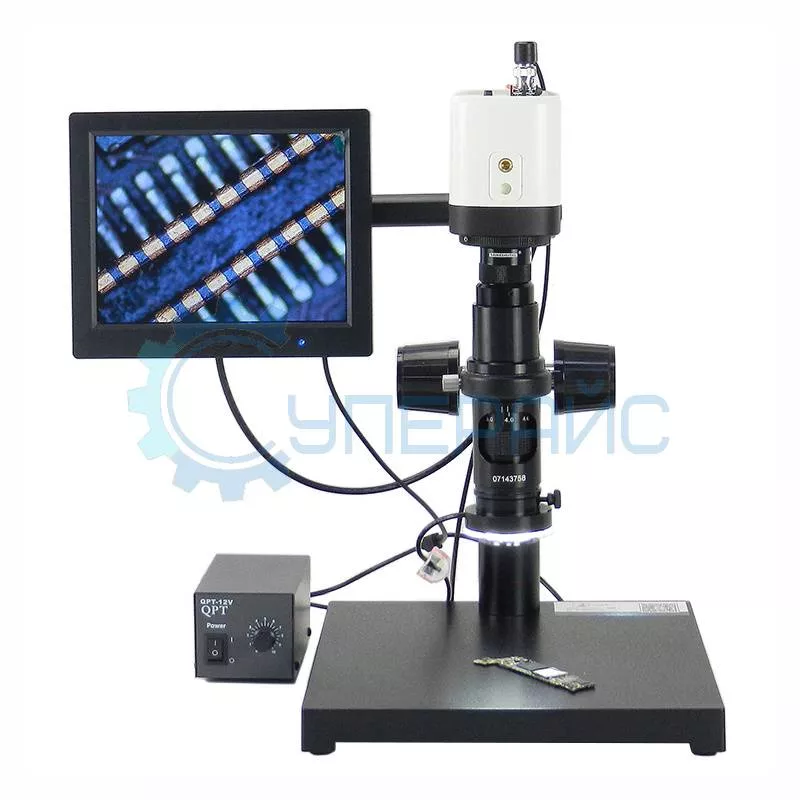

Разработанный компанией Saike Digital промышленный микроскоп SK2700H2S4 предназначен для контроля качества материалов и продукции, проведения визуального контроля качества пайки, а также инспектирования мелких деталей в цеховых и лабораторных условиях. Микроскоп построен на базе камеры Samsung SCB-5000P на матрице 1/3'' CMOS высокого разрешения с четкой картинкой и естественной цветопередачей и оборудован высококачественным объективом с непрерывным 6,9х-кратным оптическим увеличением. Камера преобразовывает изображение в видеосигнал и затем на LCD-дисплее высокого разрешения в цветную цифровую картинку. Высокая скорость передачи данных позволяет увидеть увеличенное изображение на экране в режиме реального времени, без задержек. Корпус видеомикроскопа выполнен из прочного металла, все оптические элементы стеклянные с многослойным просветлением. Кольцевой свет обеспечивает бестеневое равномерное освещение всей поверхности исследуемого объекта отраженным светом. Яркость подсветки регулируется. Рассматриваемый предмет располагается под камерой на предметном столике на оптимальной высоте до 120 мм для комфортной работы паяльным инструментом. Видеомикроскоп специально разработан для оснащения рабочих мест на производстве, простая схема сборки позволяет быстро подготовить промышленный микроскоп к работе.
Статьи и инструкции:
Скачать инструкцию для цифрового микроскопа Saike Digital SK2700H2S4 (432 КБ, pdf) (русский)
