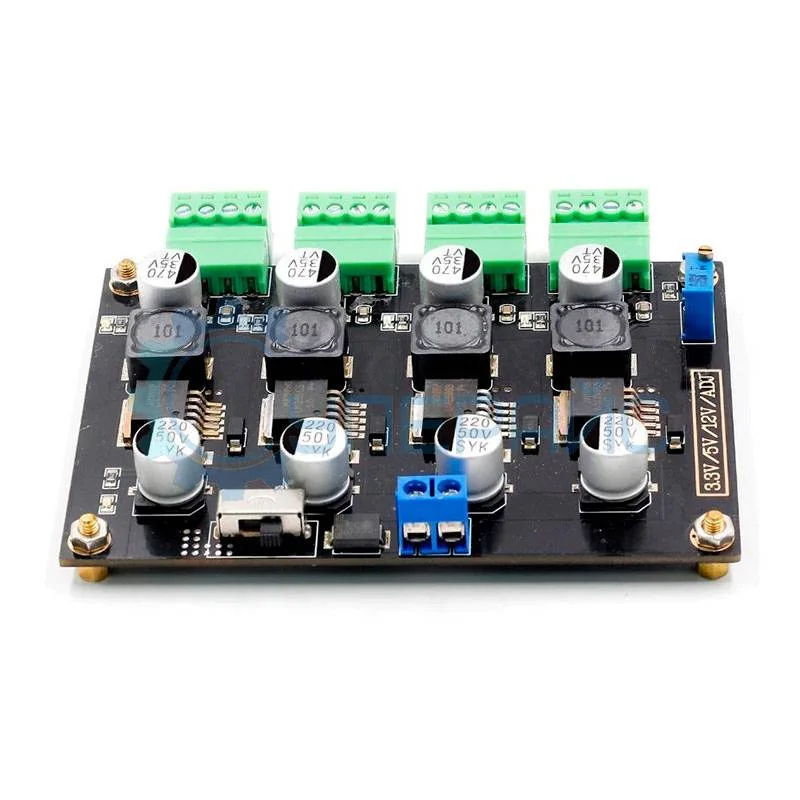

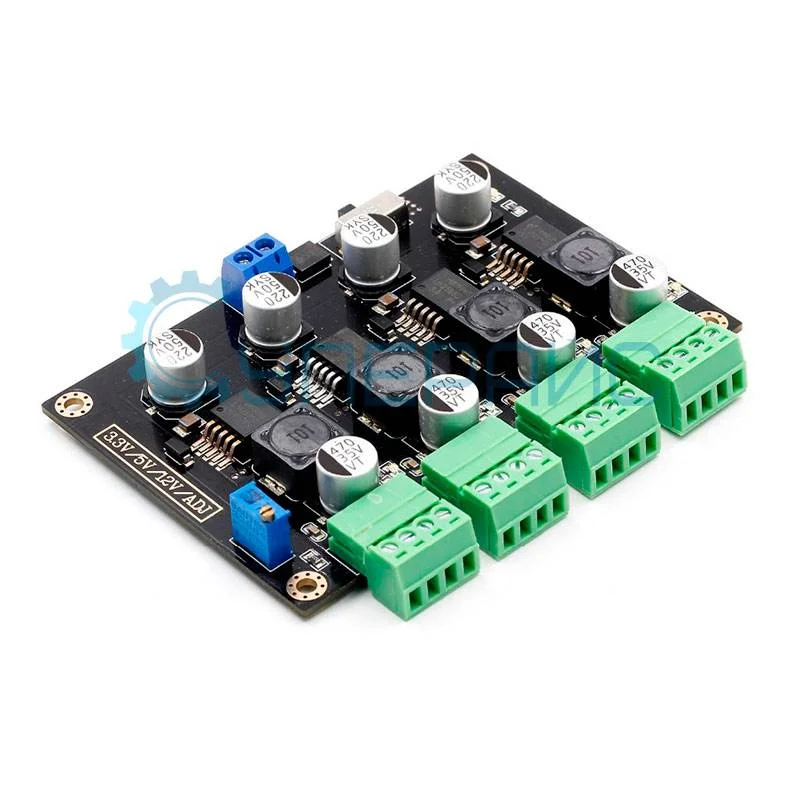

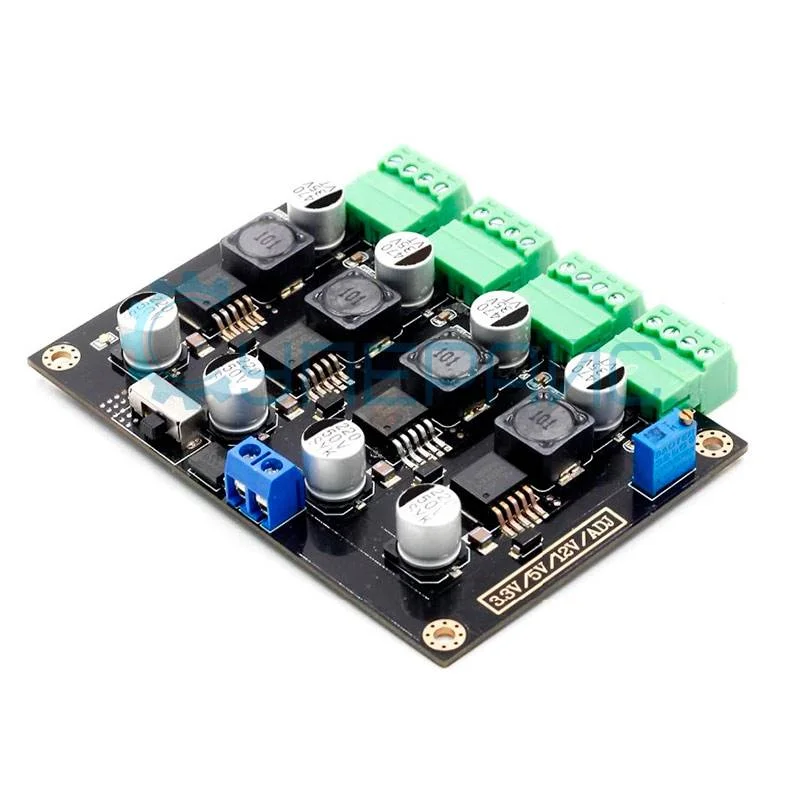

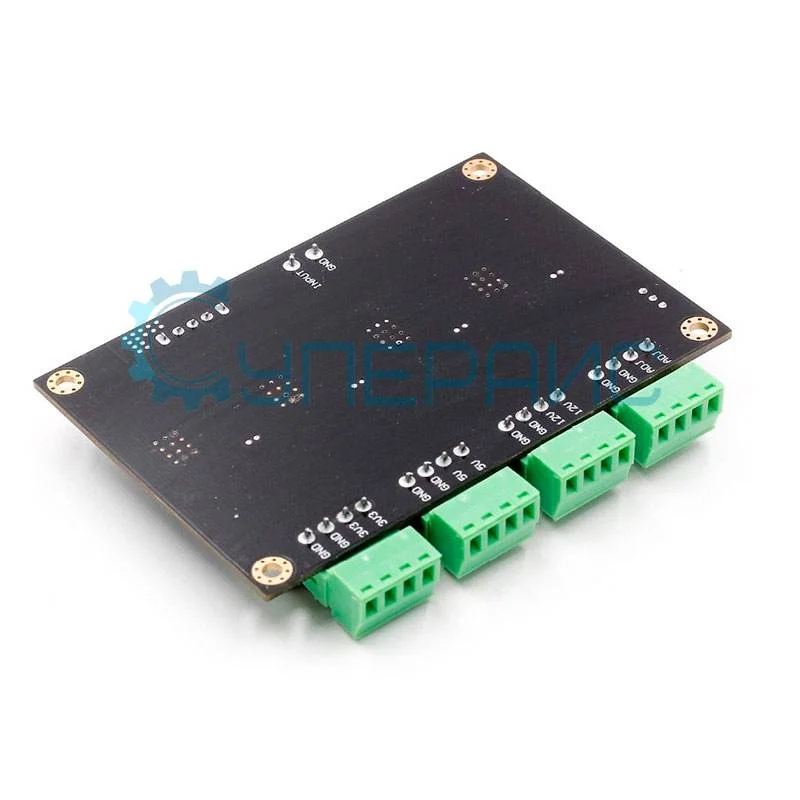

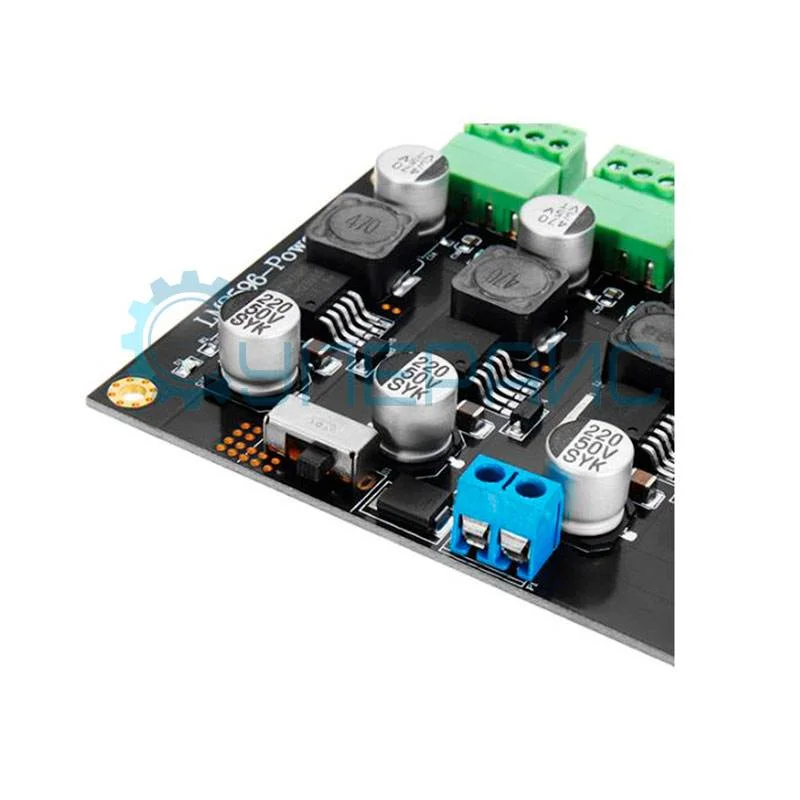

Многоканальный DC-DC преобразователь LM2596
Артикул (код товара): 8397
960 ₽
960 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 35 шт.
Артикул (код товара)
8397
Модель (серия)
LM2596
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LM2596
Общие данные
Артикул (код товара)
8397
Производитель (бренд)
Модель (серия)
LM2596
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
LM2596
Рабочая высота, мм
80 %
КПД (%)
85%
Макс. вых. ток, А
Топология
Безопасность и защита
Защ. функции (режимы защиты)
Защита от обратной полярности
Встроенные функции и опции
Функции
Нет
Возм. регулировки вых. напряжения
Возм. регулировки вых. тока
Дополнительные функции
защита от обратной полярности
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
0 - 70 °C
Рабочая влажность
80 %
Тип монтажа
на плату
Габариты и вес
Габариты прибора
101 x 68 x 12 мм
Габариты упаковки
120 x 90 x 55 мм
Вес нетто, кг
0.065
Вес брутто, кг
0,121
Комплектация
Комплектация
преобразователь LM2596 - 1 шт
Описание LM2596
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
Какие входные и выходные параметры у преобразователя?
Входное напряжение - 4,5–40 В, выходное - 1,25–35 В с регулировкой многооборотным подстроечником. Максимальный выходной ток - 3 А на канал при наличии радиатора. КПД преобразования достигает 92 % на типовых нагрузках.
Можно ли использовать для питания 12 В автомобильной электроники?
Да, модуль выдерживает броски напряжения до 40 В, что покрывает переходные процессы в бортовой сети. Установите выход на 12 В или 5 В в зависимости от нагрузки. Рекомендуется добавить предохранитель 5 А на входе.
Как подключить несколько каналов одновременно?
Плата содержит независимые каналы LM2596 с общим входом. Каждый канал настраивается своим подстроечником, поэтому можно одновременно получить 5 В для логики, 12 В для приводов и 3,3 В для сенсоров. Суммарный ток не должен превышать 3 А на канал.
Нужен ли радиатор для работы на 3 А?
На токах свыше 1,5 А рекомендуется установить радиатор на микросхему LM2596 или обеспечить обдув. Перегрев выше 125 °C активирует внутреннюю защиту и снижение выходного тока. Мониторьте температуру при непрерывной работе.
Чем LM2596 отличается от MP1584?
LM2596 работает на более низкой частоте 150 кГц, поэтому требует более объёмного дросселя и конденсаторов, но проще в пайке ручным паяльником. MP1584 компактнее и работает на 1,5 МГц, но чувствительна к качеству развязки питания. LM2596 устойчивее к помехам.
Как ухаживать за подстроечниками?
Многооборотные подстроечники рассчитаны на 200 циклов настройки. Не применяйте чрезмерное усилие - механизм сломается. После настройки фиксируйте положение каплей лака. Если контакт подстроечника окислился, прогоните диапазон 10 раз для восстановления.
Документация и ПО LM2596
Название
Язык
Версия
Размер и тип
Спецификация на микросхему lm2596 (Datasheet)
Язык:
Английский
Размер и тип:
1.45 Мб,
PDF
