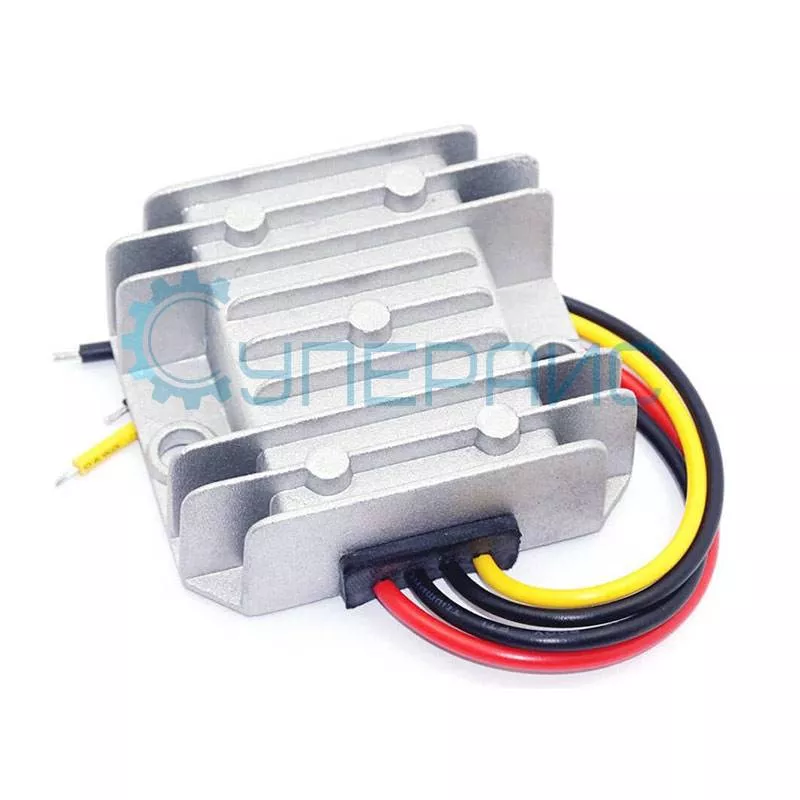

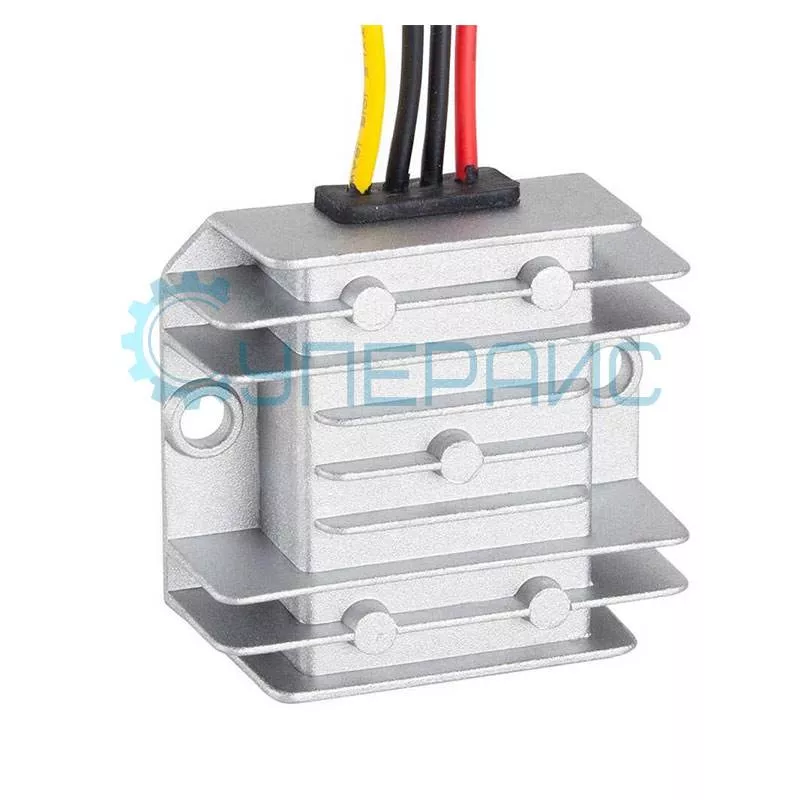

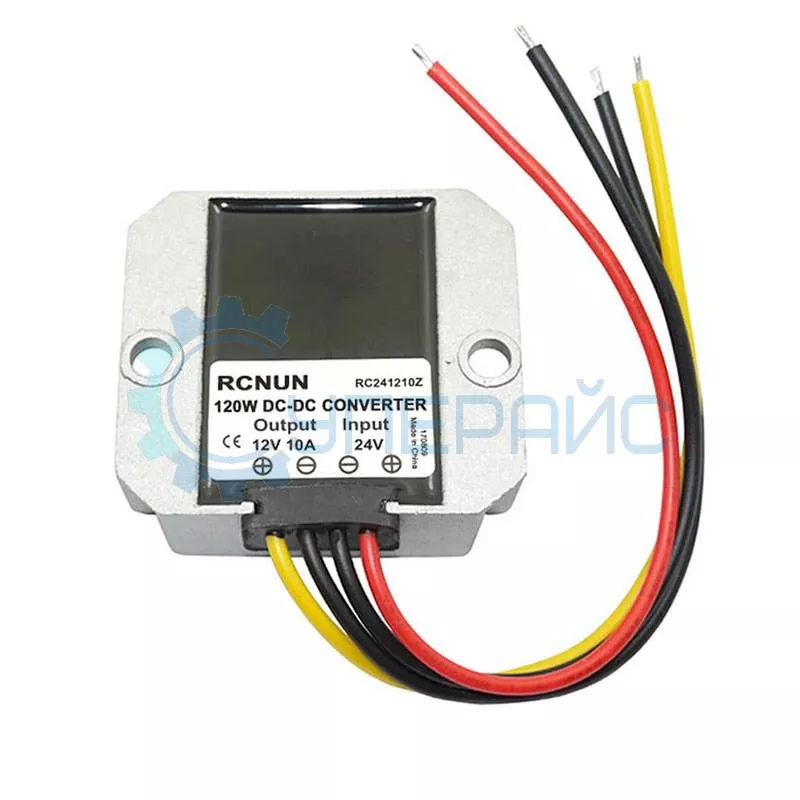

DC-DC конвертер RCNUN WG-24S1210Z (RC241210Z)
НДС 22%
1 140 ₽
1 140 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 11 шт.
Артикул (код товара)
8502
Модель (серия)
WG-24S1210Z (RC241210Z)
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RCNUN WG-24S1210Z (RC241210Z)
Общие данные
Артикул (код товара)
8502
Производитель (бренд)
Модель (серия)
WG-24S1210Z (RC241210Z)
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
нет данных
Рабочая высота, мм
80 %
КПД (%)
94%
Макс. вых. ток, А
Топология
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перенапряжения
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от перегрева
Защита от перегрузки по току (защита от сверхтока)
Защита от короткого замыкания
Защита от перегрева
Степень защиты IP
IP68
Встроенные функции и опции
Функции
Нет
Возм. регулировки вых. напряжения
Возм. регулировки вых. тока
Дополнительные функции
защита от перенапряжения, защита от перегрузки по току, защита от перегрева, защита от короткого замыкания, Buck
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Рабочая температура
-30 - 80 °C
Рабочая влажность
80 %
Габариты и вес

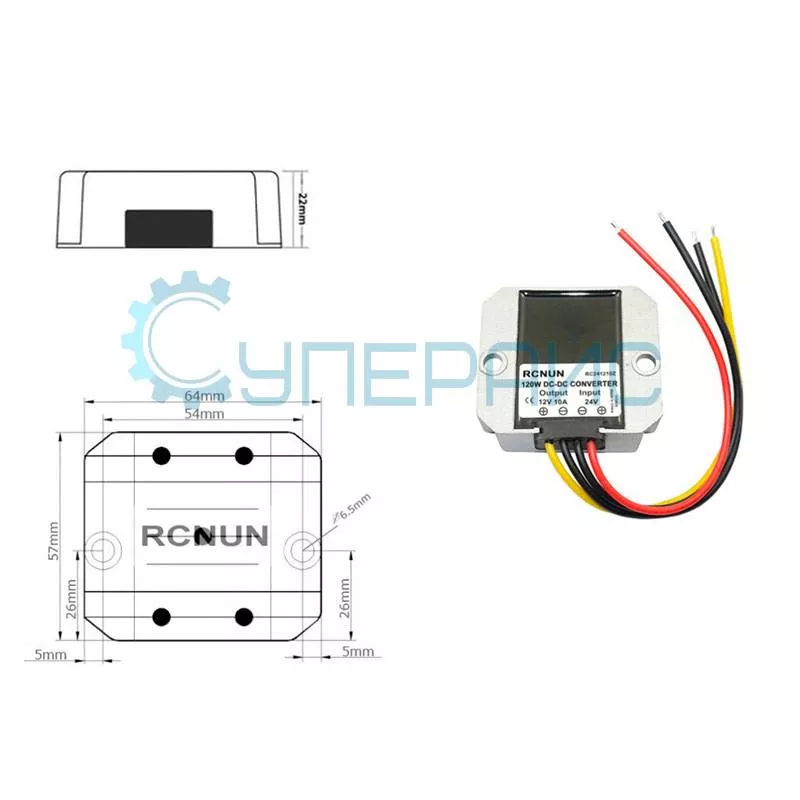

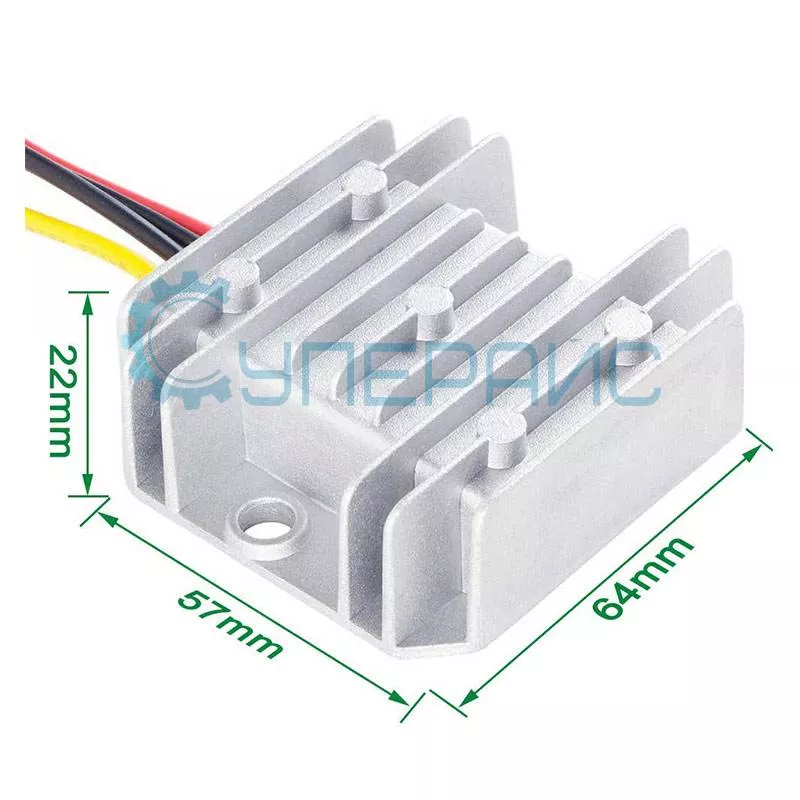

Габариты прибора
64 x 57 x 22 мм
Габариты упаковки
85 x 70 x 30 мм
Вес нетто, кг
0.11
Вес брутто, кг
0,128

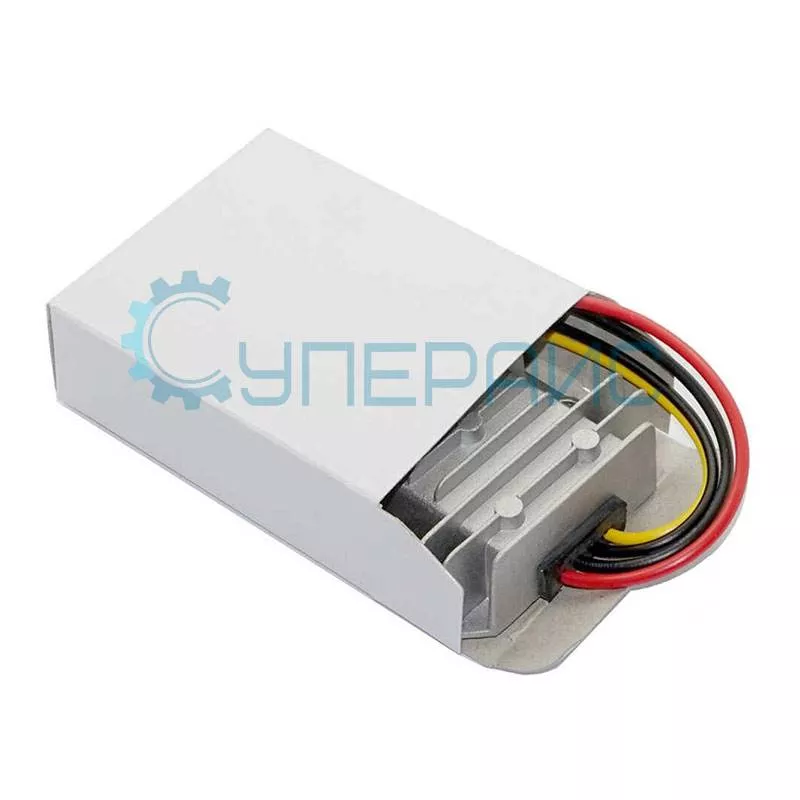

Комплектация
Комплектация
преобразователь RCNUN WG-24S1210Z (RC241210Z) - 1 шт
Описание RCNUN WG-24S1210Z (RC241210Z)
Внимание! В зависимости от партии, маркировка модели может отличаться.
Обратите внимание: входное напряжение преобразователя не должно быть меньше выходного напряжения! Внимательно отнеситесь к настройкам платы.
Часто задаваемые вопросы
Какие входные и выходные параметры у конвертера RC241210Z?
Вход 18-36 В DC, выход 12 В ±1%, максимальный ток 10 А, пиковый до 12 А на 30 секунд. КПД 92-94% при 50-80% нагрузки. Регулировка выхода в пределах ±10% через подстроечный резистор на плате - полезно, если нужно скомпенсировать падение на длинном кабеле.

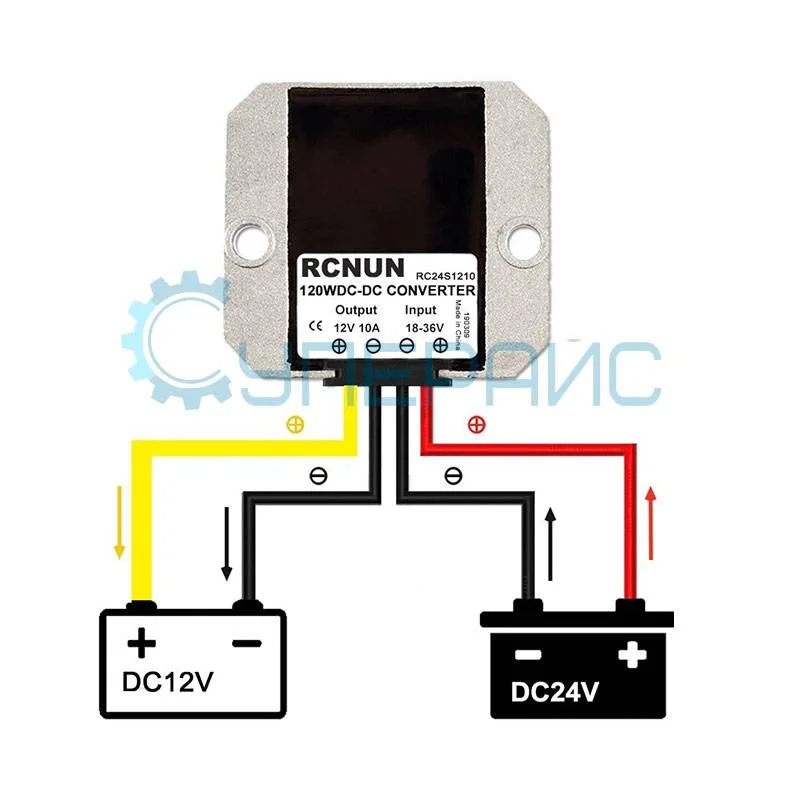

Для чего чаще всего используется DC-DC конвертер 24В-12В?
Питание 12-вольтовых устройств от 24В аккумуляторов, солнечных панелей и промышленных шин. Типичные применения: автомобильная электроника в грузовиках, светодиодные ленты в катерах, радиостанции, видеорегистраторы и насосы в системах 24В. Выходная мощность 120 Вт позволяет запитать до 10 метров LED-ленты 14,4 Вт/м.
Нужен ли радиатор для RC241210Z при 10 А?
При 8-10 А и входе 24В рассеивается 10-15 Вт - без радиатора транзисторы перегреются за 5-10 минут. Прикрепите плату к алюминиевой поверхности через термопрокладку или установите на радиатор сопротивлением не более 3°C/Вт. При 5 А и ниже обходится без радиатора в открытом корпусе.
Какой уровень пульсаций на выходе и как их снизить?
Стандартные пульсации 100-150 мВ пик-пик на 1 А. Для снижения добавьте на выходе электролит 1000 мкФ 25В и керамику 10 мкФ в непосредственной близости от выходных клемм. Для чувствительной аудиоаппаратуры рекомендуем LC-фильтр на 100 мкГн и 470 мкФ, который снижает пульсации до 5-10 мВ.
Чем RCNUN отличается от дешёвых конвертеров на LM2596?
LM2596 - это микросхема на 3 А с линейным дросселем, а RC241210Z - синхронный понижающий преобразователь на 10 А с MOSFET-ключами. КПД у RCNUN на 15-20% выше, нагрев меньше, а выходное напряжение стабильнее при скачках нагрузки. Для систем, где 12В не должно проседать ниже 11,5 В, только синхронный DC-DC подходит.
