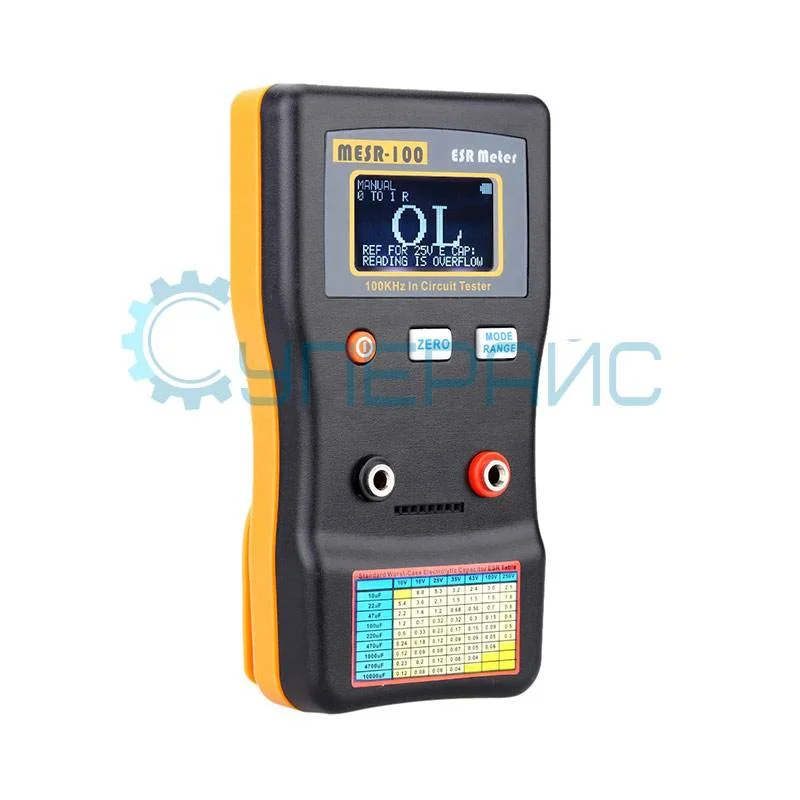

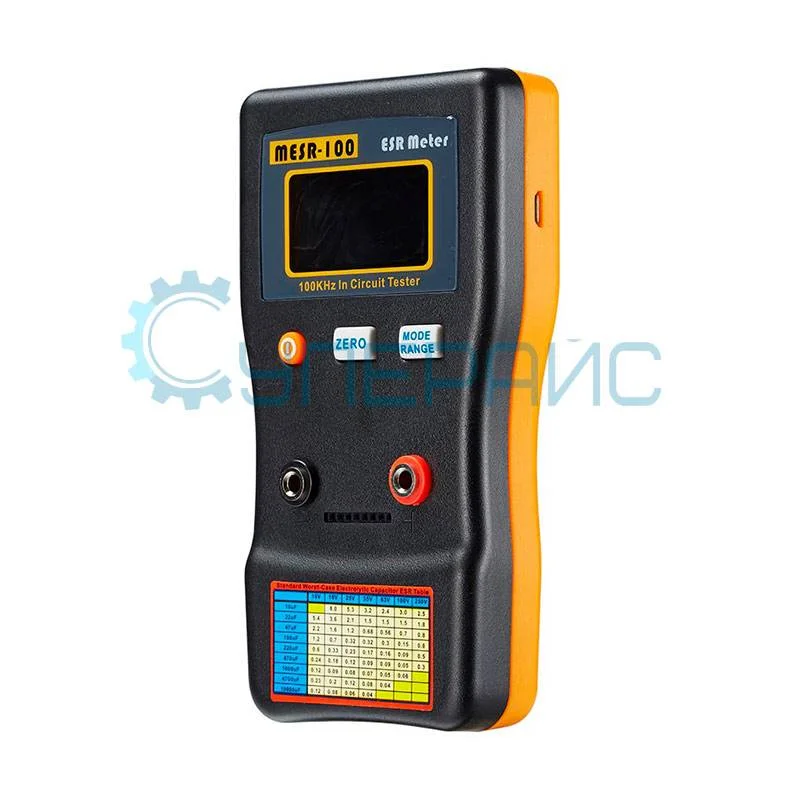

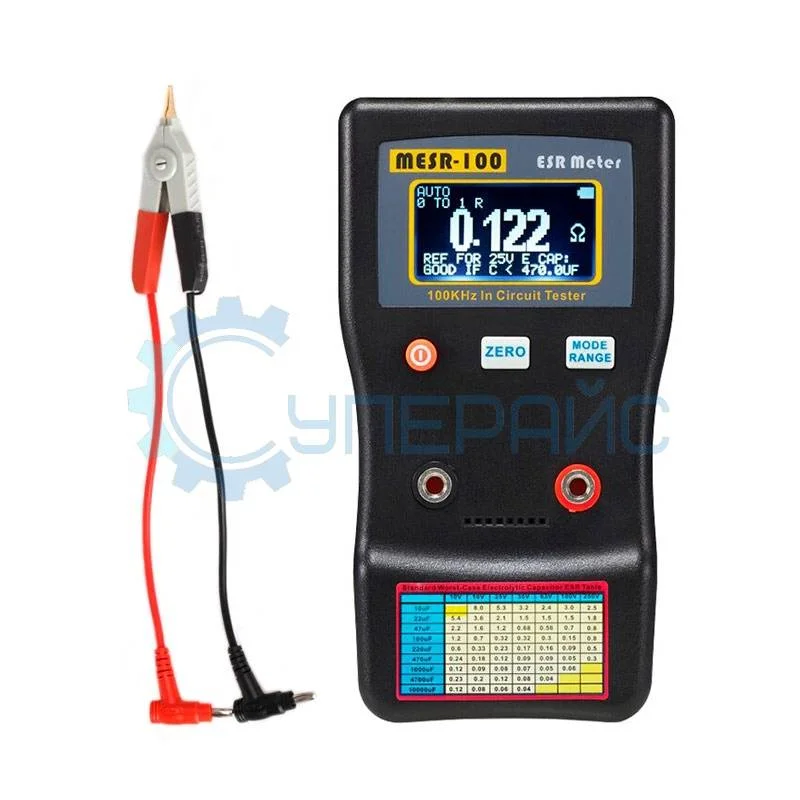

Измеритель ESR JINGYAN MESR-100 для SMD компонентов
Артикул (код товара): 9323
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
6 679 ₽
6 679 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
9323
Модель (серия)
MESR-100
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINGYAN MESR-100
Общие данные
Артикул (код товара)
9323
Производитель (бренд)
Модель (серия)
MESR-100
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Выбор пределов измерений
Автоматический
Диапазон измерения сопротивления
Конфигурация
Тестируемые элементы
Резисторы
N-P-N и P-N-P биполярные транзисторы
Диоды и светодиоды
Дроссели
N-P-N и P-N-P биполярные транзисторы
Диоды и светодиоды
Дроссели
Встроенные функции и опции
Спящий режим
Функции
Измерение сопротивления
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
micro USB
Питание
от порта USB
от батареек типа "АА" 1,5 В
от батареек типа "АА" 1,5 В
Описание JINGYAN MESR-100
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JINGYAN MESR-100
| Характеристики измерителя ESR | |||||
| Режим измерения | автоматический | ||||
| Точность | < 1% | ||||
| Частота | 100 кГц | ||||
| Диапазон измерения сопротивления | 0.001 Ом - 100 МОм | ||||
| Измеряемое напряжение | < 40 мВ | ||||
| Напряжение разомкнутой цепи | 0.15 В | ||||
| Рабочий ток | 0.02 А | ||||
| Разрешение | 4 цифры | ||||
| Индикатор разряженности батареи | есть | ||||
| Измерение сопротивления | |||||
| Предел | Точность | Время отклика | |||
| 0,001 Ом - 1,000 Ом | 1% + 2 | 0,4 с | |||
| 1,000 Ом - 10,00 Ом | 1% + 1 | 0,4 с | |||
| 10,00 Ом - 100,0 Ом | 2% + 1 | 0,4 с | |||
| Общие характеристики | |||||
| Дисплей | LCD с подсветкой | ||||
| Питание | батарея АА 1.5 В х 2, длительность работы > 80 часов | ||||
| Интерфейс передачи данных | micro USB (5 В) | ||||
| Рабочая температура | от 0 °C до +50 °C | ||||
| Габариты изделия | 145 х 73 х 28 мм | ||||
| Габариты изделия | 170 х 90 х 50 мм | ||||
| Вес брутто | 285 г | ||||

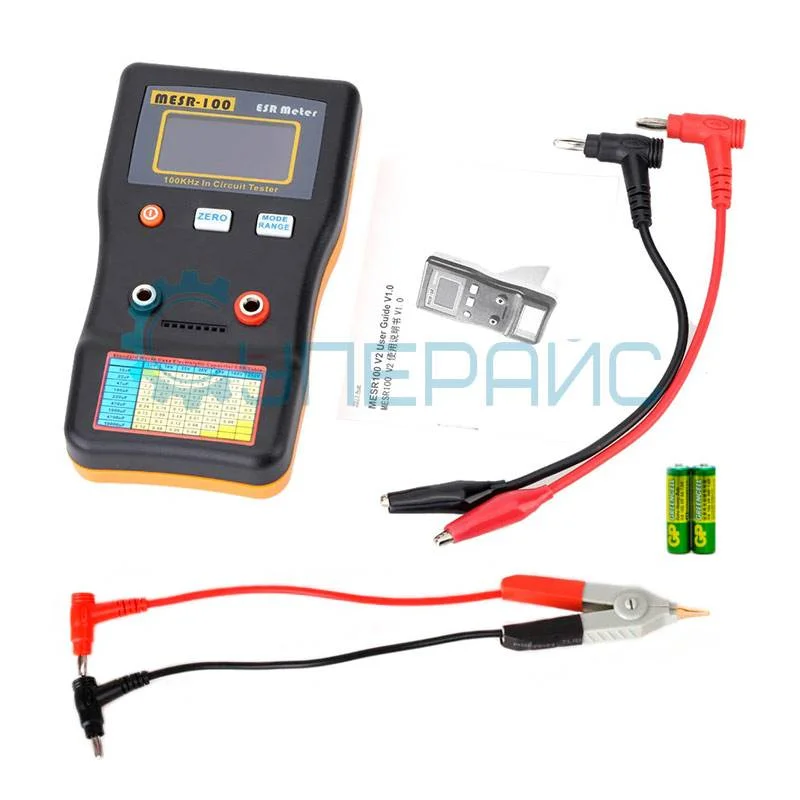

| Комплектация | цифровой измеритель JINGYAN MESR-100 – 1 шт | ||||
|
батарейки – 2 шт щупы – 1 комплект щуп для SMD компонентов с зажимами Кельвина – 1 шт инструкция по эксплуатации – 1 шт |
|||||
Часто задаваемые вопросы
Что такое ESR и зачем его мерить?
ESR - это эквивалентное последовательное сопротивление конденсатора, его внутренние потери. У исправного оно мало, у высохшего растёт, вызывая сбои и нагрев. Измеритель ESR ловит такой износ раньше, чем это заметно по ёмкости, поэтому его берут для ремонта.
Можно ли проверять конденсатор в плате?
MESR-100 рассчитан на измерение прямо в плате без выпайки, что заметно ускоряет поиск дефекта. Прибор подаёт слабый сигнал и меряет сопротивление на выводах. Для достоверности плату обесточивают и разряжают, а сильно шунтированные цепи проверяют выпаиванием.
Чем ESR-метр лучше измерителя ёмкости?
Измеритель ёмкости показывает микрофарады, но не видит высыхание конденсатора с ростом внутреннего сопротивления. ESR-метр меряет именно потери и находит износ, когда ёмкость ещё выглядит нормальной. Для блоков питания рост ESR информативнее ёмкости.
Подходит ли прибор для SMD?
Да, MESR-100 работает и с выводными, и с SMD-конденсаторами. Для плотно стоящих мелких компонентов важны тонкие удобные щупы, дающие доступ к контактным площадкам. Малый нижний предел ESR помогает различать исправные и подсевшие SMD-конденсаторы.
