Характеристики WHEELTEC -
средний
инженерия и проектирование
интерес к наукам
логика и мышление
моторика и ловкость
навыки ведения проектов
программирование
робототехника
социально-эмоциональные навыки
схемотехника и электроника
творческое мышление
Описание WHEELTEC -
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ манипулятора WHEELTEC
| Характеристики манипулятора WHEELTEC | |
| Плата управления | STM32 |
| Управляющий контроллер |
STM32F407VET6 |
| Максимальная скорость | 1.4 м/с |
| Грузоподъемность | 6 кг |
| Приводная конструкция |
четырехколесная конструкция Mecanum |
| Колеса | диаметр 75 мм |
| Двигатель | MG513 |
| Энкодер | фотоэлектрический |
| Способ управления | мобильное приложение, беспроводной контроллер PS2, CAN и т.д |
| Функциональные возможности |
движение в различных направлениях, движение по заданной траектории, предотвращение столкновения |
| Характеристики мотора MG513 | |
| Номинальное напряжение | 12 В |
| Номинальная мощность | 4.32 Вт |
| Номинальный ток | 360 мА |
| Номинальный крутящий момент | ~ 0,1 Н*м |
| Пусковой момент | ~ 1 Н*м |
| Ток среза | 2.8 А |
|
Передаточное число двигателя |
1:30 |
| Диаметр выходного вала | 6 мм |
| Скорость до замедления | 11000 об/мин |
| Скорость после замедления | 366 ± 10 об/мин |
|
Характеристики датчика угла поворота (энкодера) |
|
| Тип | фотоэлектрический |
| Разрешение | 500*30 (измерено на выходном валу редуктора) |
| Напряжение | 3.3 - 5 В |
| Тип интерфейса | XH2.54 |
| Характеристики контроллера STM32 | |
|
Микроконтроллер |
STM32F103C8T6, ядро ARM Cotrex M3 |
| Максимальная частота |
72 МГц |
| Разрядность | 32 бита |
|
Объем памяти программ (FLASH) |
64/128 кБайт |
| Объем памяти, RAM |
20 кБайт |
|
Выводы |
37 |
|
Таймеры общего назначения |
3 |
|
Расширенный таймер с ШИМ управления двигателем |
1 |
|
Системный таймер |
1 |
|
Сторожевые таймеры |
2 |
|
UART |
3 |
|
SPI |
2 |
|
I2C |
2 |
|
CAN |
1 |
|
USB |
1 |
|
Контроллеры прямого доступа к памяти |
7 |
| АЦП |
2 АЦП, 10 каналов, время преобразования 1 мкс |
|
Часы реального времени |
есть |
|
Аппаратный модуль расчета CRC |
есть |
|
Напряжение питания микроконтроллера |
2 - 3.6 В |
|
Напряжение питания платы |
5 В |
|
Ток потребления |
до 50 мА |
| Температура | - 40 - 85°С |

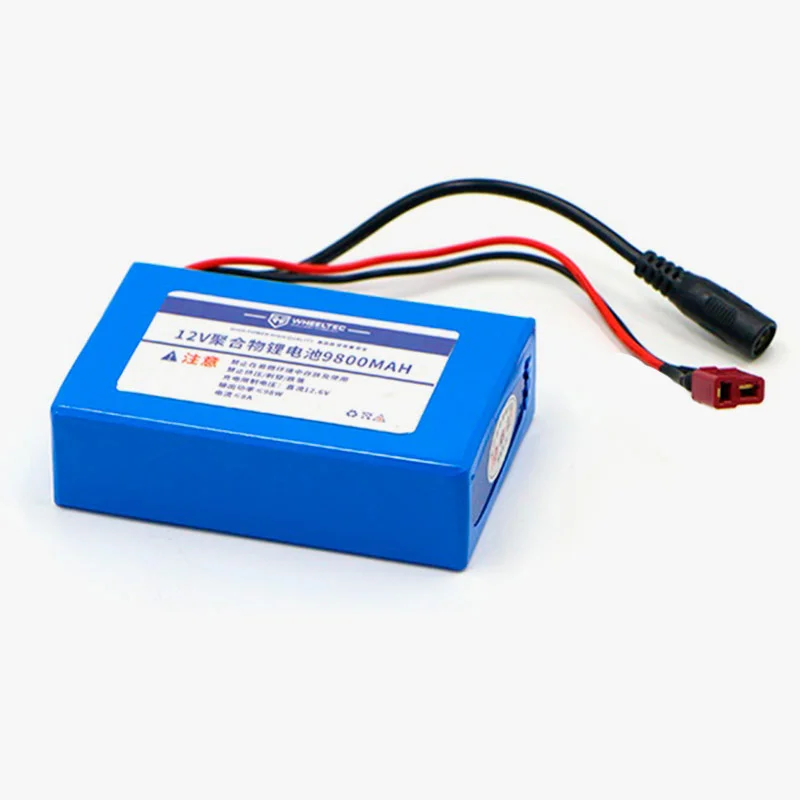

| Характеристики аккумуляторной батареи | |
| Напряжение питания | 12 В |
| Емкость | 9800 мАч |
| Интерфейс |
Т-образный штекер |
| Габариты | 98.6 х 62 х 29 мм |
| Вес | 0.36 кг |
| Общие характеристики | |
| Питание | DC 12 В, 5 А |
| Материал корпуса | алюминиевый сплав |
| Время автономной работы |
при небольшой нагрузки (скорость 0.45 м/с) - 4 ч, при нагрузки 1 кг (скорость 0.45 м/с) - 2.5 часа |

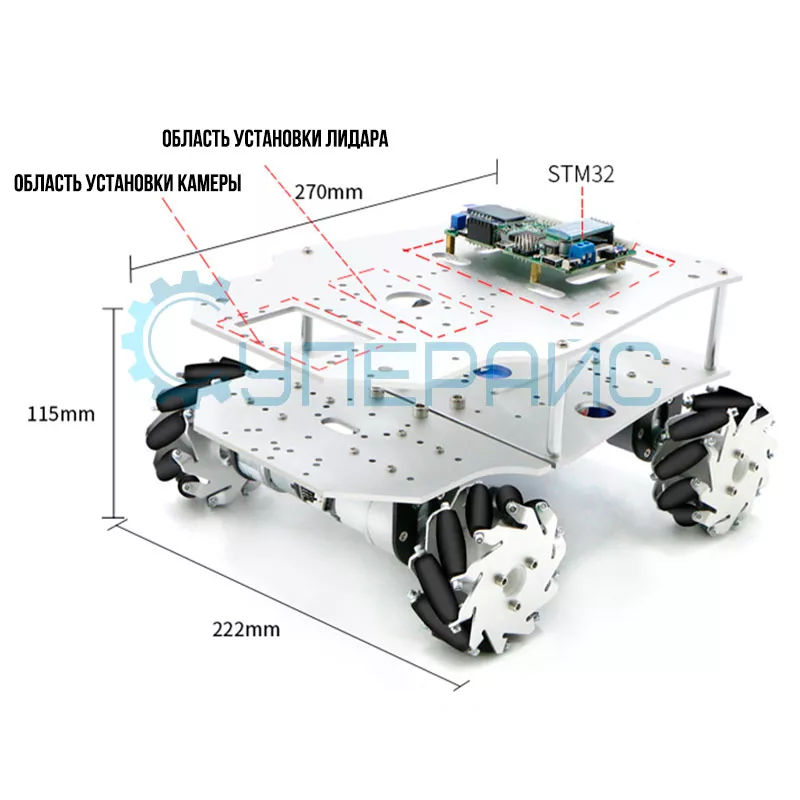

| Габариты | 270 х 222 х 187 мм |
| Вес | 2.9 кг |
| Комплектация | |
 |
контроллер STM32F407VET6 - 1 шт |
 |
аккумулятор – 1 шт |
 |
двигатель MG513 - 4 шт |
 |
пластина из алюминиевого сплава - 1 шт |
|
|
колеса - 4 шт |
|
|
маятниковая подвеска - 1 комплект |
|
|
шестигранный ключ - 1 шт |
|
|
крепление двигателя - 4 шт |
|
|
фланцевая муфта - 4 шт |
|
|
нижняя пластина из алюминиевого сплава - 1 шт |
|
|
отвертка - 1 шт |
|
|
соединительные детали – 1 комплект |
Обратите внимание! Набор представляет собой конструктор и предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по сборке и программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».
Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельную сборку управляющего устройства на базе микроконтроллера и набора датчиков с последующим программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.
