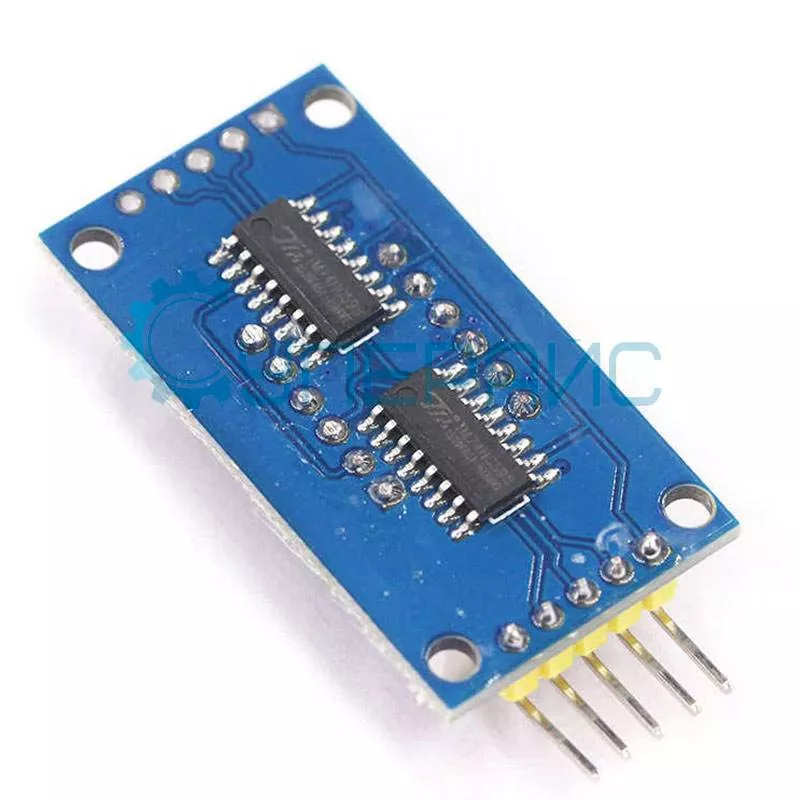

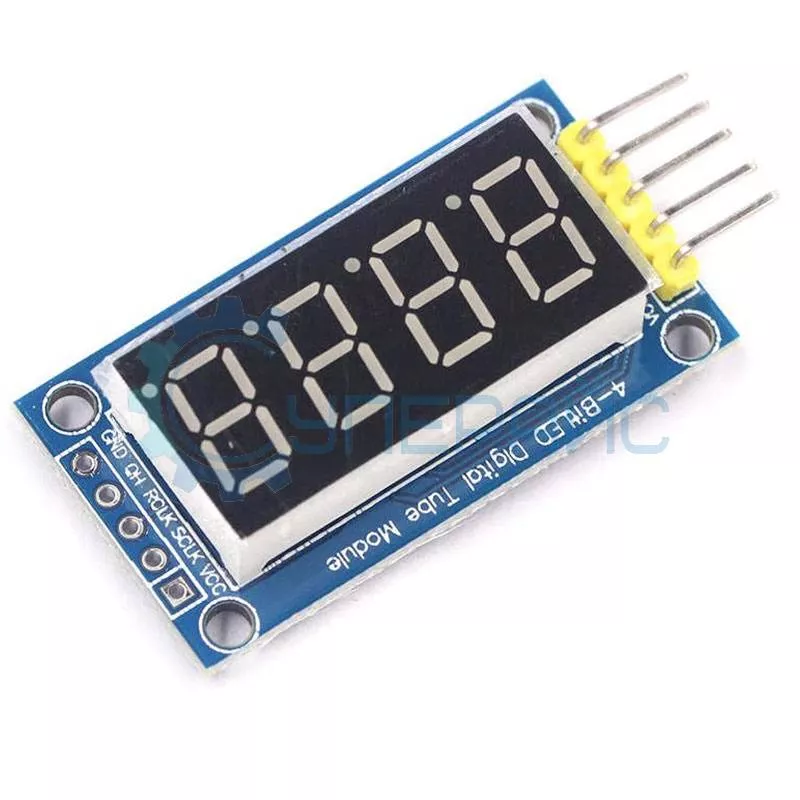

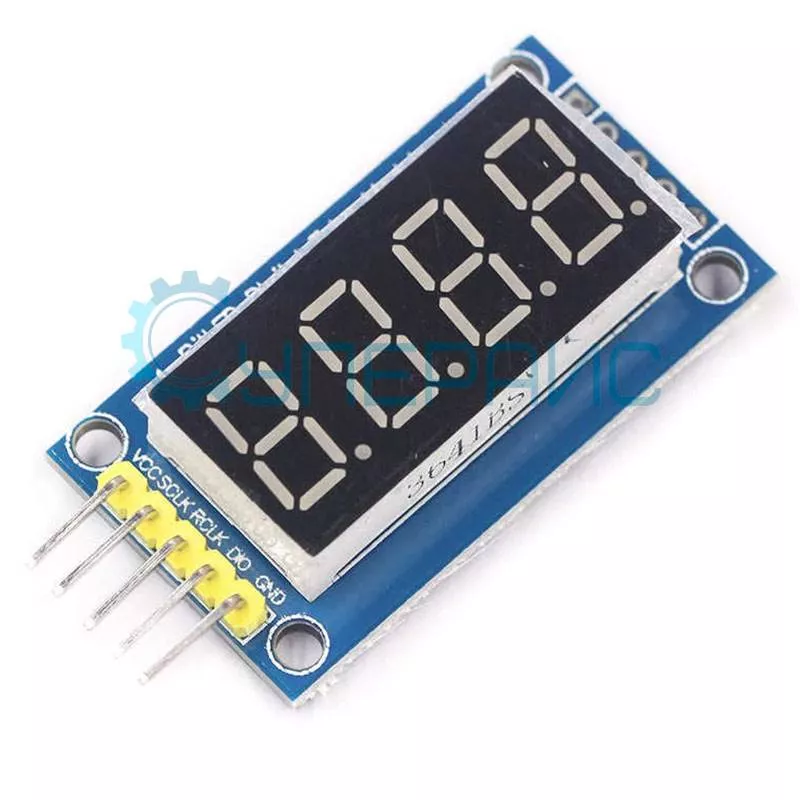

4-х разрядный 7-ми сегментный индикатор на сдвиговом регистре 74HC595

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ индикатора 0.36"

Характеристики индикатора
Тип матрицы	с общим анодом
Размер экрана	0.36"
Цвет светодиодов	красный
Микросхема	74HC595
Поддержка платформ	совместим с любыми микроконтроллерами, включая Arduino, Raspberry Pi
Семисегментные индикаторы	4 шт
Цоколёвка разъема:	SCLK RCLK VCC GND DH
Общие характеристики
Рабочее напряжение	3.3 В ∼ 5 В
Потребляемый ток	0.2 ∼ 80 мА
Рабочая температура	- 30°С - 70°С
Относительная влажность	10 % ~ 95 %
Размер модуля	40 х 22 x 10 мм
Габариты упаковки	45 х 25 х 10 мм
Вес брутто	8 г
Комплектация	семисегментный индикатор 74HC595 (4 разряда) - 1 шт

4-разрядный 7-сегментный индикатор на 74 HC595: управление цифрами через последовательный интерфейс

Этот модуль с четырьмя цифровыми разрядами позволяет выводить числа, время или параметры датчиков на яркий красный экран (0,36″). В основе — микросхема 74HC595, которая преобразует последовательные данные в сигналы для управления сегментами, минимизируя количество подключений к микроконтроллеру.

Модуль особенно удобен для компактных проектов, где требуется визуальный вывод без перегрузки интерфейса. Четырехразрядный светодиодный дисплей обеспечивает стабильную индикацию, легко читаемую с разных углов.

Особенности работы

• Динамическая индикация: поочередное включение разрядов создает эффект непрерывного свечения.
• Совместимость: работает с Arduino, ESP32, Raspberry Pi через 3 контакта (SCLK, RCLK, DH).
• Напряжение питания: 3.3–5 В, потребление регулируется яркостью (0.2–80 мА).

Поддерживается подключение как к Arduino, так и к другим платформам, например, TM1637-подобным модулям. Для правильной работы важно правильно выставить катод общего анода и учесть особенности сегментной адресации.

Где использовать?

• Сборка часов или таймеров с 4 цифрами.
• Отображение данных с датчиков (температура, влажность, скорость).
• Обучение основам взаимодействия МК с внешними дисплеями.

Четырехразрядные цифровые модули часто применяются для вывода числовых данных, включая показатели с датчиков движения, уровня или температуры.
Модуль предназначается для реализации простых и наглядных интерфейсов, особенно в проектах с ограниченным пространством.

Преимущества модуля

• Экономия пинов: вместо 12 выводов — всего 3.
• Компактность (40×22 мм) и вес 8 г — подходит для портативных устройств.
• Поддержка библиотек (SevSeg, FastLED) для быстрого программирования.

Используемая схема на базе 74HC595 позволяет точно управлять каждым сегментом и цифрой, что удобно при необходимости частого обновления данных. Работа с этим модулем позволяет изучить принципы вывода информации на 7-сегментные дисплеи и понять основы побитовой передачи.>

Совет: Для точной настройки изучите datasheet 74HC595 — это поможет оптимизировать код и избежать ошибок при передаче данных.

Итог:

Индикатор на HC595 — это простой способ добавить цифровой дисплей в проект, не усложняя схему. Он подойдет как новичкам, так и опытным разработчикам, ценящим компактность и минимализм в подключении.

Благодаря поддержке 4 разрядного управления, модуль уверенно справляется с большинством задач, где требуется последовательный вывод информации. Совместимость с TM1637 и другими популярными интерфейсами расширяет сферу его применения в DIY-проектах.

Схема подключения к Arduino UNO
