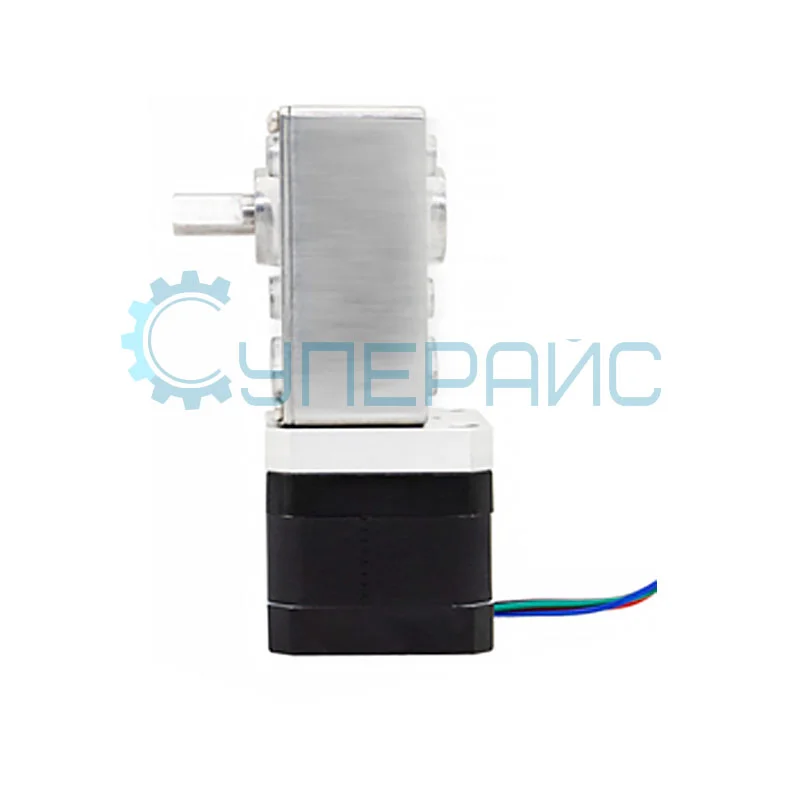

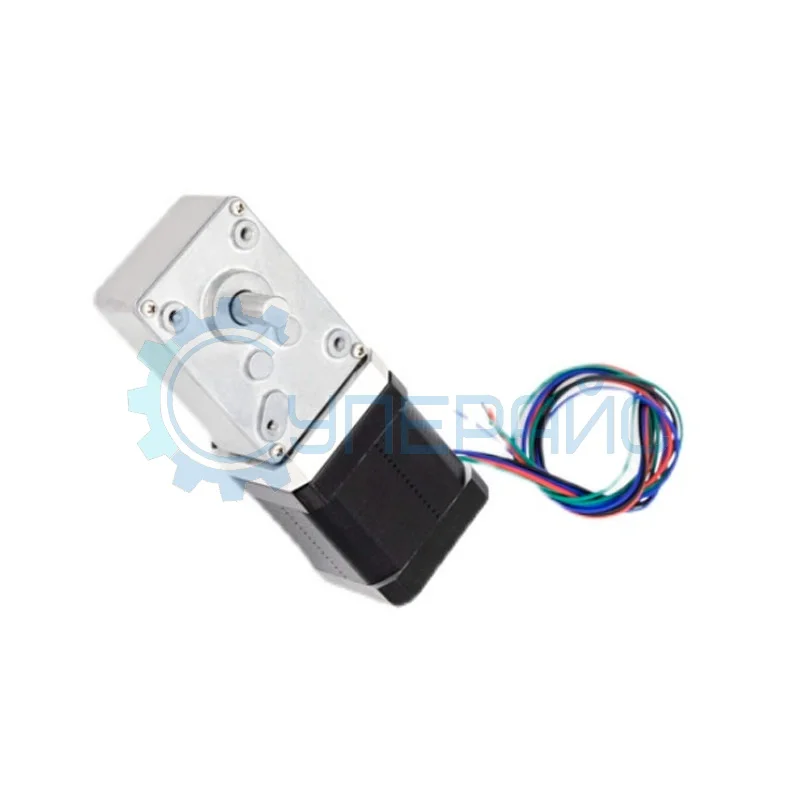

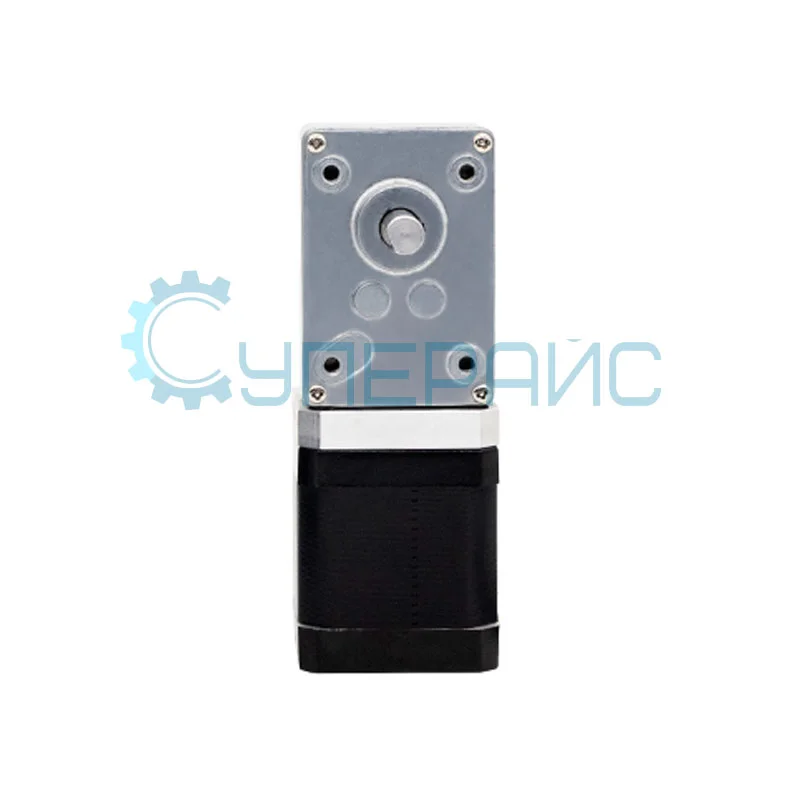

Шаговый двигатель с червячным редуктором UMot 42HSC1409 (1:50) с односторонним выходным валом
Артикул (код товара): 18401
4 870 ₽
4 870 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 8 шт.
Артикул (код товара)
18401
Модель (серия)
42HSC1409
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Описание UMot 42HSC1409
Технические характеристики UMot 42HSC1409
| Фланец | NEMA 17 |
| Коэффициент уменьшения редуктора | 1:50 |
| Общая высота редуктора | 100 мм |
| Скорость редуктора | от 110 Н*см до 300 Н*см |
| Длина редуктора | 66 мм |
| Скорость после замедления | 18 об/мин |
| Крутящий момент | 27 Н*см (2,75 кг*с*см) |
| Инерция ротора | 30 г*см² |
| Сопротивление | 2,2 Ом |
| Индуктивность | 3,5 мГн |
| Максимальная допустимая радиальная нагрузка червячного редуктора | 200 Н |
| Максимальная допустимая осевая нагрузка червячного редуктора | 100 Н |
| Люфт при холостом ходе | 1° - 1,5° |
| Общие характеристики | |
| Номинальный ток | 1,33 А |
| Напряжение | 2,93 В |
| Габариты | 42 х 42 х 34 мм |
| Габариты упаковки | 135 x 85 x 65 мм |
| Вес | 450 г |
| Комплектация | шаговый двигатель с червячным редуктором UMot 42HSC1409 – 1 шт |
Часто задаваемые вопросы
Зачем шаговому двигателю редуктор?
Редуктор увеличивает момент на выходном валу и уменьшает угол одного шага, поэтому механизм двигается точнее и справляется с большей нагрузкой. Расплата - падение скорости вращения и появление люфта в передаче. Такое решение выбирают для подъёмников, поворотных осей с рычагом и подающих узлов, где важнее усилие, а не быстрота перемещения.
Чем червячный редуктор отличается от планетарного?
Червячная передача даёт большое передаточное отношение в одной ступени и обладает свойством самоторможения: нагрузка не проворачивает вал обратно, поэтому положение удерживается без питания. Планетарный редуктор компактнее, эффективнее по потерям и допускает обратное вращение. Для удержания тяжёлого рычага берут червячный, для динамичных перемещений с высоким коэффициентом полезного действия - планетарный.
Какой драйвер нужен для такого двигателя?
Драйвер выбирают по току фазы обмотки и рабочему напряжению питания. Он должен позволять выставить ток вручную и поддерживать микрошаг, что снижает вибрацию и шум на малых скоростях. Заниженный ток приводит к пропуску шагов, завышенный перегревает мотор. Уточните схему подключения обмоток конкретной модели перед первым запуском привода.
Почему шаговый двигатель пропускает шаги?
Причин обычно несколько: момент нагрузки превышает возможности мотора, ток в обмотках выставлен ниже нужного, разгон слишком резкий или напряжение питания мало для быстрого нарастания тока. Помогает снижение ускорения, корректная настройка драйвера и запас по моменту при выборе привода. Механические заедания в передаче тоже нередко выглядят как потеря шагов.
