Тепловизионный мультиметр BSIDE SH7 с макрообъективом
Артикул (код товара): 38098
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
24 530 ₽
24 530 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
38098
Модель (серия)
SH7
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики BSIDE SH7
Общие данные
Артикул (код товара)
38098
Производитель (бренд)
Модель (серия)
SH7
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. измеряемая температура, °C
Мин. измеряемая температура, °C
Поле зрения, °
Разреш. инфракрасного изображения, пиксель
Точность, %
Частота кадров тепловизионных изображений, Гц
Точность в центре кадра (NETD/тепловая чувствительность)
≤ 60 мК
Спектральный диапазон
8 - 14 мкм
Единицы измерения температуры
Цельсий, Фаренгейт, Кельвин
Пространственное разрешение (IFOV)
8,89 мрад
Режим фокусировки
Фиксированный
Фокусное расстояние объектива
1,35 мм
Встроенные функции и опции
Режим мультиметра
Да
Автоотключение питания
Да
Палитры
15 шт
Измерение точки / области / линии
центр, мин / макс, след. точки
Поддержка видео / фото / видео с наложением
фото BMP
Встроенная память
до 19000 изображений
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Разреш. дисплея, пиксель
Питание
от литиевого аккумулятора
Рабочая температура
-10 - 50 °C
Рабочая влажность
≤ 85%
Габариты и вес
Габариты прибора
169 х 81 х 26,8 мм
Вес нетто, кг
0,270

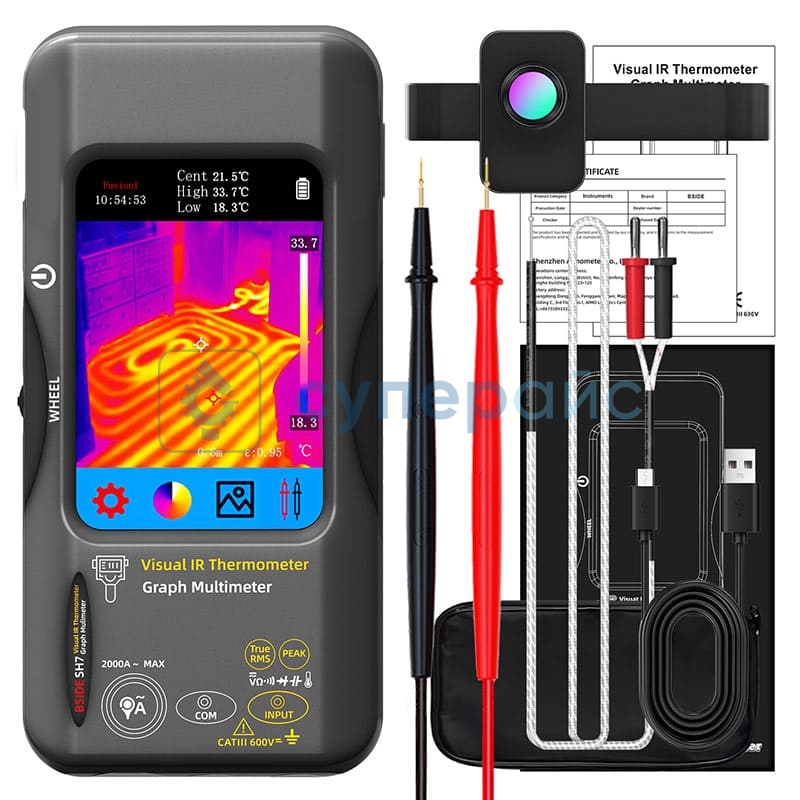

Комплектация
Комплектация
макрообъектив – 1 шт
USB кабель Type-C – 1 шт
измерительный щуп – 1 шт
термопарный щуп – 1 шт
чехол – 1 шт
руководство пользователя – 1 шт
сертификат качества – 1 шт
USB кабель Type-C – 1 шт
измерительный щуп – 1 шт
термопарный щуп – 1 шт
чехол – 1 шт
руководство пользователя – 1 шт
сертификат качества – 1 шт
Описание BSIDE SH7
Обзорная таблица тепловизоров BSIDE SH7
| Характеристики | BSIDE SH7 | BSIDE SH7 с макрообъективом | BSIDE SH7 с клещами | BSIDE SH7 с клещами и макрообъективом |
| Тип сенсора | микроболометр (оксид ванадия) | |||
| Диапазон волн | 8 - 14 мкм | |||
| Разрешение ИК изображения | 320 х 320 пикселей | |||
| Температурная чувствительность (NETD) | ≤ 60 мК (@25 °C, F#1) | |||
| Диапазон ИК измерения температуры | -20 ~ 550 °C | |||
| Точность ИК измерения температуры | ± 2 °C или ± 2 % | |||
| Дисплей | 3,98-дюймовый TFT-экран, 320 х 480 пикселей | |||
| Функции мультиметра | Напряжение, сопротивление, емкость, температура, тест диода | Напряжение, сопротивление, емкость, температура, тест диода | Напряжение, сопротивление, емкость, температура, тест диода, клещи | Напряжение, сопротивление, емкость, температура, тест диода, клещи |
| Комплектация |
Тепловизор USB кабель Измерительный щуп Термопарный щуп Чехол (1 шт) Документация |
Тепловизор Макрообъектив USB кабель Измерительный щуп Термопарный щуп Чехол (1 шт) Документация |
Тепловизор Кольцеобразные клещи USB кабель Измерительный щуп Термопарный щуп Чехол (2 шт) Документация |
Тепловизор Кольцеобразные клещи Макрообъектив USB кабель Измерительный щуп Термопарный щуп Чехол (2 шт) Документация |
Часто задаваемые вопросы
Какое максимальное разрешение тепловизора Bside SH7?
Тепловизионный мультиметр Bside SH7 обеспечивает разрешение ИК-матрицы 256x192 пикселя, что позволяет детально видеть температурные градиенты на платах и микросхемах. Макрообъектив в комплекте дает возможность приближаться к объектам на расстояние до 3 см. Это критично для диагностики мелких компонентов - чипов, дорожек, BGA-шаров. При разрешении 256x192 вы получите четкую картину перегрева на уровне отдельных контактов.
Для каких задач подходит макрообъектив в комплекте?
Макрообъектив рассчитан на макросъемку электроники - чипов, SMD-элементов, пайки BGA. С ним фокусное расстояние сокращается до 3-5 см, и тепловое поле мелких объектов отображается без потери деталей. Без макрообъектива мелкие детали на плате сольются в одно пятно. С макрообъективом видны отдельные ножки микросхем, холодные и горячие зоны пайки. Это экономит время диагностики.
Какая точность измерения температуры у Bside SH7?
Точность составляет +/-2 C или +/-2 % от показаний в диапазоне от -20 C до +550 C. Для электронной диагностики этого достаточно - вы увидите, греется ли стабилизатор на 85 C или 120 C, и примете решение о замене. Датчик калибруется заводом, дополнительная юстировка не требуется.
Есть ли встроенный мультиметр и что он измеряет?
Да, в корпусе совмещены тепловизор и цифровой мультиметр. Он измеряет постоянное и переменное напряжение до 600 В, силу тока, сопротивление, емкость, температуру по термопаре и проверяет диоды/прозвонку. Это позволяет не переключаться между приборами - сначала нашли горячий узел тепловизором, тут же замерили напряжение и сопротивление мультиметром.
Как долго держит заряд батарея при постоянной работе?
Встроенный литий-ионный аккумулятор емкостью 2600 мАч обеспечивает до 5 часов непрерывной работы в режиме тепловизора. При параллельном использовании мультиметра и подсветки время сокращается до 3,5-4 часов. Заряжается через USB Type-C - полный цикл около 2,5 часов от обычного зарядного устройства.
Документация и ПО BSIDE SH7
Название
Язык
Версия
Размер и тип
Руководство пользователя тепловизора BSIDE SH7
Язык:
Английский
, Китайский
, Китайский
Размер и тип:
4,14 МБ,
pdf
