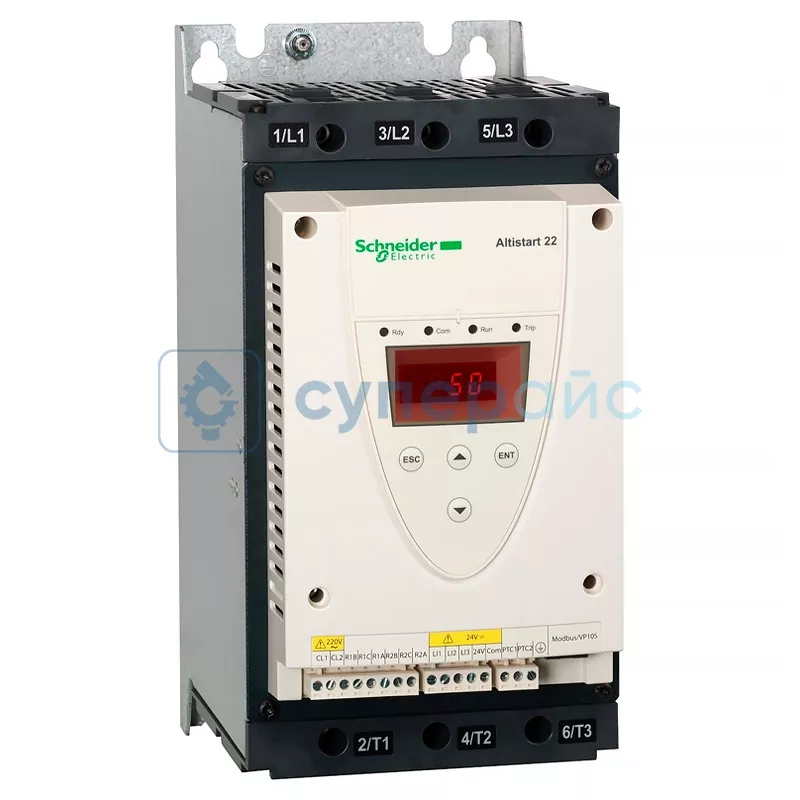

Устройство плавного пуска Schneider Electric ATS22D75Q

Технические характеристики Schneider Electric ATS22D75Q

Устройство плавного пуска Schneider Electric ATS22D75Q: Запускайте мощные двигатели мягко, уверенно и без ударных нагрузок!!!

Резкий запуск насоса или вентилятора вызывает бросок тока, механический удар и ускоренный износ оборудования. Пусковое устройство Schneider Electric ATS22D75Q управляет разгоном двигателя, снижая нагрузку на сеть и приводной механизм. Это профессиональное решение серии Altistart 22 легко встраивается в устройства для автоматизации и помогает повысить надёжность технологических процессов.

Сильные стороны для уверенного запуска

• Мгновенный контроль пускового процесса. ATS22D75Q плавно увеличивает подачу энергии на двигатель, уменьшая электрические и механические перегрузки при каждом включении.
• Впечатляющая мощность подключаемого двигателя. Модель рассчитана на 18,5 кВт при 230 В и 37 кВт при 400–440 В, что делает её практичным выбором для производительных насосных и вентиляционных установок.
• Умный встроенный байпас. После завершения разгона двигатель питается через внутренний обходной контактор, поэтому рассеиваемая мощность ограничивается 63 Вт и снижается нагрев внутри шкафа.
• Три гибких управляющих входа. Каждый дискретный вход LI1, LI2 или LI3 работает с положительной логикой 24 В и позволяет принимать команды от контроллера, кнопок или элементов автоматики.
• Два надёжных дискретных выхода. Релейные цепи передают системе управления сведения о состоянии оборудования и помогают организовать сигнализацию, блокировку или запуск связанных механизмов.
• Кристально чёткая передача данных по Modbus. Интерфейсы RS-485 и RJ-45 поддерживают последовательный обмен со скоростью 4800, 9600 или 19 200 бит/с для интеграции в промышленную сеть.
• Долговечная защита от перегрева. Устройство контролирует опасное повышение температуры, а вход PTC 750 Ом позволяет учитывать состояние термодатчика двигателя.

Технология, которая бережёт двигатель и сеть

Schneider Electric ATS22D75Q работает в трёхфазной сети 230–440 В с частотой 45–66 Гц. Заводская настройка тока составляет 69 А, регулируемый выходной ток — 0,4–1 А, а цепь управления потребляет 20 Вт. Простыми словами, пускатель не подаёт на двигатель полную нагрузку одним скачком: разгон происходит управляемо, поэтому уменьшаются гидравлические удары в трубопроводе, рывки ременных передач и нагрузка на коммутационное оборудование.

Логические входы потребляют 5 мА и имеют сопротивление 4,3 кОм. Нулевому состоянию соответствует напряжение ниже 5 В, активному — выше 11 В при токе не менее 5 мА. Релейные выходы коммутируют до 5 А для резистивной нагрузки и до 2 А для индуктивной нагрузки в указанных цепях переменного или постоянного тока. Корпус IP20 предназначен для установки внутри защищённого электрического шкафа. Рабочая температура составляет от −10 до +40 °C, температура хранения — от −25 до +70 °C.

В комплект входит устройство плавного пуска Schneider Electric ATS22D75Q — 1 шт. Размер упаковки составляет 295 × 145 × 207 мм, заявленный вес — 12 кг.

Где ATS22D75Q раскрывает свой ресурс

Основное применение модели — управление насосами и вентиляторами. Она подходит для систем водоснабжения, водоотведения, вентиляции, охлаждения, дымоудаления и циркуляции теплоносителя. На производстве устройство помогает запускать двигатели технологических установок без резкого воздействия на сеть. Инженеры АСУ ТП могут подключить его к ПЛК через Modbus, организовать дистанционные команды, передачу данных и контроль состояния. В коммерческих зданиях ATS22D75Q усиливает автоматизацию климатических и инженерных систем.

Откройте путь к мягкому пуску и долгой работе оборудования!!!

Schneider Electric ATS22D75Q — незаменимый помощник, инвестиция в надёжность и ваш надёжный партнёр для промышленной автоматизации! Это пусковое устройство защищает механизмы от лишних ударов, использует мощность двигателя рационально и уверенно дополняет устройства для автоматизации. Подключите дискретный вход, настройте связь и получите стабильный запуск под вашим контролем! Выберите ATS22D75Q и откройте новый уровень управления приводами уже сегодня!!!
