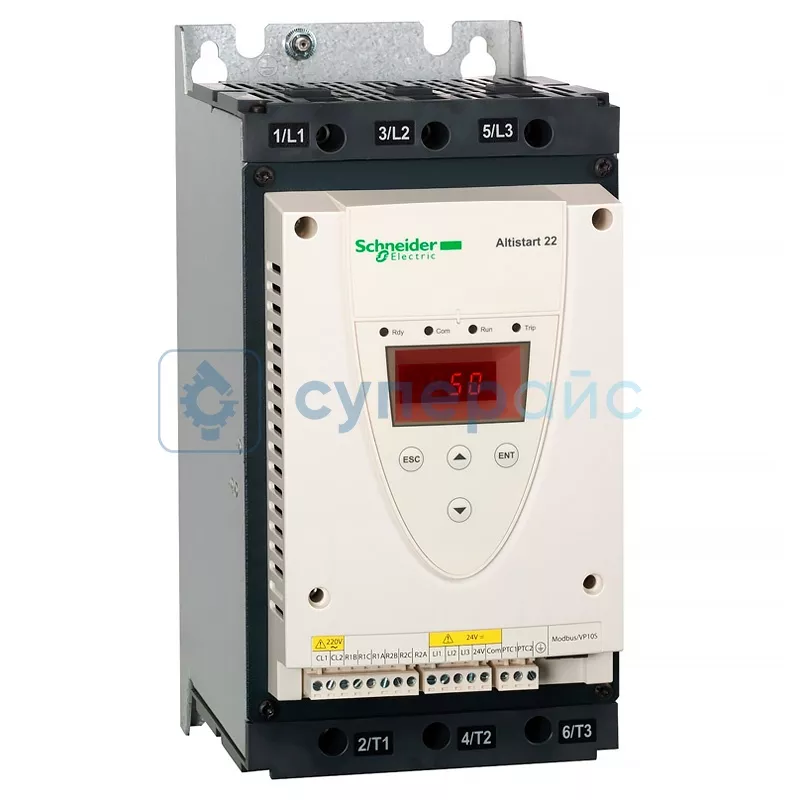

Плавный пусковой модуль Schneider Electric ATS22D88Q
Артикул (код товара): 30573
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
122 400 ₽
122 400 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
30573
Модель (серия)
ATS22D88Q
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS22D88Q
Общие данные
Артикул (код товара)
30573
Производитель (бренд)
Модель (серия)
ATS22D88Q
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATS22D88Q
Технические характеристики Schneider Electric ATS22D88Q
| Серия | Altistart 22 |
| Количество дискретных выходов | 2 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | насосы и вентиляторы |
| Доступные функции | встроенный байпас |
| Мощность двигателя |
22 кВт 230 В; 45 кВт 400 В; 45 440 В |
| Заводская настройка тока | 81 A |
| Рассеиваемая мощность | 69 Вт |
| Потребление цепи управления | 20 Вт |
| Минимальный коммутируемый ток | 100 мА в 12 В пост. ток (релейные выходы) |
| Максимальный коммутируемый ток |
5 A 250 В пер. ток резистивные 1 релейные выходы; 5 A 30 В пост. ток резистивные 1 релейные выходы; 2 A 250 В пер. ток индуктивн. 0,4 20 мс релейные выходы; 2 A 30 В пост. ток индуктивн. 7 мс релейные выходы |
| Количество дискретных входов | 3 |
| Тип дискретного входа | (LI1, LI2, LI3) логический, 5 мА 4,3 кОм |
| Напряжение дискретного входа | 24 В <= 30 В |
| Тип дискретных входов |
положительная логика LI1, LI2, LI3 при состоянии 0: < 5 В; <= 2 мА при состоянии 1: > 11 В, >= 5 мА |
| Выходной ток | 0,4 - 1 А регулируемый |
| Вход датчика PTC | 750 Ом |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защита от | перегрева |
| Общие характеристики | |
| Номинальное напряжение сети | 230 - 440 В, 3 фазовое, 45 - 66 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 10 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 295 x 145 x 207 мм |
| Вес | 12 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS22D88Q – 1 шт |
Часто задаваемые вопросы
Чем плавный пуск отличается от частотного преобразователя?
Софтстартер работает только в момент разгона и остановки. Он снижает пусковой ток и убирает рывок, а дальше двигатель вращается напрямую от сети. Частотный преобразователь регулирует скорость в любой момент работы и держит момент на малых оборотах. Если менять обороты в процессе не нужно, плавный пуск обходится заметно дешевле.
Зачем нужен плавный останов?
Он особенно важен для насосов. Резкое обесточивание останавливает поток мгновенно, и в трубопроводе возникает гидроудар, который расшатывает соединения и повреждает арматуру. Плавное снижение напряжения растягивает остановку по времени, давление падает постепенно. Для конвейеров тот же режим позволяет не сбрасывать груз при остановке линии.
Нужен ли байпасный контактор?
Он полезен при длительной работе привода. Пока ток идёт через силовые ключи, они греются и требуют отвода тепла. Байпас замыкает цепь напрямую после выхода двигателя на обороты, снимая нагрев и потери. Некоторые устройства имеют встроенный обход, для остальных контактор ставят отдельно и включают по сигналу готовности.
Как подобрать софтстартер по мощности двигателя?
Смотрят на номинальный ток двигателя и характер нагрузки. Вентиляторы и насосы стартуют относительно легко, дробилки и конвейеры с грузом требуют большего момента и долгого разгона. Учитывают также число пусков в час и температуру внутри шкафа. При тяжёлом режиме устройство берут с запасом по току относительно паспортных данных привода.
Документация и ПО Schneider Electric ATS22D88Q
Название
Язык
Версия
Размер и тип
Руководство пользователя устройств плавного пуска Schneider Electric серии Altistart 22
Язык:
Русский
Размер и тип:
3.78 МБ,
PDF
