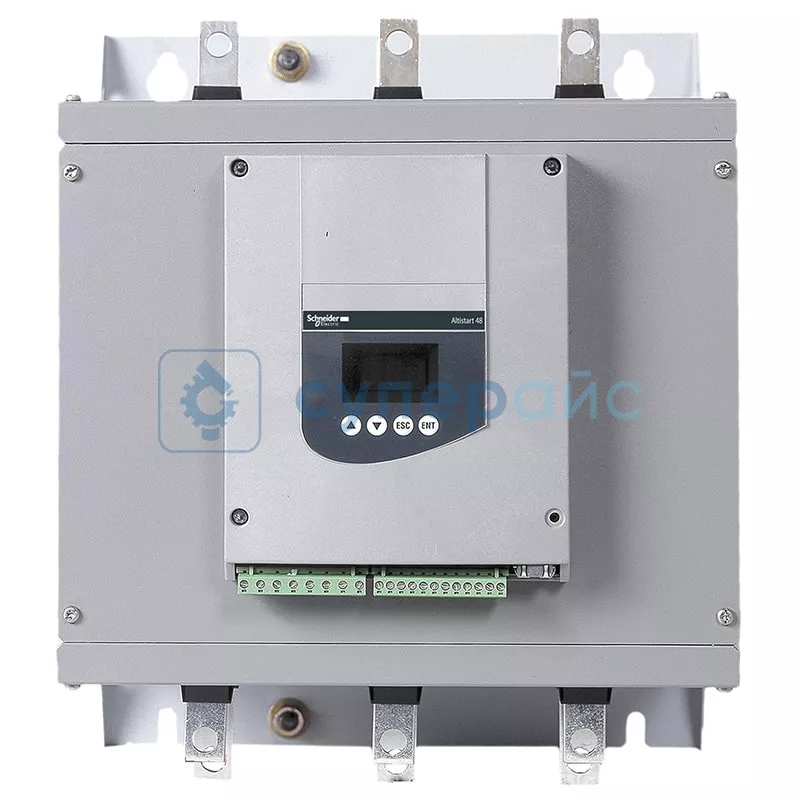

Устройство плавного пуска Schneider Electric ATS48C25Q

Код товара: 31222

guarantee Гарантия 12 месяцев

О товаре
Устройство плавного пуска Schneider Electric ATS48C25Q
Категория применения AC-53A
Номинальный рабочий ток: 250 А
Количество дискретных выходов: 2
Скорость передачи интерфейса: 4800, 9600, 19200 бит/с
217 910 руб.
217 910 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
О товаре
Устройство плавного пуска Schneider Electric ATS48C25Q
Категория применения AC-53A
Номинальный рабочий ток: 250 А
Количество дискретных выходов: 2
Скорость передачи интерфейса: 4800, 9600, 19200 бит/с

Технические характеристики Schneider Electric ATS48C25Q

Серия Altistart 48
Тип устройство плавного пуска
Специальная область применения продукта Тяжелые промышленные применения и насосы
Число фаз 3
Категория применения AC-53A
Номинальный рабочий ток 250 А
Номинальный ток в тяжелом режиме 210 А
Заводская настройка тока 233 А
Мощность двигателя 55 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях
75 кВт в 230 В соединение в линии питания двигателя для стандартных приложений
110 кВт в 230 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях
110 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях
132 кВт в 230 В подключение последовательно к каждой обмотке двигателя для стандартных приложений
132 кВт в 400 В соединение в линии питания двигателя для стандартных приложений
160 кВт в 400 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях
220 кВт в 400 В подключение последовательно к каждой обмотке двигателя для стандартных приложений
Мощность рассеиваемая при нормальном режиме работы 695 Вт
Мощность рассеиваемая при тяжелом режиме работы 580 Вт
Присоединение устройства в линии питания двигателя
последовательно к каждой обмотке двигателя
Минимальный коммутируемый ток 10 мА в 6 В пост. ток (релейные выходы)
Количество дискретных входов 5
Тип дискретного входа PTC, 750 Ом в 25 °C
(STOP, RUN, LI3, LI4) логический, ≤ 8 мА, 4300 Ом
Тип дискретных входов Программированный цифровой вход при состоянии 0: < 5 В
Количество дискретных выходов 2
тип дискретного выхода (LO1) логический выход 0 В конфигурируемые общие
(LO2) логический выход 0 В конфигурируемые общие
(R1) Релейные выходы реле аварии нет
(R2) Релейные выходы конец пуска реле нет
(R3) Релейные выходы двигатель запитан нет
Протокол порта связи Modbus
Канал обмена данными последовательный
Скорость передачи интерфейса 4800, 9600, 19200 бит/с
Защита от перегрева
обрыв фазы
Общие характеристики
Напряжение питания 230 - 415 В, 50 - 60 Гц
Интерфейс RJ-45, RS-485
Рабочая температура - 10 - 40 °C
Температура хранения - 25 - 70 °C
Габариты упаковки 470 x 410 x 420 мм
Вес нетто 18,2 кг
Вес брутто 25,3 кг
Комплектация устройство плавного пуска Schneider Electric ATS48C25Q – 1 шт

Обзорная таблица устройств плавного пуска Schneider Electric

Характеристики Schneider Electric ATS48C21Q Schneider Electric ATS48C25Q Schneider Electric ATS48C32Q
Число фаз 3
Номинальный рабочий ток 210 А 250 А 320 А
Номинальный ток в тяжелом режиме 170 А 210 А 250 А
Заводская настройка тока 195 А 233 А 285 А
Мощность рассеиваемая при нормальном режиме работы 580 Вт 695 Вт 902 Вт
Мощность рассеиваемая при тяжелом режиме работы 468 Вт 580 Вт 695 Вт
Присоединение устройства в линии питания двигателя
последовательно к каждой обмотке двигателя
Количество дискретных входов 5
Количество дискретных выходов 2
Защита от перегрева и обрыва фазы есть
Интерфейс RJ-45, RS-485

Модуль пуска Schneider Electric ATS48C25Q

Устройство плавного пуска Schneider Electric ATS48C25Q - это пример оборудования для контроля запуска электродвигателей в тяжелых промышленных условиях. Прибор входит в серию Altistart 48 и помогает снизить нагрузку на сеть и механизмы при старте мощных электромоторов. Ниже развенчиваем некоторые мифы о таких приборах на примере этой модели.

  1. Устройства плавного пуска подходят только для небольших двигателей

ATS48C25Q рассчитан на номинальный рабочий ток 250 А, что делает модель применимой для мощных промышленных образцов.

  1. Такие устройств являются простыми, автономными ("глупыми") компонентами, которые требуют исключительно локальной настройки и не могут быть интегрированы в сложные системы автоматизации

В случае с ATS48C25Q это также миф. Модель поддерживает протокол Modbus и может быть интегрирована в систему управления заводом (например, через ПЛК или SCADA) для удаленного контроля и мониторинга.

  1. Ограниченный диапазон питающего напряжения

Эта модель работает в диапазоне от 230 до 415 В при частоте 50-60 Гц, что обуславливает совместимость с разными типами электросети.

  1. Отсутствие защитных функций

В действительности ATS48C25Q оснащен защитой от перегрева и обрыва фазы. Это повышает суммарную надежность работы оборудования.

  1. Сложности с определением специализации применения

Специальная область применения продукта включает тяжелые промышленные применения и насосные системы. Производителем чётко указано, где будет эффективно предлагаемое устройство плавного пуска и защиты.

Промышленное оборудование, для которого важен плавный пуск:

  • металлообрабатывающие станки с высокой инерцией;
  • конвейерные линии большой протяженности;
  • насосные установки;
  • вентиляционные системы.

Преимущества производителя Schneider Electric:

  • многолетний опыт в разработке промышленной автоматики;
  • глобальная сеть технической поддержки;
  • соответствие международным стандартам качества.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
