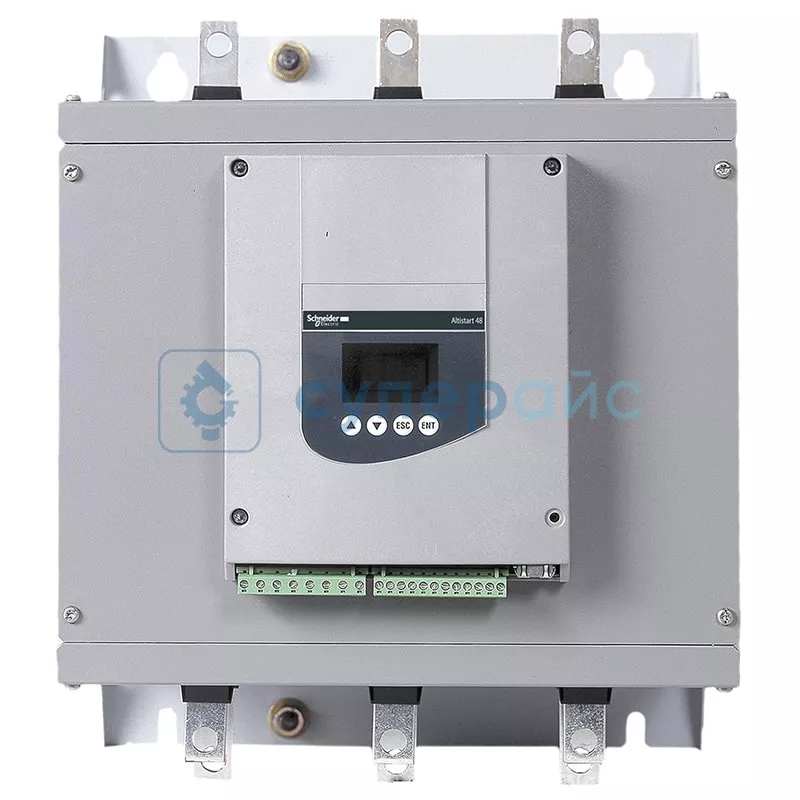

Модуль плавного пуска Schneider Electric ATS48C32Q
Артикул (код товара): 31223
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
303 100 ₽
303 100 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
31223
Модель (серия)
ATS48C32Q
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATS48C32Q
Общие данные
Артикул (код товара)
31223
Производитель (бренд)
Модель (серия)
ATS48C32Q
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATS48C32Q
Технические характеристики Schneider Electric ATS48C32Q
| Серия | Altistart 48 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | Тяжелые промышленные применения и насосы |
| Число фаз | 3 |
| Категория применения | AC-53A |
| Номинальный рабочий ток | 320 А |
| Номинальный ток в тяжелом режиме | 250 А |
| Заводская настройка тока | 285 А |
| Мощность двигателя |
75 кВт в 230 В соединение в линии питания двигателя для работы в сложных условиях 90 кВт в 230 В соединение в линии питания двигателя для стандартных приложений 132 кВт в 230 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 132 кВт в 400 В соединение в линии питания двигателя для работы в сложных условиях 160 кВт в 230 В подключение последовательно к каждой обмотке двигателя для стандартных приложений 160 кВт в 400 В соединение в линии питания двигателя для стандартных приложений 220 кВт в 400 В подключение последовательно к каждой обмотке двигателя для работы в сложных условиях 250 кВт в 400 В подключение последовательно к каждой обмотке двигателя для стандартных приложений |
| Мощность рассеиваемая при нормальном режиме работы | 902 Вт |
| Мощность рассеиваемая при тяжелом режиме работы | 695 Вт |
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
| Минимальный коммутируемый ток | 10 мА в 6 В пост. ток (релейные выходы) |
| Количество дискретных входов | 5 |
| Тип дискретного входа |
PTC, 750 Ом в 25 °C (STOP, RUN, LI3, LI4) логический, ≤ 8 мА, 4300 Ом |
| Тип дискретных входов | Программированный цифровой вход при состоянии 0: < 5 В |
| Количество дискретных выходов | 2 |
| тип дискретного выхода |
(LO1) логический выход 0 В конфигурируемые общие (LO2) логический выход 0 В конфигурируемые общие (R1) Релейные выходы реле аварии нет (R2) Релейные выходы конец пуска реле нет (R3) Релейные выходы двигатель запитан нет |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 4800, 9600, 19200 бит/с |
| Защита от |
перегрева обрыв фазы |
| Общие характеристики | |
| Напряжение питания | 230 - 415 В, 50 - 60 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 10 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 380 x 320 x 265 мм |
| Вес | 18,2 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS48C32Q – 1 шт |
Обзорная таблица устройств плавного пуска Schneider Electric
| Характеристики | Schneider Electric ATS48C21Q | Schneider Electric ATS48C25Q | Schneider Electric ATS48C32Q |
| Число фаз | 3 | ||
| Номинальный рабочий ток | 210 А | 250 А | 320 А |
| Номинальный ток в тяжелом режиме | 170 А | 210 А | 250 А |
| Заводская настройка тока | 195 А | 233 А | 285 А |
| Мощность рассеиваемая при нормальном режиме работы | 580 Вт | 695 Вт | 902 Вт |
| Мощность рассеиваемая при тяжелом режиме работы | 468 Вт | 580 Вт | 695 Вт |
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
||
| Количество дискретных входов | 5 | ||
| Количество дискретных выходов | 2 | ||
| Защита от перегрева и обрыва фазы | есть | ||
| Интерфейс | RJ-45, RS-485 | ||
Часто задаваемые вопросы
Какую мощность двигателя поддерживает ATS48C32Q?
Устройство рассчитано на трёхфазные асинхронные двигатели мощностью до 32 А в тяжёлом режиме или 160 А в стандартном. Номинальное напряжение - 230–415 В. Перед заказом сверьте пусковой ток вашего двигателя с кривой пуска, указанной в техническом паспорте. Правильный подбор по току обеспечивает надёжную работу и защиту от перегрузки.
Какие режимы пуска доступны в ATS48C32Q?
Поддерживаются плавный пуск с регулировкой крутизны, пуск с ограничением тока, пуск с поддержанием момента, а также плавный останов и торможение постоянным током. Каждый режим настраивается через встроенный дисплей или программное обеспечение SoMove на ПК, что позволяет оптимизировать механическую нагрузку на редуктор и приводимый механизм.
Можно ли интегрировать ATS48C32Q в систему автоматизации?
Да, встроенные порты Modbus RTU и CANopen позволяют подключать устройство к PLC и SCADA. Также доступна опциональная карта для Ethernet/IP или Profibus. Управляющие входы и релейные выходы совместимы с 24 В логикой и стандартными сигналами 4–20 мА. Это позволяет строить распределённые системы управления и диспетчеризации без дополнительных преобразователей.
Чем ATS48C32Q отличается от частотного преобразователя?
Плавный пуск не регулирует частоту вращения, а только снижает пусковой ток и механические нагрузки при разгоне. Это упрощает схему, снижает стоимость и тепловые потери, если задача не требует вариатора скорости. Для регулировки оборотов используйте частотный преобразователь, а для защиты механики от ударов - плавный пуск.
Какие защиты встроены в ATS48C32Q?
Устройство контролирует перегрузку, перегрев радиатора, обрыв фазы, неправильный порядок чередования фаз и замыкание на землю. При срабатывании защиты выдаётся сигнал аварии и сохраняется код ошибки в журнале для последующего анализа техником. Журнал событий упрощает диагностику и сокращает время простоя оборудования.
Нужен ли внешний байпасный контактор для ATS48C32Q?
В режиме плавного пуска тиристоры управляют напряжением, но для длительной работы на номинальной скорости рекомендуется внешний байпасный контактор. Это уменьшает нагрев силовых элементов, снижает потери энергии и продлевает срок службы всего устройства. Байпас включается автоматически через реле после окончания пуска.
