Генератор сигналов ZK-CLOCK (TL082)

Array
(
    [0] => Array
        (
            [ID] => 4528
            [SRC] => /upload/iblock/0ef/0ef0e48d57fe5a8016e369ec1021df17.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 4529
            [SRC] => /upload/iblock/b8b/b8b5454f314ac13f926d24c1bffc9aea.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 4530
            [SRC] => /upload/iblock/cf7/cf7074201bbec056ff91775057631943.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 4531
            [SRC] => /upload/iblock/440/44047ab6c78a971d45a002cf53643bf6.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 4532
            [SRC] => /upload/iblock/92a/92a464f67666f3de093e83686e7f082b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 4533
            [SRC] => /upload/iblock/d5b/d5b7cc780973729c222cdf2f30473018.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Генератор сигналов ZK-CLOCK (TL082)
Генератор сигналов ZK-CLOCK (TL082)
Генератор сигналов ZK-CLOCK (TL082)
Генератор сигналов ZK-CLOCK (TL082)
Генератор сигналов ZK-CLOCK (TL082)
Генератор сигналов ZK-CLOCK (TL082)
1 699 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ZK-CLOCK (TL082)

Характеристики генератора сигналов
Диапазон частот 1 - 65534 Гц
Форма сигналов синусоидальная, прямоугольная, треугольная, пилообразная, меандр
Диапазон частот (меандр) 1 - 8 МГц (1/2/4/8 МГц)
Шаг регулировки частоты 1/10/100/1000/10000 Гц
Амплитуда 0,5 мВ - 14 В
Постоянное смещение 0,5 - 5 В
Выходное сопротивление 20 - 200 Ом
Общие характеристики
Дисплей LCD 1602
Питание DC 7 - 9 В
Функция автосохранения настроек есть
Вес 200 г

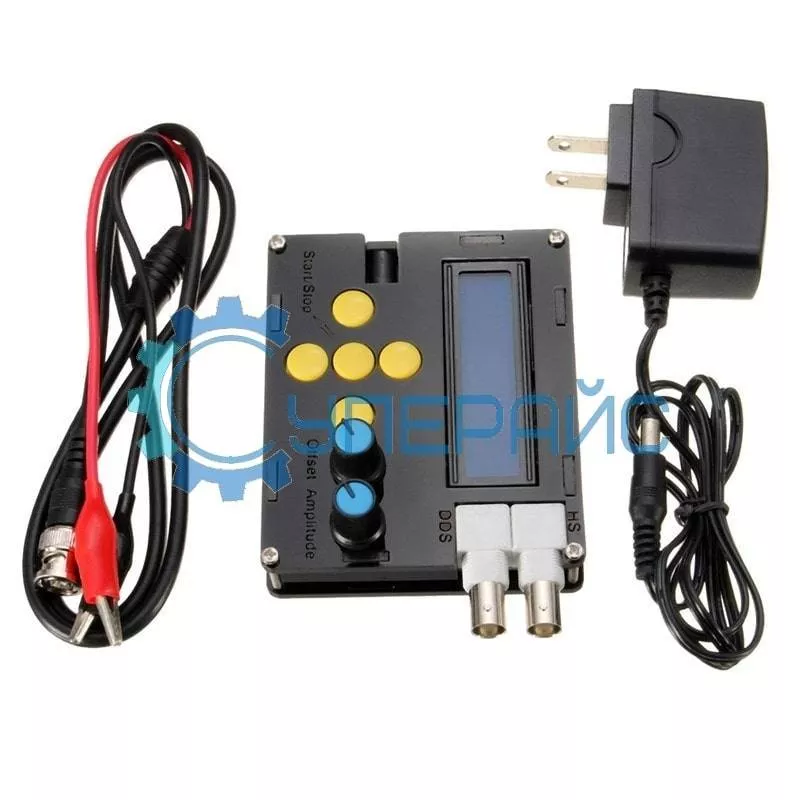

Комплектация генератор сигналов ZK-CLOCK (TL082) - 1 шт

блок питания - 1 шт

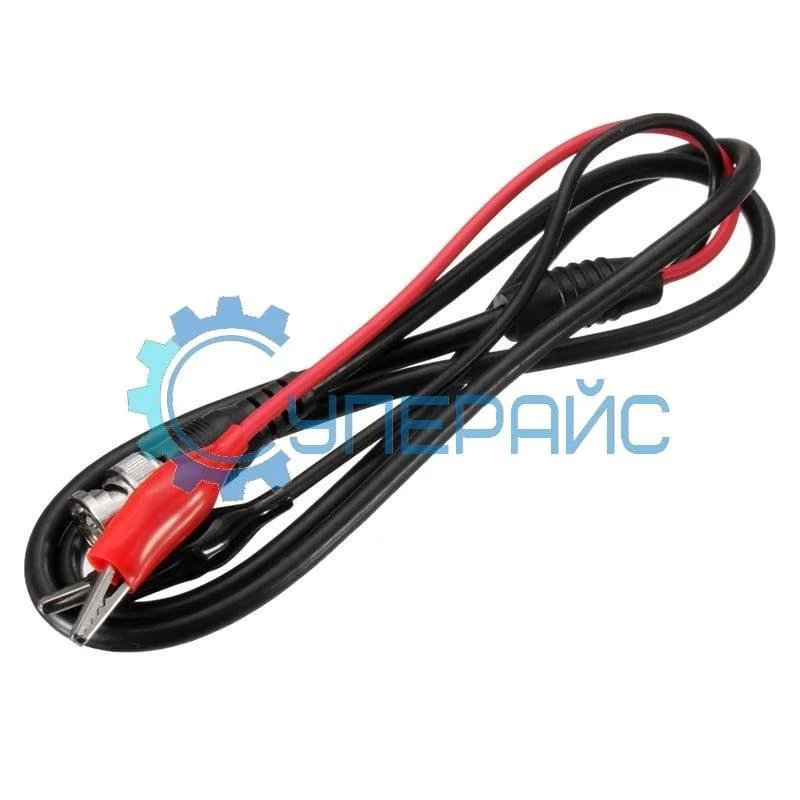

BNC кабель - 1 шт
инструкция по эксплуатации - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

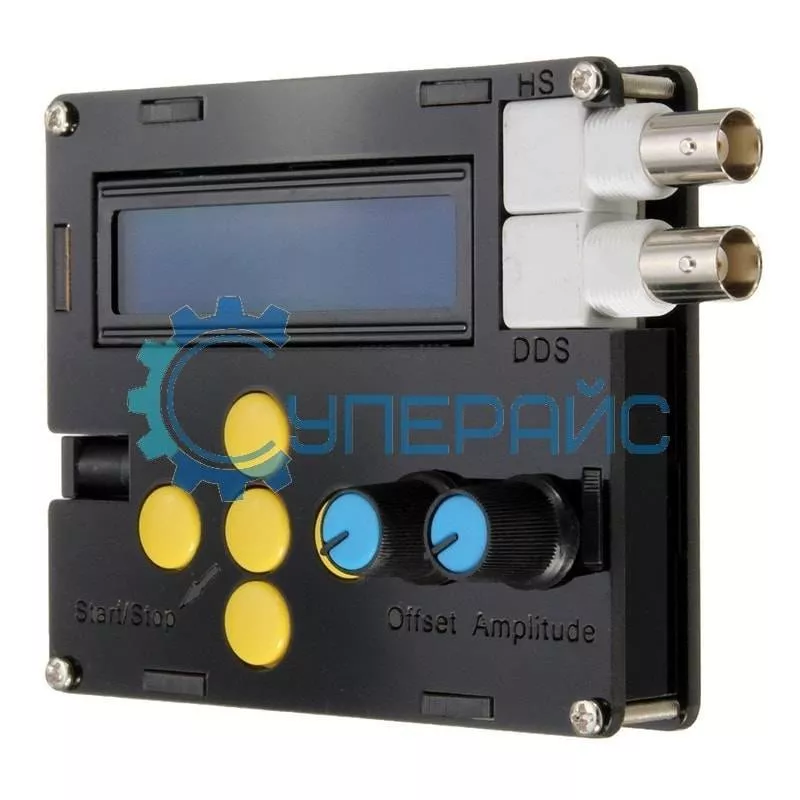

Кнопки управления:

Название Действие
Вверх выбор формы сигнала
Вниз выбор формы сигнала
Влево уменьшение частоты
Вправо увеличение частоты
Start\Stop включить/выключить

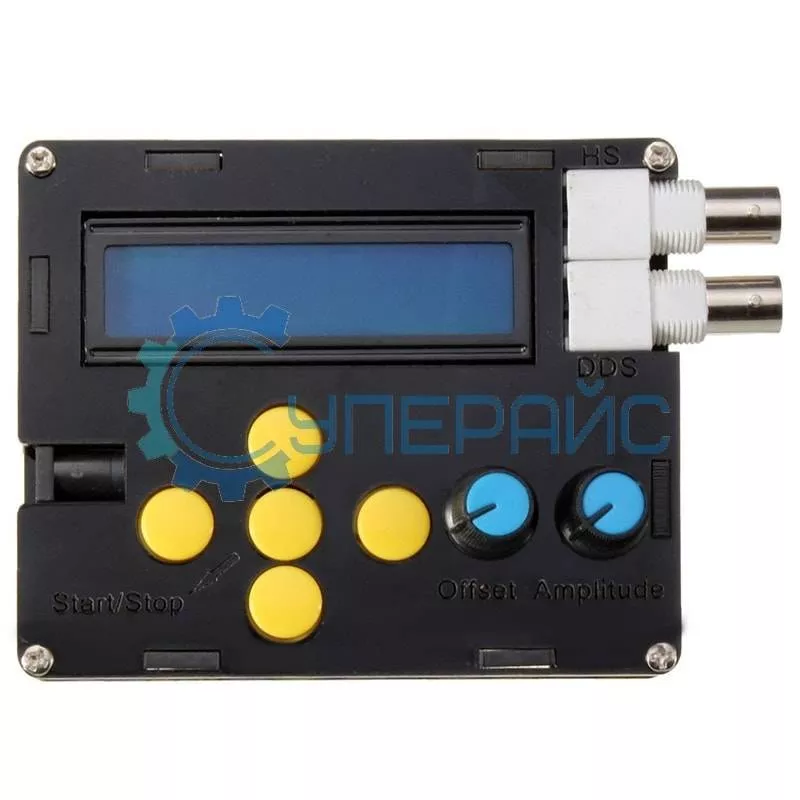

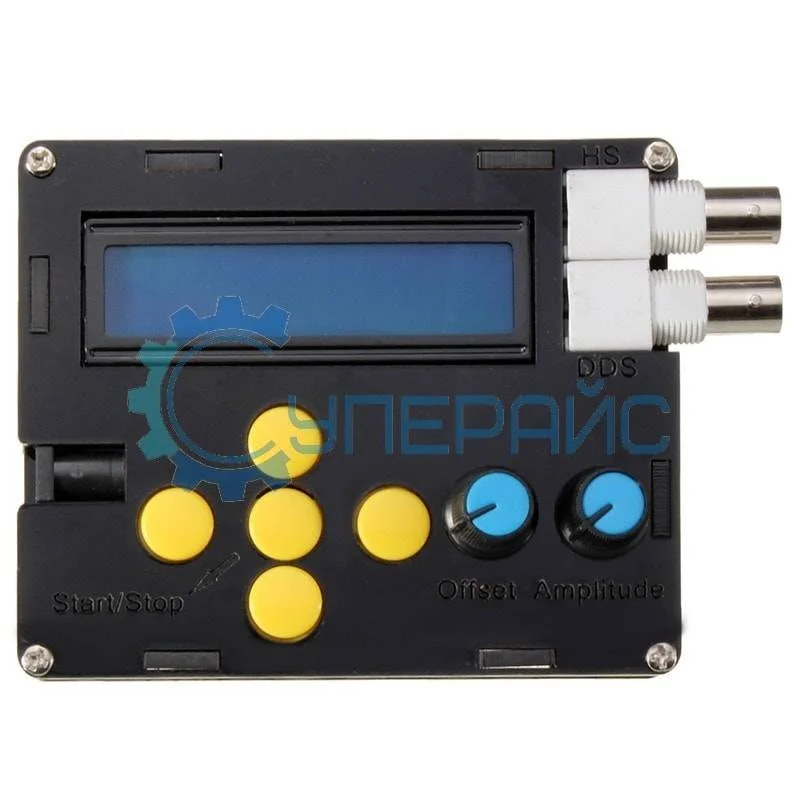

Простой функциональный генератор сигналов генератор сигналов DDS ZK-CLOCK (TL082)

Низкочастотный генератор синусоидального сигнала шагом регуляции 1-10000 Гц поставляется в собранном виде. Синусоида — не единственный тип сигнала, генерируемый схемой. Усилитель имеет на выходе сигнал в виде меандра, треугольника, пилы, белого шума и ЭКГ. ОУ вносит минимальные искажения.

DDS генератор имеет два выхода: низкочастотный, работающий для частот от 1 до 65,534 кГц и высокочастотный. Диапазон — от 1 до 8 МГц.

На выходе DDS амплитуду можно регулировать от 0,5 мВ до 14 В, а постоянное напряжение смещения — от 0,5 до 5 В. На высокочастотном выходе всегда фиксированная амплитуда сигнала — 5 В и отсутствует возможность задавать смещение.

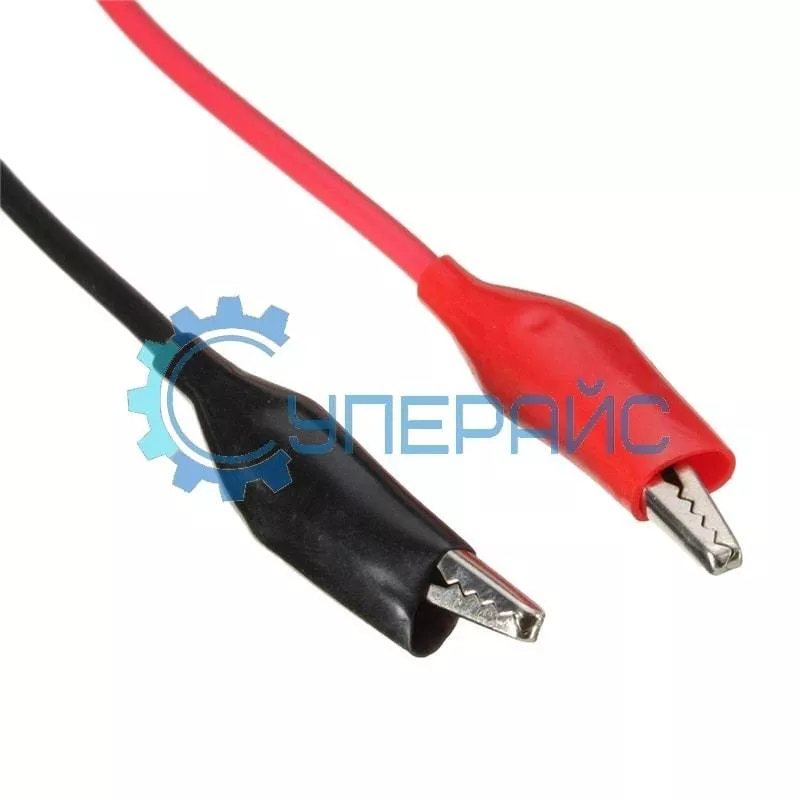

Выходное сопротивление ZK-CLOCK практически не нагружает входные цепи УНЧ, так как равно 20-200 Ом. При прекращении работы все предварительные настройки сохраняются. Блок питания имеется в комплекте, вместе с кабелем BNC-Alligator.

Простота управления TL082

Функциональный генератор на ОУ «прямой» регулировки частоты не имеет. Надо остановить его, подобрать частоту и снова запустить. Во избежание лишних нажатий, при выборе режимов, амплитуд и частот в приборе используется 5 кнопок и два регулятора. Напряжение питания — 7 - 9 В.

Печатная плата устройства выполнена из гетинакса достаточной толщины и позволяет избежать разрыва дорожек при ее случайном изгибании или монтаже. Дорожки покрыты прочным, непрозрачным лаком. Центральное размещение кнопок на передней панели генератора исключает его наклоны во время работы.

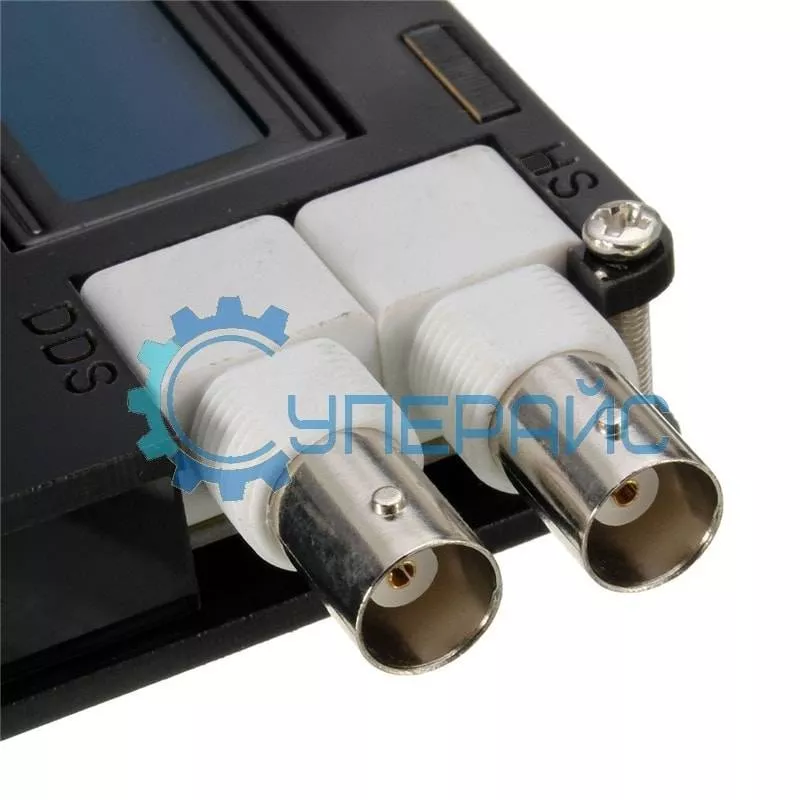

Высокочастотный и низкочастотный выходы расположены рядом, на углу модели. Этот момент также способствует удобству эксплуатации. В комплект устройсва входит корпус, адаптер и шнур для соединения выходов с тестируемым устройством.

Комментарии по пользованию

Прибор предназначен для работы с низкочастотными сигналами, не превышающими 20 кГц. На этой частоте становятся заметными небольшие, пилообразные колебания, вдоль линии синусоиды. При настройке высококачественных усилителей низкой частоты может случиться так, что они будут восприняты за искажения, вносимые усилителем. Следует учесть, что на частотах больших 14 кГц, прямоугольные импульсы имеют значительные «выбросы», как на фронте, так и на спаде. Их величина составляет 1,5 от амплитуды.

На высокочастотном входе имеется 4 фиксированные частоты: 1, 2, 4 и 8 МГц. С увеличением частоты происходит большее искажение формы прямоугольных импульсов и величина выбросов.
