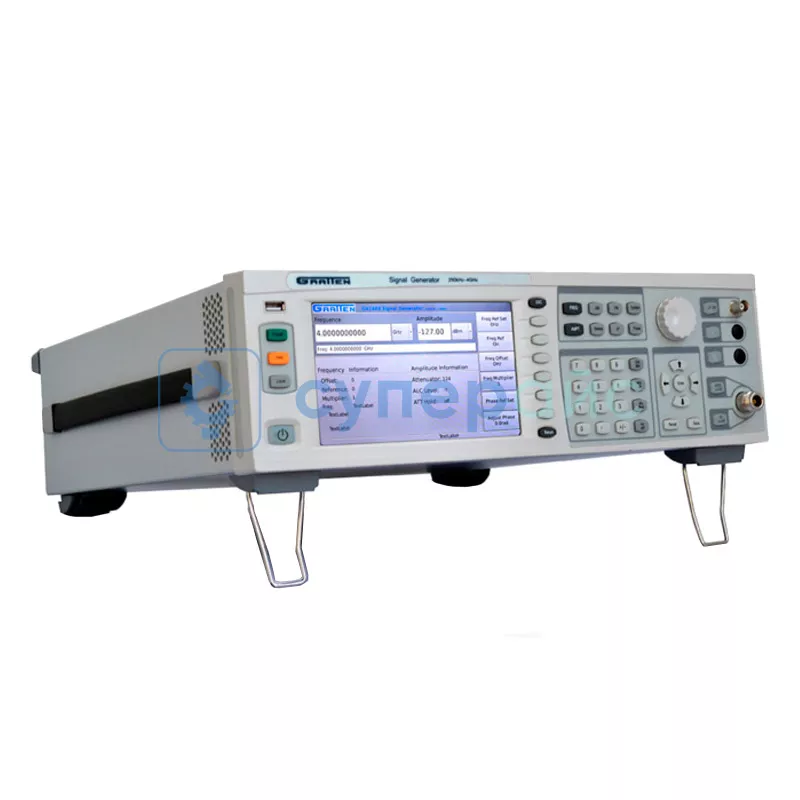

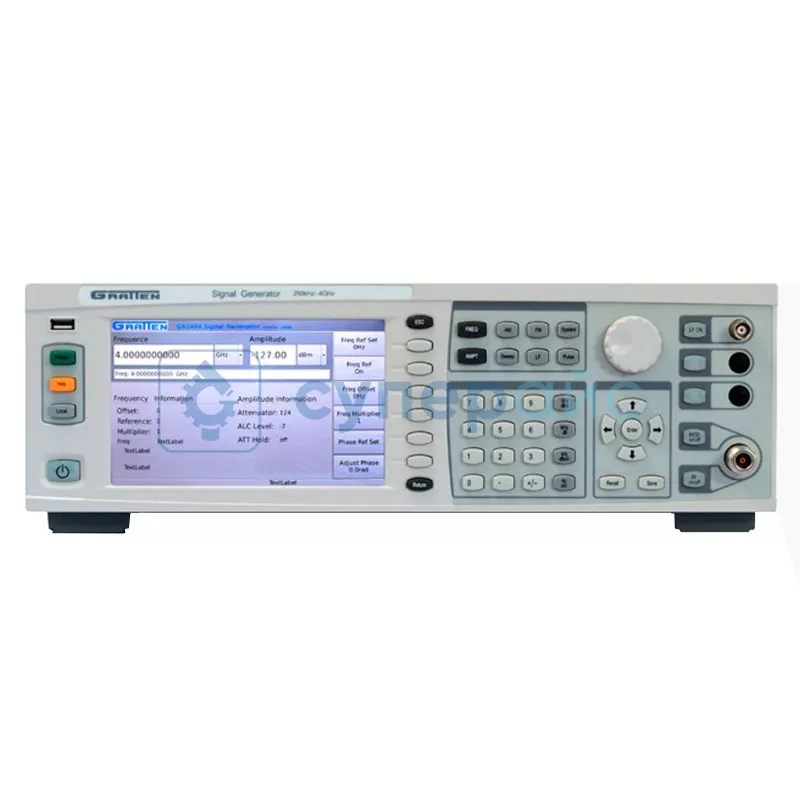

Генератор сигналов высокочастотный Atten (Gratten) GA1483
Код товара: 5627
Гарантия 12 месяцев
О товаре Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульс
Диапазон частот: 250 кГц ~ 3 ГГц
Диапазон амплитуды: -127 ~ +13 дБм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульс
Диапазон частот: 250 кГц ~ 3 ГГц
Диапазон амплитуды: -127 ~ +13 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GRATTEN GA1483
| Частотные характеристики | |
| Диапазон частот |
250 кГц ~ 3 ГГц |
| Разрешающая способность | 0,1 Гц |
|
Вход внешнего сигнала опорной частоты |
|
| Частота |
10 МГц |
| Скорость старения |
± 10-6/год |
| Уровень |
≥ 0.35 Вскз |
| Точность |
≤ ± 10-7 |
|
Выход сигнала опорной частоты |
|
| Частота | 10 МГц |
| Уровень | 0.5 ~ 2 Вскз |
| Коннектор | BNC "мама", 50 Ом |
| Выходные характеристики | |
| Диапазон амплитуд | -127 ~ +13 дБм |
| Разрешение по амплитуде | 0,01 дБ |
| Точность | ≤ ±1 дБ (≥ -120 дБм)；≤ ±1,8 дБ (≥ -127 дБм) |
| Фазовый шум | ≤ -115 дБн/Гц |
| Остаточная частотная модуляция | ≤ 10 Гц (пик) |
| Гармоники | ≤ -30 дБн |
| Субгармоники | ≤ -50 дБн |
| Коэффициент стоячей волны | ≤ 1,8 |
| Выходной импеданс | 80 Ом |
| Характеристики модуляции | |
| Амплитудная модуляция | |
| Частота модуляции | 20 Гц ~ 20 кГц |
| Глубина модуляции | 0 ~ 100% |
| Амплитудная погрешность | ≤ ± (установленное значение × 5% + 0,2%) |
| Искажение | < 2% |
| Частотная модуляция | |
| Частота модуляции | 20 Гц ~ 80 кГц |
| Смещение частоты |
20 Гц ~ 100 кГц |
| Частотная погрешность | ≤ ± (установленное значение × 5% + 0,2%) |
| Искажение | < 1% |
| Фазовая модуляция | |
| Частота модуляции |
300 Гц ~ 20 кГц |
| Девиация фазы |
0 ~ 10 рад (< 10 кГц) 0 ~ 5 рад (≤ 20 кГц) |
| Фазовая погрешность | ≤ ± (установленное значение × 5% + 0,2 рад) |
| Искажение | < 1,5 % |
| Импульсная модуляция | |
| Время нарастания/спада |
≤ 60 нс |
| Длительность импульса | 1 с ~ 2 с |
| Ширина импульса | 400 нс ~ 1 с |

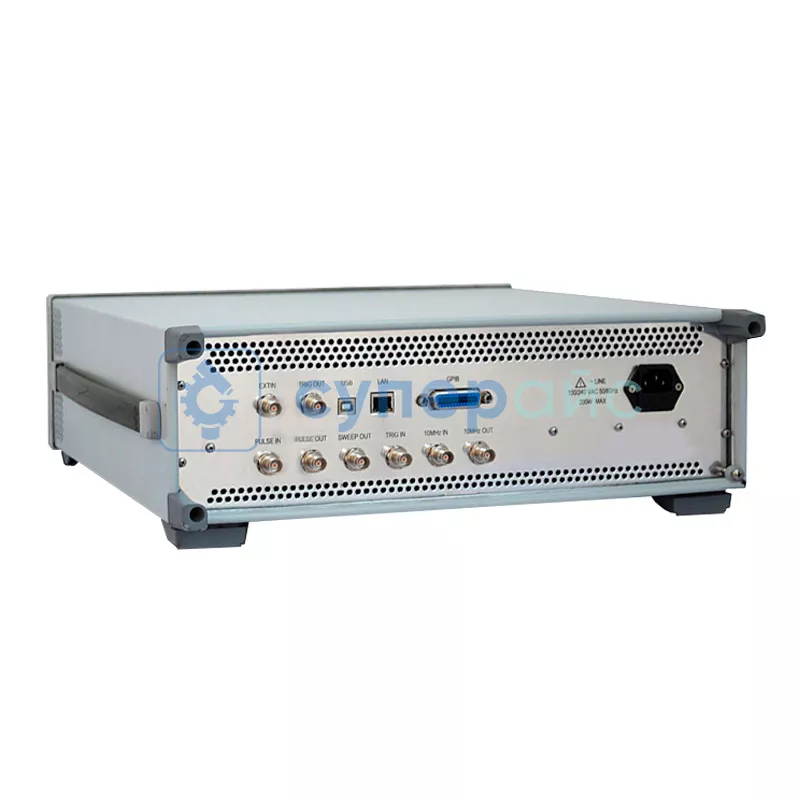

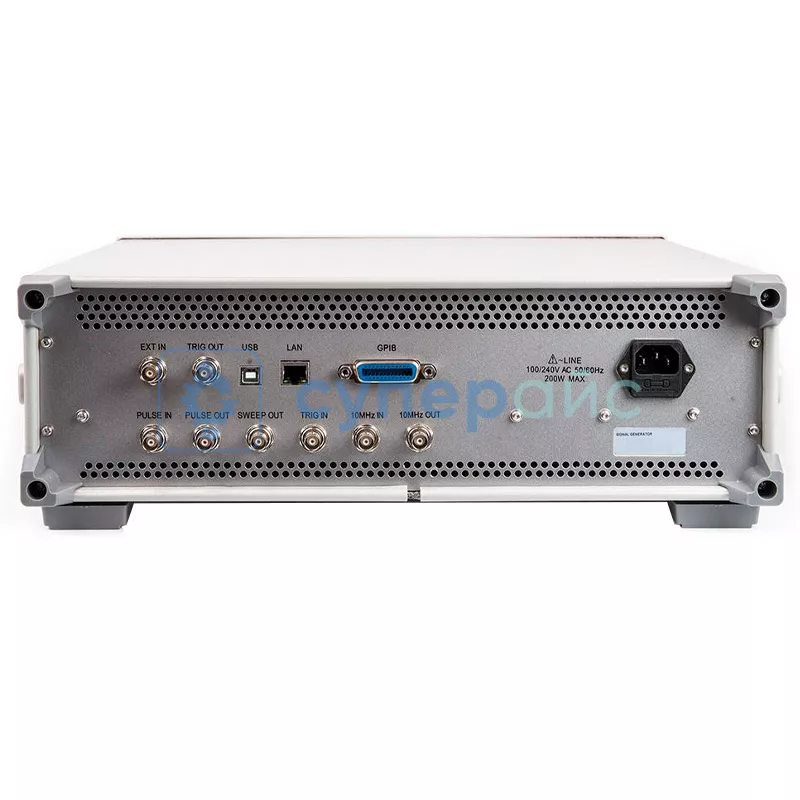

| Задняя панель | |
| TRIG IN |
форма сигнала: синус, квадрат; уровень ≥ 2,5 В (пик-пик) |
| TRIG OUT | форма сигнала: импульс |
| SWEEP OUT |
форма сигнала: пила уровень 1 ~ 3,5 В |
| PULSE OUT |
форма сигнала: как при импульсной модуляции уровень: низкий ≤ 0,8 В, высокий ≥ 2,4 В |
| Характеристики генератора низких частот | |
| Частота и форма сигнала |
20 Гц ~ 100 кГц (синусоидальная, треугольная, пилообразная волна) 20 Гц ~ 20 кГц (квадратная волна) 50 мс ~ 20 с (импульс) |
| Выходные характеристики | |
| Амплитуда | 0 ~ 3 В (пик-пик) |
| Погрешность амплитуды |
≤ 5% |
|
Гармоническое искажение |
≤ 70 дБн |
| Общие характеристики | |
| Интерфейс |
LAN, USB, GPIB |
| Дисплей | 7" TFT, 800x480 пикс |
| Температура хранения | -40℃ ~ +70℃ |
| Рабочая температура | 0℃ ~ +40℃ |
| Питание | 100 В ~ 240 В (50/60 Гц) |
| Габариты | 426 мм x 133 мм x 450 мм |
| Вес | ≤ 10 кг |
| Комплектация |
генератор сигналов Atten GA1483 – 1 шт диск с ПО – 1 шт кабель питания – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Многофункциональный генератор сигналов Atten (Gratten) GA1483
Нужен надёжный прибор для вашей лаборатории или проекта? Представляем высокоточное устройство от Atten (Gratten) — высокочастотный генератор различных сигналов GA1483. Расширенные функциональные возможности сделали его востребованным помощником для инженеров, техников или электронщиков.
Функциональное оборудование для профессиональных задач
Это выбор для создания различных сигналов, включая синусоиду, прямоугольные, треугольные или произвольные формы. Диапазон частот от 250 кГц до 3 ГГц предоставляет гибкость в настройке под любые требования исследовательского или инженерного проекта.
Его преимущества:
- Настольное исполнение делает его практичным и лёгким в установке и эксплуатации.
- Интуитивно понятный интерфейс с ярким ЖК-дисплеем гарантирует лёгкую настройку и контроль параметров.
- Поддержка модуляции позволяет создавать сложные сигналы для различных экспериментов и тестирования: поддерживаются AM, FM, PM, FSK, ASK, PWM и другие.
- Встроенный генератор шума для генерации шумовых сигналов.
- Возможность удалённого управления по USB или LAN для удобства работы на расстоянии.
- Стабильность частоты и амплитуды гарантирует точные измерения.
Генератор сигналов высокочастотный Atten (Gratten) GA1483 — надёжное и функциональное устройство, которое станет помощником в исследовательской работе. Благодаря смещённому вверх диапазону частот и универсальности, он подойдёт для многих задач в области научных и инженерных исследований.
Обзорная таблица генераторов высоких частот Atten
| Характеристики | GA1484A | GA1484C | GA1484B | GA1483 |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульс | |||
| Диапазон частот | 250 кГц ~ 4 ГГц | 250 кГц ~ 4 ГГц | 250 кГц ~ 4 ГГц | 250 кГц ~ 3 ГГц |
| Диапазон амплитуды | -110 ~ +13 дБм | -115 ~ +17 дБм | -127 ~ +13 дБм | -127 ~ +13 дБм |
| Вид | Настольный (стационарный) | |||
| Категория по частотному диапазону | генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц) | |||
| Количество каналов | 1 | |||
| Минимальная частота, Гц | 250000 | |||
| Максимальная частота, МГц | 4000 | |||
| Амплитуда, Vp-p | > 3 | |||
| Виды модуляции | АМ/ ЧМ/ ФМ/ ИМ | |||
| Генератор качающейся частоты (ГКЧ) | Нет | |||
| Диагональ встроенного дисплея (размер), дюйм | 7 | |||
| Точность, % | 0.0001 | |||
| Интерфейс передачи данных | USB/ LAN/ GPIB | USB/ LAN/ GPIB | USB/ LAN/ GPIB | USB/ LAN |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
