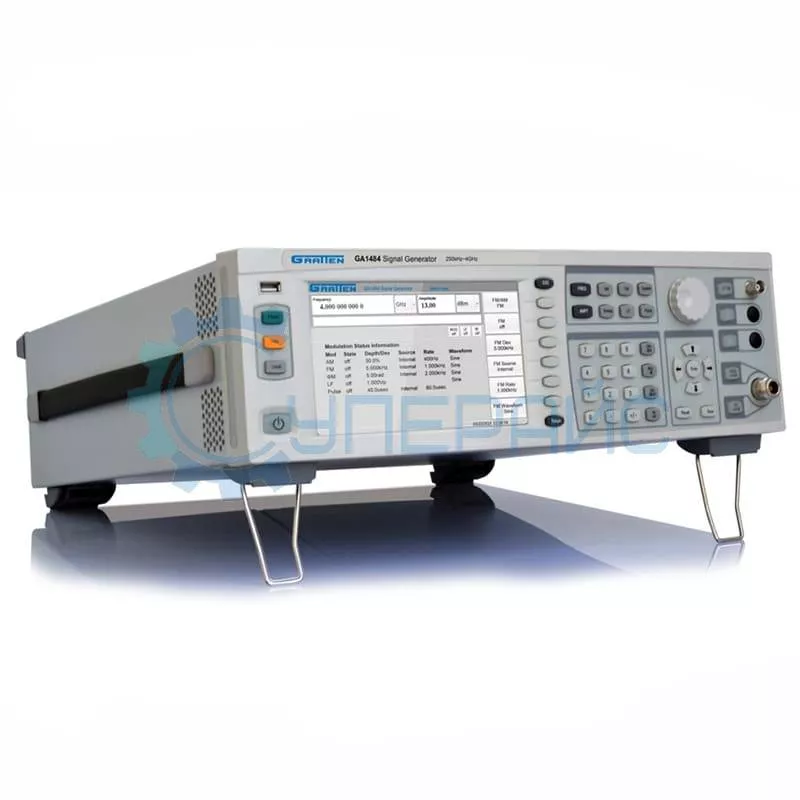

Генератор ВЧ сигналов Atten (Gratten) GA1484C
874 099 ₽
874 099 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5637
Модель (серия)
GA1484C
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Atten GA1484C
Общие данные
Артикул (код товара)
5637
Производитель (бренд)
Модель (серия)
GA1484C
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Категория по частотному диапазону
Кол-во каналов
Макс. частота
4 ГГц
Мин. частота
250 кГц
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор импульсов
Точность, %
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ИМ
ЧМ
ФМ
ИМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
GPIB
LAN
GPIB
Габариты и вес
Вес нетто, кг
Описание Atten GA1484C
ВНИМАНИЕ! Производство генератора ВЧ сигналов Atten (Gratten) GA1484C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный генератор сигналов Rigol DG5354 Pro
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GRATTEN GA1484C
| Частотные характеристики | |
| Диапазон частот |
250 кГц ~ 4 ГГц |
| Разрешающая способность | 0,1 Гц |
|
Вход внешнего сигнала опорной частоты |
|
| Частота |
10 МГц |
| Скорость старения |
± 10-6/год |
| Уровень |
≥ 0.35 Вскз |
| Точность |
≤ ± 10-7 |
|
Выход сигнала опорной частоты |
|
| Частота | 10 МГц |
| Уровень | 0.5 ~ 2 Вскз |
| Коннектор | BNC "мама", 50 Ом |
| Выходные характеристики | |
| Диапазон амплитуд | -115 ~ +17 дБм |
| Разрешение по амплитуде | 0,01 дБ |
| Точность | ≤ ±1 дБ (≥ -120 дБм)；≤ ±1,8 дБ (≥ -127 дБм) |
| Фазовый шум | ≤ -115 дБн/Гц |
| Остаточная частотная модуляция | ≤ 10 Гц (пик) |
| Гармоники | ≤ -30 дБн |
| Субгармоники | ≤ -50 дБн |
| Коэффициент стоячей волны | ≤ 1,8 |
| Выходной импеданс | 80 Ом |
| Характеристики модуляции | |
| Амплитудная модуляция | |
| Частота модуляции | 20 Гц ~ 20 кГц |
| Глубина модуляции | 0 ~ 100% |
| Амплитудная погрешность | ≤ ± (установленное значение × 5% + 0,2%) |
| Искажение | < 2% |
| Частотная модуляция | |
| Частота модуляции | 20 Гц ~ 80 кГц |
| Смещение частоты |
20 Гц ~ 100 кГц |
| Частотная погрешность | ≤ ± (установленное значение × 5% + 0,2%) |
| Искажение | < 1% |
| Фазовая модуляция | |
| Частота модуляции |
300 Гц ~ 20 кГц |
| Девиация фазы |
0 ~ 10 рад (< 10 кГц) 0 ~ 5 рад (≤ 20 кГц) |
| Фазовая погрешность | ≤ ± (установленное значение × 5% + 0,2 рад) |
| Искажение | < 1,5 % |
| Импульсная модуляция | |
| Время нарастания/спада |
≤ 60 нс |
| Длительность импульса | 1 с ~ 2 с |
| Ширина импульса | 400 нс ~ 1 с |

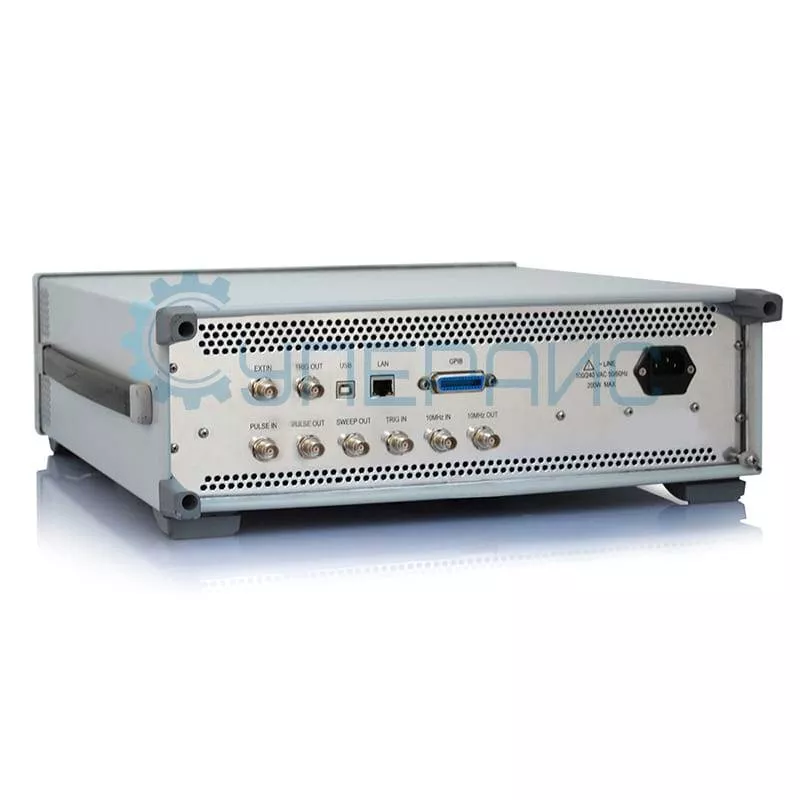

| Задняя панель | |
| TRIG IN |
форма сигнала: синус, квадрат; уровень ≥ 2,5 В (пик-пик) |
| TRIG OUT | форма сигнала: импульс |
| SWEEP OUT |
форма сигнала: пила уровень 1 ~ 3,5 В |
| PULSE OUT |
форма сигнала: как при импульсной модуляции уровень: низкий ≤ 0,8 В, высокий ≥ 2,4 В |
| Характеристики генератора низких частот | |
| Частота и форма сигнала |
20 Гц ~ 100 кГц (синусоидальная, треугольная, пилообразная волна) 20 Гц ~ 20 кГц (квадратная волна) 50 мс ~ 20 с (импульс) |
| Выходные характеристики | |
| Амплитуда | 0 ~ 3 В (пик-пик) |
| Погрешность амплитуды |
≤ 5% |
|
Гармоническое искажение |
≤ 70 дБн |
| Общие характеристики | |
| Интерфейс |
LAN, USB, GPIB |
| Дисплей | 7" TFT, 800x480 пикс |
| Температура хранения | -40℃ ~ +70℃ |
| Рабочая температура | 0℃ ~ +40℃ |
| Питание | 100 В ~ 240 В (50/60 Гц) |
| Габариты | 426 мм x 133 мм x 450 мм |
| Вес | ≤ 10 кг |
| Комплектация |
генератор сигналов Atten GA1484C – 1 шт диск с ПО – 1 шт кабель питания – 1 шт инструкция по эксплуатации – 1 шт |
Обзорная таблица генераторов высоких частот Atten
| Характеристики | GA1484A | GA1484C | GA1484B | GA1483 |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульс | |||
| Диапазон частот | 250 кГц ~ 4 ГГц | 250 кГц ~ 4 ГГц | 250 кГц ~ 4 ГГц | 250 кГц ~ 3 ГГц |
| Диапазон амплитуды | -110 ~ +13 дБм | -115 ~ +17 дБм | -127 ~ +13 дБм | -127 ~ +13 дБм |
| Вид | Настольный (стационарный) | |||
| Категория по частотному диапазону | генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц) | |||
| Количество каналов | 1 | |||
| Минимальная частота, Гц | 250000 | |||
| Максимальная частота, МГц | 4000 | |||
| Амплитуда, Vp-p | > 3 | |||
| Виды модуляции | АМ/ ЧМ/ ФМ/ ИМ | |||
| Генератор качающейся частоты (ГКЧ) | Нет | |||
| Диагональ встроенного дисплея (размер), дюйм | 7 | |||
| Точность, % | 0.0001 | |||
| Интерфейс передачи данных | USB/ LAN/ GPIB | USB/ LAN/ GPIB | USB/ LAN/ GPIB | USB/ LAN |
Документация и ПО Atten GA1484C
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала Atten (Gratten) серии GA148X
Язык:
Русский
Размер и тип:
1,64 МБ,
pdf
Инструкция по эксплуатации для генератора сигналов Atten (Gratten) GA1484C
Язык:
Английский
Размер и тип:
2,09 МБ,
PDF
Спецификация генератора сигналов Atten (Gratten) GA1484C
Язык:
Английский
Размер и тип:
1,37 МБ,
PDF
