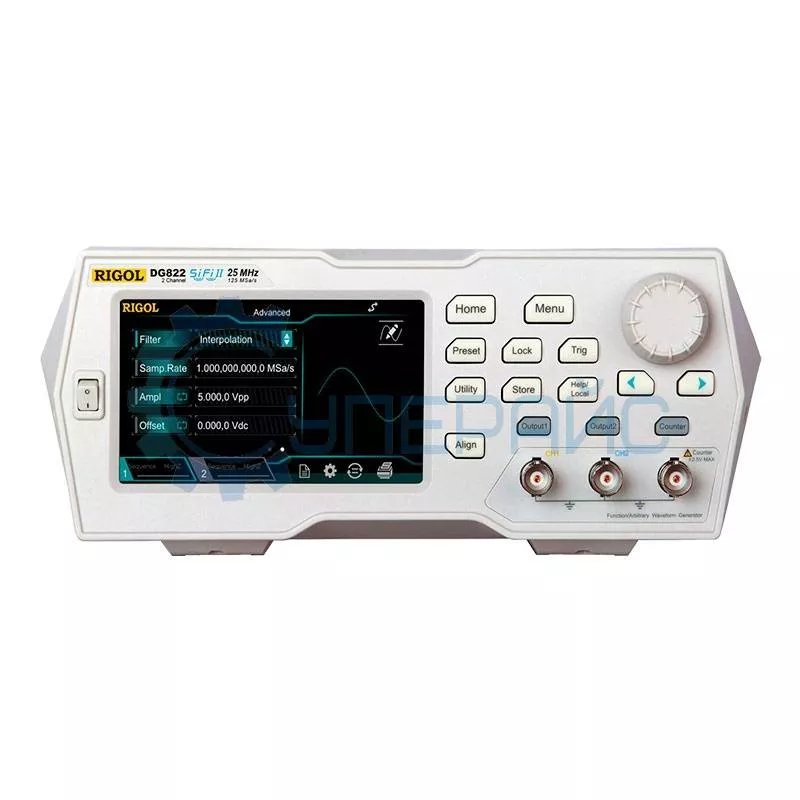

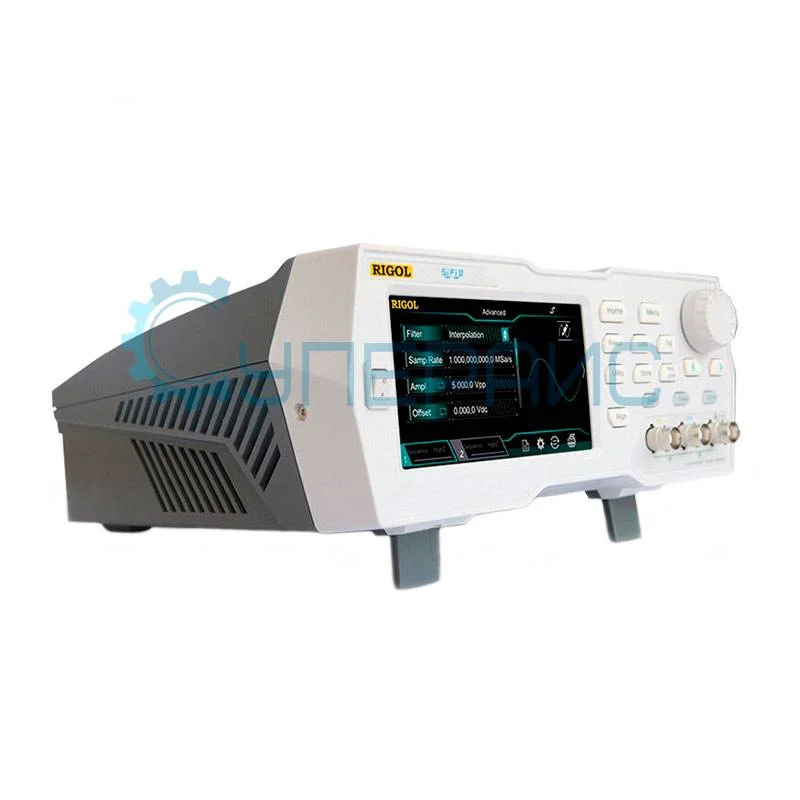

Высокочастотный генератор сигналов Rigol DG822 с дисплеем
32 929 ₽
32 929 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9020
Модель (серия)
DG822
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG822
Общие данные
Артикул (код товара)
9020
Производитель (бренд)
Модель (серия)
DG822
Страна производства
Гарантия, мес.
36
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание RIGOL DG822
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Rigol DG822
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 25 МГц | ||
| Частота дискретизации | 125 МВыб/с | ||
| Диапазон частот | 1 мкГц - 25 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 2 Мб | ||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, гармонические, DC, двухтональные, произвольные | ||
| Произвольные формы сигналов | экспоненциальные (возрастание, убывание), Гаусса, Лоренца и тд. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 25 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 10 МГц | ||
| Импульсный сигнал | 1 мкГц - 10 МГц | ||
| Пилообразный сигнал | 1 мкГц - 500 кГц | ||
| Гармонический сигнал | 1 мкГц - 10 МГц | ||
| PRBS | 2 Кбит/с - 20 Мбит/с | ||
| Двухтональный сигнал | 1 мкГц - 20 МГц | ||
| RS232 | диапазон скоростей: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 | ||
| Произвольный сигнал | 1 мкГц - 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 1 ppm, 18°C - 28°C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 10 МГц: -55 дБ 10 МГц - 20 МГц: -50 дБ 20 МГц - 35 МГц: -40 дБ |
||
| Полное гармоническое искажение | < 0.075% (10 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 9 нс | ||
| Выброс | ≤ 5% | ||
| Скважность | 0,01% - 99,99% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Импульс | 16 нс - 1000 кс | ||
| Ширина импульса | ≥ 8 нс | ||
| Период фронта | 9 нс - 10 с | ||
| Выброс | < 5% | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 10 МГц | ||
| Глубина памяти | 2 Мб | ||
| Минимальное время нарастания/спада | ≥ 8 нс | ||
| Выброс | ≤ 5% | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 10 МГц: 1 мВ - 10 В ≤ 30 МГц: 1 мВ - 5 В ≤ 35 МГц: 1 мВ - 2.5 В |
||
| Точность | ± 1% + 5 мВ | ||
| Импеданс | 50 Ом | ||
| Защита от | короткого замыкания и перегрузки | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный, логарифмический, шаговый | ||
| Время развертки | 1 мс - 500 с | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная, DC, двухтональная, гармоническая | ||
| Несущая частота | 2 мГц - 25 МГц | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Глубина | 0 - 120% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Отклонение фазы | 0° - 360° | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| ASK, FSK, PSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота | 2 мГц - 1 МГц | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 60 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Функции измерений | частота, период, положительная/отрицательная ширина импульса, рабочий цикл | ||
| Диапазон входной частоты | 1 мкГц - 240 МГц | ||
| Период измерений | 4 нс - 1 кс | ||
| Разрешение по частоте | 7 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 65 Гц | ||
| Потребляемая мощность | < 30 Вт | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты изделия | 268 х 237,4 х 97 мм | ||
| Габариты упаковки | 320 х 290 х 160 мм | ||
| Вес нетто | 1,75 кг | ||
| Вес брутто | 2,65 кг | ||

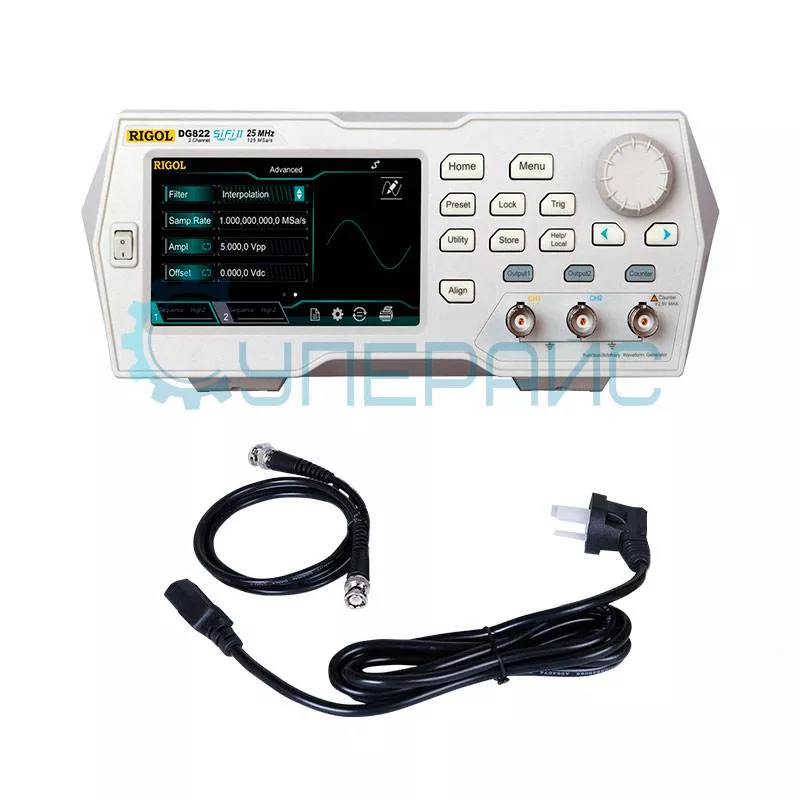

| Комплектация | генератор сигналов Rigol DG822 - 1 шт | ||
|
|
кабель питания - 1 шт BNC кабель - 1 шт инструкция по эксплуатации - 1 шт |
||
Rigol DG822
Модель RIGOL DG822 – высокопроизводительное устройство для генерирования сигналов с помощью современной технологии поточечной генерации SiFi II. С его помощью можно задавать сигнальные последовательности с очень высокой точностью, практически без искажений и шумов. Возможности прибора легко покроют потребности электротехнических лабораторий, мастерских, а также подойдут для учебных целей.
Особенности
Кроме использования инновационной технологии генерации сигналов, генератор RIGOL DG 822 отличается большим набором встроенных функций: до 160 стандартных форм (синусоидальная, ступенчатая, импульсы и т. д.) и возможность задания сигнала с помощью двух миллионов точек. Из других преимуществ выделим:
- встроенный частотомер и генератор гармоник;
- широкий выбор типов модуляции;
- генерирование комбинированных сигнальных последовательностей;
- отличные характеристики производительности: полоса пропускания до 25 МГц, частота дискретизации 125 МВыб/с, глубина памяти 2 Мб и вертикальное разрешение 16 бит.
Оснащен двумя каналами с одинаковыми возможностями. Вся информация отображается на широком дисплее с диагональю до 4,3 дюйма. Управлять устройством можно через кнопки на лицевой панели или дистанционно с помощью компьютера. Программное обеспечение можно скачать на нашем сайте в разделе «Документация и ПО».
