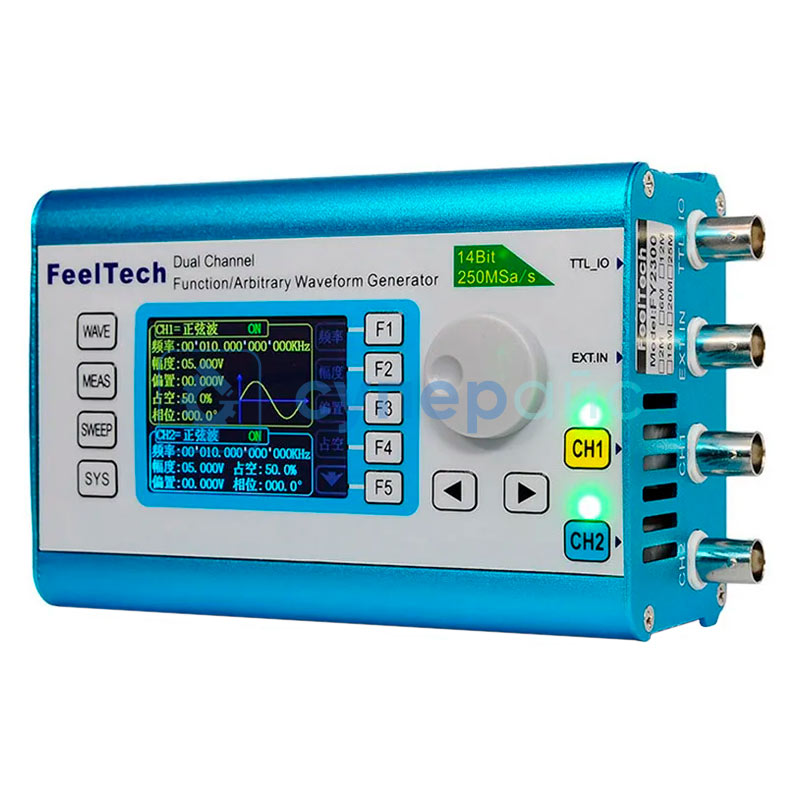

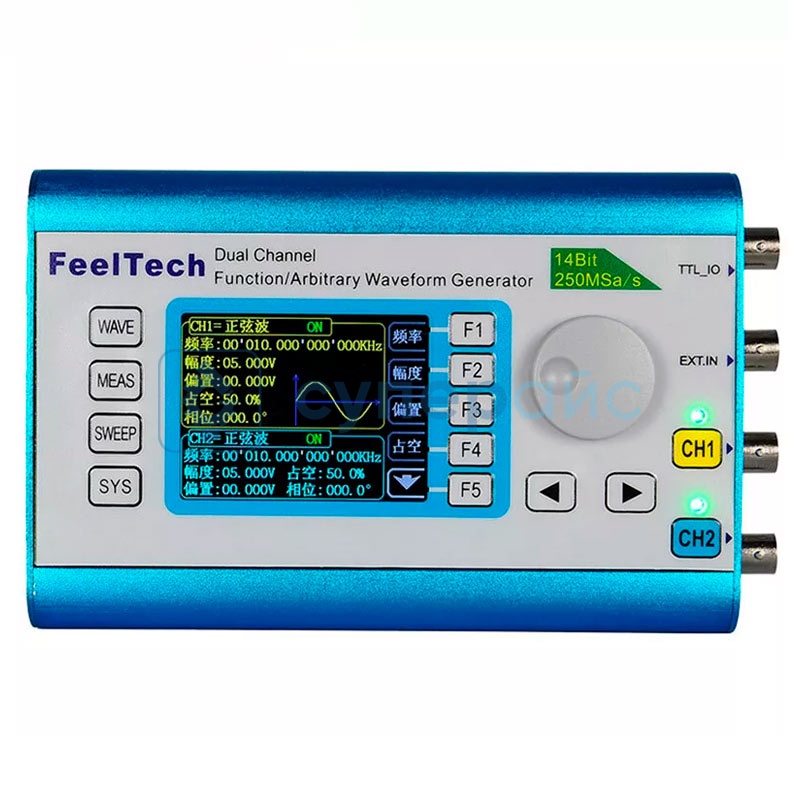

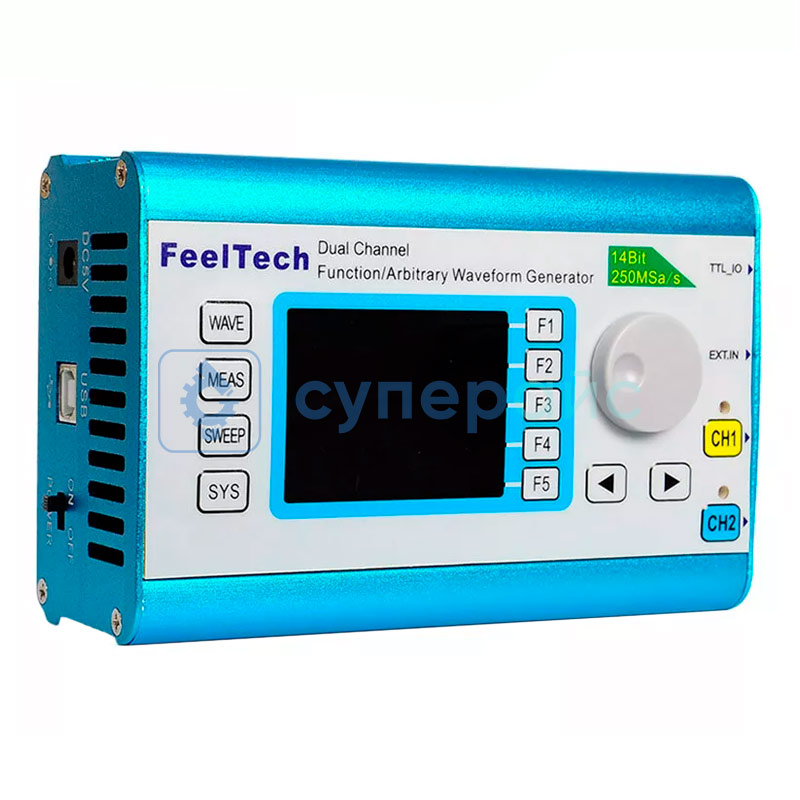

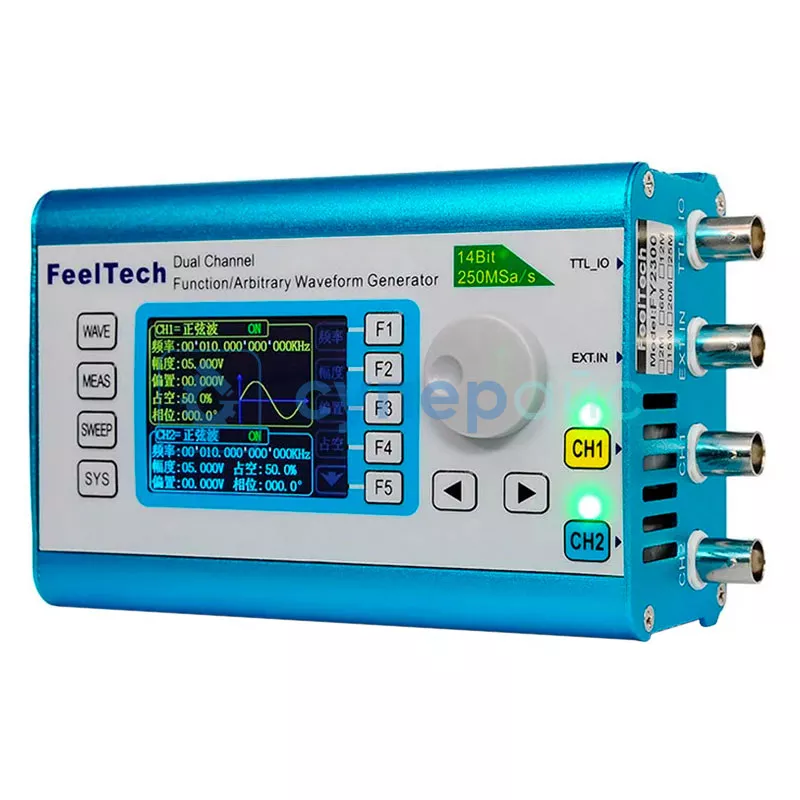

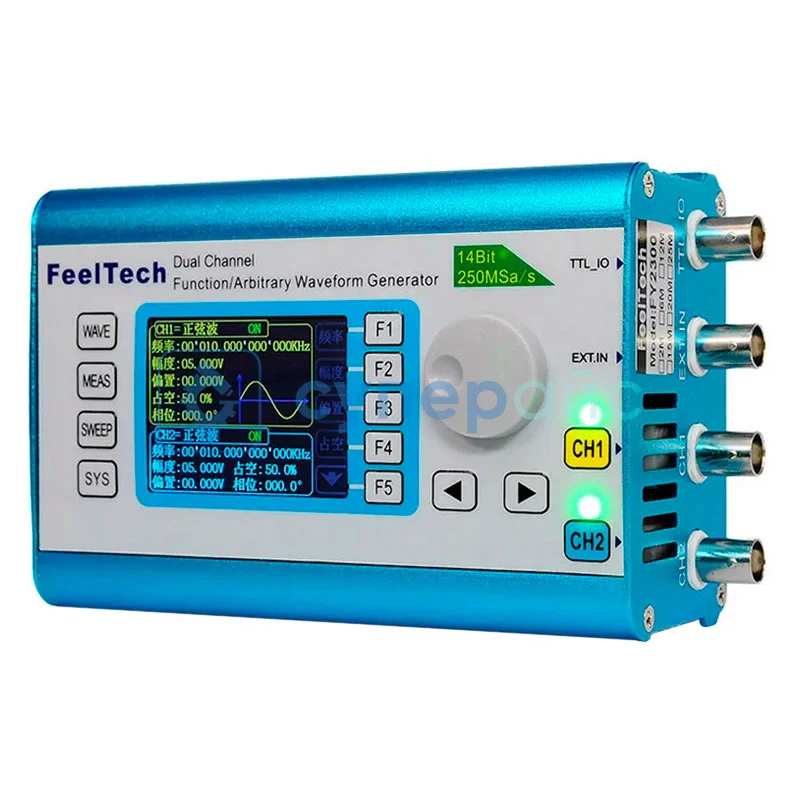

Генератор сигналов FeelTech FY2300H-25M
11 830 ₽
11 830 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
28287
Модель (серия)
FY2300H-25M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY2300H-25M
Артикул (код товара)
28287
Модель (серия)
FY2300H-25M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание FeelTech FY2300H-25M
Технические характеристики FeelTech FY2300H-25M
| Количество каналов | 2 |
| Диапазон частот | 0 - 25 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональная, шум, электрокардиограмма, синхроимпульсная, преобразования Лоренца, трапецивидная, узкоимпульсная, гауссовый белый шум, AM, FM, произвольная |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 60 МГц) |
| полное гармоническое искажение: < 0,8% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5%, время подъема: ≤ 10 нс |
| Пилообразная волна | линейность ≥ 98% (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 25 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 20 МГц импульс: 0 - 20 МГц TTL: 0 - 25 МГц другие: 0 - 20 МГц |
| Минимальное частотное разрешение | 1 мкГц |
| Точность частоты | ±5*10⁻⁶ |
| Диапазон регулировки фазы | 0 - 359,99° |
| Минимальное разрешение по фазе | 0,01° |
| Время нарастания сигнала | ≤ 20 нс |
| Выходные характеристики | |
| Диапазон выходной амплитуды | частота < 20 МГц: 10 mVpp - 20 Vpp |
| частота > 20 МГц: 10 mVpp - 5 Vpp | |
| Амплитудное разрешение | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | |
| Диапазон регулировки смещения |
±10 В (< 20 МГц) ±2,5 В (> 20 МГц) |
| Минимальное разрешение смещения | 1 мВ |
| Выход TTL | |
| Амплитуда | > 3 Vpp |
| Коэффициент развертывания | > 8 TTL |
| Время нарастания / спада уровня | ≤ 10 нс |
| Выход CMOS | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания / спада уровня | ≤ 10 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 0,01 Гц - 100 МГц |
| Точность измерения | 1 с, 10 с, 30 с, трёхскоростная регулировка |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | постоянные и переменный ток |
| Способ подсчета | ручной |
| Диапазон входного сигнала | 0,7 Vpp - 20 Vpp |
| Измерение длительности импульса | разрешение 5 с, макс. 10 с |
| Измерение цикла | разрешение 5 с, макс. 10 с |
| Функция сканирования | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Объект развертки | частота, амплитуда, смещение, рабочий цикл |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) |
| Хранение | 20 записей |
| Интерфейс | USB |
| Скорость передачи данных | 9600 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты | 140 х 95 х 54,2 мм |
| Вес нетто | 450 г |
| Вес брутто | 700 г |
| Комплектация | генератор сигналов FeelTech FY2300H-25M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 2 шт клипсы Q9 – 2 шт кабель BNC-BNC – 1 шт |
|
