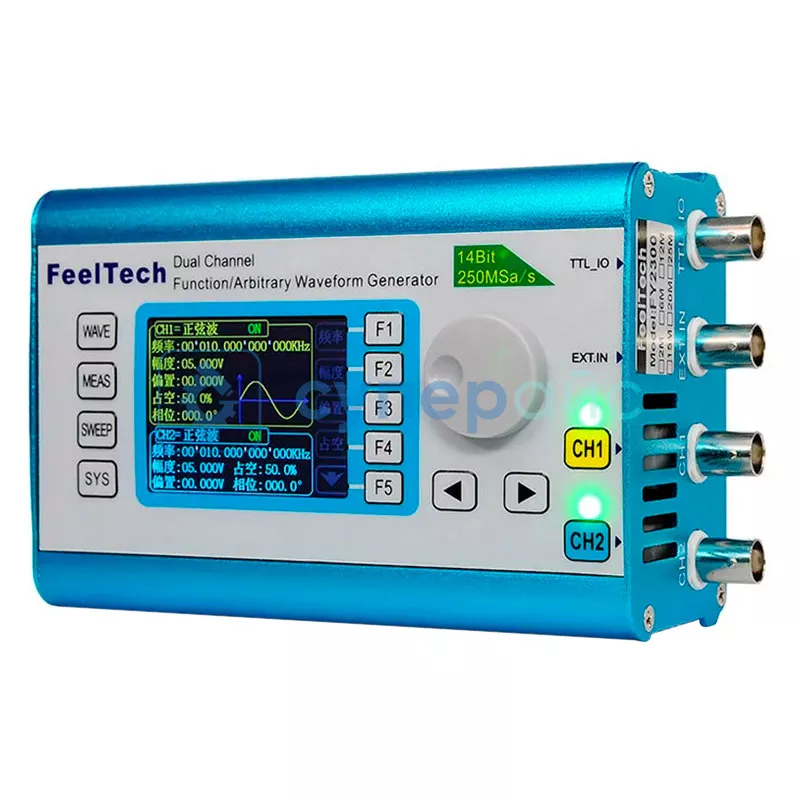

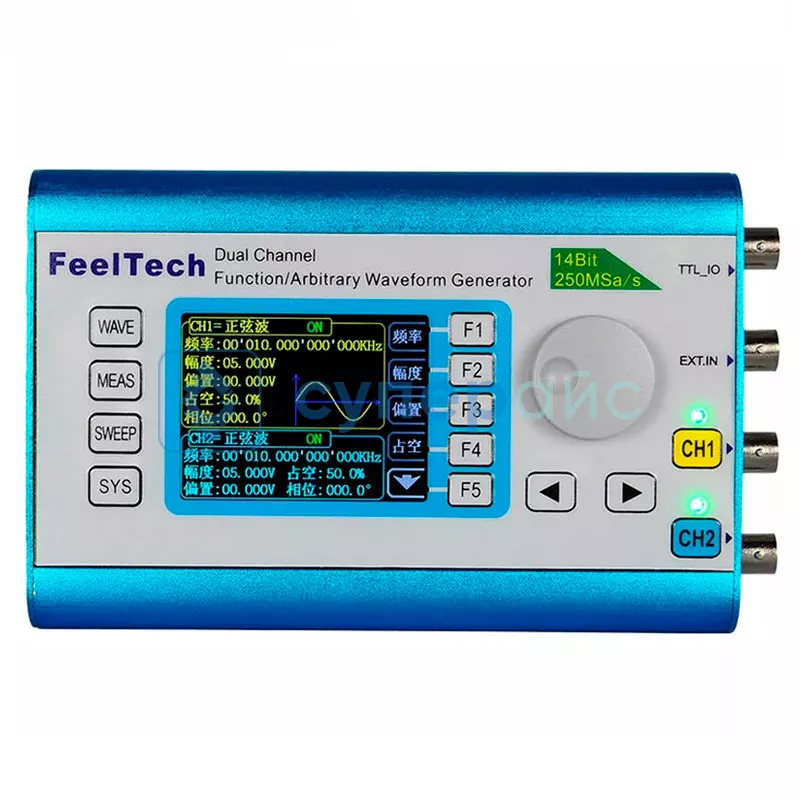

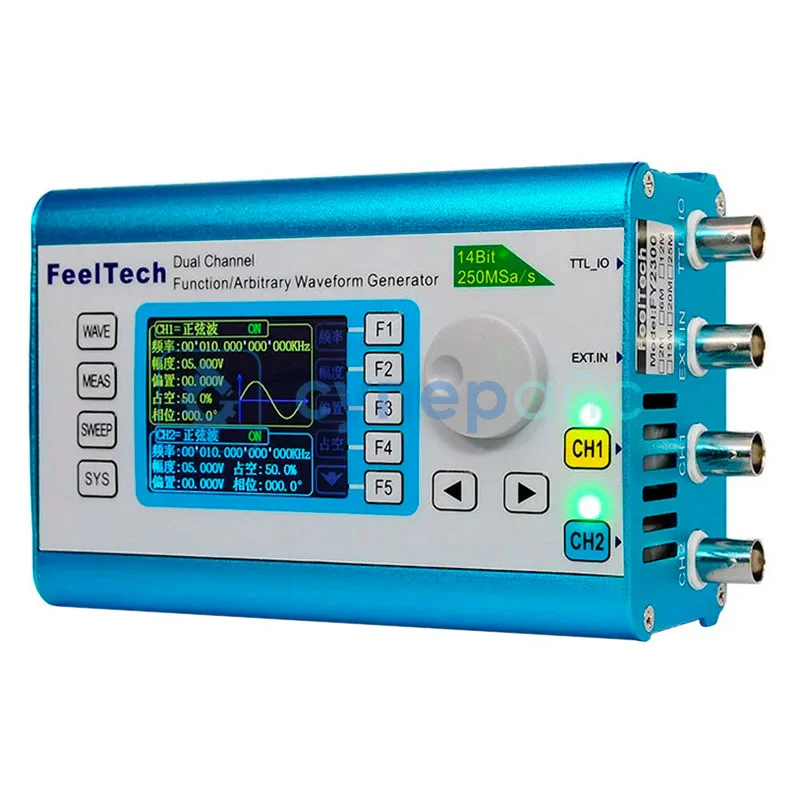

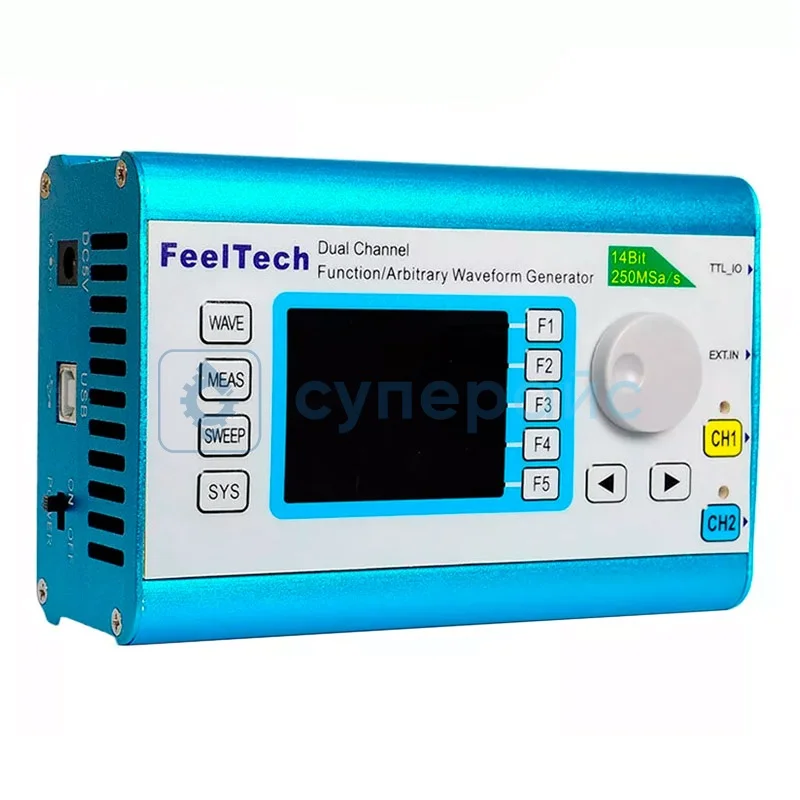

Генератор сигналов высокочастотный FeelTech FY2300H-30M
Код товара: 28288
Гарантия 12 месяцев
О товаре Минимальное частотное разрешение 1 мкГц
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, гауссовый белый шум, AM, FM, произвольная
Диапазон частот: 0 - 30 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Минимальное частотное разрешение 1 мкГц
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, гауссовый белый шум, AM, FM, произвольная
Диапазон частот: 0 - 30 МГц
Технические характеристики FeelTech FY2300H-30M
| Количество каналов | 2 |
| Диапазон частот | 0 - 30 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональная, шум, электрокардиограмма, синхроимпульсная, преобразования Лоренца, трапецивидная, узкоимпульсная, гауссовый белый шум, AM, FM, произвольная |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 60 МГц) |
| полное гармоническое искажение: < 0,8% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5%, время подъема: ≤ 10 нс |
| Пилообразная волна | линейность ≥ 98% (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 30 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 20 МГц импульс: 0 - 20 МГц TTL: 0 - 30 МГц другие: 0 - 20 МГц |
| Минимальное частотное разрешение | 1 мкГц |
| Точность частоты | ±5*10⁻⁶ |
| Диапазон регулировки фазы | 0 - 359,99° |
| Минимальное разрешение по фазе | 0,01° |
| Время нарастания сигнала | ≤ 20 нс |
| Выходные характеристики | |
| Диапазон выходной амплитуды | частота < 20 МГц: 10 mVpp - 20 Vpp |
| частота > 20 МГц: 10 mVpp - 5 Vpp | |
| Амплитудное разрешение | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | |
| Диапазон регулировки смещения |
±10 В (< 20 МГц) ±2,5 В (> 20 МГц) |
| Минимальное разрешение смещения | 1 мВ |
| Выход TTL | |
| Амплитуда | > 3 Vpp |
| Коэффициент развертывания | > 8 TTL |
| Время нарастания / спада уровня | ≤ 10 нс |
| Выход CMOS | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания / спада уровня | ≤ 10 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 0,01 Гц - 100 МГц |
| Точность измерения | 1 с, 10 с, 30 с, трёхскоростная регулировка |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | постоянные и переменный ток |
| Способ подсчета | ручной |
| Диапазон входного сигнала | 0,7 Vpp - 20 Vpp |
| Измерение длительности импульса | разрешение 5 с, макс. 10 с |
| Измерение цикла | разрешение 5 с, макс. 10 с |
| Функция сканирования | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Объект развертки | частота, амплитуда, смещение, рабочий цикл |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) |
| Хранение | 20 записей |
| Интерфейс | USB |
| Скорость передачи данных | 9600 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты | 140 х 95 х 54,2 мм |
| Вес нетто | 450 г |
| Вес брутто | 700 г |
| Комплектация | генератор сигналов FeelTech FY2300H-30M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 2 шт клипсы Q9 – 2 шт кабель BNC-BNC – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
