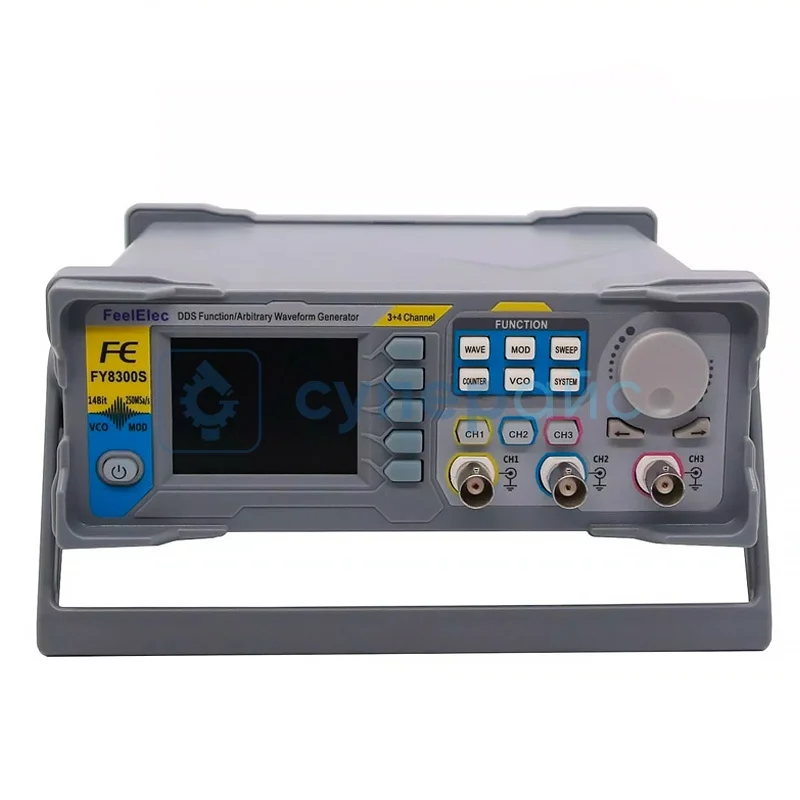

Генератор сигналов FeelTech FY8300S-30M
26 350 ₽
26 350 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
28322
Модель (серия)
FY8300S-30M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY8300S-30M
Артикул (код товара)
28322
Модель (серия)
FY8300S-30M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
30 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Показать больше
Показать меньше
Описание FeelTech FY8300S-30M
ВНИМАНИЕ! Производство генератора сигналов FeelTech FY8300S-30M ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Двухканальный генератор сигналов FeelTech FeelElec FY6900-30M
Технические характеристики FeelTech FY8300S-30M
| Количество каналов | 3 |
| Диапазон частот | 0 - 30 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, DC, полуволна, полная волна, многотональный, шум, кардиограмма, синхроимпульсный, узкоимпульсный, импульс Лоренца, гауссовый белый шум, AM, FM, произвольная и др. |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 50 дБн (<1 МГц); ≥ 45 дБ (1 МГц - 60 МГц) |
| полное гармоническое искажение: < 0,5% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 5%, время подъема: ≤ 15 нс |
| Пилообразная волна | линейность ≥ 99% (разрешение 0,01%) |
| Импульсная волна | диапазон рабочего цикла: 0,01 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 30 МГц прямоугольник: 0 - 20 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц TTL/CMOS: 0 - 10 МГц произвольные: 0 - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ±20 ppm |
| Стабильность | ±1 ppm / 3 часа |
| Выходные характеристики | |
| Диапазон выходной амплитуды |
частота < 5 МГц: 1 mVpp - 24 Vpp частота 5 - 10 МГц: 1 mVpp - 20 Vpp частота 10 - 20 МГц: 1 mVpp - 10 Vpp частота < 60 МГц: 1 mVpp - 5 Vpp |
| Амплитудное разрешение | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±2,5% (< 10 МГц) ±5% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | |
| Диапазон регулировки смещения |
±12 В (< 20 МГц) ±2,5 В (> 20 МГц) |
| Минимальное разрешение смещения | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| Выход TTL | |
| Амплитуда | > 3 Vpp |
| Коэффициент развертывания | > 8 TTL |
| Время нарастания / спада уровня | ≤ 10 нс |
| Выход CMOS | |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 12 В |
| Время нарастания / спада уровня | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
| Диапазон входного напряжения | 1 - 12 В |
| Частотомер | |
| Разрешение | 0,01 Гц (время выхода = 100 с) |
| Диапазон | 0,01 Гц - 100 МГц |
| Счетчик | |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | постоянные и переменный ток |
| Способ подсчета | ручной |
| Период | |
| Диапазон | 5 нс - 20 с |
| Ширина импульса | |
| Разрешение | 5 нс |
| Диапазон | 0 - 20 с |
| Рабочий цикл | |
| Диапазон | 0 - 100% |
| Функция сканирования | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Направление | вверх, вниз |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| VCO (управление выходным напряжением) | |
| Диапазон сигнала модуляции для входа | 0 - 5 В |
| Диапазон частот сигнала | 0 - 1000 Гц |
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением |
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| PM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний, внешний, ручной |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 1 мкГц - 10 МГц |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Количество | 1 - 1048575 |
| Источник запуска | внутренний, внешний (AC/DC) или ручной |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый ЖК, цветной (TFT) |
| Хранение | 12 записей |
| Интерфейс | USB |
| Питание | 100 - 240 В |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты | 200 х 190 х 90 мм |
| Вес нетто | 700 г |
| Вес брутто | 1,1 кг |

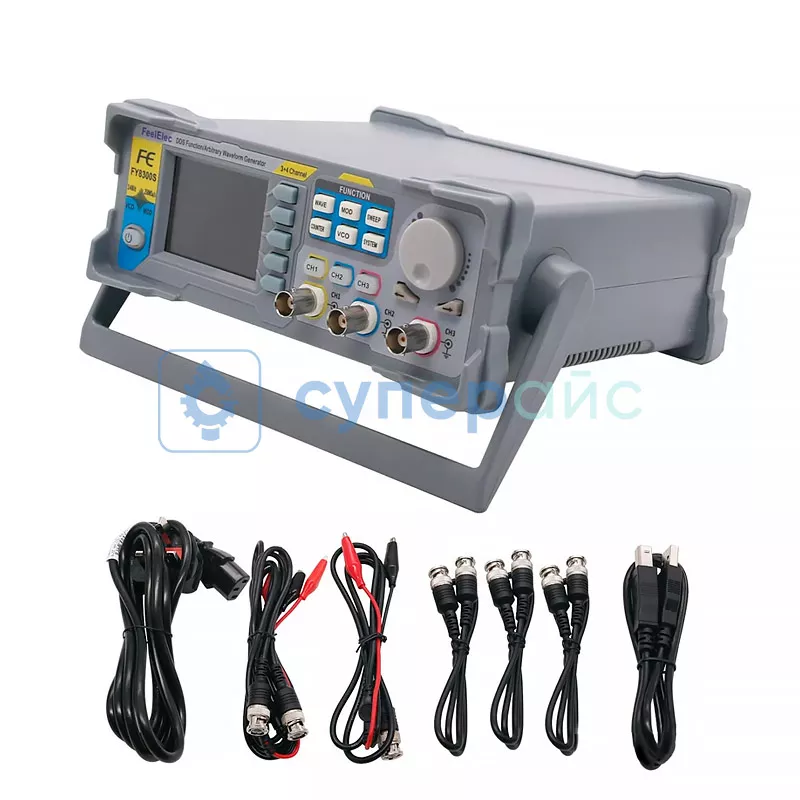

| Комплектация | генератор сигналов FeelTech FY8300S-30M – 1 шт |
|
кабель питания - 1 шт USB кабель - 1 шт клипсы Q9 - 3 шт BNC-BNC кабель - 3 шт |
|
