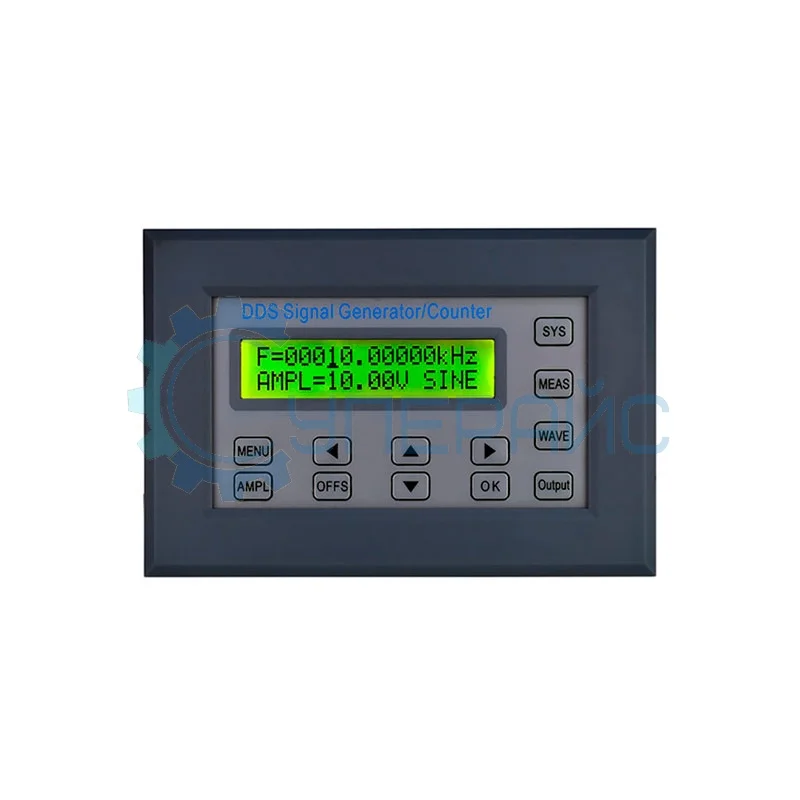

Генератор электрических сигналов FeelTech SGP3015
Код товара: 17483
Гарантия 12 месяцев
О товаре Количество каналов: 1
Форма сигналов: синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна, четырехимпульсный квадрат, восьмиимпульсный квадрат
Диапазон частот: 0 - 15 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 1
Форма сигналов: синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна, четырехимпульсный квадрат, восьмиимпульсный квадрат
Диапазон частот: 0 - 15 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech SGP3015
| Характеристики DDS генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 0 - 15 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна, четырехимпульсный квадрат, восьмиимпульсный квадрат |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 12 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5 % |
| Пилообразная волна | линейность ≥ 98 % (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 15 МГц прямоугольник: 0 - 5 МГц треугольник: 0 - 5 МГц импульс: 0 - 5 МГц TTL цифровой сигнал: 0 - 5 МГц другие сигналы: 0 - 5 МГц |
| Время нарастания сигнала | ≤ 30 нс |
| Разрешающая способность по частоте | 10 МГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 0 ~ 20 Vpp |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Амплитудная плоскостность |
± 5 % (< 10 МГц) ± 10 % (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | диапазон регулировки смещения: от - 10 В до 10 В |
| Разрешение смещения по постоянному току | 0,01 В |
| TTL-выход | |
| Амплитуда | > 3 Vpp |
| Коэффициент разветвления | > 20 TTL нагрузок |
| Время нарастания и спада уровня | ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц - 60 МГц |
| Диапазон измерения | 0 - 4294967295 |
| Диапазон входного сигнала | 2 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 1 с - 999 с |
| Диапазон настройки | конечное и начальное положение устанавливается произвольно |
| Общие характеристики | |
| Дисплей | ЖК-дисплей, LCD1602 |
| Язык интерфейса | английский |
| Питание | DC 12 В |
| Рабочая температура | 0°C - 40°C |
| Влажность | ﹤80 % |
| Габариты | 135 х 90 х 30 мм |
| Вес нетто | 350 г |

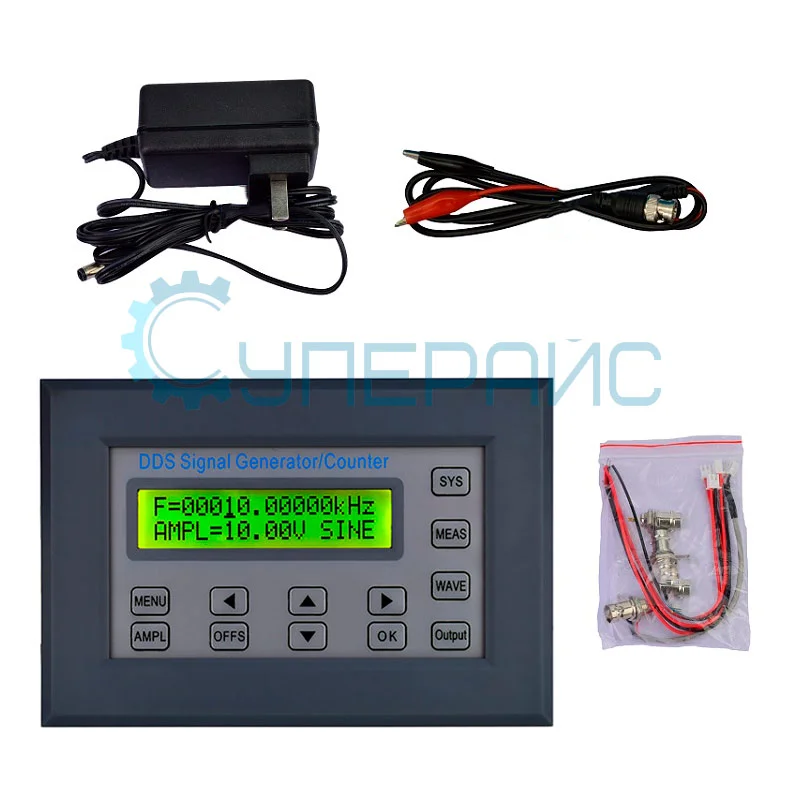

| Комплектация | генератор электрических сигналов FeelTech SGP3015 – 1 шт |
|
адаптер питания – 1 шт комплект проводов – 1 шт кабель и зажим BNC Q9 – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
