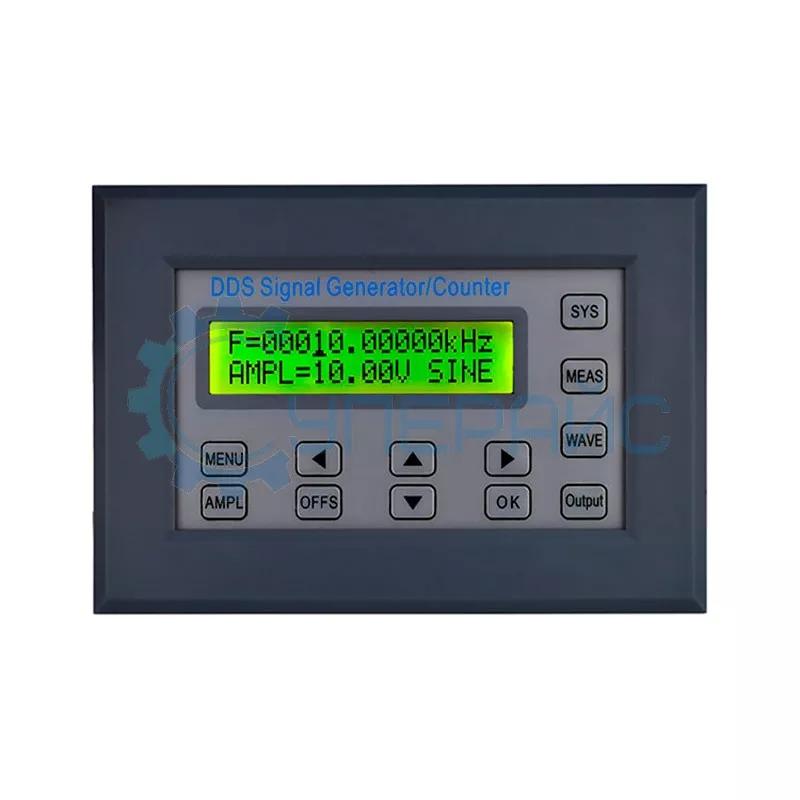

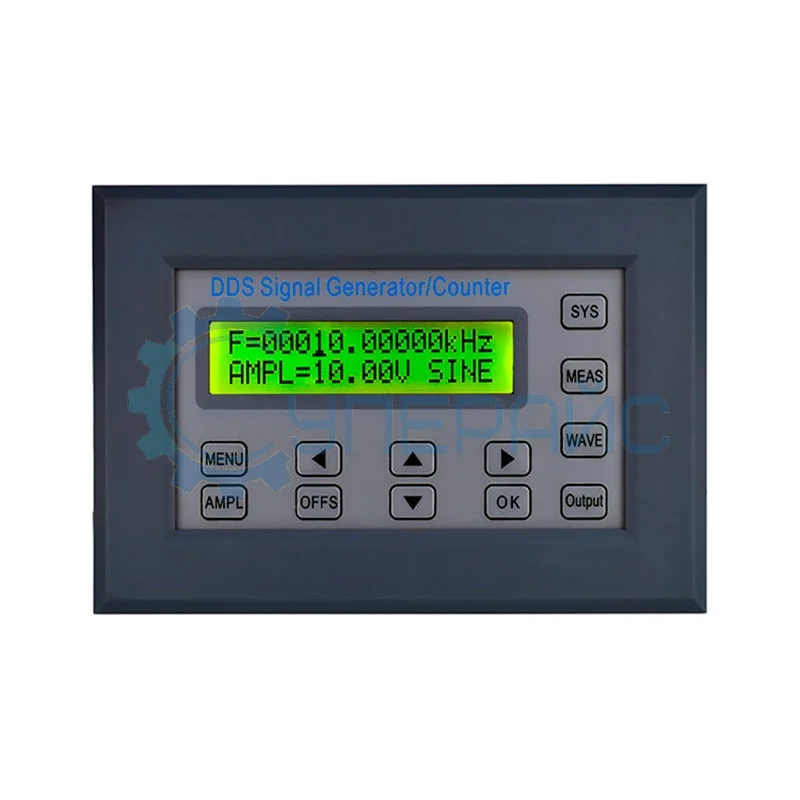

Цифровой генератор сигналов FeelTech SGP3020
8 539 ₽
8 539 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
17485
Модель (серия)
SGP3020
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech SGP3020
Артикул (код товара)
17485
Модель (серия)
SGP3020
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор ШИМ сигналов
генератор импульсов
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Амплитуда, Vp-p
Виды модуляции
АМ
ЧМ
ФМ
ИМ
ЧМ
ФМ
ИМ
Показать больше
Показать меньше
Описание FeelTech SGP3020
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech SGP3020
| Характеристики генератора электрических сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 0 - 20 МГц |
| Частота дискретизации | 200 МВыб/с |
| Форма сигналов | синусоидальная волна, прямоугольная волна (регулируемый рабочий цикл), треугольная волна, импульсная волна, пилообразная волна, четырехимпульсный квадрат, восьмиимпульсный квадрат |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 12 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 7,5 % |
| Пилообразная волна | линейность ≥ 98 % (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 20 МГц прямоугольник: 0 - 5 МГц треугольник: 0 - 5 МГц импульс: 0 - 5 МГц TTL цифровой сигнал: 0 - 5 МГц другие сигналы: 0 - 5 МГц |
| Время нарастания сигнала | ≤ 30 нс |
| Разрешающая способность по частоте | 10 МГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 0 ~ 20 Vpp |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Амплитудная плоскостность |
± 5 % (< 10 МГц) ± 10 % (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току | диапазон регулировки смещения: от - 10 В до 10 В |
| Разрешение смещения по постоянному току | 0,01 В |
| TTL-выход | |
| Амплитуда | > 3 Vpp |
| Коэффициент разветвления | > 20 TTL нагрузок |
| Время нарастания и спада уровня | ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц - 60 МГц |
| Диапазон измерения | 0 - 4294967295 |
| Диапазон входного сигнала | 2 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 1 с - 999 с |
| Диапазон настройки | конечное и начальное положение устанавливается произвольно |
| Общие характеристики | |
| Дисплей | ЖК-дисплей, LCD1602 |
| Язык интерфейса | английский |
| Питание | DC 12 В |
| Рабочая температура | 0°C - 40°C |
| Влажность | ﹤80 % |
| Габариты | 135 х 90 х 30 мм |
| Вес нетто | 350 г |

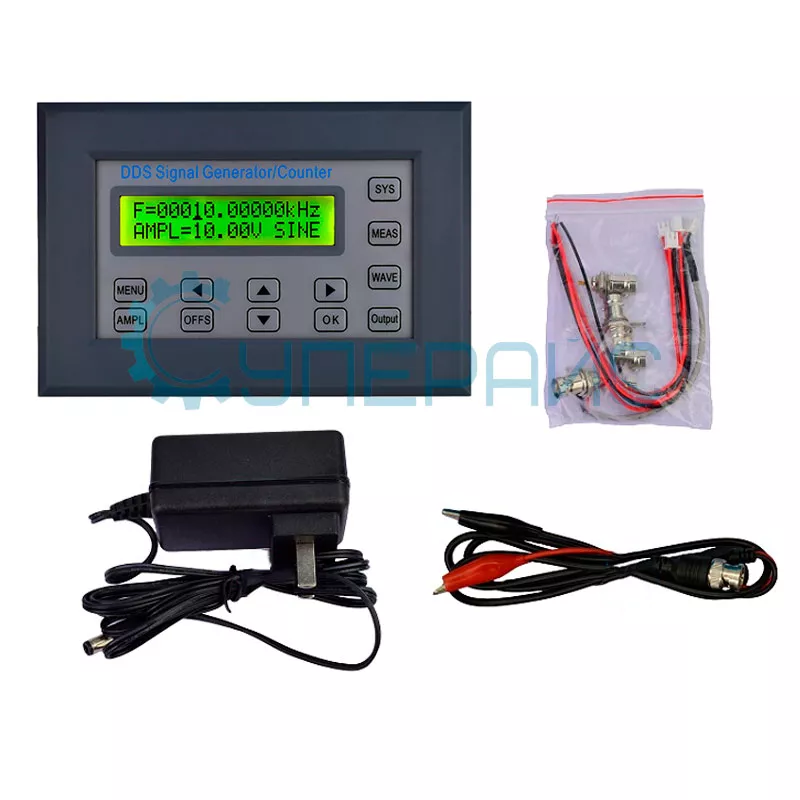

| Комплектация | цифровой генератор сигналов FeelTech SGP3020 – 1 шт |
|
адаптер питания – 1 шт комплект проводов – 1 шт кабель и зажим BNC Q9 – 1 шт |
|
