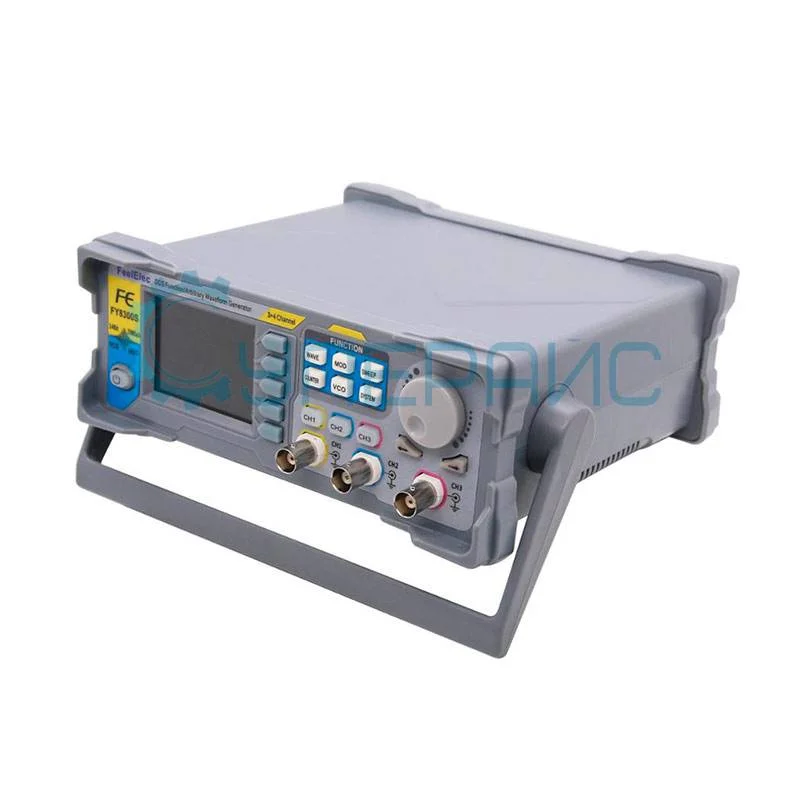

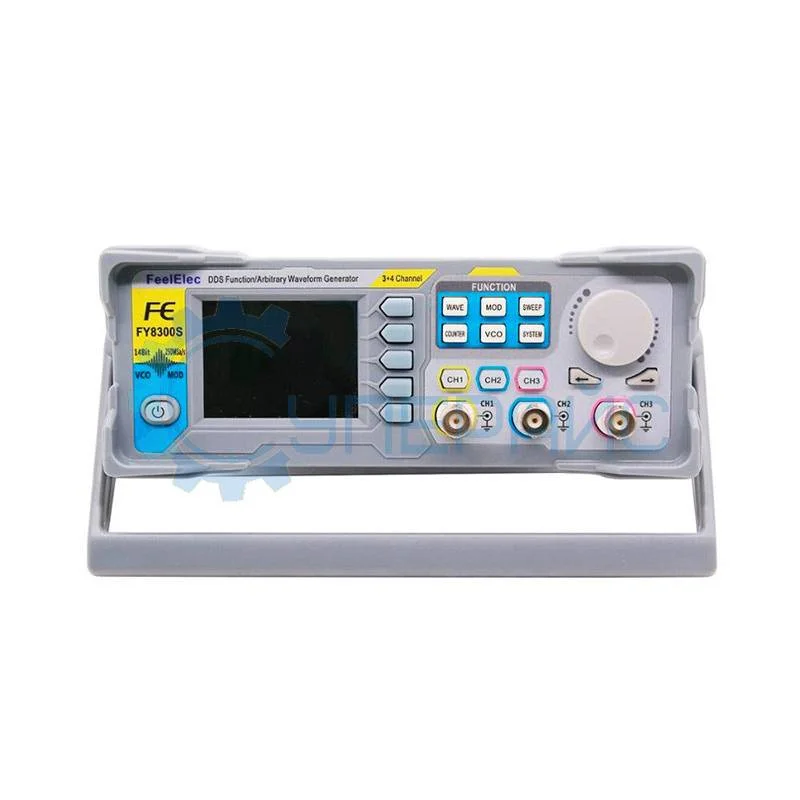

Генератор сигналов специальной формы FeelTech FeelElec FY8300S-60M
34 490 ₽
34 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
8452
Модель (серия)
FY8300S-60M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY8300S-60M
Артикул (код товара)
8452
Модель (серия)
FY8300S-60M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
60 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Похожие товары
8435
8060
19299
8462
8060
19299
8462
Показать больше
Показать меньше
Описание FeelTech FY8300S-60M
Технические характеристики FeelTech FeelElec FY8300S-60M
|
Количество каналов |
3 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон частот | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 8 Кб |
| Волновые характеристики | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 60 МГц |
| Прямоугольный сигнал | 1 мкГц - 25 МГц |
| Импульсный сигнал | 1 мкГц - 10 МГц |
| Пилообразный сигнал | 1 мкГц - 10 МГц |
| TTL/CMOS | 1 мкГц - 10 МГц |
| Произвольный сигнал | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ± 20 ppm |
| Стабильность | ± 1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 15 нс |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) |
| Характеристики пилообразного сигнала | |
| Линейность | > 99% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤5 МГц: 1 мВ - 24 В 5 МГц - 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
| Разрешение | 1 мВ |
| Стабильность | ± 0,5% / 5 часов |
| Плотность |
± 2,5% (< 10 МГц) ± 5% (> 10 МГц) |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Диапазон |
≤ 20 МГц: ± 12 В > 20 МГц: ± 2,5 В |
| Разрешение | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL выход | |
| Уровень TTL | > 3 В |
| Разветвление | > 8 TTL |
| Время нарастания/спада | ≤ 10 нс |
| CMOS выход | |
| Низкий электрический уровень | < 0,3 В |
| Высокий электрический уровень | 1 - 12 В |
| Время нарастания/спада | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
| Диапазон входного напряжения | 1 - 12 В |
| Частотомер | |
| Разрешение | 0,01 Гц (время выхода = 100 с) |
| Диапазон | 0,01 Гц - 100 МГц |
| Чувствительность | регулируется 1S, 10S, 100S |
| Счетчик | |
| Диапазон | 0 - 4294967295 |
| Связь | DC |
| Режим работы | ручной |
| Период | |
| Диапазон | 5 нс - 20 с |
| Ширина импульса | |
| > Разрешение | 5 нс |
| Диапазон | 0 - 20 с |
| Рабочий цикл | |
| Диапазон | 0 - 100% |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Направление | вверх, вниз, в обе стороны |
| Тип | линейный или логарифмический |
| Развертка объектов | частота, амплитуда, смещение, рабочий цикл |
| Время развертки | 0,01 с - 999,99 с |
| Диапазон настройки | начальная и конечная позиция могут быть установлены произвольно |
| VCO (управление выходным напряжением) | |
| Диапазон сигнала модуляции для входа | 0 - 5 В |
| Диапазон частот сигнала | 0 - 1000 Гц |
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением |
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) |
| AM | |
| Источник | внутренний (CH2) / внешний (VCO) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний (CH2) / внешний (VCO) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| PM | |
| Источник | внутренний (CH2) / внешний (VCO) |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная |
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Источник | внутренний (CH2), внешний (ASK, FSK, PSK), ручной |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 1 мкГц - 10 МГц |
| Характеристики BURST | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Количество | 1 - 1048575 |
| Начальная / конечная фаза | 0° - 360° |
| Источник запуска | внутренний, внешний (AC/DC) или ручной |
| Общие характеристики | |
| Дисплей | ЖК, 2.4 дюйма, 320 х 240 |
| Количество ячеек памяти | 64 (каждая с глубиной хранения 8192 x 14 бит) |
| Интерфейс | USB, TTL Out |
| Скорость передачи данных | 11500 бит/с |
| Питание | 100 - 240 В |
| Метод охлаждения | конвекция |
| Температура хранения | 0℃ - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 200 х 190 х 90 мм |
| Габариты упаковки | 275 х 210 х 90 мм |
| Вес нетто | 700 г |
| Вес брутто | 1,2 кг |
| Комплектация |
генератор сигналов FeelTech FeelElec FY8300S-60M - 1 шт кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 3 шт кабель BNC-крокодил - 3 шт |
Обзорная таблица генераторов сигналов FeelTech FeelElec
| Характеристики | FY8300-30M | FY8300S-60M |
| Количество каналов | 3 | |
| Полоса пропускания | 30 МГц | 60 МГц |
| Частота дискретизации | 250 МВыб/с | |
| Диапазон частот | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 14 бит | |
| Глубина памяти | 8 Кб | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные | |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. | |
| Синусоидальный сигнал | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
Генератор сигналов FeelTech FeelElec FY8300S-60M
Генератор сигналов специальной формы FeelTech FeelElec FY8300S-60M - это устройство для создания разных видов электрических сигналов. Такие приборы нужны в науке и при создании новых технических решений. Давайте разберемся, что умеет этот генератор.
Каковы главные особенности этого прибора?
FeelTech FeelElec FY8300S-60M имеет три канала. Количество каналов помогает создавать до трёх сигналов одновременно. Форма сигналов может быть разной: например, синус, прямоугольник, пила, импульс. Поддерживаются также кривые Гаусса и Лоренца. Разнообразие форм предоставляет основу для тестирования и отладки электронных устройств.
Возможности трех каналов:
- работа с параллельными сигналами при сложных экспериментах;
- сравнение образцов между собой;
- проверка оборудования с несколькими входами;
- упрощение разработки электронных схем.
Какие частоты может выдавать генератор?
Диапазон частот от 1 микрогерца до 60 мегагерц подходит для множества задач в электронике и сфере связи. Полоса пропускания составляет 60 мегагерц. Частота выборки - 250 миллионов в секунду.

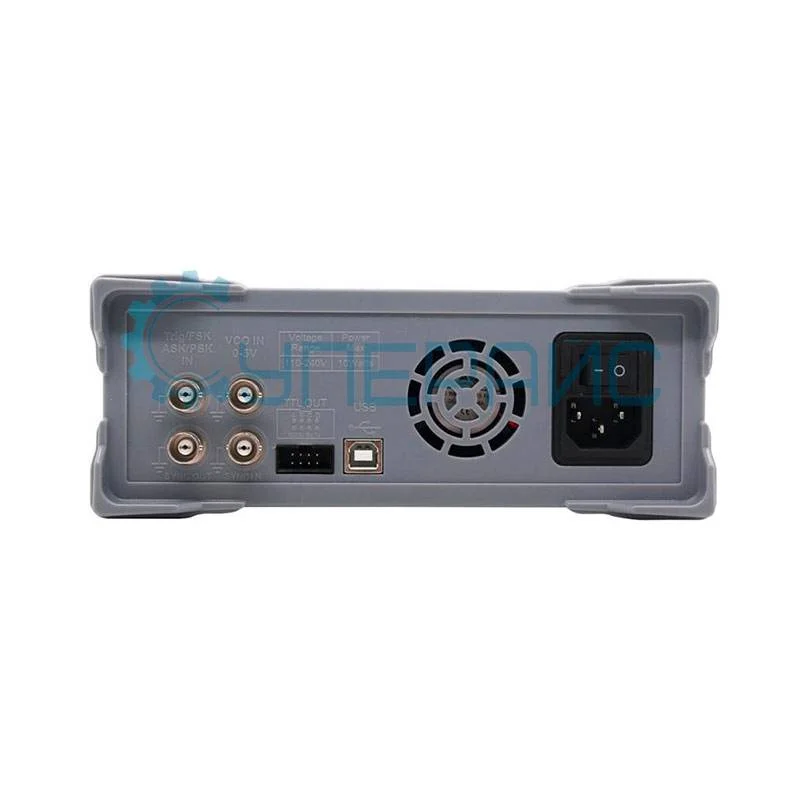

Как подключить аппарат к другим устройствам?
У прибора есть разъемы USB и TTL Out. USB применяют для подключения к компьютеру и управления через специальное программное обеспечение. TTL Out используют для синхронизации с внешними устройствами. Скорость обмена данными 11500 бит в секунду обуславливает быструю связь с другой техникой.
Что еще умеет этот прибор?
Аппарат может менять выходное напряжение и поддерживает 6 видов сигнальной модуляции. ЖК-дисплей обуславливает удобство настройки и контроля параметров. Это нужно для разноплановых научных и практических задач.
Виды доступной модуляции:
- AM меняет силу сигнала;
- FM меняет частоту сигнала;
- PM меняет фазу сигнала;
- ASK, FSK и PSK нужны для передачи цифровой информации.
Документация и ПО FeelTech FY8300S-60M
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала FeelTech FeelElec серии FY8300S
Язык:
Русский
Размер и тип:
740 КБ,
pdf
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY8300S-60M серии FY8300S
Язык:
Английский
Размер и тип:
744 КБ,
PDF
Спецификация протокола связи для генератора сигналов FeelTech FeelElec FY8300S-60M
Язык:
Английский
Размер и тип:
364 КБ,
PDF
Драйвер для генератора сигналов FeelTech FeelElec FY8300S-60M
Язык:
Английский
Размер и тип:
316 КБ,
RAR
RAR
Программное обеспечение для генератора сигналов FeelTech FeelElec FY8300S-60M
Язык:
Английский
Размер и тип:
6.58 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы FeelTech FY8300S-60M
Guest
05.09.2025 12:38:42
Попользовался месяц и что могу сказать. Для наладки аналоговой схемотехники , ремонта и тестирования подходит идеально еще и за такие деньги. Товаром доволен, доставка быстрая
SUPEREYES.RU
08.09.2025 07:05:02
Guest
Попользовался месяц и что могу сказать. Для наладки аналоговой схемотехники , ремонта и тестирования подходит идеально еще и за такие деньги. Товаром доволен, доставка быстрая
Попользовался месяц и что могу сказать. Для наладки аналоговой схемотехники , ремонта и тестирования подходит идеально еще и за такие деньги. Товаром доволен, доставка быстрая
Здравствуйте!
Спасибо за то, что поделились своим опытом использования генератора FeelTech FeelElec FY8300S-60M. Очень приятно знать, что устройство оправдало себя в работе с аналоговой схемотехникой и оказалось удобным для наладки, ремонта и тестирования. Отдельно рады, что вы остались довольны и быстрым обслуживанием. Пусть техника приносит только положительные результаты!
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21811
Модель (серия):
DG5072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8452
Модель (серия):
FY8300S-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1308
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3001
Модель (серия):
DG1022Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
14 бит
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8462
Модель (серия):
FY6200-20M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8435
Модель (серия):
FY8300-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
19299
Модель (серия):
FY211
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Глубина памяти на канал:
Нет
Вес нетто, кг:
0,2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8060
Модель (серия):
FY6900-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

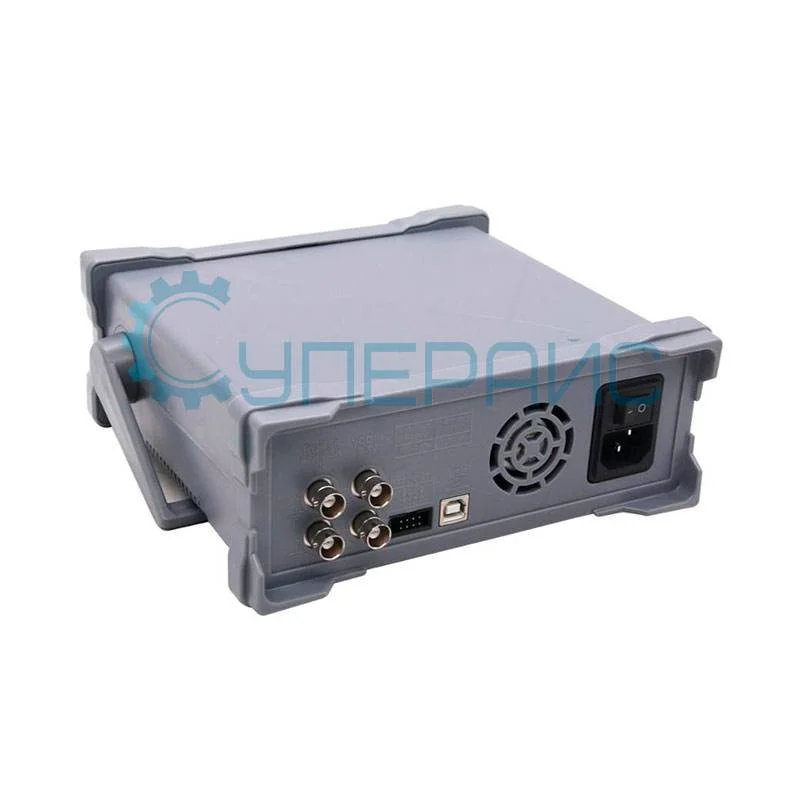

8452
Модель (серия):
FY8300S-60M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Благодарственные письма
