Генератор сигналов Atten (Gratten) ATF20B+

Код товара: 1023

guarantee Гарантия 12 месяцев

ATTEN
Генератор сигналов Atten (Gratten) ATF20B+ фото 1
Генератор сигналов Atten (Gratten) ATF20B+ фото 1
Генератор сигналов Atten (Gratten) ATF20B+ фото 2
Генератор сигналов Atten (Gratten) ATF20B+ фото 3
Генератор сигналов Atten (Gratten) ATF20B+ фото 4
Генератор сигналов Atten (Gratten) ATF20B+ фото 5
О товаре
Модель: ATF20B+
Количество каналов: 2
Форма сигналов: синус, меандр, импульс, пила, шум, TTL и др. (32 формы сигнала)
Диапазон частот: от 40 мГц до 20 МГц
Частота дискретизации: 100 МВыб/с
Встроенный частотомер, позволяющий измерять частоту внутреннего и внешнего сигнала
38 910 руб.
38 910 руб.
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
О товаре
Модель: ATF20B+
Количество каналов: 2
Форма сигналов: синус, меандр, импульс, пила, шум, TTL и др. (32 формы сигнала)
Диапазон частот: от 40 мГц до 20 МГц
Частота дискретизации: 100 МВыб/с
Встроенный частотомер, позволяющий измерять частоту внутреннего и внешнего сигнала

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Atten (Gratten) ATF20B+

Выходные характеристики канала А
Характеристики сигнала
Типы сигналов:  32 типа, включая синусоидальный, прямоугольный, пилообразный, импульсный и т.д.
Длина сигнала: 1024 точки
Частота выборки: 100 МГц
Разрешение амплитуды сигнала: 8 бит
Гармоническое искажение синусоидального сигнала:   ≤-40 дБн (<1 МГц), ≤-35 дБн (1 МГц-20 МГц)
Общее искажение синусоидального сигнала (20 Гц-20 кГц, 20 В) ≤1%
 Длительность нарастающего/спадающего фронта прямоугольного сигнала: ≤35 нс
Выбросы: ≤10%
Коэффициент заполнения прямоугольного сигнала: 1–99%
Характеристики частоты
Синусоида: 40 мГц – максимальная частота (МГц)
Прочие типы сигнала: 40 мГц – 1 МГц
Разрешение частоты: 40 мГц
Погрешность частоты: ±(2·10-5 от значения + 40 мГц)
Стабильность частоты: ±5·10-6/(3 ч)
Характеристики амплитуды
Диапазон амплитуд (размах): 2 мВ – 20 В 40 мГц – 10 МГц (высокий импеданс)
2 мВ – 15 В 10 МГц – 15 МГц (высокий импеданс)
2 мВ – 8 В 15 МГц – 20 МГц (высокий импеданс)
Разрешение: 20 мВ (амплитуда >2 В); 2 мВ (амплитуда ≤2 В)
Погрешность амплитуды: ±(1%+2 мВ (скв.)) (высокий импеданс, истинное среднеквадратичное значение, 1 кГц)
Стабильность амплитуды: ±0,5%/(3 ч)
Неравномерность амплитуды:  ±5% (частота <10 В), ±10% (частота >10 В).
Выходной импеданс: 50 Ом
Характеристики смещения
Диапазон смещений: ±10 В (высокий импеданс, ослабление 0 дБ)
Разрешение: 20 мВ
Погрешность смещения: ±(1%+20 мВ)
Характеристики свипирования
Диапазон свипирования: начальная и конечная точки могут устанавливаться произвольно
Шаг свипирования: превышает все значения разрешения
Скорость свипирования: 10мс–60с/шаг
Режимы свипирования: вверх, вниз, вверх-вниз
Ручное свипирование: шаг/время
Характеристики модуляции
Несущий сигнал: сигнал в канале А
Модулирующий сигнал: внутренний сигнал из канала В или внешний сигнал
Девиация при частотной модуляции: 0–20%
Характеристики манипуляции
Частотная манипуляция: произвольный выбор несущей частоты и скачка частоты
Амплитудная манипуляция: произвольный выбор амплитуды несущего сигнала и скачка амплитуды
Фазовая манипуляция: скачок фазы: 0–360º, максимальное разрешение.
Период чередования: 10 мс – 60 с
Характеристики пакетной генерации
Несущий сигнал: сигнал в канале А
Пусковой сигнал: сигнал в канале TTL_A
Число циклов в пакете:  1–65000 циклов
Режимы пакетной генерации: внутренний запуск по логическому сигналу ТТЛ, внешний запуск, одиночные пакеты
Выходные характеристики канала В
Характеристики сигнала
Типы сигналов:  32 типа, включая синусоидальный, прямоугольный, пилообразный, импульсный и т.д.
Длина сигнала: 1024 точки
Частота выборки:  12,5 МГц
Разрешение амплитуды сигнала: 8 бит
Коэффициент заполнения прямоугольного сигнала:  1–99%
Характеристики частоты
Синусоида: 40 мГц – 1 МГц
Прочие типы сигнала: 10 мГц – 100 кГц
Разрешение частоты: 10 мГц
Погрешность частоты: ±(1·10-5 от значения + 10 мГц)
Характеристики амплитуды
Диапазон амплитуд (размах): 50 мВ – 20 В
Разрешение: 20 мВ
Выходной импеданс: 50 Ом
Характеристики пакетной генерации
Несущий сигнал: сигнал в канале В
Пусковой сигнал: сигнал в канале TTL_В
Число циклов в пакете: 1–65000 циклов
Режимы пакетной генерации: внутренний запуск по логическому сигналу ТТЛ, внешний запуск, одиночные пакеты
Выходные характеристики логических сигналов ТТL
Характеристики сигнала
Прямоугольный, длительность нарастающего/убывающего фронта: ≤ 20 нс
Характеристики частоты
  40 мГц – 1 МГц
Характеристики амплитуды
  ТТЛ, КМОП-совместимый, нижний логический уровень 4 В
Частотомер
Диапазон измеряемых частот: 1 Гц – 100 МГц
Диапазон амплитуд входного сигнала: 100 мВ – 20 В
Усилитель мощности
Максимальная выходная мощность: 7 Вт (8 Ом), 1 Вт (50 Ом)
Максимальное выходное напряжение: 22 В
Частотный диапазон: 1 Гц-200 кГц
Общие характеристики
Напряжение:  переменное, 220 В (1±10%) переменное, 110 В (1±10%)(Обращайте внимание на выбранное на задней панели напряжение)
Частота: 50 Гц (1±5%)
Потребляемая мощность:  ≤45 В·А
Температура: 0–40ºС
Влажность: ≤80%
Работа с прибором Управление кнопками, управление поворотным регулятором
Дисплей Тонкопленочный дисплей, 320*240, интерфейсы: английский, китайский (упрощенный), китайский (традиционный).
Габариты 415 х 295 х 195 мм
Вес 3,5 кг
Технология поверхностного монтажа, интегральные схемы, высокая надежность и стабильность.

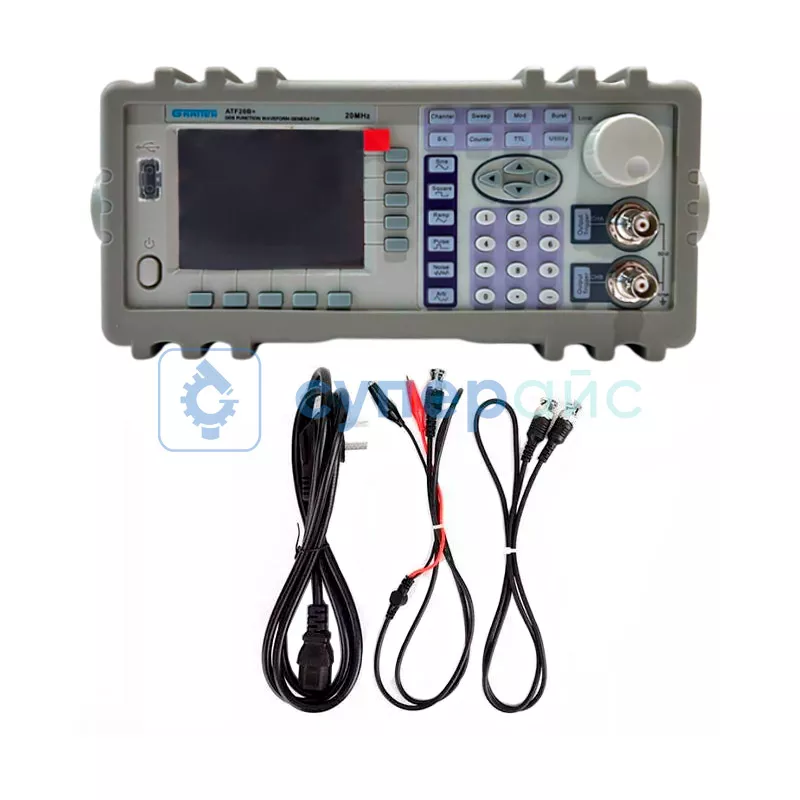

Комплектация генератор сигналов Atten (Gratten) ATF20B+ - 1 шт

BNC кабель - 1 шт
BNC кабель с зажимами-крокодил - 1 комплект
кабель RS-232 - 1 шт
кабель питания - 1 шт
диск с ПО - 1 шт
инструкция по эксплуатации - 1 шт
Совместимость Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

Двухканальный генератор сигналов ATF20B+ от компании Atten (Gratten)

В ATF20B+ используется прямой цифровой синтез (ПЦС), который формирует сигналы цифровым методом и работает в диапазоне частот от 20 мГц до 20 МГц, с частотой дискретизации 100 МВыб. Такой способ получения колебаний различной формы отличается точностью, стабильностью, мгновенной перестройкой. Это требует немалых вычислительных ресурсов, которые обеспечиваются ПЛИС Altera из серии Cyclone. Управляет процессами микроконтроллер STC, с памятью 1 Мб.

32 формы сигналов имеются в памяти генератора ATF20B+. Прибор имеет частотомер, измеряющий собственную и внешнюю частоту, в пределах от 1 Гц до 100 МГц, при амплитуде входного сигнала от 100 мВ до 20 В. Прибор имеет функцию ГКЧ, свипирования, модуляции, манипуляции и пакетной генерации.

Нагрузочная способность — залог формы сигнала

Современный генератор функций ATF20B+ имеет достаточный запас выходной мощности, равный 7 Вт при 8 Ом или 1 Вт при 50 Ом, что даёт ему высокую нагрузочную способность. Максимальное выходное напряжение достигает 22 В.

Способность к нагрузкам обеспечивает блок питания, к которому производитель подошел обстоятельно: диодных моста — 3; интегральных стабилизаторов — 5, и множество электролитических конденсаторов, для максимального устранения пульсаций питающего напряжения.

Анализ внешнего осмотра

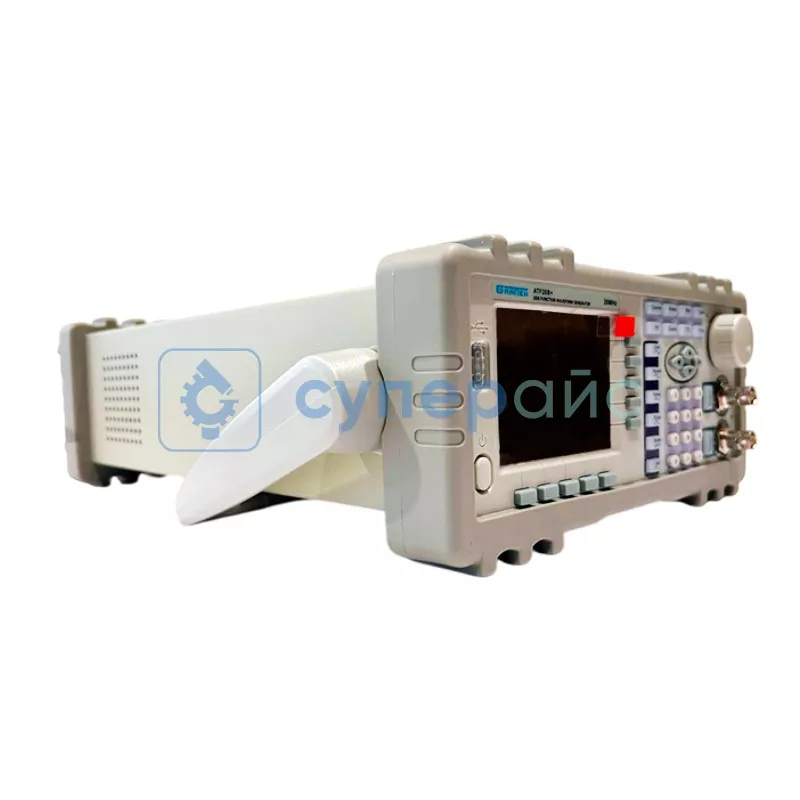

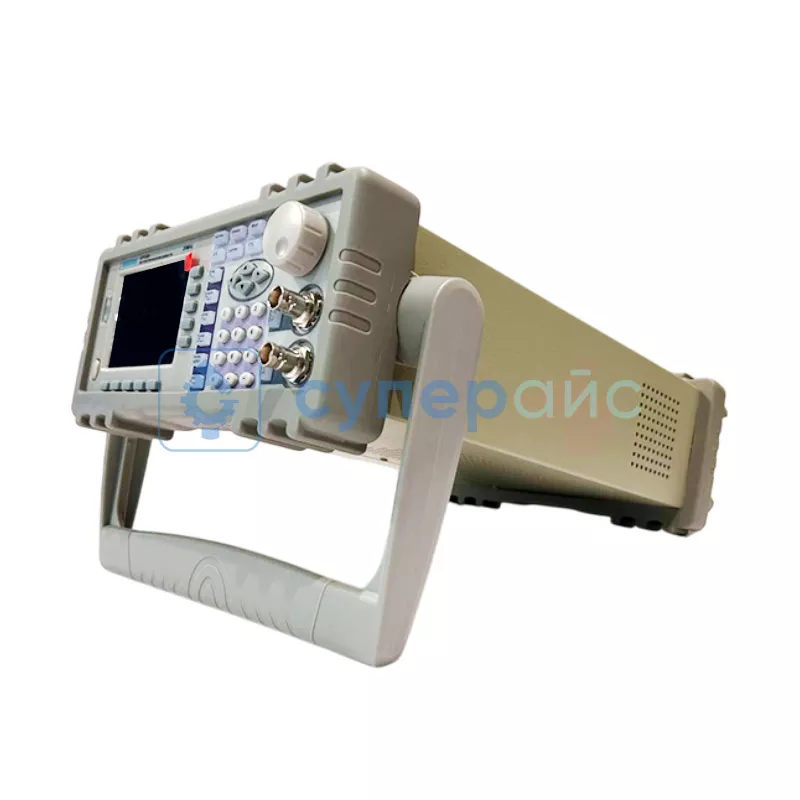

Функциональный генератор сигналов различной формы Atten ATF20B+ имеет металлический корпус, защищающий от внешних наводок. Спереди и сзади имеются резиновые накладки, которые можно снять, вместе с ручкой для переноски. Она же — подставка. Управление максимально сведено к кнопочному. Имеется всего один поворотный регулятор. Желаемая частота задаётся тремя способами, в том числе, клавиатурой.

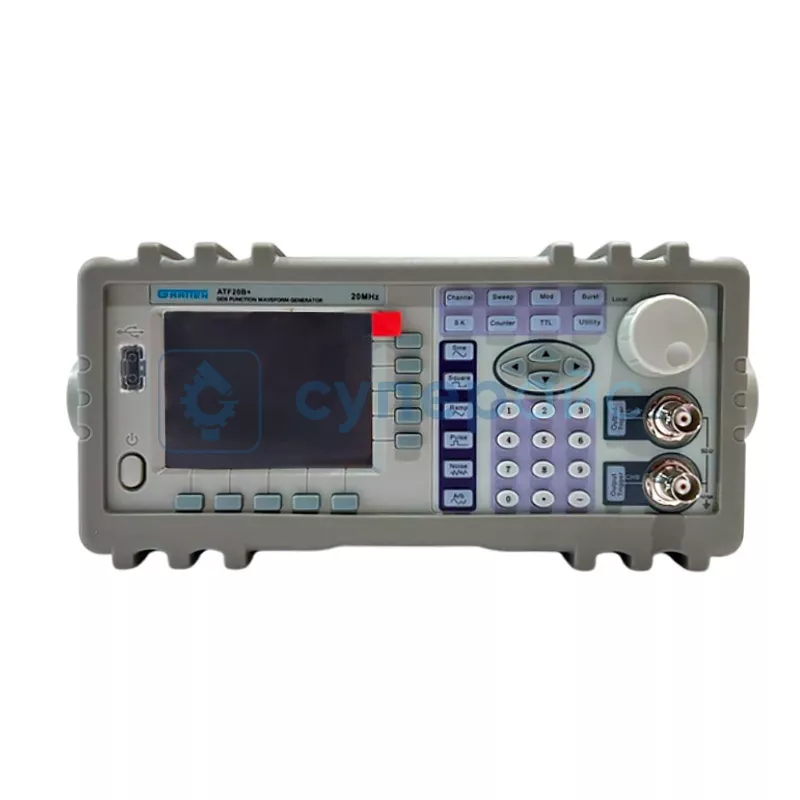

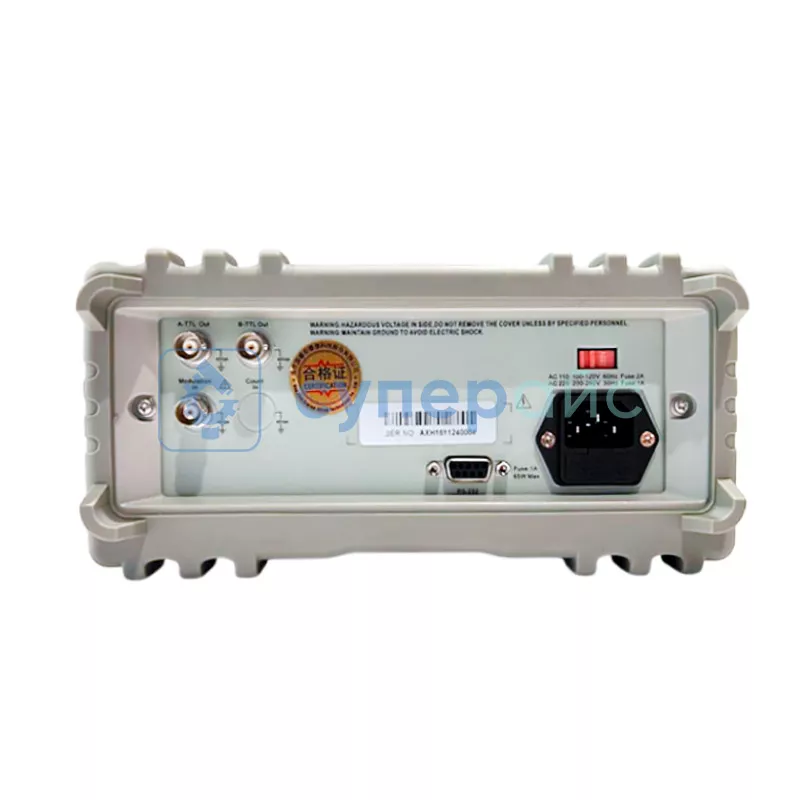

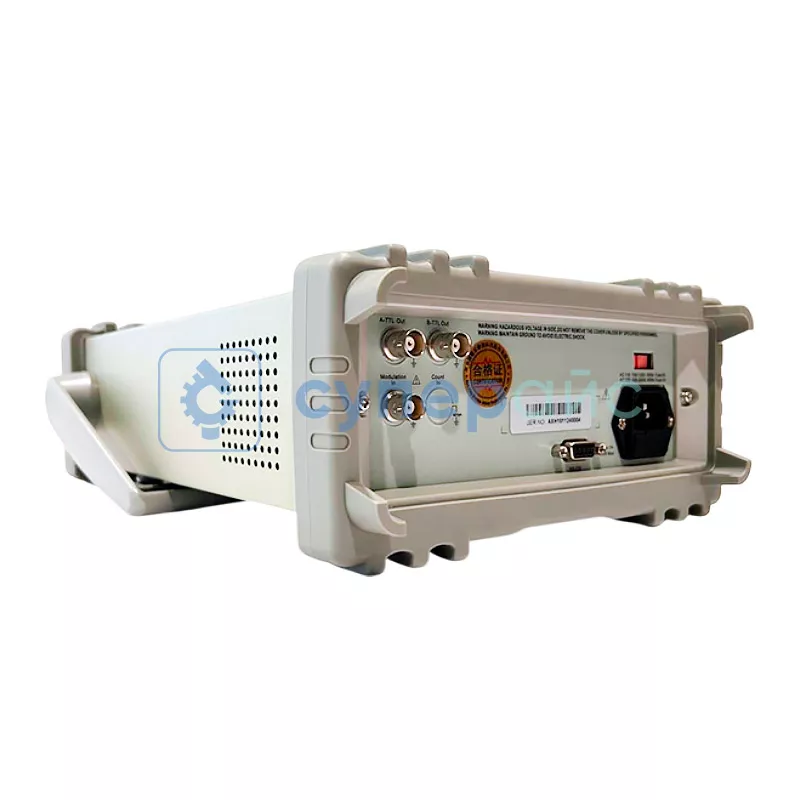

Комплектация набора практична: два ВЧ-кабеля, инструкция, шнур питания, диск с ПО. Версия комплектации иногда меняется. Уточняйте. На передней панели есть выходы А и В. На задней — RS-232, вход для внешней модуляции, предохранитель и переключатель 110/220 В.

Сравнение каналов А и В

Сразу следует сказать, что канал В можно считать вспомогательным. Сравнение:

  • Частотный диапазон для канала А, синусоида — 40 мГц - 20 МГц, для В — 40 мГц - 1 МГц. Остальных форм сигнала: А — 40 мГц - 1 МГц, В — 40 мГц - 100 кГц.
  • Амплитудный диапазон для канала В не зависит от частоты и лежит в пределах от 50 мВ до 20 В. Канал А способен выдавать более низкие амплитуды (2 мВ), без дополнительных аттенюаторов, но имеет различную максимальную амплитуду, в зависимости от частоты (8/15/20 В). Эти меры приняты для минимизации искажений и повышения точности.
  • Вертикальное разрешение, выходное сопротивление и нелинейные искажения у обоих выходов одинаковы.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
