Генератор сигналов произвольной формы Ginkgo Technology GK101
Код товара: 17516
Гарантия 12 месяцев
О товаре Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, SINC, повышение\уменьшение индекса, положительная\отрицательная полная волна, полуволна, функция гаусса, постоянный ток и другие
Диапазон частот: 1 - 10 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, SINC, повышение\уменьшение индекса, положительная\отрицательная полная волна, полуволна, функция гаусса, постоянный ток и другие
Диапазон частот: 1 - 10 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ginkgo Technology GK101
| Характеристики цифрового генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 1 мГц - 10 МГц |
| Частота дискретизации | 80 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, SINC, повышение \ уменьшение индекса, положительная \ отрицательная полная волна, полуволна, функция гаусса, постоянный ток и другие |
| Длина волны | 32768 точек |
| Вертикальное разрешение | 14 бит |
| Характеристики частоты | |
| Диапазоны частот |
синус: 1 мГц - 10 МГц прямоугольник: 1 мГц - 10 МГц другие сигналы: 1 мГц - 1 МГц |
| Точность сигнала | 50 ppm |
| Разрешающая способность по частоте | 1 мГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | 10 mVpp - 10 Vpp |
| Разрешение | 12 бит |
| Диапазон смещения | ± 5 В |
| Плоскостность амплитуды | >0,3 дБ |
| Выходное споротивление | 50 Ом |
| Характеристики частотомера и счетчика импульсов | |
| Рабочий цикл прямоугольной волны |
1 мГц - 1 МГц: 0,1 % - 99,9 % 1 МГц - 10 МГц: 50 % |
| поднимающий \ опускающийся край | < 20 нс |
| Общие характеристики | |
| Дисплей | Сенсорный, разрешение 240x400 |
| Диагональ дисплея | 3 дюйма |
| Язык интерфейса | английский, китайский |
| Интерфейс | micro USB, UART с уровнями TTL |
| Питание | DC 4,75 В - 5,25 В |
| Габариты | 116 х 76 х 26 мм |
| Вес нетто | 180 г |

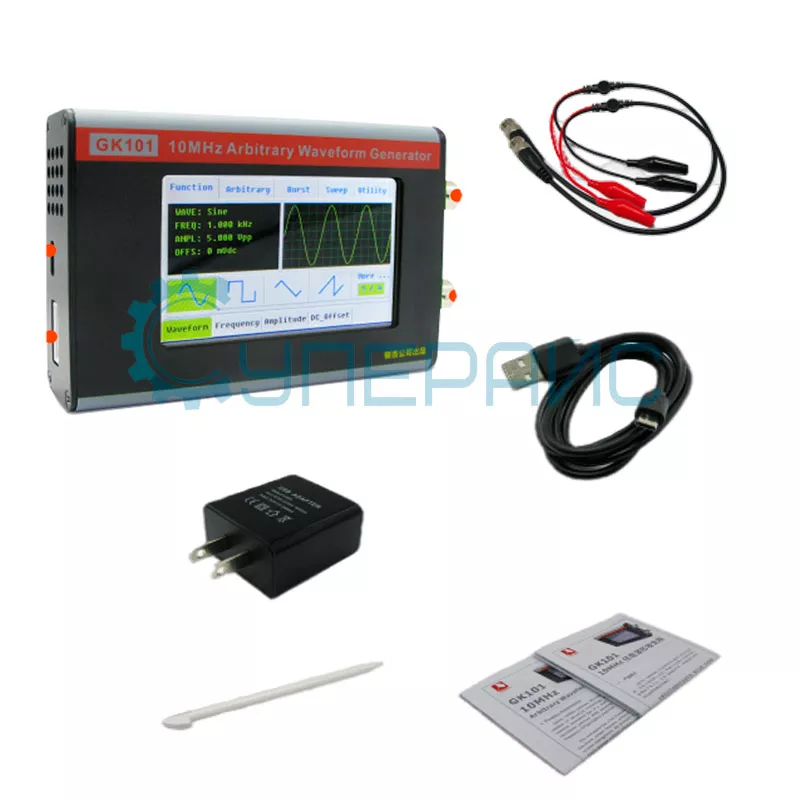

| Комплектация | генератор сигналов произвольной формы Ginkgo Technology GK101 – 1 шт |
|
стилус – 1 шт кабель BNC – 2 шт кабель USB – 1 шт сетевой адаптер питания – 1 шт руководство пользователя – 1 шт |
|
Генератор сигналов GK101, Ginkgo Technology произвольной формы

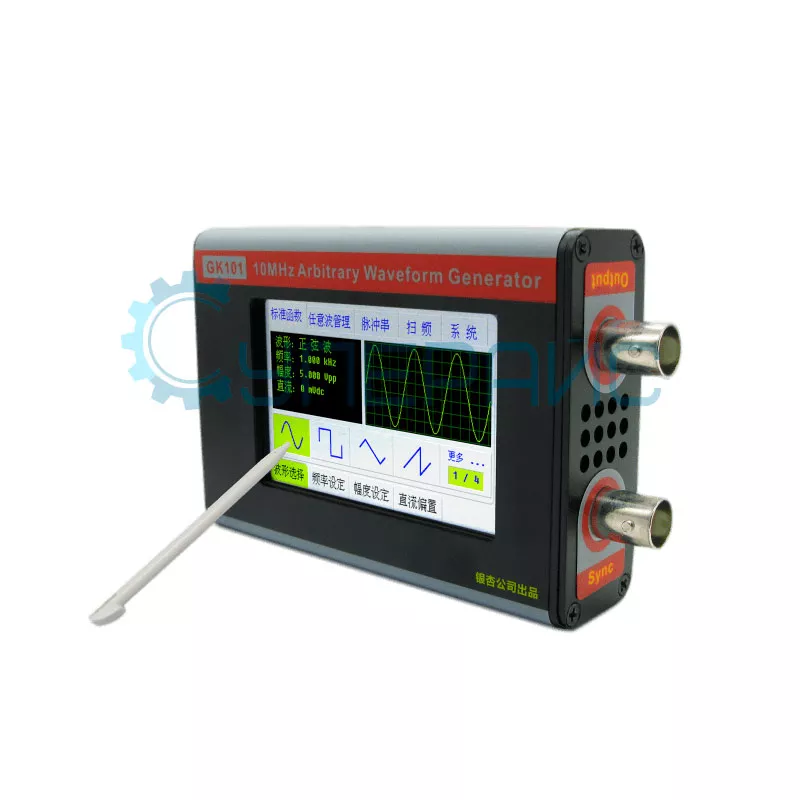

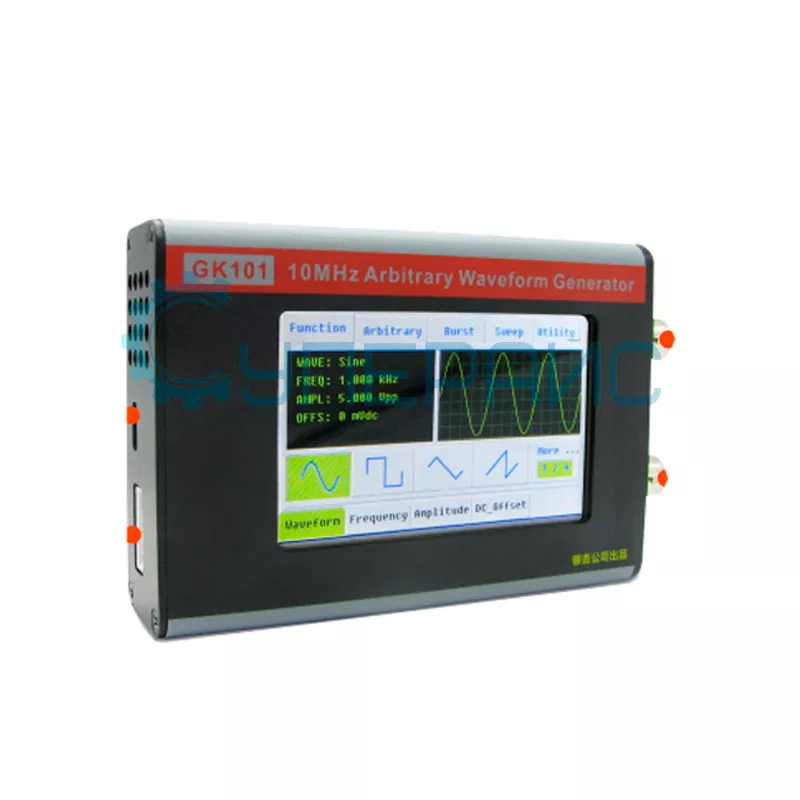

GK 101 - это компактный портативный прибор для генерирования сигналов произвольной формы. Функции устройства позволяют задавать синусоидальные, треугольные, пилообразные, токовые сигналы и многие другие. Максимальная частота сгенерированного сигнала для синусоиды и прямоугольника составляет 10 МГц. Дискретность шага изменения – 1 мГц. Технология DDS в gk101 позволяет формировать сигналы, отличающиеся высокой стабильностью и точностью.
Выходной канал может работать в нескольких режимах генерации:
- создание произвольной формы;
- пачки импульсов;
- свип-генератор: линейный и логарифмический.
Кроме встроенных стандартных форм, можно осуществлять произвольное построение по контрольным точкам. Для сохранения конфигураций предусмотрена внутренняя память 128 мБайт.

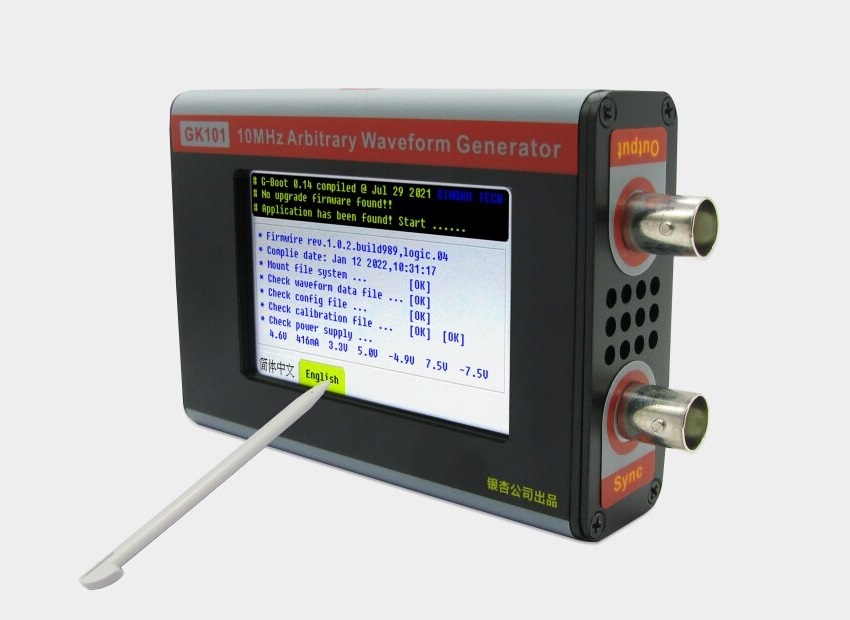

Корпус устройства имеет небольшие размеры и легко помещается в руку. Питание подается с помощью стандартного кабеля microUSB. Вся информация отображается на трехдюймовом сенсорном дисплее. Поверхность отлично отзывается на касания, поэтому управление прибором, его настройка и прочие действия выполняются плавно, без сильных нажатий. В комплекте также есть специальный стилус для экрана.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
