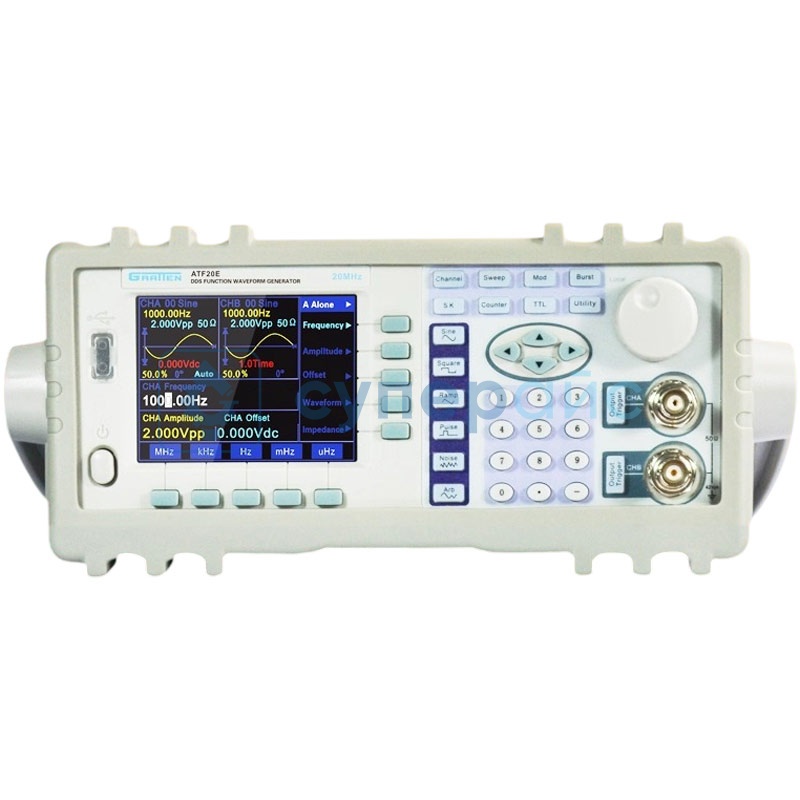

Промышленный генератор сигналов Gratten ATF20E
48 059 ₽
48 059 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
40735
Модель (серия)
ATF20E
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Atten ATF20E
Общие данные
Артикул (код товара)
40735
Производитель (бренд)
Модель (серия)
ATF20E
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Тип
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов стандартных форм
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ФМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Пилообразный и треугольный сигналы
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
TTL
Описание Atten ATF20E
Технические характеристики Gratten ATF20E
| Количество каналов | 2 (A / B) |
| Параметры основного канала A | |
| Длина волны | 1024 точек |
| Разрешение по амплитуде | 8 бит |
| Подавление гармоник | ≥ 40 дБн (< 1 МГц), ≥ 35 дБн (1-10 МГц) |
| Коэффициент искажений | ≤ 1 % (20 Гц - 200 кГц) |
| Время нарастания/спада | ≤ 35 нс (меандр) |
| Выбросы | ≤ 10 % |
| Регулировка скважности | 1 - 99 % |
| Частотные параметры | |
| Диапазоны |
синус: 1 мкГц - 20 МГц меандр: 1 мкГц - 5 МГц другие: 1 мкГц - 1 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (5 × 10⁻⁵) |
| Стабильность | ± 5 × 10⁻⁶ за 3 часа |
| Амплитудные параметры | |
| Диапазоны |
40 мГц - 10 МГц: 2 мВpp - 20 Вpp 10 - 15 МГц: 2 мВpp - 15 Вpp 15 - 20 МГц: 2 мВpp - 8 Вpp |
| Разрешение | 20 мВpp (> 2 Вpp), 2 мВpp (< 2 Вpp) |
| Точность | ± (1 % + 2 мВ) при 1 кГц |
| Стабильность | ± 0,5 % за 3 часа |
| Неравномерность АЧХ | ± 5 % (< 10 МГц), ± 10 % (10 - 20 МГц) |
| Выходное сопротивление | 50 Ом |
| Смещение | |
| Диапазон | ± 10 В |
| Разрешение | 20 мВ |
| Точность | ± (1 % + 20 мВ) |
| Сканирование | |
| Типы | по частоте, по амплитуде |
| Диапазон | произвольный в пределах возможностей |
| Режимы | линейный/логарифмический |
| Шаг | любой выше минимального разрешения |
| Скорость | 10 мс - 900 с |
| Направление | прямое/обратное/возвратное |
| Модуляция |
FM: глубина 0 - 20 % FSK: произвольные частоты ASK: произвольные амплитуды PSK: 0° - 360°, шаг 1° скорость переключения: 10 мс - 60 с Burst: 1 - 65 000 циклов |
| Параметры вспомогательного канала B | |
| Формы сигналов | 40 видов |
| Длина волны | 1 024 точки |
| Частота дискретизации | 12,5 МВыб/с |
| Разрешение | 8 бит |
| Скважность | 1 - 99 % |
| Частотные параметры |
синус: 1 мкГц - 1 МГц другие: 1 мкГц - 100 кГц разрешение: 1 мкГц точность: ± 1 × 10⁻⁵ |
| Амплитудные параметры |
диапазон: 50 мВpp - 20 Вppр разрешение: 20 мВpp импеданс: 50 Ом |
| Burst-режим |
количество циклов: 1 - 65 000 режимы: внутренний/внешний/одиночный |
| Выход TTL |
форма: меандр время нарастания: ≤ 20 нс частота: 10 мГц - 1 МГц уровни: низкий: < 0,3 В высокий: > 4 В совместимость: TTL/CMOS |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый TFT-экран, 320 х 240 пикселей |
| Источник питания |
напряжение: AC 220 В ± 10 % или 110 В ± 10 % частота: 50 Гц ± 5 % |
| Потребление мощности | < 45 ВА |
| Условия эксплуатации |
температура: 0 - 40 °C влажность: < 80 % |
| Поддерживаемые языки | русский/английский/китайский |
| Габариты изделия | 415 х 295 х 195 мм |
| Вес | 3,5 кг |
| Комплектация | генератор сигнала Gratten ATF20E - 1 шт |
