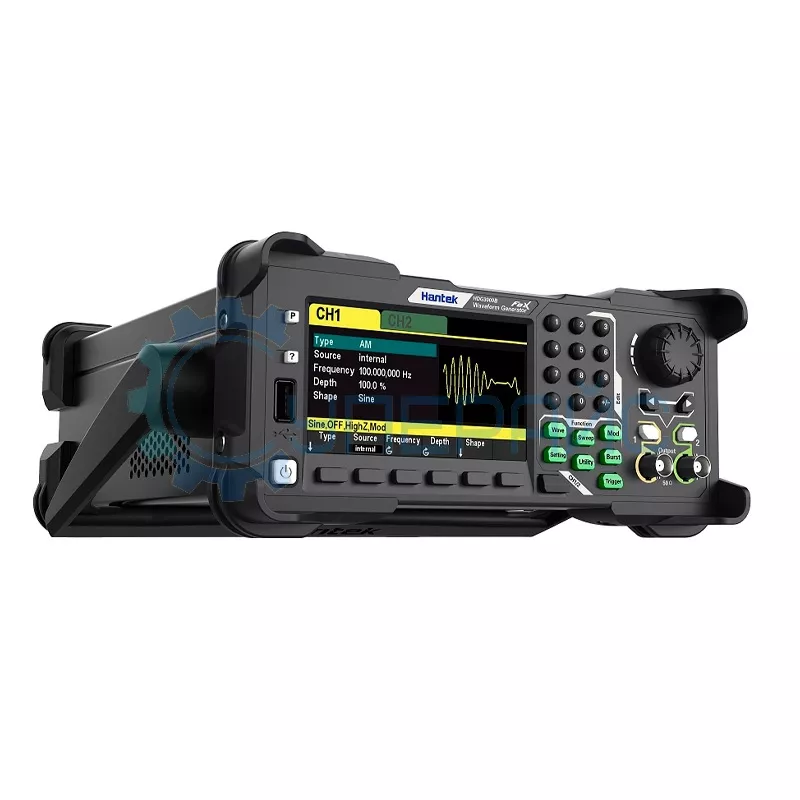

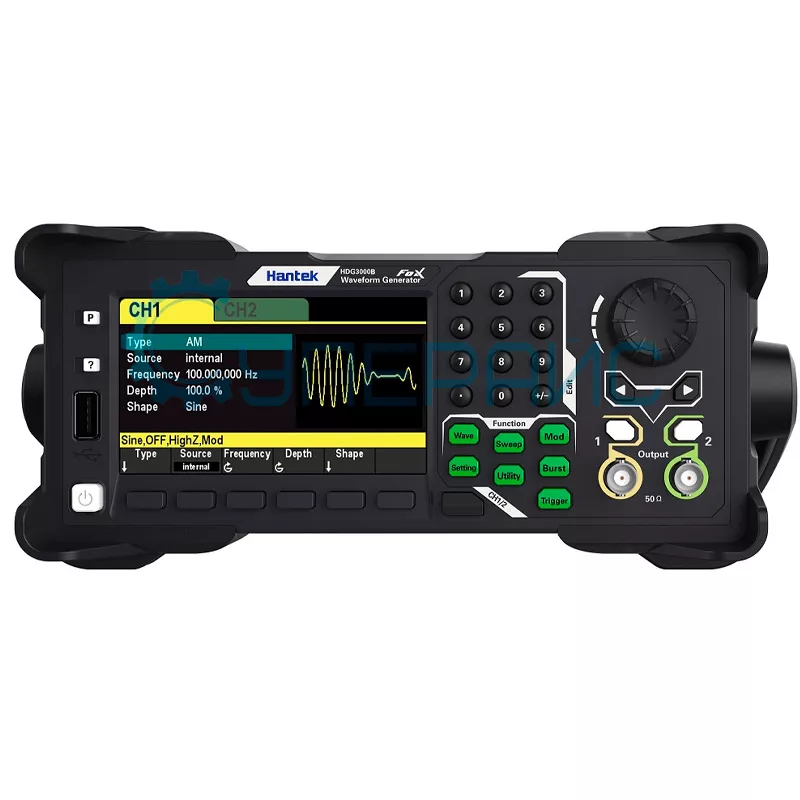

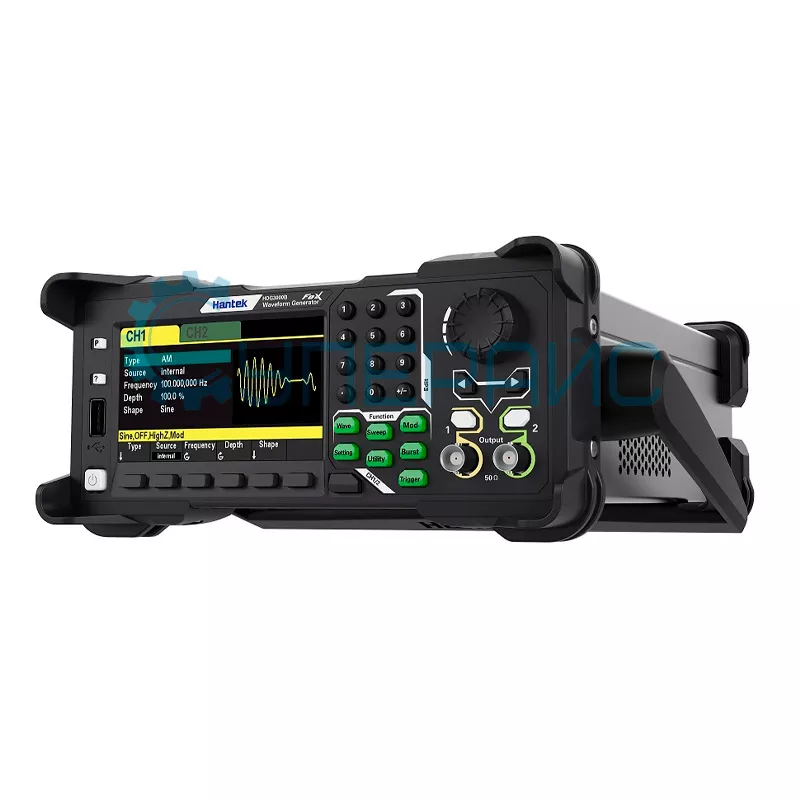

Генератор высокочастотных сигналов Hantek HDG3012B, 2 канала, 15 МГц
23 249 ₽
23 249 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
16910
Модель (серия)
HDG3012B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG3012B
Артикул (код товара)
16910
Модель (серия)
HDG3012B
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
18
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов стандартных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
15 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание Hantek HDG3012B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG3012B
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 15 МГц |
| Частота дискретизации | 250 МВыб/с |
| Глубина памяти | 2 Мб |
| Диапазон частот | 1 мкГц - 15 МГц |
| Вертикальное разрешение | 16 бит |
| Сигналы произвольной формы | 160 видов |
| Частотные характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, шумовая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал |
| Синусоидальный сигнал | 1 мкГц - 15 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц - 5 МГц |
| Белый шум | 100 МГц |
| Произвольный сигнал | 1 мкГц - 15 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 В) |
| Выброс | ≤ 5% (100 кГц, 1 В) |
| Рабочий цикл | 0,001% ~ 99,999% (диапазон зависит от частоты) |
| Несимметричность | 1% период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1% (1 кГц, 1 В) |
| Симметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время |
≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5% (1 кГц, 1 В) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 М |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5% (1 кГц, 1 В) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ ~ 10 В ≤ 55 МГц: 1 мВ ~ 5.5 В ≤ 80 МГц: 1 мВ ~ 3.5 В ≤ 100 МГц: 1 мВ ~ 2 В |
| Точность | ± 1% от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤5 МГц: ±0,1 дБ ≤15 МГц: ±0,2 дБ ≤25 МГц: ±0,3 дБ ≤40 МГц: ±0,5 дБ 40 МГц: ±1,0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1% от настройки + 5 мВ + 1% амплитуды) |
| Характеристики модуляции | |
| Типы модуляции |
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, импульсная, гармоническая, произвольная (кроме DC) |
| Источник | Внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, шумовая, произвольная |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120% |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK, 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла (PWM: синусоидальная, прямоугольная, треугольная, шумовая, произвольная) |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны |
синусоидальная, прямоугольная, треугольная, произвольная (кроме DC) |
| Источник | внутренний |
| Источник | PN15, PN21 |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | синусоидальная |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, произвольная |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0% ~ 50% |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, импульсная, прямоугольная, треугольная, произвольная |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | Внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 15 МГц |
| Количество | 2000000000 |
| Закрытый источник | внешний запуск |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3.3 В |
|
|
|
| Общие характеристики | |
| Дисплей | ЖК, 4,3 дюймов, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Рабочая температура | 10 °C ~ 40 °C |
| Температура хранения | 20 °C ~ 60 °C |
| Влажность |
≤ +40 °C: относительная влажность ≤90% +41°C ~ 50°C относительная влажность ≤60% |
| Габариты изделия | 308 х 232 х 110 мм |
| Габариты упаковки | 390 х 320 х 210 мм |
| Вес нетто | 3,09 кг |
| Вес брутто | 4,212 кг |

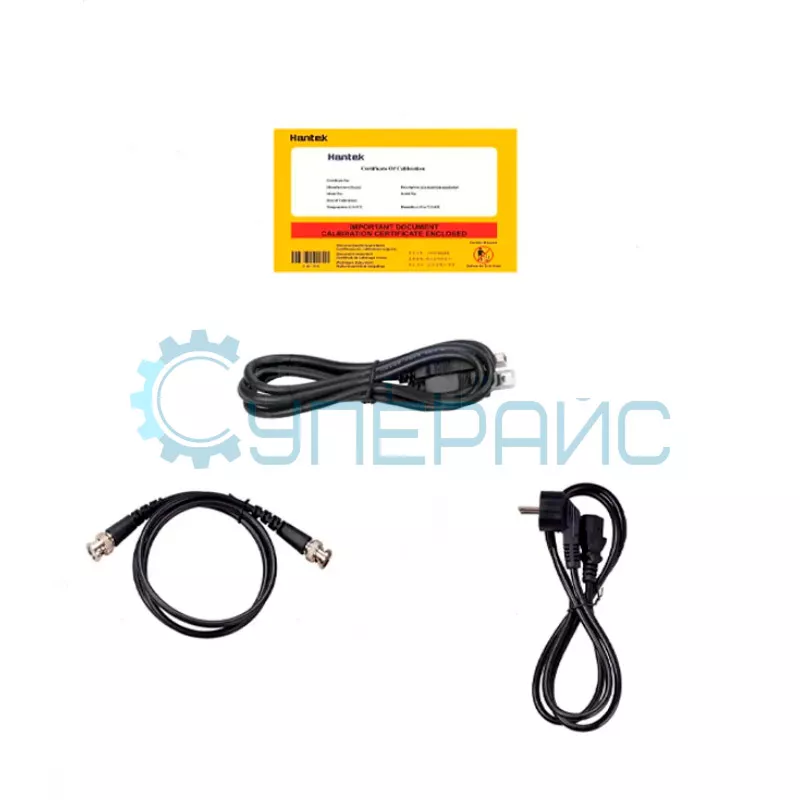

| Комплектация | генератор сигналов Hantek HDG3012B - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |
Сравнительная таблица генераторов сигналов Hantek серии HDG
| Характеристики | HDG3012B | HDG3022B | HDG3042B | HDG3062B | HDG3082B |
| Полоса пропускания | 15 МГц | 25 МГц | 40 МГц | 60 МГц | 80 МГц |
| Диапазон частот (синус) | 1 мкГц - 15 МГц | 1 мкГц - 25 МГц | 1 мкГц - 40 МГц | 1 мкГц - 60 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации | 250 МВыб/с | ||||
| Глубина памяти | 2 Мб | 64 Мб | 64 Мб | 2 Мб | 2 Мб |
| Вертикальное разрешение | 16 бит | ||||
| Сигналы произвольной формы | 160 видов | ||||
| Количество каналов | 2 | ||||
