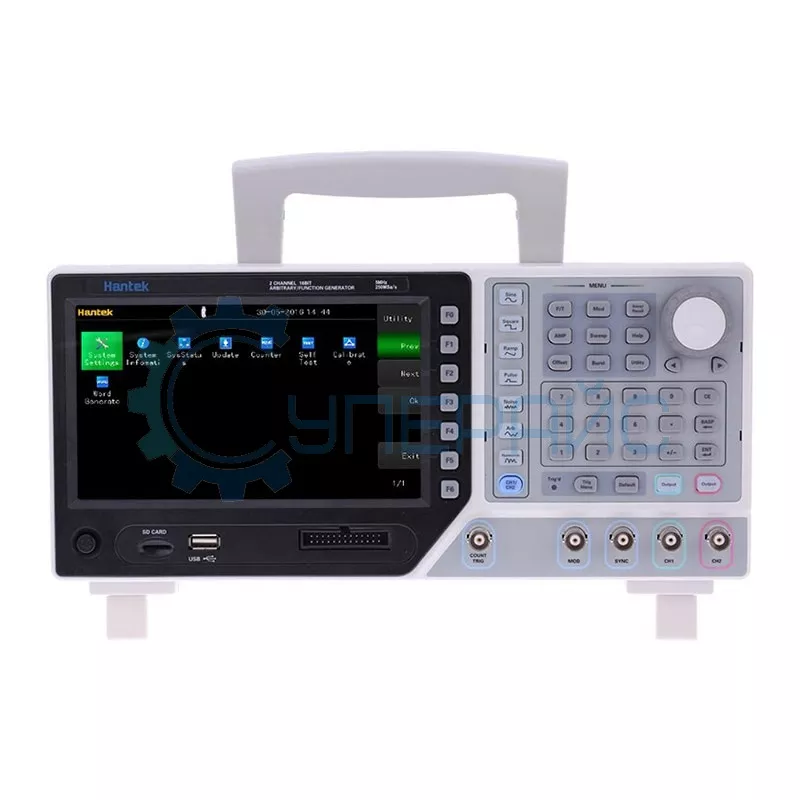

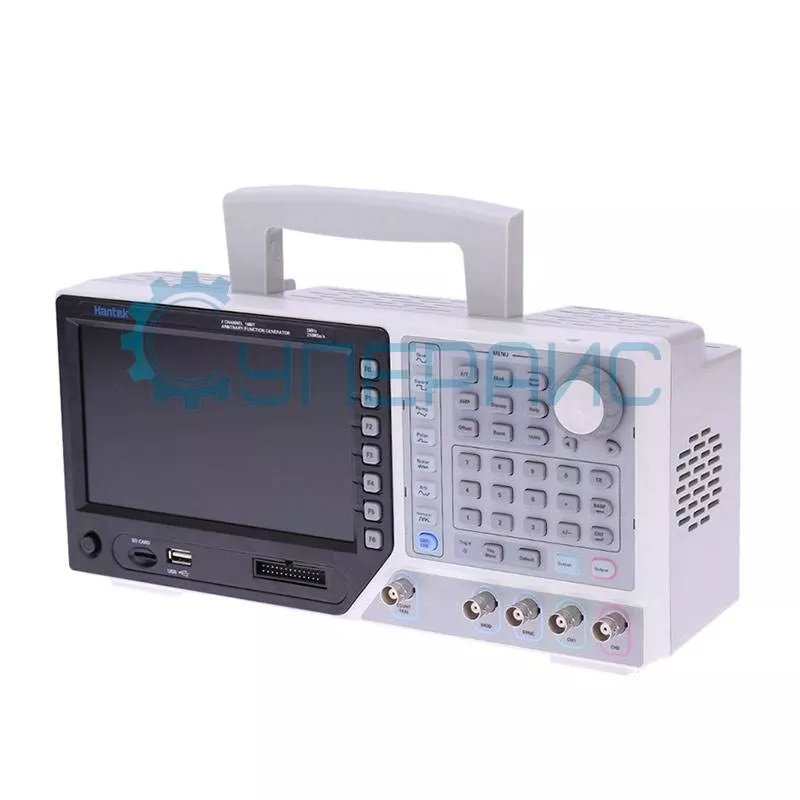

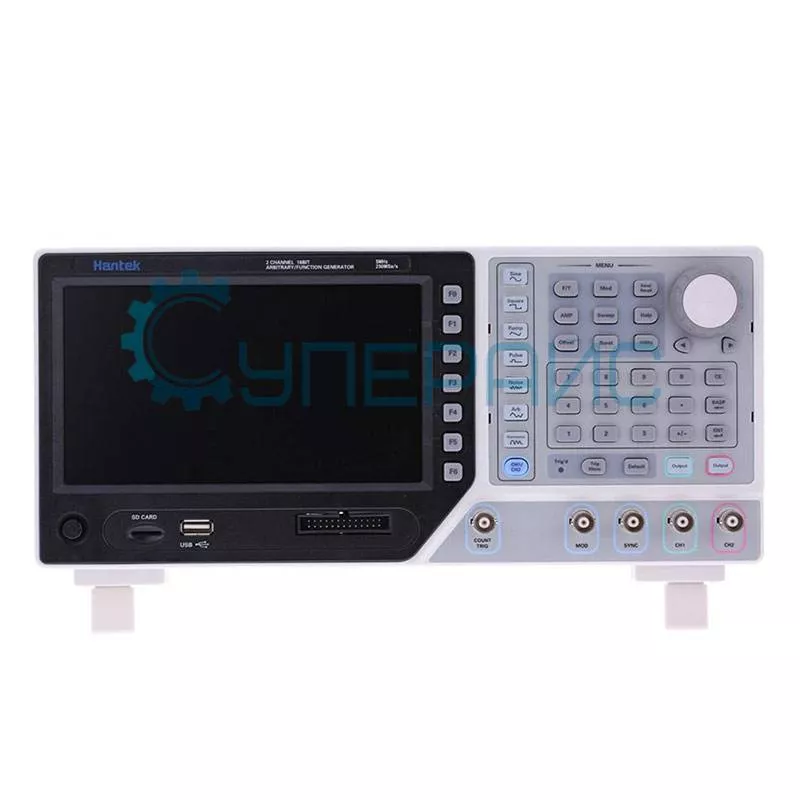

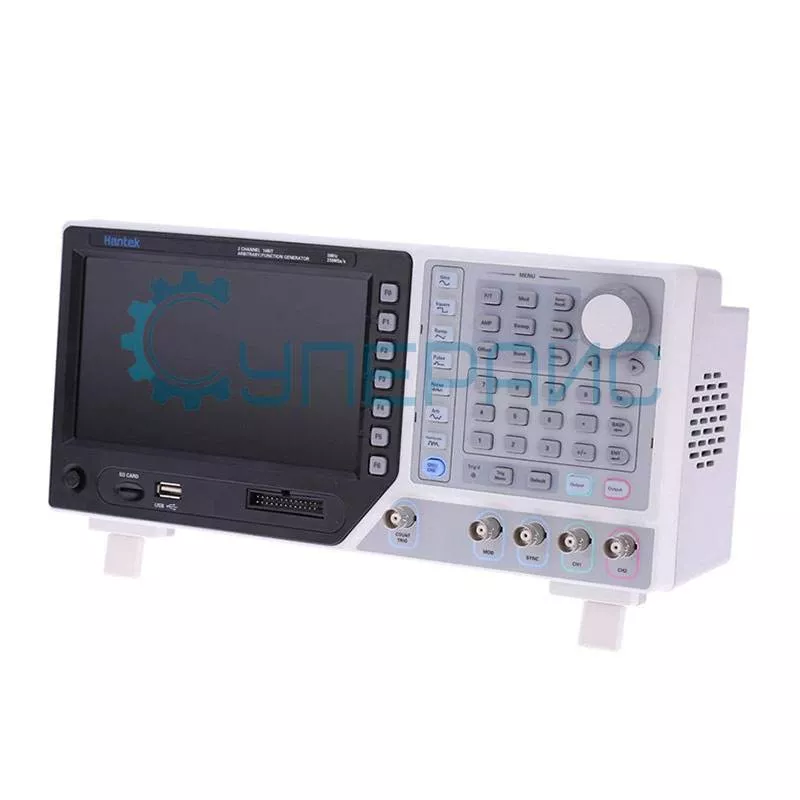

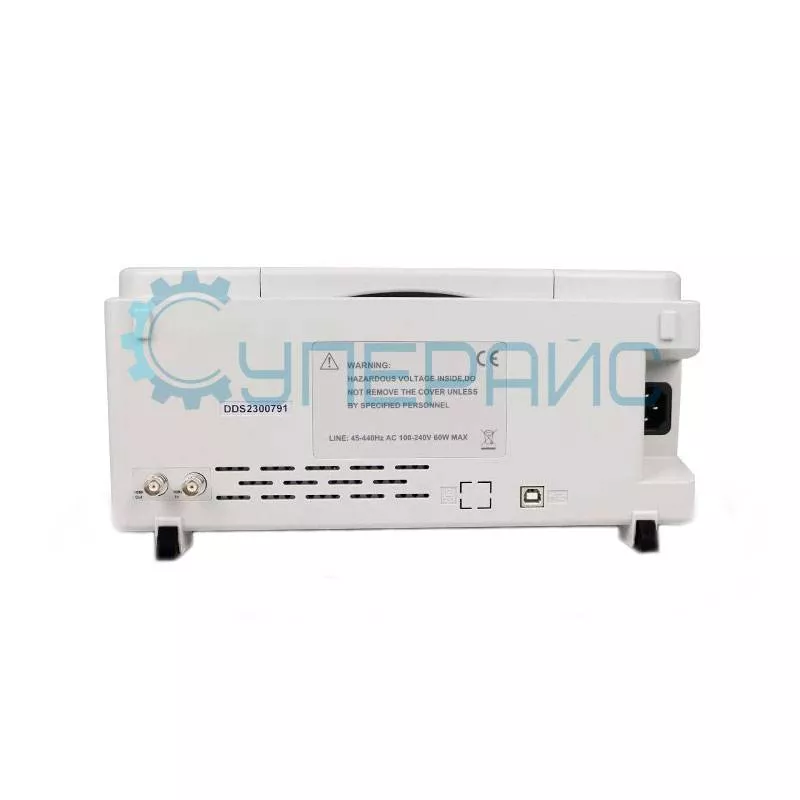

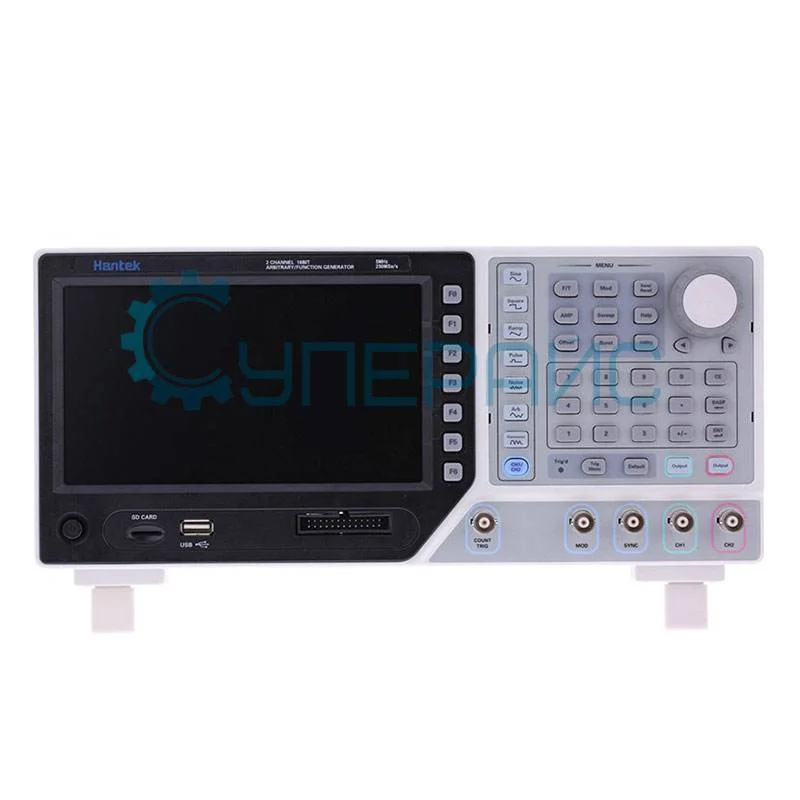

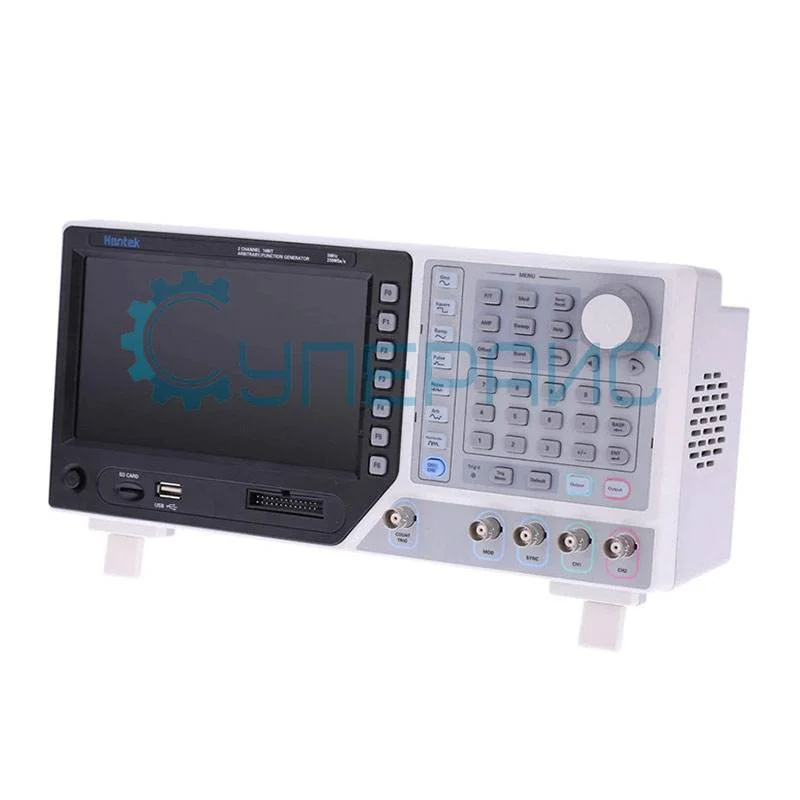

Цифровой генератор сигналов Hantek HDG2032B
41 179 ₽
41 179 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6247
Модель (серия)
HDG2032B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG2032B
Общие данные
Артикул (код товара)
6247
Производитель (бренд)
Модель (серия)
HDG2032B
Страна производства
Гарантия, мес.
18
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
30 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Точность, %
Формы сигналов и функции генерации
Виды модуляции
ШИМ
АМ
ЧМ
ФМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
microSD
microSD
Габариты и вес
Вес нетто, кг
Описание Hantek HDG2032B
ВНИМАНИЕ! Производство цифрового генератора сигналов Hantek HDG2032B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор произвольных сигналов Hantek HDG2062B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG2032B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 30 МГц | ||
| Частота дискретизации | 250 МВыб/с | ||
| Глубина памяти | 64 Мб | ||
| Диапазон частот | 1 мкГц - 30 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Режим цифрового выхода | 16 каналов | ||
| Частотные характеристики | |||
| Форма сигналов | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал | ||
| Синусоидальный сигнал | 1 мкГц - 30 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 30 МГц | ||
| Импульсный сигнал | 1 мкГц - 15 МГц | ||
| Пилообразный сигнал | 1 мкГц - 3 МГц | ||
| Белый шум | 30 МГц | ||
| Произвольный сигнал | 1 мкГц - 20 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 2 ppm, при 18 - 28 °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC 1 МГц: < - 60 дБ 1 МГц - 10 МГц: < - 55 дБ 10 МГц - 100 МГц: < - 50 дБ |
||
| Полное гармоническое искажение | < 0.1% (10 Гц - 20 кГц) | ||
| Ложный сигнал (не гармонический) |
≤10 МГц: < - 65 дБ > 10 МГц < - 65 дБ + 6 дБ |
||
| Фазовый шум | 10 МГц: ≤ - 115 дБ / Гц | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания | < 14 нс | ||
| Выброс | < 3% (100 кГц, 1 В) | ||
| Рабочий цикл | 8.0 - 92.0% | ||
| Несимметричность | 1% период +5 нс | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≤ 1% (1 кГц, 1 В) | ||
| Симметричность | 0% ~ 100% | ||
| Характеристики импульсного сигнала | |||
| Период | 50 нс - 1 мс | ||
| Пульсация | ⩾ 16 нс | ||
| Ведущее импульсное время | ⩾ 10 нс | ||
| Выброс | < 3% (1 В) | ||
| Характеристики произвольного сигнала | |||
| Длина волны | 64 Мб | ||
| Вертикальное разрешение | 16 бит | ||
| Частота дискретизации | 250 МВыб/с | ||
| Время нарастания / спада | < 6 нс | ||
| Амплитудные характеристики | |||
| Амплитудный диапазон |
≤ 20 МГц: 1 мВ - 20 В ≤ 60 МГц: 1 мВ - 15 В ≤ 80 МГц: 1 мВ - 10 В ≤ 90 МГц: 1 мВ - 5 В ≤ 100 МГц: 1 мВ - 2 В |
||
| Точность | ± 1% от настройки ± 2 мВ | ||
| Разрешение | 1 мВ или 4 бит | ||
| Изоляция | < - 80 дБ | ||
| Импеданс | 50 Ом | ||
| Характеристики смещения | |||
| Диапазон | |V смещение| < Vmax - Vpp / 2 | ||
| Точность | ± (1% от настройки + 5 мВ + 0,5% амплитуды) | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM | ||
| AM, FM, PM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | Внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 1 Гц - 500 МГц | ||
| Глубина | 0 - 120% | ||
| 2ASK, 2FSK, 2PSK, PWM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | Внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла (PWM: синусоидальная, прямоугольная, пилообразная, шумовая, произвольная) | ||
| Частота | 1 Гц - 500 МГц | ||
| Характеристики выброса | |||
| Количество | 2000000000 | ||
| Закрытый источник | внешний запуск | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Характеристики развертки | |||
| Направление | вертикальное | ||
| Тип | линейный | ||
| Время развертки | 28000 с | ||
| Время удержание/возврата | 28000 с | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Точка синхронизации | спад сигнала синхронизации (программируемая) | ||
| Общие характеристики | |||
| Дисплей | ЖК, 7 дюймов, 800 х 480, 64 К цвета | ||
| Интерфейс | USB Host, USB Device | ||
| Питание |
100 - 120 В CRMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В CRMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
||
| Потребляемая мощность | < 60 Вт | ||
| Габариты | 305 х 130 х 100 мм | ||
| Вес | 3000 г | ||

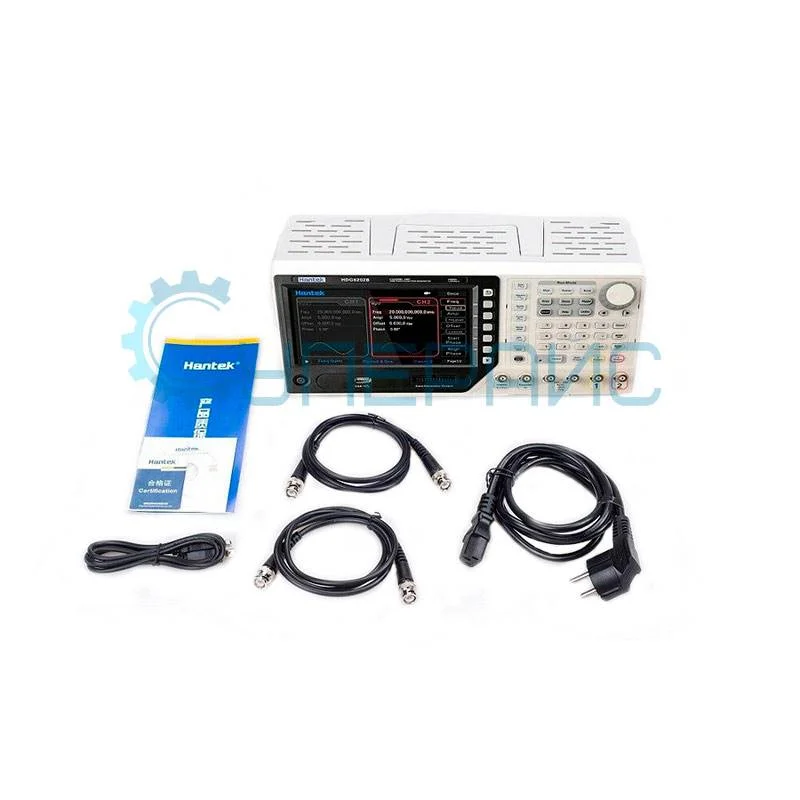

| Комплектация | генератор сигналов Hantek HDG2032B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC кабель - 2 шт CD диск - 1 шт |
||
Документация и ПО Hantek HDG2032B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового генератора сигналов Hantek HDG2032B серии HDG2000B
Язык:
Английский
Размер и тип:
755 КБ,
PDF
Программное обеспечение для цифрового генератора сигналов Hantek HDG2032B
Язык:
Английский
Размер и тип:
202 МБ,
ZIP
ZIP
Отзывы Hantek HDG2032B
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3001
Модель (серия):
DG1022Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2 Мб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5162
Модель (серия):
JDS2840
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
13543
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22168
Модель (серия):
SP-305+
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20208
Модель (серия):
LPS8021
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
80000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
38819
Модель (серия):
AT4508
Производитель:
Anbai
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1300°С
Добавить в избранное
Артикул (код товара):
41830
Модель (серия):
JL3002GT
Производитель:
Kefei
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
37534
Модель (серия):
SR-DSC-600S
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
27788
Модель (серия):
SDS2352X Plus
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
164
Модель (серия):
GM1358
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Сохранение результатов тестирования:
Нет
Вид применения:
Бытовой
Класс точности:
3
Взрывозащита:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
26257
Модель (серия):
SC DSC D150
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

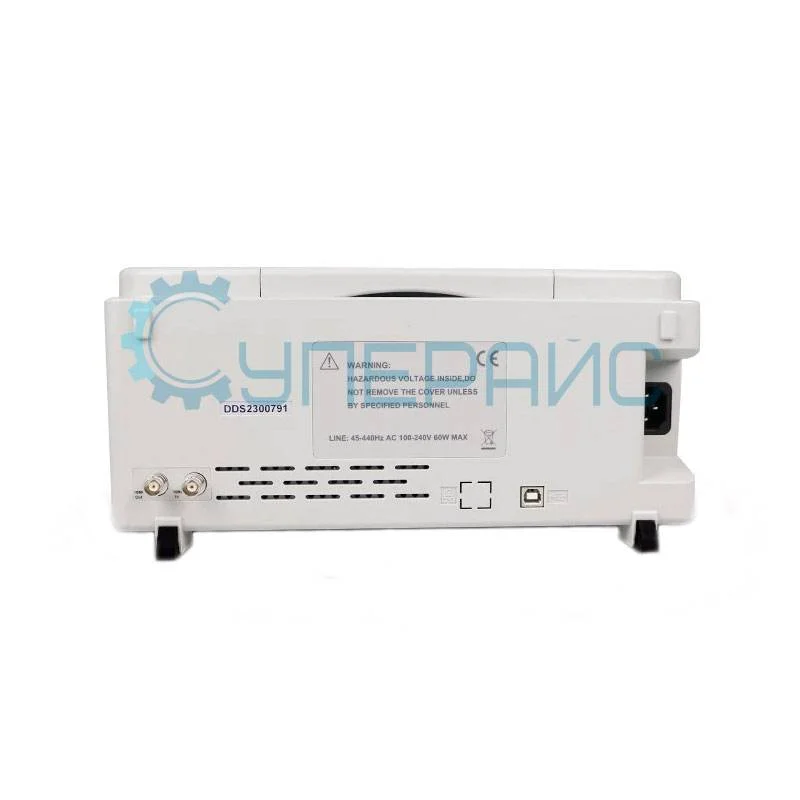

Артикул (код товара):
6247
Модель (серия):
HDG2032B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Добавить в избранное
Артикул (код товара):
13512
Модель (серия):
T12-951
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
набор для сборки
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
72
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21658
Модель (серия):
VDS1022I
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
100
Глубина памяти на канал:
Нет
Добавить в избранное
Артикул (код товара):
1328
Модель (серия):
UT58C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 1000 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Добавить в избранное
Артикул (код товара):
5673
Модель (серия):
MK-168
Производитель:
EZM Electronics Studio
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,1 Ом – 50 МОм
Диапазон измерения ёмкости:
30 пФ – 100000 мкФ
Диапазон измерения индуктивности:
10 мкГн – 20 Гн
Спящий режим:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4012
Модель (серия):
UTD2102CEX-II
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
44490
Модель (серия):
A902 Pro
Производитель:
AIFEN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Общая мощность, Вт:
350
Макс. температура нагрева, °C:
450
Тип управления:
цифровой
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19113
Модель (серия):
A902
Производитель:
AIFEN
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
350
Макс. температура нагрева, °C:
450

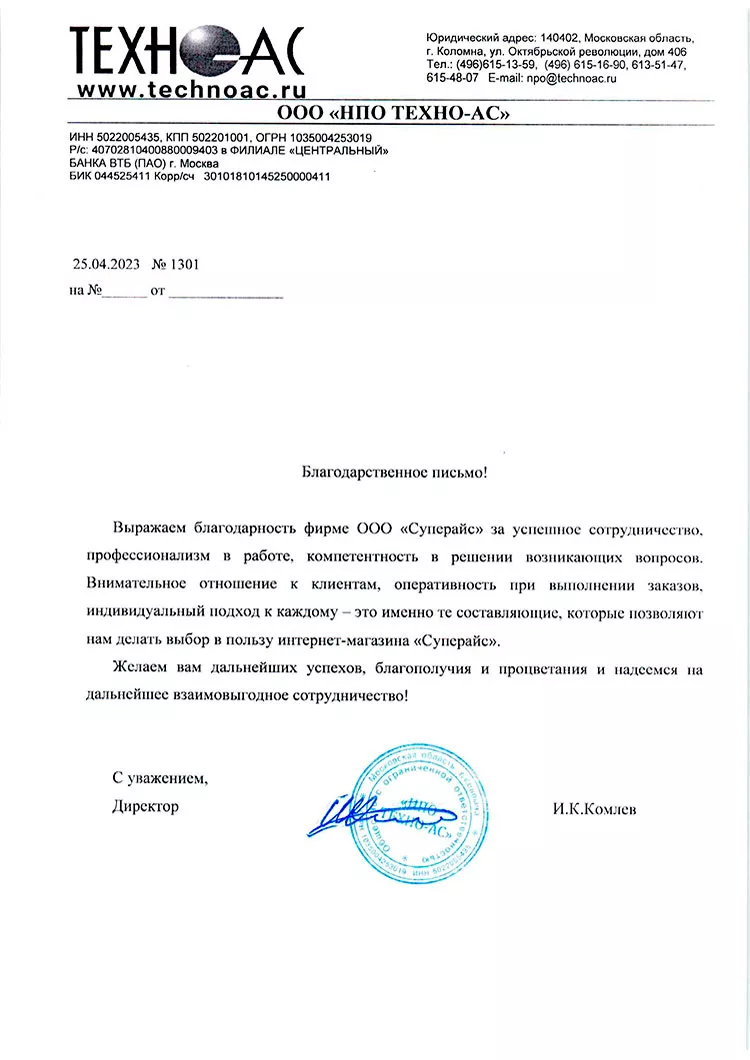

Благодарственные письма
