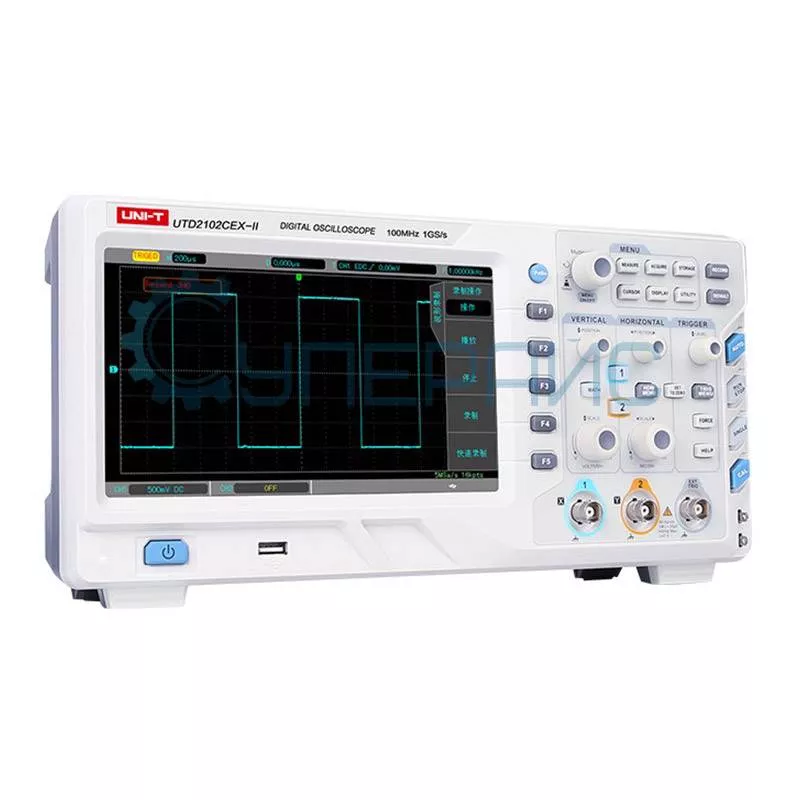

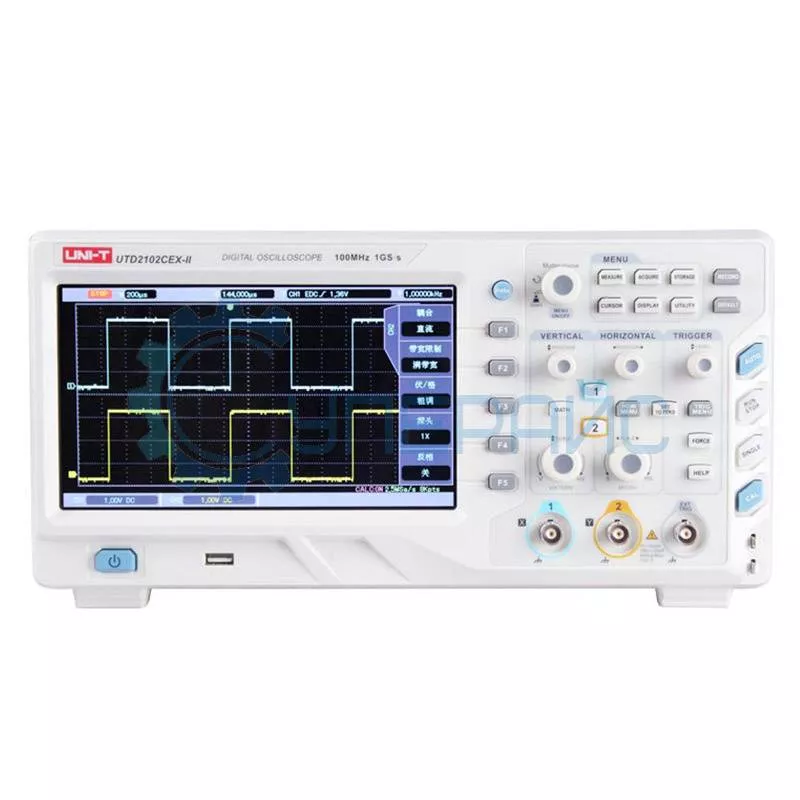

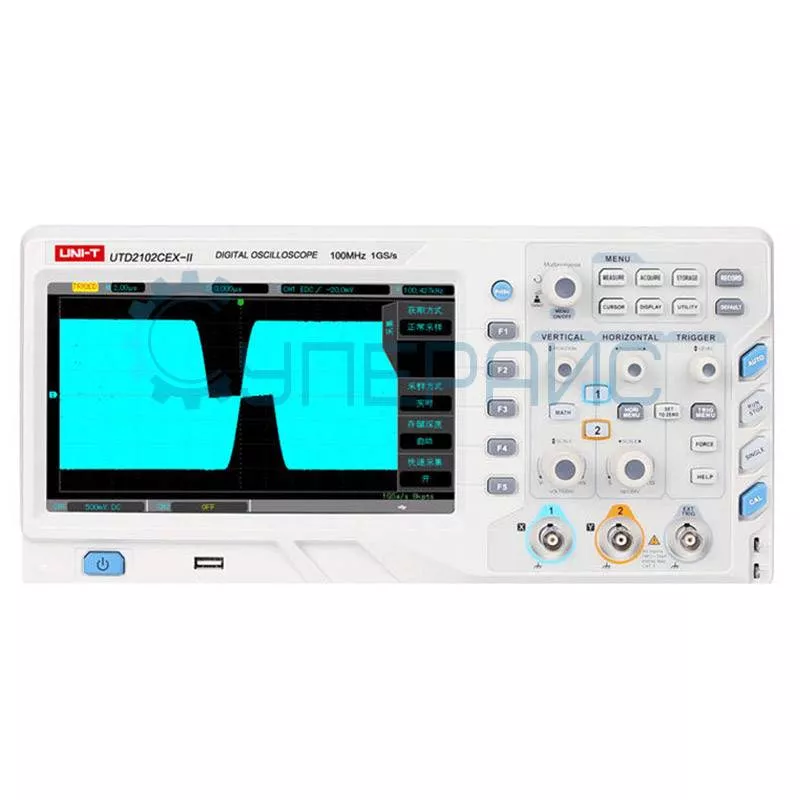

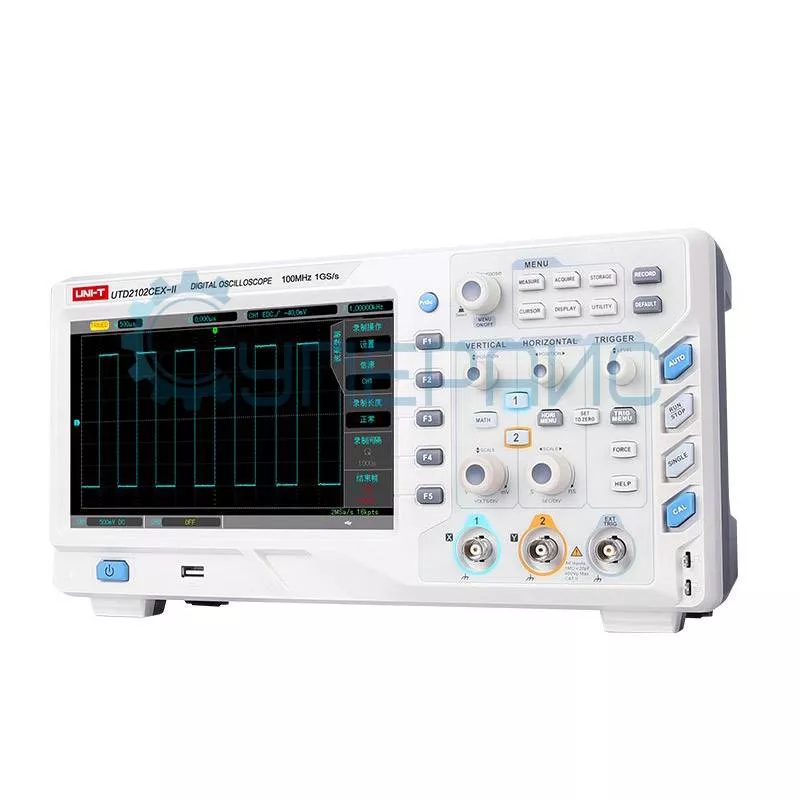

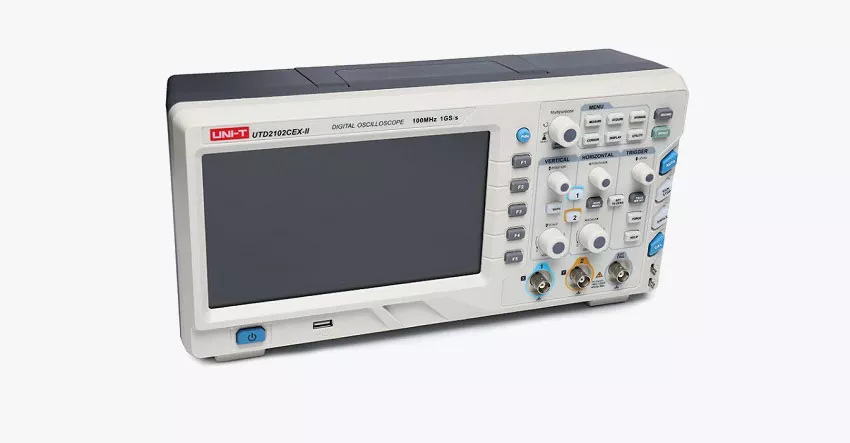

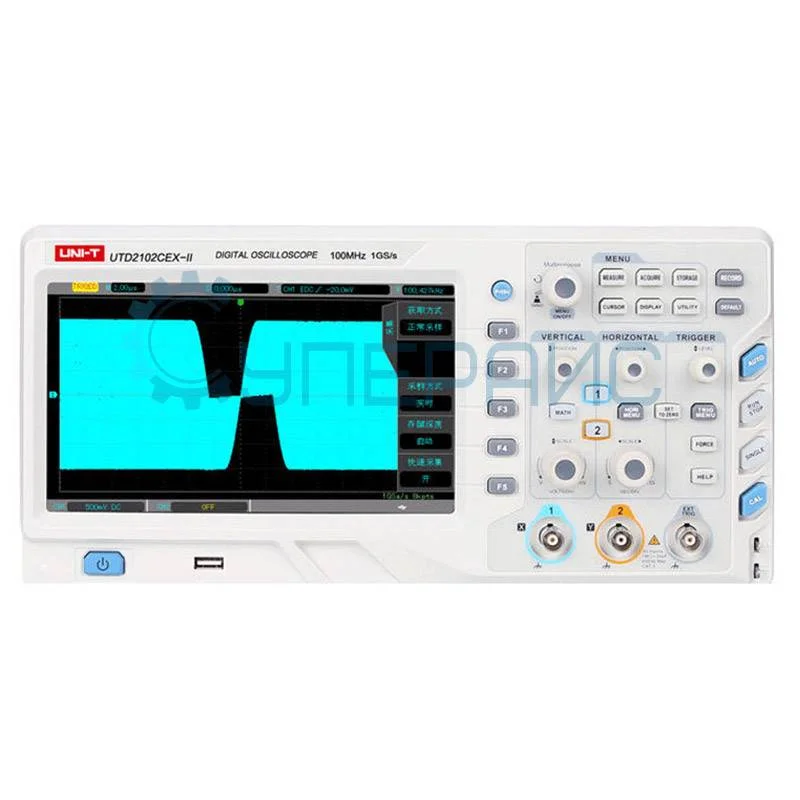

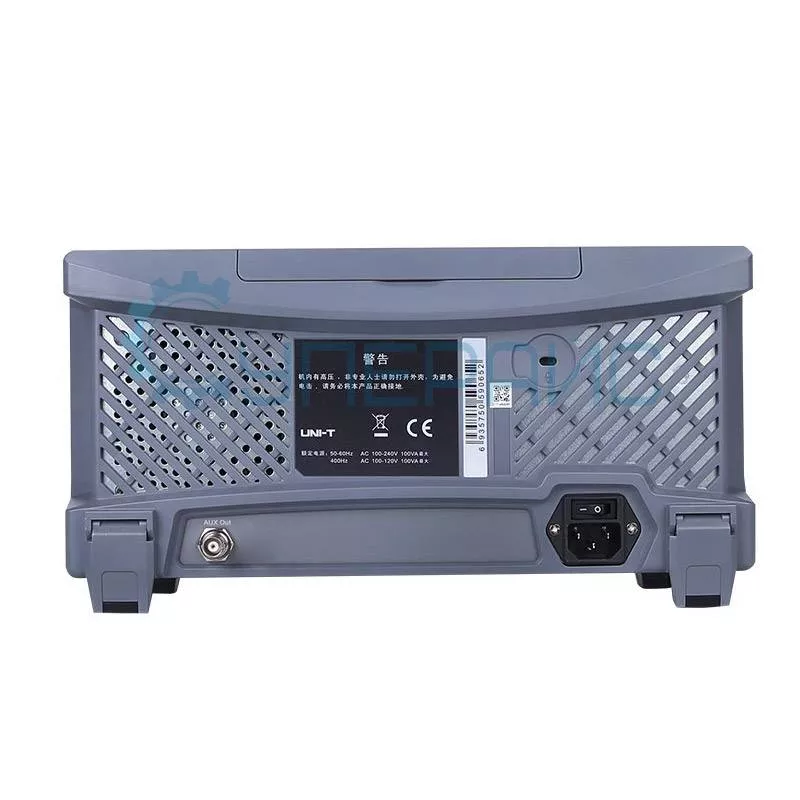

Цифровой запоминающий осциллограф UNI-T UTD2102CEX-II
Доставка бесплатно
30 999 руб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Входящий сигнал | |
| Развязка входа | по постоянному току (DC), по переменному току (AC), замыкание на землю (GND) |
| Входной импеданс | 1 МОм ± 1% параллельно с 20 ± 3 пФ |
| Коэффициент ослабления пробников |
0,001x; 0,002x; 0,005x; 0,01x; 0,02x; 0,05x; 0,1x; 0,2x; 0,5x; 1x; 2x; 5x; 10x; 20x; 50x; 100x; 200x; 500x; 1000x; |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II (среднеквадратичные значения) переходное перенапряжение 1000 Вп-п |
| Горизонтальная система | |
| Коэффициент развертки | 5 нс/дел - 50 с/дел, с шагом 1-2-5 |
| Погрешность временной базы | ≤ ± (50+2x срок эксплуатации)*10-6 |
| Максимальная задержка |
опережение запуска (отрицательная задержка) ≥ 1 ширины экрана отставание от запуска (положительная задержка) 1 с - 50 с |
| Формат отображения | YT, XY, ROLL |
| Вертикальная система | |
| Частота дискретизации |
в режиме реального времени: 1 Гвыб/с (один канал) 500 Мвыб/с (два канала) |
| Режим выборки | равномерная выборка, режим обнаружения пиков, выборка с высоким разрешением, ражим усреднения |
| Интерполяция осциллограммы | Sin(x)/x |
| Глубина памяти | авторегулировка, 28 тыс. точек, 280 тыс.точек, 28 млн точек |
| Пропускная способность | 100 МГц |
| Время нарастания фронта импульса (типовое) | ≤ 3,5 с |
| Количество каналов | 2 |
| Разрешение по вертикали | 8 бит |
| Коэффициент вертикальной развертки (чувствительность) | 1 мВ/дел - 20 В/дел, с шагом 1-2-5 |
| Диапазон смещения | ± 8 делений |
| Отключаемое ограничение полосы пропускания аналогового сигнала (типовое) | 20 МГц |
| Низкочастотный предел при развязке по переменному току (по уровню -3 дБ) | ≤ 5 Гц на входе BNC |
| Погрешность коэффициента усиления DC |
±4% при вертикальной развертке < 5 мВ/дел ± 3% при вертикальной развертке ≥ 5 мВ/дел ( в режиме простой выборки или выборки с усреднением) |
| Разделение каналов | от DC до верхнего предела полосы пропускания > 40 дБ |
| Система синхронизации | |
| Диапазон уровней запуска | внутренний: ±5 дел. от центра дисплея, внешний: ± 6 В |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Диапазон задержки запуска | 100 нс - 10 с |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска |
≤ 1 дел |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по длительности импульса | |
| Условие запуска | >, <, >< |
| Полярность | длительность положительного импульса, длительность отрицательного импульса |
| Длительность импульса | 20 нс - 10 с |
| Запуск по попаданию в диапазон | |
| Условие запуска | >, <, >< |
| Полярность | положительная, отрицательная |
| Длительность импульса | 20 нс - 10 с |
| Запуск по выходу за пределы диапазона | |
| Тип фронта импульса | нарастающий, ниспадающий, любой |
| Момент запуска | вход, выход, временной интервал |
| Длительность выхода за пределы диапазона | 20 нс - 10 с |
| Запуск по скорости изменения сигнала | |
| Условие на скорость изменения сигнала |
нарастающий (больше, меньше, в заданном диапазоне) убывающий (больше, меньше, в заданном диапазоне) |
| Длительность | 20 нс - 10 с |
| Запуск по видеосигналу | |
| Стандарт видеосигнала и число строк в кадре | сигналы стандартов NTSC и PAL |
| Система измерения | |
| Курсорные измерения | ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
| Автоматические измерения |
34 параметра: размах, амплитуда, мин. и макс., среднее и среднеквадратичное напряжение, среднее и среднеквадратичное напряжение за период, напряжение вершины и основания импульса, площадь, площадь за период, отрицательного выброса перед фронтом импульса, положительного выброса перед фронтом импульса, частоты, периода, длительности нарастающего и ниспадающего фронта, положительного и отрицательного импульса, пачки импульсов, положительного и отрицательного коэффициента заполнения, фазы, разных типов задержки (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF и т.д.) |

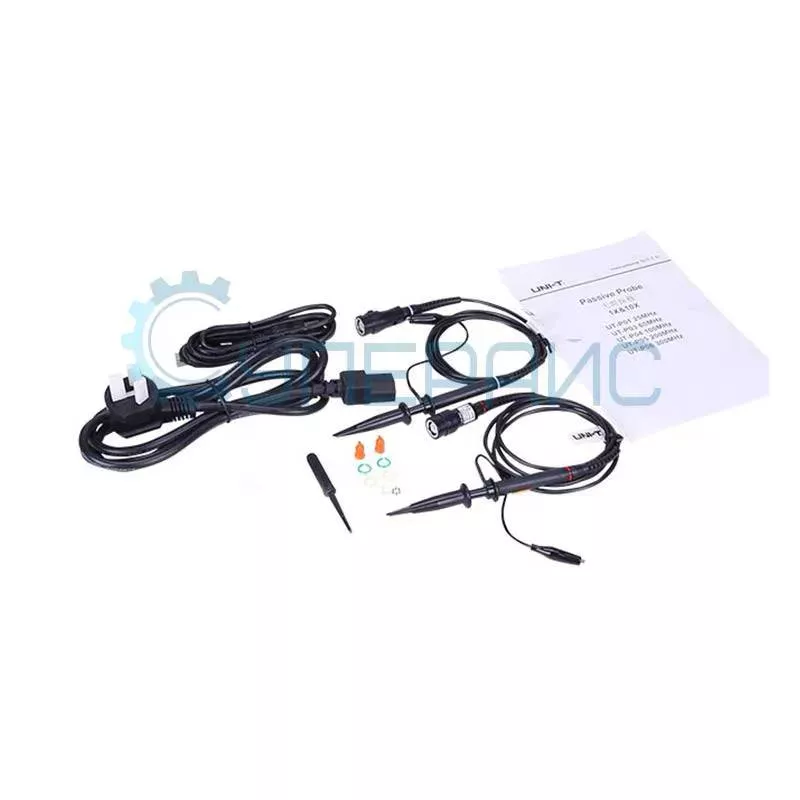

| Число измеряемых параметров | отображение до 5 параметров одновременно |
| Статистика измерений | среднее, максимальное, минимальное значения, стандартное отклонение, чичло измерений |
| Встроенный частотомер | разрядность 6 бит |
| Математические функции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье (прямоугольное, Хэннинга, Блэкмана, Хэмминга) |
| Сохранение данных | |
| Сохранение настроек и осциллограмм | во внутреннюю память и на внешний USB-накопитель |
| Общие характеристики | |
| Дисплей | диагональ 8 дюймов, цветной (TFT), 800 × 480 пикселей |
| Интерфейсы передачи данных | USB-OTG, интерфейс функции допускового контроля Pass/Fail |
| Выходное напряжение щупа | 3 В |
| Питание | 100 - 240 В, 50-60 Гц |
| Предохранитель | плавкий, класс Т, 3 А, 250 В |
| Температура рабочая | 0 °C - +40°C |
| Температура хранения | -20 °C - +70°C |
| Относительная влажность рабочая | ≤ 90% |
| Относительная влажность хранения | ≤ 60% |
| Габариты | 336 мм х 164 мм х 108 мм |
| Вес | 3500 г |
| Комплектация | цифровой осциллограф UNI-T UTD2102CEX-II – 1 шт |
|
пассивный щуп 1:1 (1:10) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт диск с программным обеспечением – 1 шт инструкция по эксплуатации – 1 шт |
|
