Генератор сигналов произвольной формы Hantek HDG3083C
52 199 ₽
52 199 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
18753
Модель (серия)
HDG3083C
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG3083C
Артикул (код товара)
18753
Модель (серия)
HDG3083C
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
18
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
функциональный генератор сигналов произвольных форм
генератор импульсов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
3,090
Показать больше
Показать меньше
Описание Hantek HDG3083C
Технические характеристики Hantek HDG3083C
| Количество каналов | 3 |
| Полоса пропускания | 80 МГц |
| Частота дискретизации | 300 МВыб/с |
| Глубина памяти | 2 Мб |
| Диапазон частот | 1 мкГц - 80 МГц |
| Вертикальное разрешение | 16 бит |
| Сигналы произвольной формы | 160 видов |
| Частотные характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, шумовая, гармоники и другие |
| Синусоидальный сигнал | 1 мкГц - 80 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Треугольный сигнал | 1 мкГц - 2 МГц |
| Гармонический сигнал | 1 мкГц - 40 МГц |
| Произвольный сигнал | 1 мкГц - 20 МГц |
| Шум (3 дБ) | 100 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 9 нс (1 кГц, 1 Vpp) |
| Выброс | ≤ 5 % (100 кГц, 1 Vpp) |
| Рабочий цикл | 0,001 % ~ 99,999 % (диапазон зависит от частоты) |
| Несимметричность | 1 % период + 4 нс |
| Характеристики треугольного сигнала | |
| Линейность | ≤ 1 % (1 кГц, 1 Vpp) |
| Симметричность | 0% ~ 100% |
| Характеристики импульсного сигнала | |
| Период | 67 нс ~ 1 мс |
| Пульсация | ≥ 16 нс |
| Ведущее импульсное время | ≥ 9 нс (ограничено текущей настройкой частоты и настройкой ширины импульса) |
| Выброс | ≤ 5 % (1 кГц, 1 Vpp) |
| Характеристики произвольного сигнала | |
| Длина волны | 2 Мб |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 1 мквыб/с ~ 62,5 Мвыб/с, разрешение 1 мквыб/с |
| Время нарастания / спада | ≤ 9 нс |
| Выброс | ≤ 5 % (1 кГц, 1 Vpp) |
| Характеристики гармонического сигнала | |
| Гармоническая частота | ≤ 16 |
| Гармонический тип | четные гармоники, нечетные гармоники, все гармоники |
| Гармоническая амплитуда | устанавливаемая амплитуда |
| Гармоническая фаза | устанавливаемая фаза |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ ~ 10 В ≤ 40 МГц: 1 мВ ~ 5,5 В ≤ 60 МГц: 1 мВ ~ 4 В ≤ 80 МГц: 1 мВ ~ 2 В |
| Точность | ± 1 % от настройки ± 5 мВ |
| Неравномерность амплитуды |
≤ 5 МГц: ± 0,1 дБ ≤ 15 МГц: ± 0,2 дБ ≤ 25 МГц: ± 0,3 дБ ≤ 40 МГц: ± 0,5 дБ ≤ 60 МГц: ± 1,0 дБ |
| Единицы измерения | В, мВ, В rms, дБм (сопротивление 50 Ом) |
| Разрешение | 1 мВ |
| Импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон | ± 5 В |
| Точность | ± (1 % от настройки + 5 мВ + 1 % амплитуды) |
| Характеристики модуляции | |
| Типы модуляции | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| AM, DSB-AM, FM, PM | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний и другие каналы |
| Модулирующая форма волны | синусоидальная волна, прямоугольная волна, треугольная волна, шум, волна дискретизации, падение частоты, полувектор, Лоренц, двойное аудио, гауссова, ЭКГ |
| Частота | 2 мГц - 1 МГц |
| Глубина | 0 - 120 % |
| Отклонение фазы | 0° - 360° |
| ASK, FSK, PSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| BPSK, QPSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Источник | PN15, PN21, 01, 10 |
| Частота | 2 мГц - 1 МГц |
| 3FSK, 4FSK | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | прямоугольная волна рабочего цикла 50% |
| Частота | 2 мГц - 1 МГц |
| OSK | |
| Форма несущей волны | cинусоидальная волна |
| Источник | внутренний / внешний |
| Время шока | 8 нс - 4,99975 мс |
| Частота | 2 мГц - 1 МГц |
| PWM | |
| Форма несущей волны | прямоугольная волна |
| Источник | внутренний / внешний и остальные каналы |
| Частота | 2 мГц - 50 КГц |
| Отклонение рабочего цикла | 0 % ~ 50 % |
| Вход внешней модуляции | |
| Диапазон ввода |
AM, DSB-AM, FM, PM, OSK, PWM: 75 мВ rms ± 5 В постоянного тока ASK, FSK, PSK: уровень TTL |
| Входная полоса пропускания | 50 кГц |
| Входное сопротивление | 10 кОм |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная волна, прямоугольная волна, треугольная волна, импульсная волна, гармоническая волна, произвольная волна (кроме постоянного тока) |
| Тип | линейный |
| Направление | вверх |
| Время развертки частоты | 1 мс ~ 50 тыс. с |
| Время ожидания/возврата | 0 мс ~ 50 тыс. с |
| Источник триггера | внутренний, внешний, ручной |
| Характеристики выброса | |
| Частота | 1 мкГц ~ 80 МГц |
| Количество | 1 - 2000000000 |
| Фаза запуска/остановки | 0° ~ 360° |
| Внутренний цикл | 2 мкс ~ 500 с |
| Источник запуска | внутренний, внешний или ручной |
| Характеристики частотомера | |
| Функции измерения | Частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Частота | 1 мкГц ~ 80 МГц |
| Время выхода | 10 мс ~ 16 с |
| Диапазон входного сигнала | 0 ~ 3,3 В |
| Характеристики входа триггера | |
| Уровень | TTL - совместимый |
| Наклон | вверх или вниз (необязательный) |
| Ширина импульса | > 100 нс |
| Характеристики выхода триггера | |
| Уровень | TTL - совместимый |
| Ширина импульса | > 60 нс |
| Максимальная частота | 1 МГц |
| Характеристики формы сигнала 3 канала(CH 3) | |
| Формы сигналов | синусоида, прямоугольная волна, треугольная волна, шум, гармоники, постоянный ток |
| Частота | синусоида: 1 мкГц ~ 20 МГц |
| прямоугольная волна: 1 мкГц ~ 5 МГц | |
| треугольная волна: 1 мкГц ~ 1 МГц | |
| гармоники: 1 мкГц ~ 5 МГц | |
| произвольная форма сигнала: 1 мкГц ~ 15 МГц | |
| Точность | ± 1 ppm, при 18 - 28 °C |
| Частота выборки | 150 Мвыб/с |
| Длина волны | 8 Кб |
| Разрешение | 12 бит |
| Амплитудный диапазон | 2 mVpp ~ 7 Vpp |
| Выходное сопротивление | 50 Ом |
| Общие характеристики | |
| В Госреестре СИ | нет |
| Дисплей | цветной ЖК , 4,3 дюйма, TFT |
| Интерфейс | USB host, USB Device |
| Питание |
100 - 120 В AC RMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В AC RMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
| Потребляемая мощность | < 30 Вт |
| Предохранитель | 0,5 A, 250 В |
| Рабочая температура | 10 ℃ ~ 40 ℃ |
| Температура хранения | -20 ℃ ~ 60 ℃ |
| Влажность |
≤ +40 °C: относительная влажность ≤90% +41 °C ~50 °C относительная влажность ≤60% |
| Габариты | 308 х 232 х 110 мм |
| Вес | 3090 г |
| Комплектация | генератор сигналов Hantek HDG3083C - 1 шт |
|
|
кабель питания - 1 шт USB кабель - 1 шт кабель BNC - "крокодилы" - 2 шт кабель BNC - BNC - 1 шт руководство по эксплуатации - 1 шт |

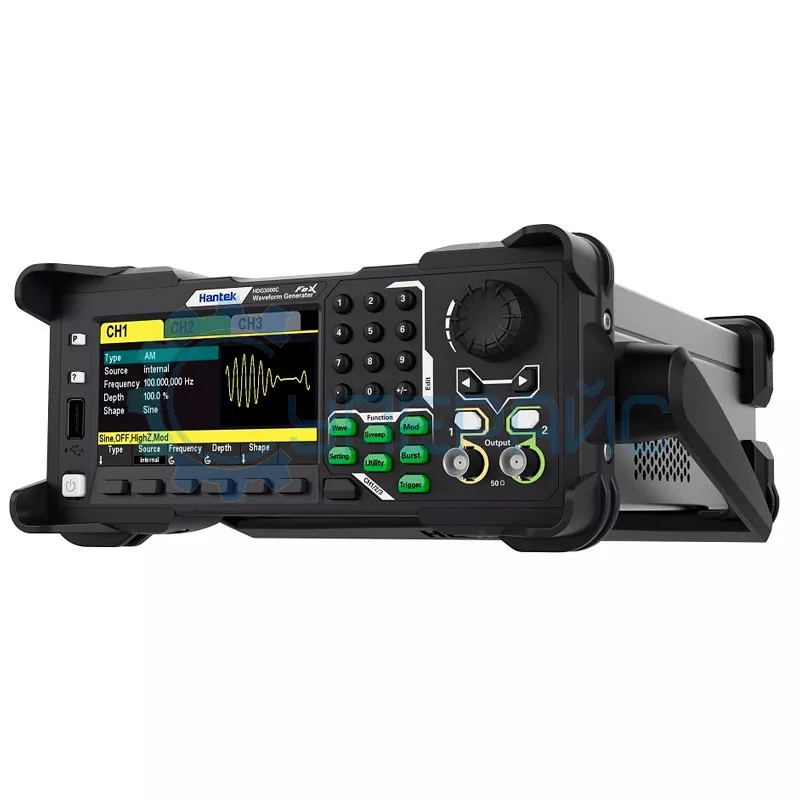

ВЧ генератор Hantek HDG3083C
Генератор сигналов Hantek HDG3083C – универсальное и высокоточное устройство, которое позволяет генерировать до 160 видов импульсов на трёх каналах. Генератор имеет полосу пропускания 80 МГц, частоту дискретизации 300 МВ/с и глубину памяти 2 Мб.

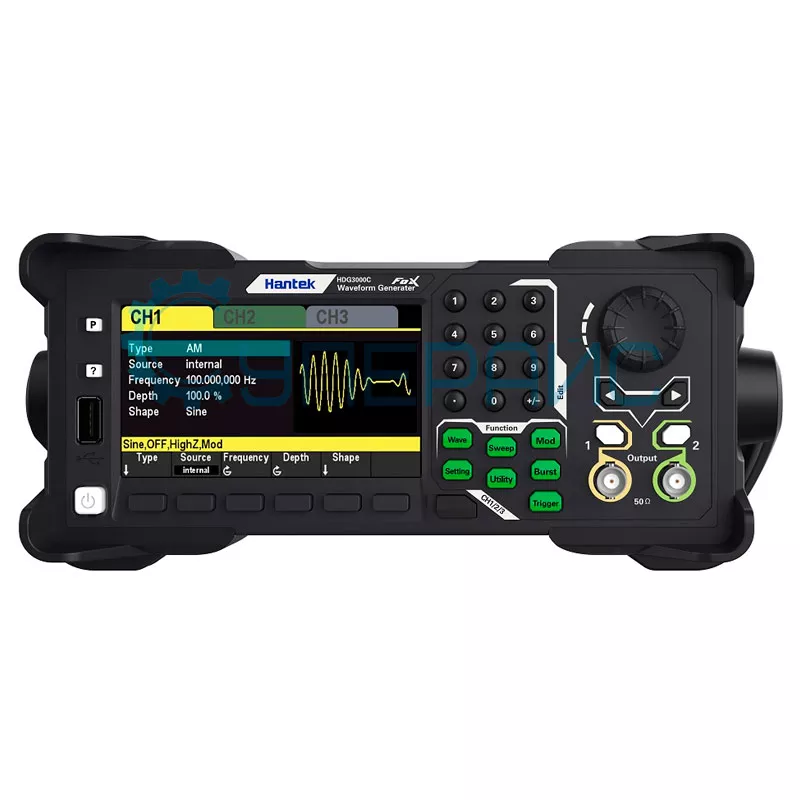

Для мониторинга показателей устройство оснащено цветным 4,5 дюймовым TFT-экраном, на котором отображаются формы волн и настраиваемые параметры (амплитуда, фаза, смещение, длительность импульсов и др.). Интерфейс пользователя интуитивно понятный и удобный для освоения. USB-вход позволяет подключаться к компьютеру для удаленного управления и программирования с помощью программного обеспечения.
Использована технология DDS (прямой цифровой синтезатор) для генерирования стабильных и чистых выходных параметров с низким показателем искажений. Также поддерживает режимы модуляции, измерения частоты и периода.
HDG3083C используется в сферах, связанных с электроникой и электротехникой для экспериментов, тестирования, разработки и изучения характеристик сигналов.
