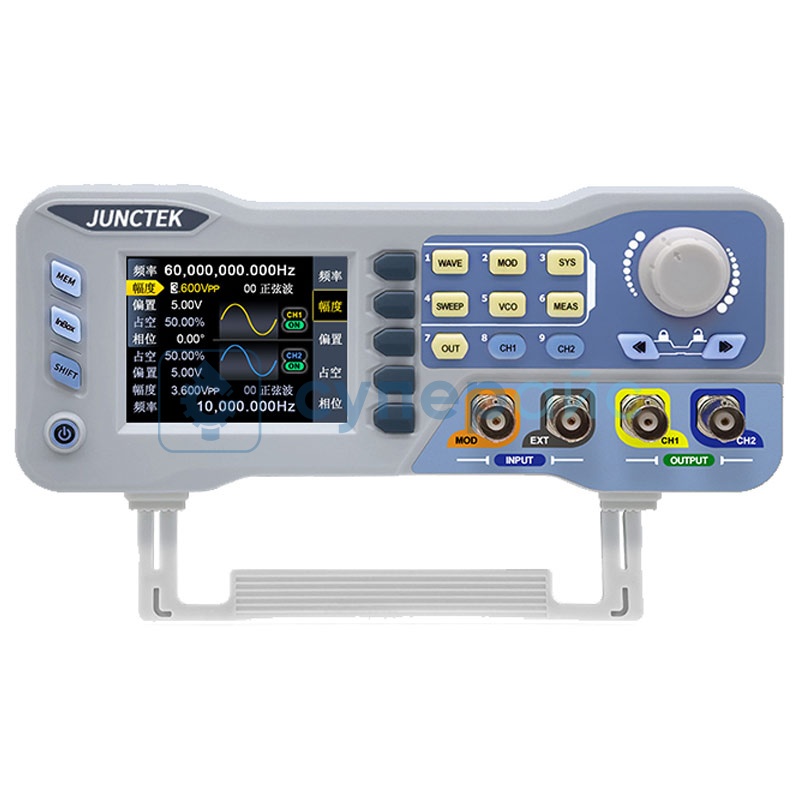

Цифровой генератор сигналов Junctek JDS8000-80MHz
26 329 ₽
26 329 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
40733
Модель (серия)
JDS8000
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK JDS8000
Общие данные
Артикул (код товара)
40733
Производитель (бренд)
Модель (серия)
JDS8000
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Мин. частота
1 нГц
Тип
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
функциональный генератор сигналов стандартных форм
генератор импульсов
Точность, %
Частота дискретизации на канал, МВыб/с
Точность, %
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ФМ
ШИМ
АМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
TTL
TTL
Описание JUNTEK JDS8000
Технические характеристики Junctek JDS8000-80MHz
| Количество каналов | 2 |
| Частотные характеристики |
синусоидальный сигнал: 1 нГц ~ 80 МГц прямоугольный сигнал: 1 нГц ~ 15 МГц треугольный сигнал: 1 нГц ~ 15 МГц импульсный сигнал: 1 нГц ~ 10 МГц TTL цифровой сигнал: 1 нГц ~ 6 МГц произвольный сигнал: 1 нГц ~ 6 МГц |
| Минимальное разрешение частоты | 1 нГц |
| Точность частоты | ± 5 ppm (0 - 50 °C) |
| Стабильность частоты | ± 3 ppm в год |
| Время нарастания / спада прямоугольного сигнала | < 10 нс |
| Регулировка ширины импульса | 20 нс ~ 4 с |
| Регулировка скважности | 0,01 ~ 99,99 % |
| Поддерживаемые формы сигналов |
синусоидальный, прямоугольный, треугольный, импульсный (с регулируемой скважностью) прямоугольный, CMOS, постоянный ток (регулировка уровня смещения) полусинусоидальный, полноволновой, ступенчатый, трапецеидальный шумовой, экспоненциальный, логарифмический, sinc-импульс, Лоренца 99 пользовательских произвольных форм сигналов |
| Длина волны | 8192 точек / канал |
| Частота дискретизации | 275 MSa/S |
| Параметры выходного сигнала | |
| Вертикальное разрешение | 14 бит |
| Подавление гармоник | > 45 дБ (< 1 МГц), > 40 дБ (1 - 20 МГц) |
| Коэффициент гармоник | < 1 % (20 Гц ~ 20 кГц, 0 дБм) |
| Выбросы прямоугольных/импульсных сигналов | ≤ 5 % |
| Линейность пилообразного сигнала | ≥ 98 % (0,01 Гц ~ 10 кГц) |
| Диапазон амплитуд | |
| Синусоидальный сигнал |
< 1МГц: 2 мВpp ~ 25 Вpp 1 МГц ≤ f < 11 МГц: 2 мВpp ~ 20 Вpp 11 МГц ≤ f < 31 МГц: 2 мВpp ~ 10 Вpp 31 МГц ≤ f < 61 МГц: 2 мВpp ~ 5 Вpp 61 МГц ≤ f < 80 МГц: 2 мВpp ~ 3,6 Вpp |
| Прямоугольный/треугольный сигнал |
< 1МГц: 2 мВpp ~ 25 Вpp 1 МГц ≤ f <11МГц: 2 мВpp ~ 20 Вpp 11 МГц ≤ f <15МГц: 2 мВpp ~ 10 Вpp |
| Характеристики амплитуды | |
| Разрешение амплитуды | 1 мВpp |
| Стабильность амплитуды | ± 1 % ± 1 мВpp (при 1 кГц, > 10 мВpp) |
| Неравномерность АЧХ |
± 1 % (0,1 дБ) < 10 МГц ± 2 % (0,2 дБ) 10 МГц ~ 50 МГц ± 10 % (0,9 дБ) 50 МГц ~ 70 МГц |
| Выходные характеристики | |
| Выходное сопротивление | 50 Ом ± 10 % |
| Защита от КЗ | работа при КЗ до 60 секунд |
| Параметры смещения | |
| Диапазон смещения | -9.99 В ~ +12 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон регулировки фазы | 0 ~ 359,99° |
| Разрешение фазы | 0,01° |
| Измерительные функции | |
| Режимы измерения | частота, длительность положительного/отрицательного импульса, период, скважность |
| Тип измерения | постоянный ток (DC), переменный ток (AC) |
| Режим связи | 0,001 - 10 с |
| Время измерения | низкочастотный, высокочастотный режимы |
| Диапазон измерения частоты | 1 Гц - 100 МГц |
| Диапазон входного сигнала | 1 Вpp - 20 Вpp |
| Измерение периода | 10 нс - 4 с |
| Максимальный период | 4 с |
| Режим счёта | |
| Диапазон счёта | 0 - 4 294 967 295 |
| Режим связи | DC и AC |
| Метод счёта | ручной |
| Функции модуляции | |
| Поддерживаемые типы модуляции |
AM (амплитудная) FM (частотная) PM (фазовая) ASK (амплитудная манипуляция) FSK (частотная манипуляция) PSK (фазовая манипуляция) PWM (широтно-импульсная) BURST (пакетная) |
| Амплитудная модуляция (AM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) bсточник модуляции: внутренний/внешний vодулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная uлубина модуляции: 0 - 200 % xастота модуляции: 1 мГц - 1 МГц |
| Частотная модуляция (FM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная частота модуляции: 1 мГц - 1 МГц девиация частоты 0,1 Гц - 10 кГц |
| Фазовая модуляция (PM) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: синусоида, прямоугольник, пила, шум, произвольная фазовое отклонение: 0° - 360° частота модуляции: 1 мГц - 1 МГц |
| Амплитудная манипуляция (ASK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц глубина модуляции: 0 - 200 % |
| Частотная манипуляция (FSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний модулирующий сигнал: импульсный (50% скважность) полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц смена частоты: 0,1 Гц - 80 МГц |
| Фазовая манипуляция (PSK) |
несущая: синусоида, прямоугольник, пила, произвольная (кроме DC) источник модуляции: внутренний/внешний полярность: положительная и отрицательная скорость модуляции: 1 мГц - 1 МГц фазовый сдвиг: 0° - 360° |
| Широтно-импульсная модуляция (PWM) |
несущий сигнал: импульсный инверсия сигнала: нормальный и инвертированный режим период импульса: 0,02 мкс - 40 с длительность импульса: 0,020 мкс - 4 с |
| Режим пакетной генерации (BURST) |
состояние покоя: нулевое, положительный максимум, отрицательный максимум режим работы: одиночный, автоматический источник триггера: ручной, от канала CH2, внешний (AC), внешний (DC) количество импульсов: 1 - 1 048 575 |
| Характеристики внешней модуляции | |
| Диапазон входного сигнала | 0 - 3 Вpp |
| Частотный диапазон | 20 Гц - 20 кГц |
| Характеристики сканирования | |
| Канал сканирования | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Тип сканирования | по частоте, по амплитуде, по скважности |
| Режим сканирования | линейный, логарифмический |
| Направление сканирования | возрастание, убывание, возвратно-поступательное |
| Время сканирования | 0,015 с - 640 с |
| Характеристики управления напряжением | |
| Канал управления | CH1 или CH2 |
| Несущий сигнал | синусоида, прямоугольник, пила, произвольная (кроме DC) |
| Функции управления | частота, амплитуда, скважность |
| Режим сканирования | линейный, логарифмический |
| Начальная/конечная частота | соответствует предельным значениям несущей |
| Диапазон управляющего напряжения | 0 - 5 В (начало и конец настраиваются) |
| Особенности | |
| Количество сохранённых настроек | 100 групп |
| Диапазон позиций памяти | 00 - 99 (по умолчанию загружается 00) |
| Поддержка обновления прошивки | есть |
| Генерация с управлением напряжением (VCO) | есть |
| Встроенный частотомер и счетчик | есть |
| Многоканальная синхронизация | есть |
| Несколько вариантов запуска |
ручной запуск внутренняя синхронизация внешний запуск (AC/DC) |
| Управление со смартфона (дистанционное управление) | есть |
| Общие характеристики | |
| Дисплей | 2,8-дюймовый TFT цветной ЖК-дисплей |
| Интерфейс связи | USB-to-serial / TTL-уровень (для разработки) |
| Скорость передачи | 115 200 бит/с |
| Протокол связи | командная строка (открытый протокол) |
| Источник питания |
напряжение питания: 85 - 264 В, 47 - 63 Гц потребляемая мощность: < 30 Вт предохранитель: 250 В AC, T3,15 A напряжение / ток: DC 5 В ± 0,5 В, 3А |
| Температурный диапазон | 0 - 50 °C |
| Влажность | < 80 % |
| Габариты изделия | 201 х 204 х 92 мм |

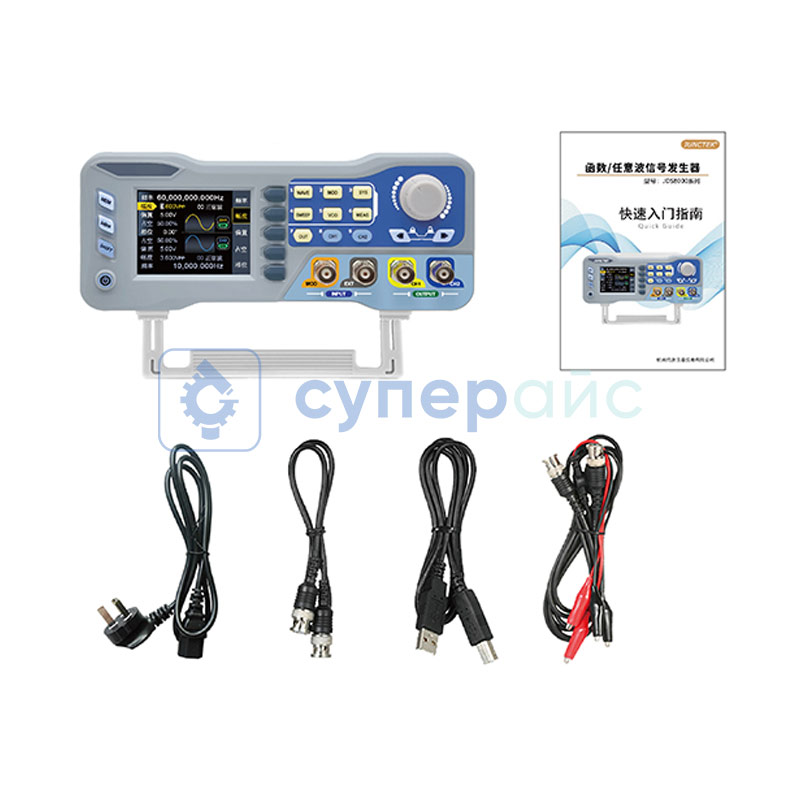

| Комплектация |
генератор сигнала Junctek JDS8000-80MHz - 1 шт кабель питания - 1 шт прямой кабель Q9-Q9 - 1 шт USB-кабель для передачи данных - 1 шт зажимные кабели Q9 - 2 шт руководство пользователя - 1 шт |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Отзывы JUNTEK JDS8000
SHN12345@yandex.ru
28.02.2026 13:58
Планшетный вид с измерителем АЧХ в диапазоне 1-108 МГц более рыночный вариант.
SUPEREYES.RU
Ответ SHN12345@yandex.ru 02.03.2026 01:58
Здравствуйте!
Спасибо за ваше мнение. Мы понимаем, о чём вы говорите: индустрия действительно движется в сторону сенсорных экранов и компактных корпусов.
Модель JDS8080 — это классический лабораторный прибор с физическим управлением, который выбирают за доступность и надежность кнопок.
Однако для задач, которые вы упомянули (работа с диапазоном FM до 108 МГц и снятие АЧХ), мы рекомендуем присмотреться не к генераторам, а к векторным анализаторам цепей (VNA). В нашем каталоге есть современные модели типа NanoVNA с сенсорным управлением («планшетного» типа), которые идеально заточены под ВЧ-измерения и анализ характеристик антенн и фильтров.
Будем рады, если в других разделах нашего сайта вы найдете инструмент, который полностью устроит вас по эргономике!
С уважением, Администрация магазина Суперайс
Спасибо за ваше мнение. Мы понимаем, о чём вы говорите: индустрия действительно движется в сторону сенсорных экранов и компактных корпусов.
Модель JDS8080 — это классический лабораторный прибор с физическим управлением, который выбирают за доступность и надежность кнопок.
Однако для задач, которые вы упомянули (работа с диапазоном FM до 108 МГц и снятие АЧХ), мы рекомендуем присмотреться не к генераторам, а к векторным анализаторам цепей (VNA). В нашем каталоге есть современные модели типа NanoVNA с сенсорным управлением («планшетного» типа), которые идеально заточены под ВЧ-измерения и анализ характеристик антенн и фильтров.
Будем рады, если в других разделах нашего сайта вы найдете инструмент, который полностью устроит вас по эргономике!
С уважением, Администрация магазина Суперайс
