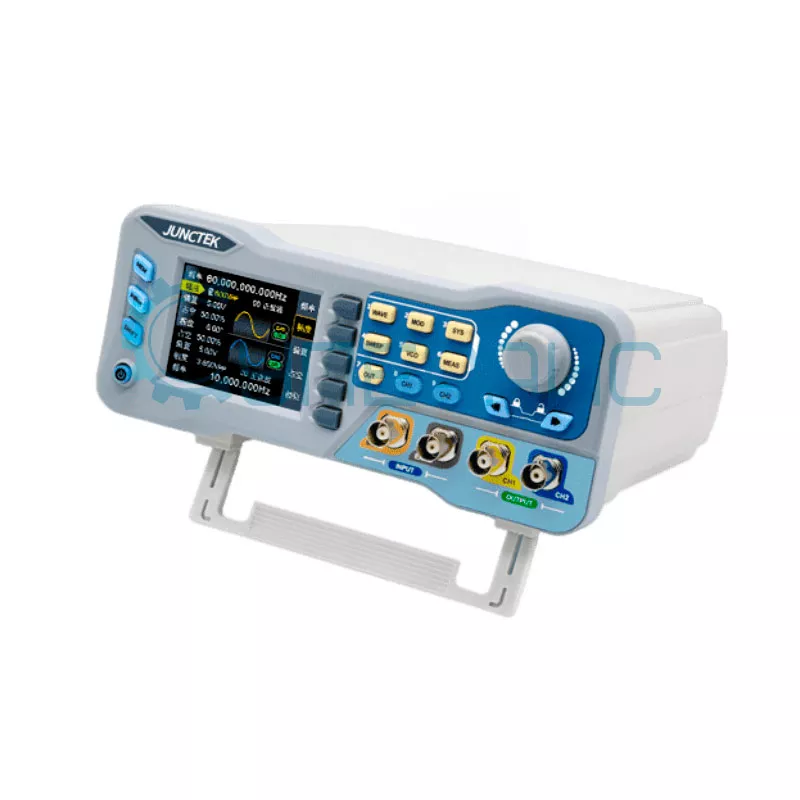

Двухканальный генератор сигналов JUNTEK JDS8060
Код товара: 17505
Гарантия 12 месяцев
Официальный дилер JUNTEK в России
О товаре Возможность управления дистанционно
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульсная и 99 пользовательских
Полоса пропускания: 60 МГц
Диапазон частот: 0,01 мкГц - 60 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Возможность управления дистанционно
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, импульсная и 99 пользовательских
Полоса пропускания: 60 МГц
Диапазон частот: 0,01 мкГц - 60 МГц
Технические характеристики JUNTEK JDS8060
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 275 МВыб/с |
| Диапазон частот | 0,01 мкГц - 60 МГц |
| Длина волны | 8192 бит |
| Вертикальное разрешение | 14 бит |
| Функция модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BURST |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, наклон, пульсация, частично синусоидальная, половина волны, TTL/CMOS, трапециевидная, логарифмическая, мультизвуковая, Лоренца и 99 пользовательских форм |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 60 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 10 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Диапазон регулировки длительности импульса | 20 нс - 4 c |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 5 ppm |
| Стабильность частоты | ±3 ppm / 1 час |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 1 % (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 1 Vpp - 20 Vpp |
| Частота | ≤ 100 МГц |
| Разрешающая способность по амплитуде | 1 mVpp |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать в течении 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 5 В |
| Диапазон регулировки смещения | от -9,99 В до 12 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,001 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 1 Vpp - 20 Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 4 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 640 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Характеристики ШИМ генератора | |
| Форма волны | импульс |
| Инверсия волны | обычные и перевернутые |
| Период | 0,02 мкС - 40 С |
| Длительность | 0,020 мкС - 4 С |
| Общие характеристики | |

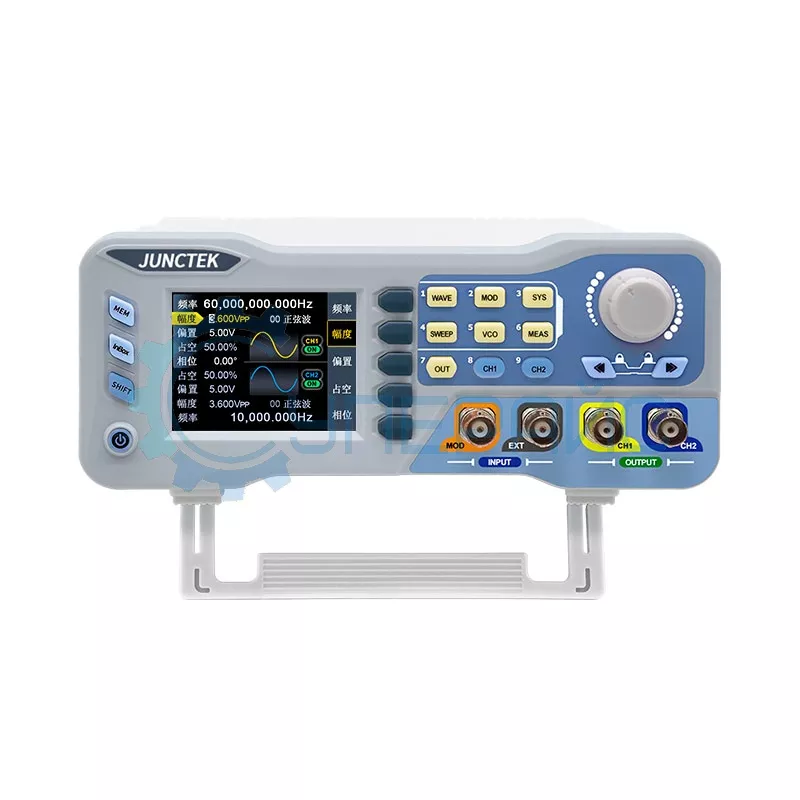

| Дисплей | 2,8-дюймовый цветной TFT дисплей |
| Возможность управления дистанционно | есть, через Bluetooth |

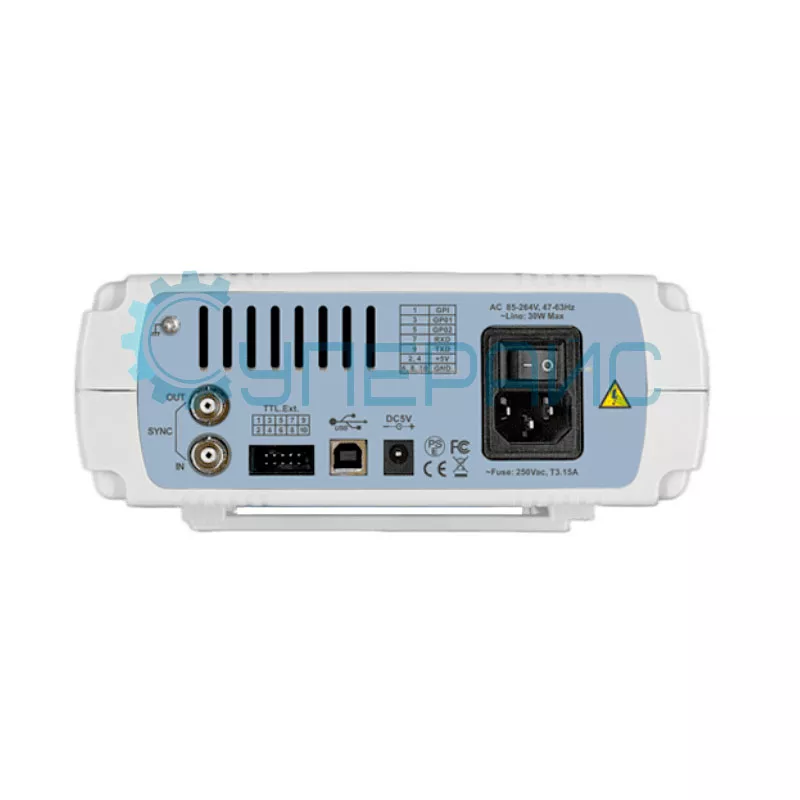

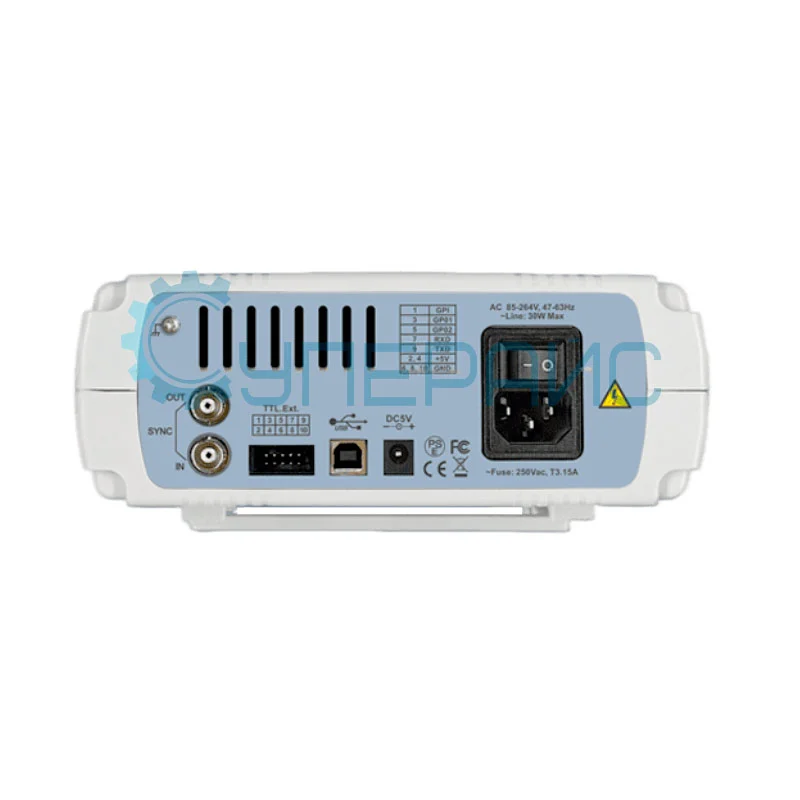

| Интерфейс | USB, UART с уровнями TTL |
| Скорость связи | 115200 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 201 х 204 х 92 мм |
| Габариты упаковки | 295 х 230 х 125 мм |
| Вес брутто | 1,411 кг |

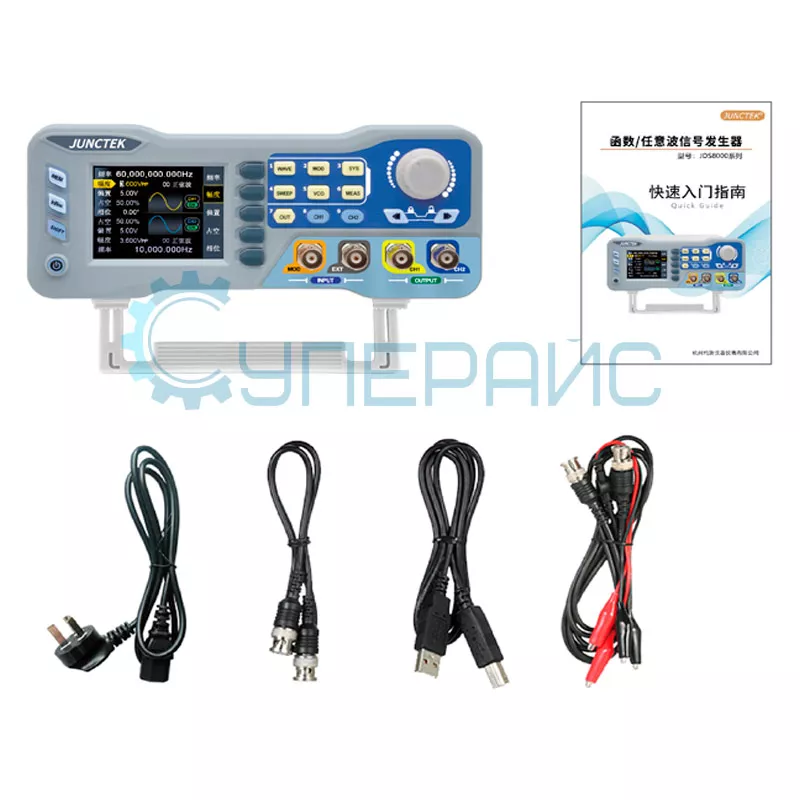

| Комплектация |
двухканальный генератор сигналов JUNTEK JDS8060 – 1 шт кабели питания – 1 шт кабель BNC – 1 шт кабель USB – 1 шт кабель BNC-крокодилы – 1 шт руководство по эксплуатации – 1 шт |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Обзорная таблица генераторов сигналов JUNTEK
| Характеристики | JDS8060 | JDS8080 |
| Количество каналов | 2 | |
| Полоса пропускания | 60 МГц | 80 МГц |
| Частота дискретизации | 275 МВыб/с | |
| Диапазон частот | 0,01 мкГц - 60 МГц | 0,01 мкГц - 80 МГц |
| Длина волны | 8192 бит | |
| Вертикальное разрешение | 14 бит | |
| Функция модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, BURST | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная, пилообразная, шумовая, наклон, пульсация, частично синусоидальная, половина волны, TTL/CMOS, трапециевидная, логарифмическая, мультизвуковая, Лоренца и 99 пользовательских форм | |
| Синусоидальный сигнал | 0,01 мкГц - 60 МГц | 0,01 мкГц - 80 МГц |
Генератор сигналов JUNTEK JDS8060
Генератор сигналов JUNTEK JDS8060 — это двухканальный прибор с диапазоном частот от 0,01 мкГц до 60 МГц, совместимый с разнообразными электронными схемами. Модель располагает пятнадцатью стандартными типами формы сигналов и почти сотней пользовательских. Полоса пропускания 60 МГц обуславливает низкий уровень искажений. Ниже отвечаем на возможные вопросы об этом устройстве.
Какие основные функции выполняет прибор?
JUNTEK JDS8060 генерирует электрические сигналы разных форм. Прибор помогает тестировать, настраивать и измерять параметры электронных устройств. 15 стандартных форм и 99 произвольных дают необходимую гибкость для экспериментов.
Для каких видов работ подойдёт аппарат?
Такой сигнальный генератор используют в лабораториях и учебных заведениях.
Диапазон частот будет полезен для:
- настройки низкочастотных аудиофильтров;
- проверки работы высокоскоростных цифровых компонентов;
- калибровки измерительных приборов в радиочастотном спектре.
Как управлять генератором?
Устройство располагает цветным TFT-дисплеем для визуализации параметров. Встроенный Bluetooth помогает настраивать прибор дистанционно. Интерфейсы USB и UART с уровнями TTL используют для интеграции в автоматизированные измерительные комплексы.
Где применяют двухканальную конструкцию?
Два независимых канала подходят для создания сложных сигналов. Оборудование такого типа используют для проверки стереофонических систем или цифровых логических схем.
Сферы возможного применения:
- разработка и ремонт электронной аппаратуры;
- научные исследования в лабораториях;
- учебный процесс на кафедрах радиотехники и электроники в вузах;
- тестирование компонентов в производственных циклах.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
