Генератор радиочастотных сигналов MYWAVE MFG-3010CH
Код товара: 26586
Гарантия 12 месяцев
О товаре Ручной и автоматический способ сканирования
Количество каналов: 1
Диапазон частот: от 1 Гц до 10 МГц
Частота дискретизации: 100 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Ручной и автоматический способ сканирования
Количество каналов: 1
Диапазон частот: от 1 Гц до 10 МГц
Частота дискретизации: 100 МВыб/с
Технические характеристики MYWAVE MFG-3010CH
| Выходные каналы | 1 |
| форма сигнала | 32 сигнала: синусоидальная , прямоугольная, треугольная, зубчатая волна |
| Частота дискретизации | 100 Мвыб/с |
| Разрешение по амплитуде | 8 бит |
| Гармоническое сопротивление синусоидальной волны | > 40 дБн (< 1 МГц), > 35 дБн (1 - 20 МГц) |
| Полное искажение синусоидальной волны | < 1% (20 Гц - 200 КГц) |
| Время подъема прямоугольной волны | < 35 нс |
| Рабочий цикл прямоугольной волны | 1 - 99% |
| Язык интерфейса | упрощенный китайский, традиционный китайский, английский |
| Частотные характеристики | |
| Диапазон частот |
Синусоидальная волна: 1 Гц - 10 МГц Прямоугольная волна: 1 Гц - 5 МГц Другие формы сигнала: 1 Гц - 1 МГц |
| Разрешение по частоте | 1 Гц |
| Точность частоты | ±(5 * 10^-5) |
| Стабильность частоты | ±(5 * (10^-6) / 3) |
| Амплитудные характеристики | |
| Диапазон амплитуды |
2 mVpp - 20 Vpp: 1 мкГц - 10 МГц (высокий импеданс) 2 mVpp - 15Vpp: 10 МГц - 15 МГц (высокий импеданс) 2 mVpp - 8 Vpp: 15 МГц - 20 МГц (высокий импеданс) |
| Амплитудное разрешение | 20 mVpp, 2 mVpp |
| Точность амплитуды | ±(1% + 2 mVrs) |
| Стабильность амплитуды | ±0,5% |
| Выходной импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон смещения | ±10 В |
| Разрешение смещения | 20 мВ |
| Точность смещения | ±(1% + 20 мВ) |
| Характеристики сканирования | |
| Тип сканирования | частотная развертка, амплитудная развертка |
| Время сканирования | 100 мс - 900 с |
| Направление сканирования | прямое, обратное, в обе стороны |
| Режим сканирования | линейный, логарифмический |
| Способ сканирования | ручной, автоматический |
| Общие характеристики | |
| Дисплей | 3,5” TFT ЖК-экран |
| Входное напряжение | 100 - 220 В: 45 - 65 Гц |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты | 385 х 260 х 110 мм |
| Вес нетто | 3,5 кг |
| Комплектация | генератор сигналов MYWAVE MFG-3010CH - 1 шт |

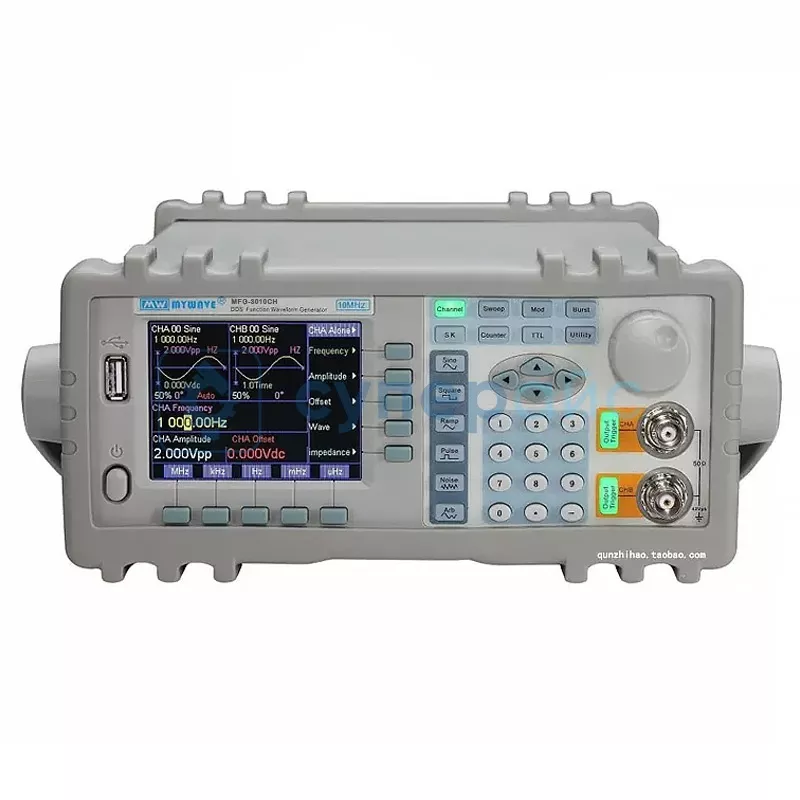

Настольный генератор сигналов MYWAVE MFG-3010CH
Генератор сигналов высокочастотный MYWAVE MFG-3010CH представляет собой эргономичный одноканальный прибор, который предназначен для анализа и калибровки радиоэлектронных устройств. Предлагаемый диапазон частот от 1 Гц до 10 МГц позволяет проводить разноплановые работы с теми или иными компонентами.
Частота дискретизации 100 МВыб/с обуславливает точное воспроизведение сигнальной формы. Благодаря этому параметру представленный высокочастотный импульсный генератор работает в точном соответствии с заданным характеристиками. Опция ручного и автоматического сканирования повышает гибкость при тестировании и отладке оборудования.
Технические преимущества модели:
- поддержка 32-х типов сигналов;
- наличие частотной развертки для анализа в заданном диапазоне;
- реализация амплитудной развертки;
- возможность быстрой настройки через физические кнопки;
- лёгкое управление благодаря интуитивному интерфейсу;
- четкое отображение информации на ЖК-экране.
Расположенные на передней панели кнопки практичны и добавляют к каждому нажатию эффект тактильного отклика. ЖК-дисплей демонстрирует текущие настройки и параметры, а также графически отображает текущую форму волны.
Практические возможности модели:
- точное воспроизведение независимо от выбранной сигнальной формы;
- генерация в широком частотном диапазоне;
- переключение между режимами;
- выбор подходящего режима сканирования;
- визуальный контроль параметров генерации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
