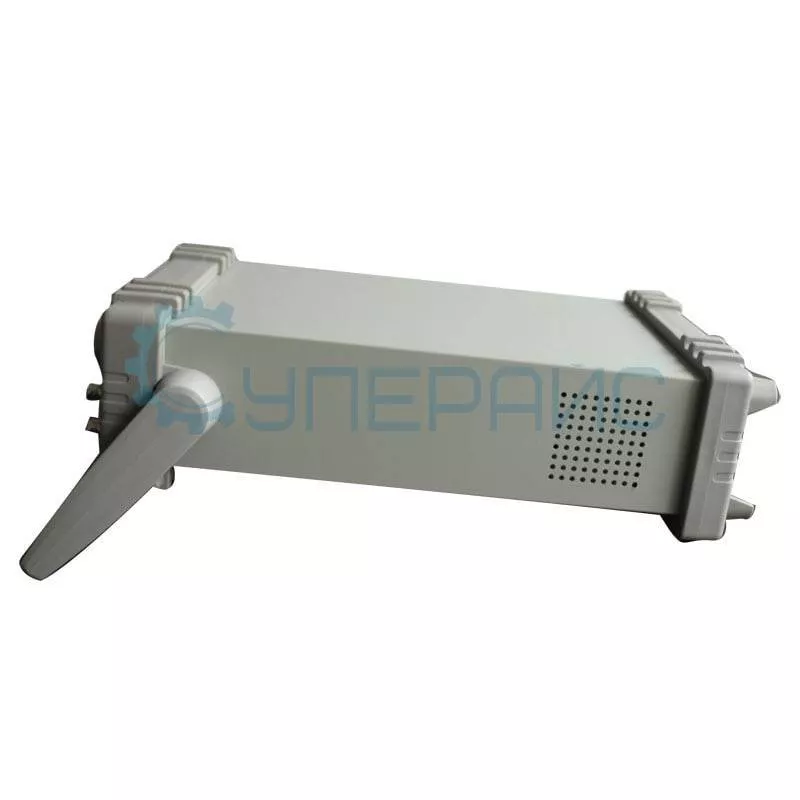

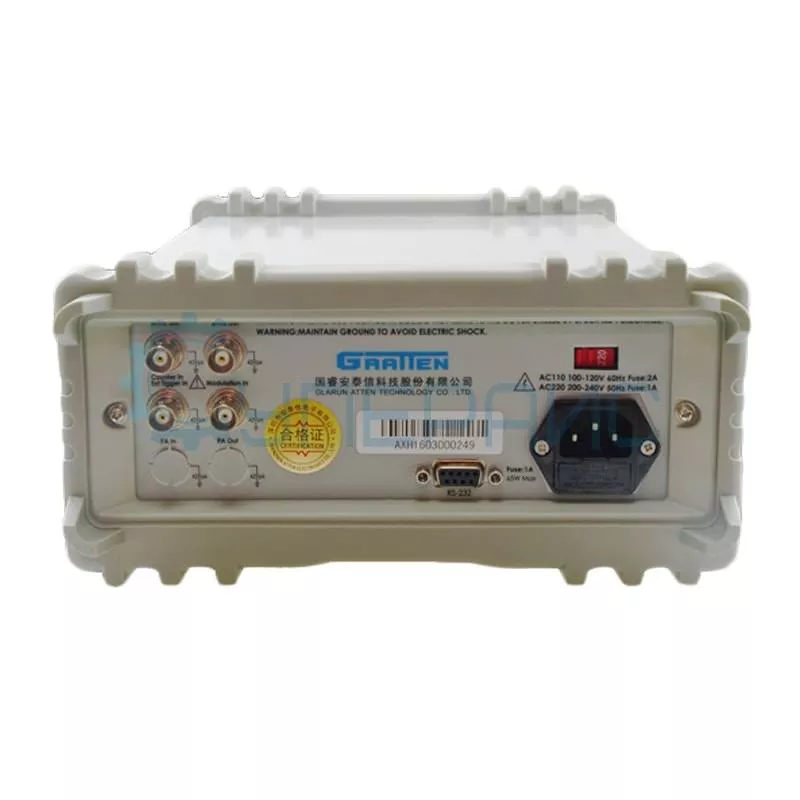

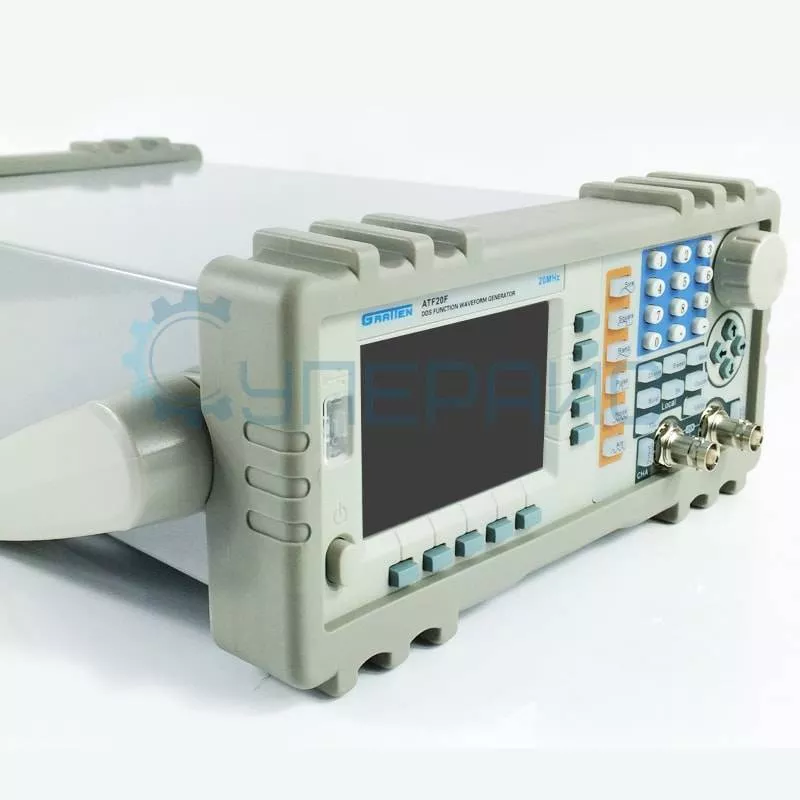

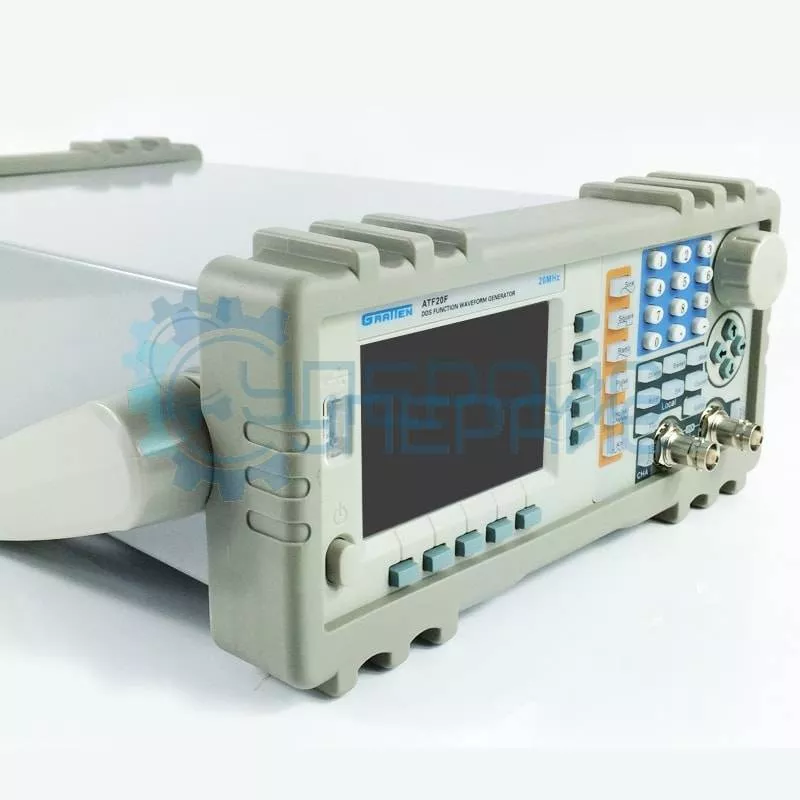

Генератор сигналов Atten (Gratten) ATF20F
Код товара: 1088
Гарантия 12 месяцев
О товаре Количество каналов: 2
Форма сигналов: синус, меандр, импульс, пила, шум, TTL, и др. (32 формы сигнала), а также 8 типов сигналов произвольных форм
Диапазон частот: от 10 Гц до 20 МГц (для синуса)
Частота дискретизации: 100 МВыб/с
Встроенный частотомер, позволяющий измерять частоту внутреннего и внешнего сигнала
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Форма сигналов: синус, меандр, импульс, пила, шум, TTL, и др. (32 формы сигнала), а также 8 типов сигналов произвольных форм
Диапазон частот: от 10 Гц до 20 МГц (для синуса)
Частота дискретизации: 100 МВыб/с
Встроенный частотомер, позволяющий измерять частоту внутреннего и внешнего сигнала
Технические характеристики
| 1. Выходные характеристики канала А | |
| Характеристики сигнала | |
| Типы сигналов: |
32 типа, включая синусоидальный, прямоугольный, пилообразный, импульсный и т.д. |
| Сигналы произвольных форм | 8 типов |
| Длина сигнала: | 1024 точки |
| Частота выборки: | 100 МГц |
| Разрешение амплитуды сигнала: | 8 бит |
|
Гармоническое искажение синусоидального сигнала: |
≤-40 дБн (<1 МГц), ≤-35 дБн (1 МГц-20 МГц) |
|
Общее искажение синусоидального сигнала (20 Гц-20 кГц, 20 В) |
≤1% |
|
Длительность нарастающего/спадающего фронта прямоугольного сигнала: |
≤35 нс |
| Выбросы: | ≤10% |
|
Коэффициент заполнения прямоугольного сигнала: |
1–99% |
| Характеристики частоты | |
| Частотный диапазон: | |
| Синусоида: | 40 мГц – максимальная частота (МГц) |
| Прочие типы сигнала: | 40 мГц – 1 МГц |
| Разрешение частоты: | 40 мГц |
| Погрешность частоты: | ±(2·10-5 от значения + 40 мГц) |
| Стабильность частоты: | ±5·10-6/(3 ч) |
| Характеристики амплитуды | |
| Диапазон амплитуд (размах): | 2 мВ – 20 В 40 мГц – 10 МГц (высокий импеданс), |
| 2 мВ – 15 В 10 МГц – 15 МГц (высокий импеданс), | |
| 2 мВ – 8 В 15 МГц – 20 МГц (высокий импеданс), | |
| Разрешение: | 20 мВ (амплитуда >2 В); 2 мВ (амплитуда ≤2 В) |
| Погрешность амплитуды: |
±(1%+2 мВ (скв.)) (высокий импеданс, истинное среднеквадратичное значение, 1 кГц) |
| Стабильность амплитуды: | ±0,5%/(3 ч) |
| Неравномерность амплитуды: | ±5% (частота <10 В), ±10% (частота >10 В). |
| Выходной импеданс: | 50 Ом |
| Характеристики смещения | |
| Диапазон смещений: | ±10 В (высокий импеданс, ослабление 0 дБ) |
| Разрешение: | 20 мВ |
| Погрешность смещения: | ±(1%+20 мВ) |
| Характеристики свипирования | |
|
Линейное свипирование частоты или амплитуды |
|
| Диапазон свипирования: |
начальная и конечная точки могут устанавливаться произвольно |
| Шаг свипирования: | превышает все значения разрешения |
| Скорость свипирования: | 10мс–60с/шаг |
| Режимы свипирования: | вверх, вниз, вверх-вниз |
| Ручное свипирование: | шаг/время |
| Характеристики модуляции | |
| Несущий сигнал: | сигнал в канале А |
| Модулирующий сигнал: |
внутренний сигнал из канала В или внешний сигнал. |
| Девиация при частотной модуляции: | 0–20% |
| Характеристики манипуляции | |
| Частотная манипуляция: |
произвольный выбор несущей частоты и скачка частоты |
| Амплитудная манипуляция: |
произвольный выбор амплитуды несущего сигнала и скачка амплитуды |
| Фазовая манипуляция: | скачок фазы: 0–360º, максимальное разрешение. |
| Период чередования: | 10 мс – 60 с |
| Характеристики пакетной генерации | |
| Несущий сигнал: | сигнал в канале А |
| Пусковой сигнал: | сигнал в канале TTL_A |
| Число циклов в пакете: | 1–65000 циклов |
| Режимы пакетной генерации: |
внутренний запуск по логическому сигналу ТТЛ, внешний запуск, одиночные пакеты |
| 2. Выходные характеристики канала В | |
| Характеристики сигнала | |
| Типы сигналов: |
32 типа, включая синусоидальный, прямоугольный, пилообразный, импульсный и т.д. |
| Сигналы произвольных форм | 8 типов |
| Длина сигнала: | 1024 точки |
| Частота выборки: | 12,5 МГц |
| Разрешение амплитуды сигнала: | 8 бит |
|
Коэффициент заполнения прямоугольного сигнала: |
1–99% |
| Характеристики частоты | |
| Частотный диапазон: | |
| Синусоида: | 40 мГц – 1 МГц |
| Прочие типы сигнала: | 10 мГц – 100 кГц |
| Разрешение частоты: | 10 мГц |
| Погрешность частоты: | ±(1·10-5 от значения + 10 мГц) |
| Характеристики амплитуды | |
| Диапазон амплитуд (размах): | 50 мВ – 20 В |
| Разрешение: | 20 мВ |
| Выходной импеданс: | 50 Ом |
| Характеристики пакетной генерации | |
| Несущий сигнал: | сигнал в канале В |
| Пусковой сигнал: | сигнал в канале TTL_В |
| Число циклов в пакете: | 1–65000 циклов |
| Режимы пакетной генерации: |
внутренний запуск по логическому сигналу ТТЛ, внешний запуск, одиночные пакеты |
|
3. Выходные характеристики логических сигналов ТТЛ |
|
| Характеристики сигнала | |
|
Прямоугольный, длительность нарастающего/убывающего фронта: |
≤ 20 нс |
| Характеристики частоты |
|
| 40 мГц – 1 МГц | |
| Характеристики амплитуды | |
|
ТТЛ, КМОП-совместимый, нижний логический уровень 4 В |
|
| 4. Общие характеристики | |
| Источник питания | |
| Напряжение: |
переменное, 220 В (1±10%) переменное, 110 В (1±10%)(Обращайте внимание на выбранное на задней панели напряжение) |
| Частота: | 50 Гц (1±5%) |
| Потребляемая мощность: | ≤45 В·А |
| Комплектация: |

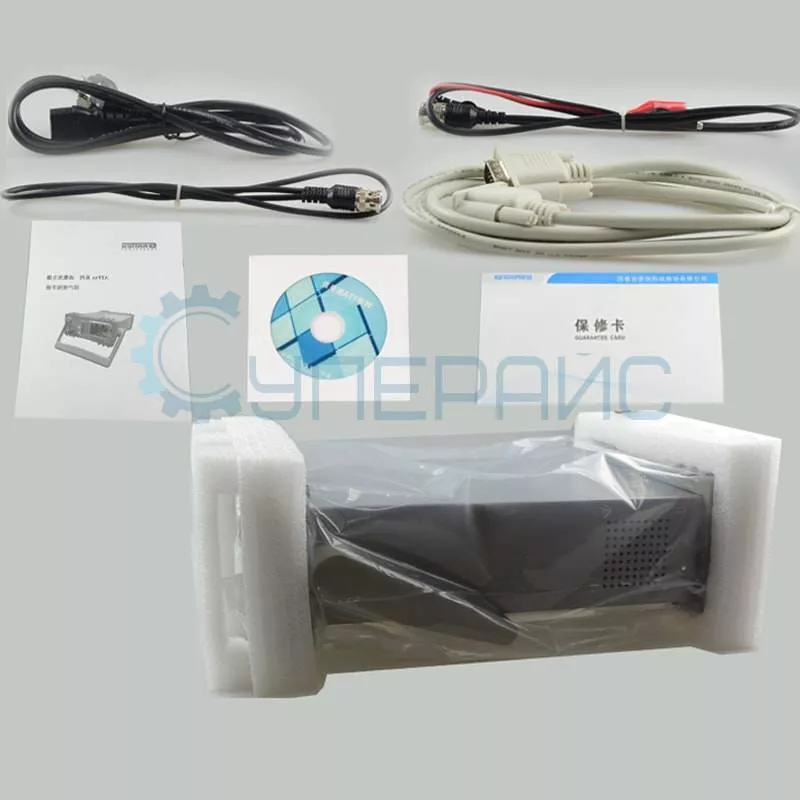

генератор сигналов Atten ATF20F – 1 шт BNC кабель – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
| Условия окружающей среды | |
| Температура: | 0–40ºС |
| Влажность: | ≤80% |
| Характеристики работы с прибором | |
|
|
Управление кнопками, управление поворотным регулятором. |
| Дисплей | |
|
Тонкопленочный дисплей, 320*240, интерфейсы: английский, китайский (упрощенный), китайский (традиционный). |
|
| Размеры | |
| 415 мм х 295 мм х 195 мм, масса: 3,5 кг | |
| Технология | |
|
Технология поверхностного монтажа, интегральные схемы, высокая надежность и стабильность. |
|
|
5. Характеристики дополнительных компонентов |
|
| Частотомер | |
| Диапазон измеряемых частот: | 1 Гц – 100 МГц |
| Диапазон амплитуд входного сигнала: | 100 мВ – 20 В |
|
Усилитель мощности (поставляемый отдельно элемент) |
|
| Максимальная выходная мощность: | 7 Вт (8 Ом), 1 Вт (50 Ом) |
| Максимальное выходное напряжение: | 22 В |
| Частотный диапазон: | 1 Гц-200 кГц |
Генератор сигналов Atten ATF20F (Gratten) - это двухканальный DDS генератор сигналов генерирующий высокоточный сигнал с синусоидальной частотой до 20 МГц. Прибор с частотой дискретизации 100 МВыб/с способен обеспечивать выходной сигнал различной формы (32 заданных типа сигнала) и амплитуды. Особенностью данной модели является наличие встроенного частотомера, возможность модулирования сигнала с различными видами модуляции и относительно малый шаг установки частотных и амплитудных параметров. Устройство просто в эксплуатации, оснащено цветным ЖК дисплеем, имеет небольшой вес и габариты. Благодаря богатому функционалу, высокой надежности и длительному сроку службы генератор сигналов Atten ATF20F (Gratten) является идеальным решением для Ваших задач по измерениям и тестированию.
Статьи и инструкции:
Скачать инструкцию пользователя Atten ATF20F (Gratten)
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
