Генератор высокочастотных сигналов MYWAVE MFG-3020CH
Код товара: 26588
Гарантия 12 месяцев
О товаре 32 типа формы сигнала
Количество каналов: 1
Диапазон частот: от 1 Гц до 20 МГц
Частота дискретизации: 100 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 32 типа формы сигнала
Количество каналов: 1
Диапазон частот: от 1 Гц до 20 МГц
Частота дискретизации: 100 МВыб/с
Технические характеристики MYWAVE MFG-3020CH
| Выходные каналы | 1 |
| Форма сигнала | 32 сигнала: синусоидальная , прямоугольная, треугольная, зубчатая волна |
| Частота дискретизации | 100 Мвыб/с |
| Разрешение по амплитуде | 8 бит |
| Гармоническое сопротивление синусоидальной волны | > 40 дБн (< 1 МГц), > 35 дБн (1 - 20 МГц) |
| Полное искажение синусоидальной волны | <1% (20 Гц - 200 КГц) |
| Время подъема прямоугольной волны | < 35 нс |
| Рабочий цикл прямоугольной волны | 1 - 99% |
| Язык интерфейса | упрощенный китайский, традиционный китайский, английский |
| Частотные характеристики | |
| Диапазон частот |
Синусоидальная волна: 1 Гц - 20 МГц Прямоугольная волна: 1 Гц - 5 МГц Другие формы сигнала: 1 Гц - 1 МГц |
| Разрешение по частоте | 1 Гц |
| Точность частоты | ±(5 * 10^-5) |
| Стабильность частоты | ±(5 * (10^-6) / 3) |
| Амплитудные характеристики | |
| Диапазон амплитуды |
2 mVpp - 20 Vpp: 1 мкГц - 10 МГц (высокий импеданс) 2 mVpp - 15Vpp: 10 МГц - 15 МГц (высокий импеданс) 2 mVpp - 8 Vpp: 15 МГц - 20 МГц (высокий импеданс) |
| Амплитудное разрешение | 20 mVpp, 2 mVpp |
| Точность амплитуды | ±(1% + 2 mVrs) |
| Стабильность амплитуды | ±0,5% |
| Выходной импеданс | 50 Ом |
| Характеристики смещения | |
| Диапазон смещения | ±10 В |
| Разрешение смещения | 20 мВ |
| Точность смещения | ±(1% + 20 мВ) |
| Характеристики сканирования | |
| Тип сканирования | частотная развертка, амплитудная развертка |
| Время сканирования | 100 мс - 900 с |
| Направление сканирования | прямое, обратное, в обе стороны |
| Режим сканирования | линейный, логарифмический |
| Способ сканирования | ручной, автоматический |
| Общие характеристики | |
| Дисплей | 3,5” TFT ЖК-экран |
| Входное напряжение | 100 - 220 В: 45 - 65 Гц |
| Рабочая температура | 0 - 40°C, влажность <80% |
| Габариты | 385 х 260 х 110 мм |
| Вес нетто | 3,5 кг |
| Комплектация | генератор сигналов MYWAVE MFG-3020CH - 1 шт |

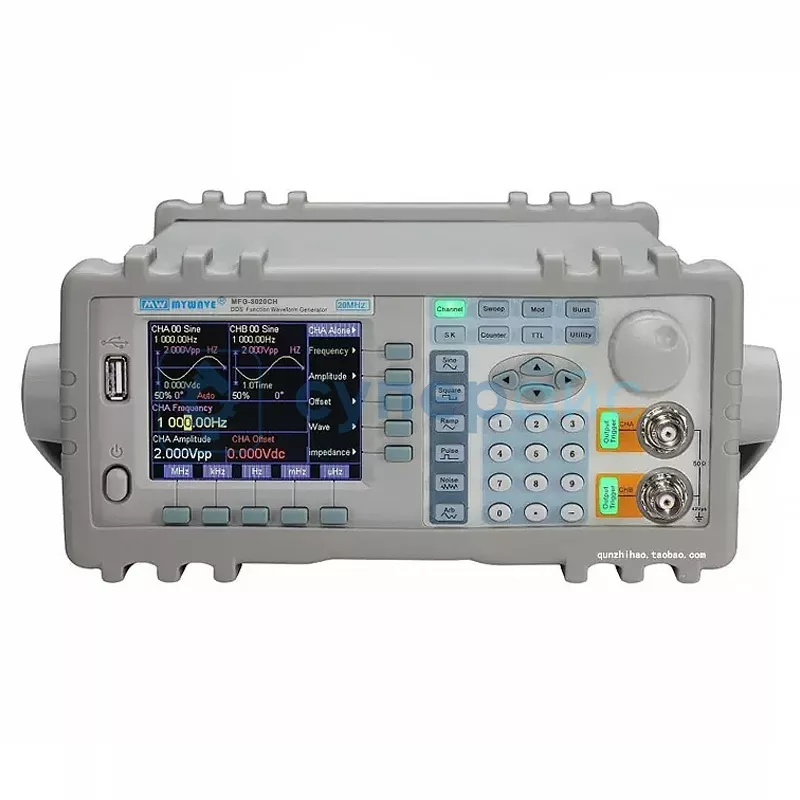

Цифровой генератор MYWAVE MFG-3020CH
Генератор высокочастотных сигналов MYWAVE MFG-3020CH — современное устройство, относящееся к серии генераторы произвольных сигналов с одним каналом. Этот прибор позволяет создавать 32 типа форм сигнала, включая синусоиду, прямоугольную, треугольную и зубчатую волну, что делает его универсальным инструментом в разных областях применения.
Генератор сигналов 1 канал MFG-3020CH может задавать частоты от 1 Гц до 20 МГц. Для синусоидальных сигналов прибор гарантирует гармоническое сопротивление более 40 дБн при частотах ниже 1 МГц и более 35 дБн на промежутке 1–20 МГц.
Устройство оснащено 3,5-дюймовым TFT ЖК-экраном, гарантирующим комфортное управление и отображение параметров. Благодаря возможностям частотного и амплитудного сканирования с линейным и логарифмическим режимами, а также ручным и автоматическим методам сканирования, устройство находит широкое применение в исследованиях и тестировании.
Сканирование амплитуды и частоты позволяет анализировать характеристики цепей и компонентов, используя различные типы волн — от чистой синусоиды до сложных произвольных форм.
Прибор компактен и прост в эксплуатации. Его конструкция обеспечивает стабильность работы при входном напряжении от 100 до 220 В и рабочих условиях от 0 до 40 C. Прочный корпус, продуманный интерфейс и гибкие настройки делают этот прибор подходящим для специалистов, требующих точного создания и анализа различных волновых форм.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
