Набор для сборки генератора сигналов ICL8038 (обновлённая версия)

Набор для сборки генератора сигналов ICL8038 (обновлённая версия)

Код товара: 13543

guarantee Гарантия 12 месяцев

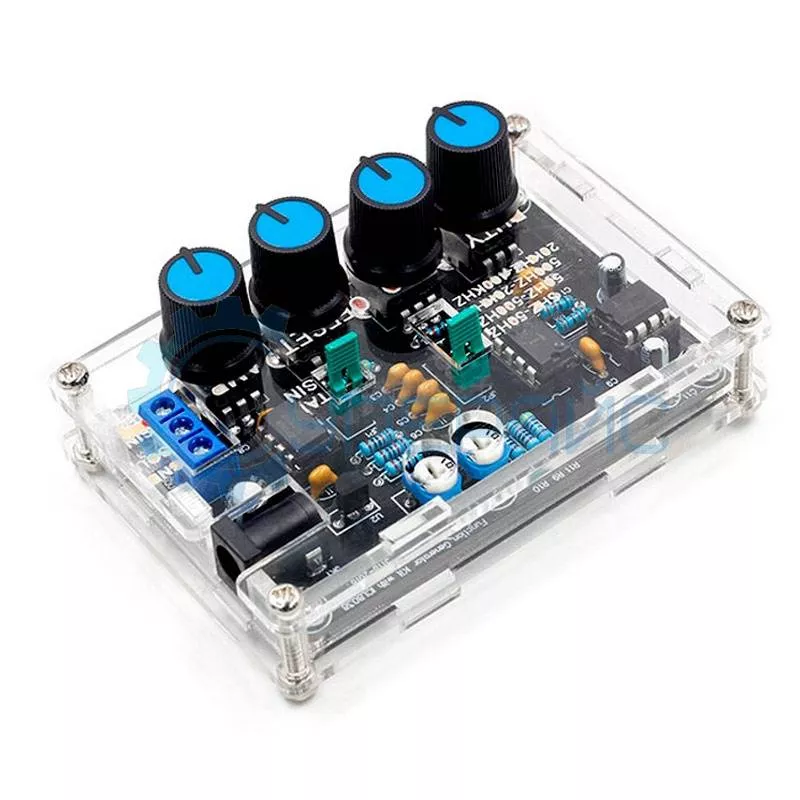

Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 1
Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 1

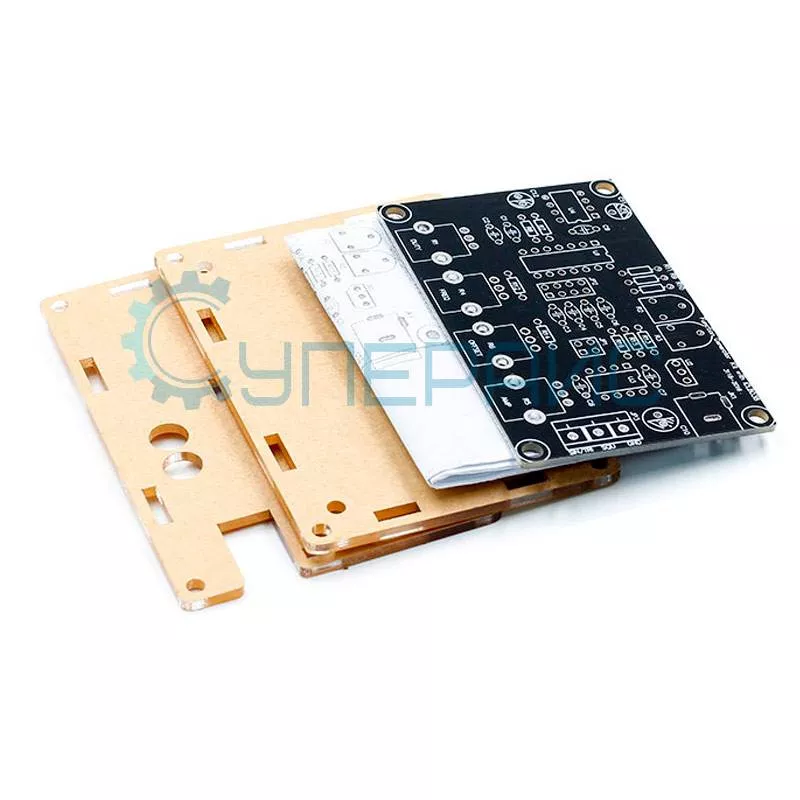

Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 2

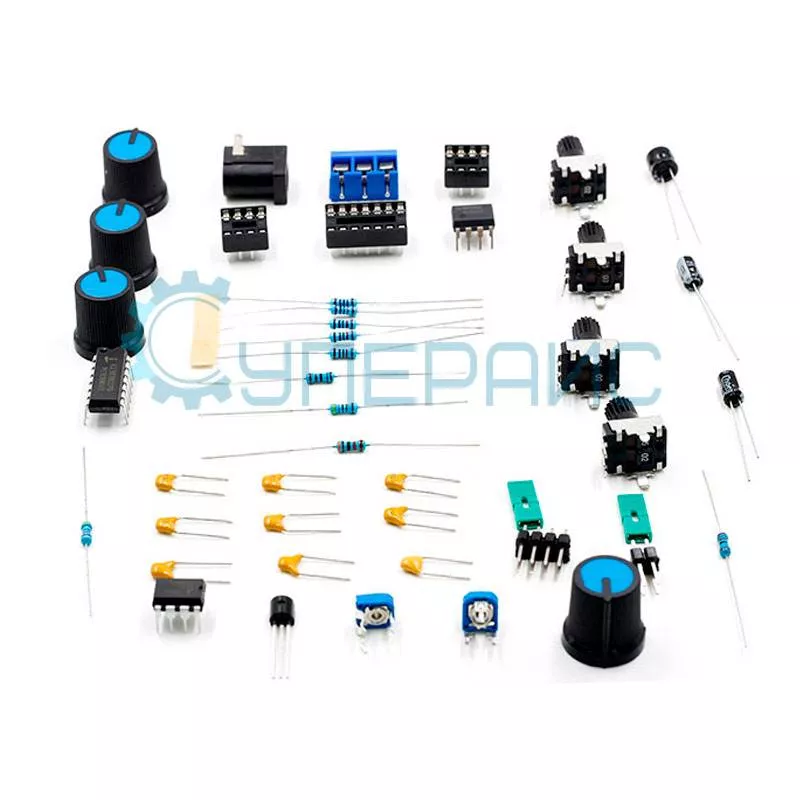

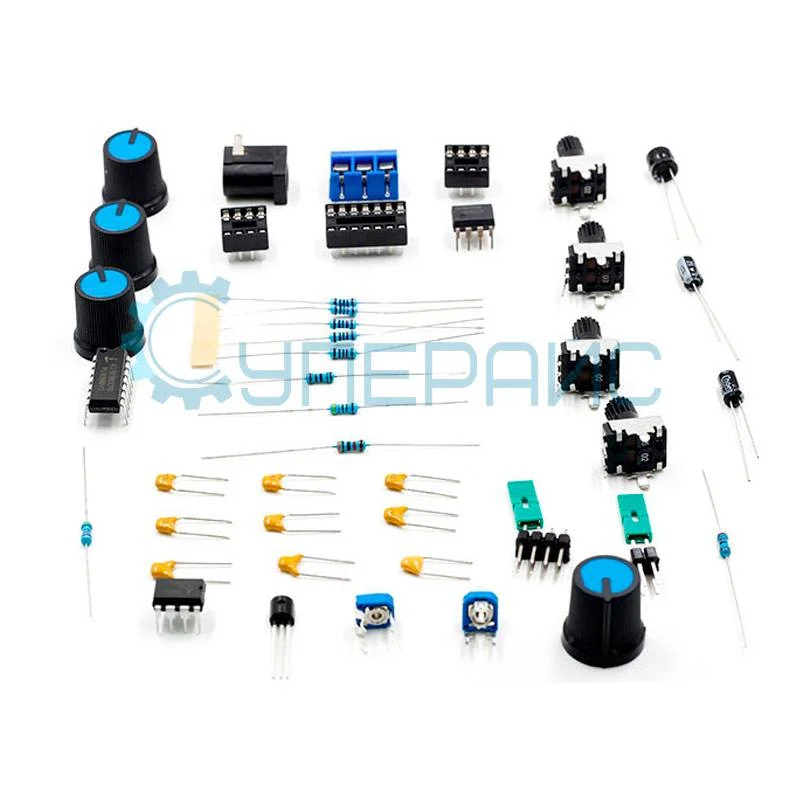

Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 3

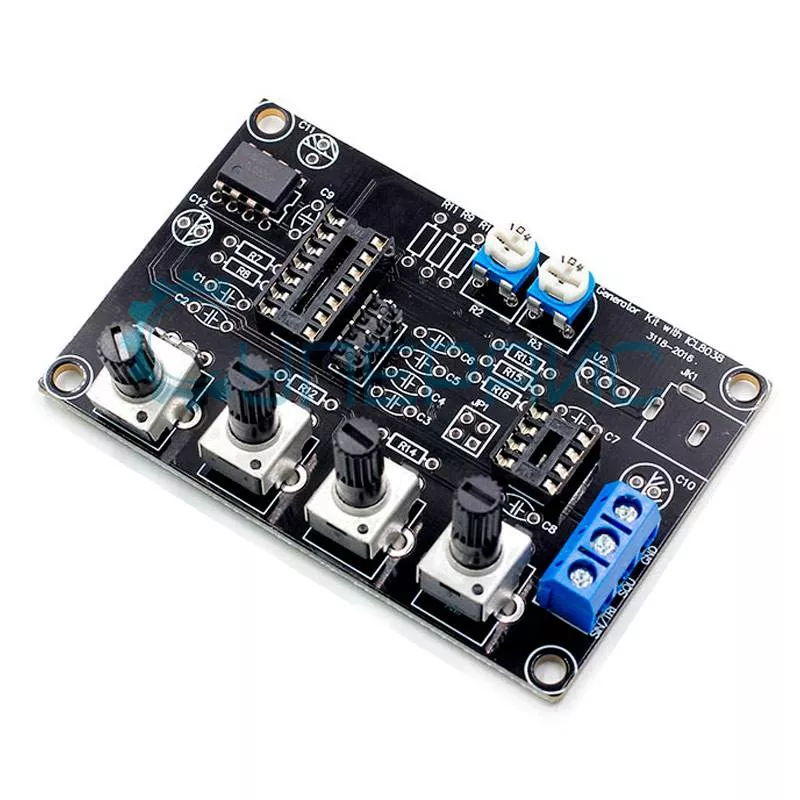

Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 4

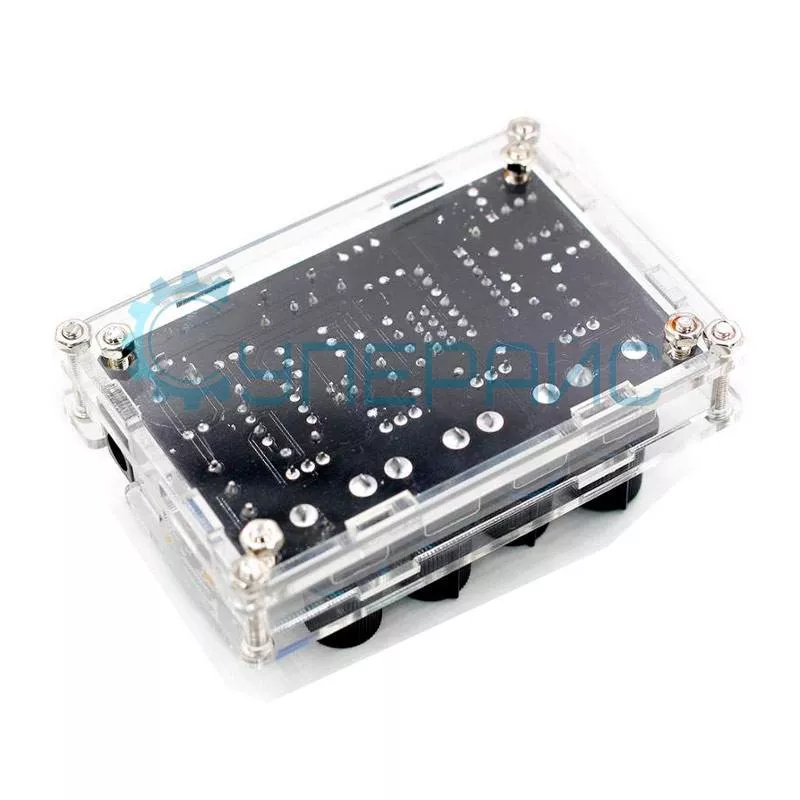

Набор для сборки генератора сигналов ICL8038 (обновлённая версия) фото 5
О товаре
Генератор низкочастотных сигналов ICL8038 для самостоятельной сборки с поддержкой четырёх видов сигнала
Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная
Диапазон частот: 5 Гц - 400 кГц
В наличии:
Склад в Москве: 78 шт.
Склад в Гуанчжоу: 39 шт.
О товаре
Генератор низкочастотных сигналов ICL8038 для самостоятельной сборки с поддержкой четырёх видов сигнала
Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная
Диапазон частот: 5 Гц - 400 кГц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ICL8038 (обновлённая версия)

Характеристики генератора сигналов
Напряжение источника питания 12В - 15В
Диапазон частот 5 Гц - 400 кГц (регулируется)
Выходной сигнал синусоидальный, прямоугольный, треугольный, пилообразный
Регулировка коэффициента заполнения от 2% до 95%
Искажения на синусоидальном сигнале 1%
Температурный дрейф 50 ppm /°C
Линейность треугольного сигнала 0,1%
Смещение выходного сигнала от -7,5В до 7,5В
Диапазон выходного сигнала от 0,1В до 11В (при питании 12В)
Общие характеристики
Размер платы 78 мм х 50 мм
Размер корпуса 87 мм х 60 мм х 17 мм
Вес брутто 91 г

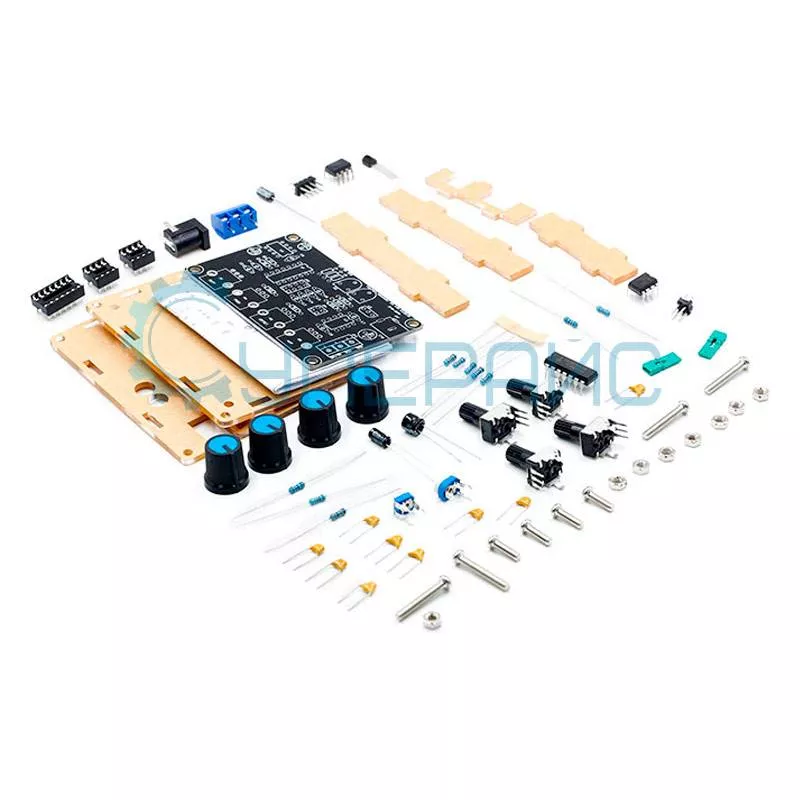

Комплектация - комплект для сборки генератора сигнала ICL8038 - 1 шт.
- руководство пользователя (на английском языке) - 1 шт.

icl8038

Микросхема icl8038 подходит для сборки прецизионного генератора сигналов. В комплекте поставляются все необходимые элементы, плата для распайки, прозрачный пластиковый корпус. Набор предназначен для самостоятельной сборки. Чтобы собрать схему, нужен паяльник, флюс и припой. Паяльное жало средних размеров будет оптимальным для распаечных отверстий.

Выполнив действия, изложенные в инструкции, вы получаете многофункциональный генератор сигналов icl8038. Все электронные компоненты подобраны так, чтобы конечное устройство имело следующие параметры:

  • рабочий частотный диапазон: от 5 до 400 000 Гц;
  • генерирующиеся формы сигналов: синус, прямоугольник, пила и треугольник;
  • точность генерации: не менее 1 %.

Электронная схема с низким показателем температурного дрейфа. Показатель 50 ppm/°C означает, что при задании частоты на выходе в 10 кГц, при изменении температуры на 1 градус выходной параметр будет отклоняться на 0,5 Гц.

Исполнение и управление

Дисплей в комплекте не поставляется. Всё управление выполняется потенциометрами, перемычками. Первые отвечают за изменение значений параметров выходной генерируемой последовательности. Вторые выполняют выбор типа генерируемой функции. Руководство по сборке и использованию входит в комплект поставки.

Особенности

Купить генератор сигналов icl8038 – это универсальное решение как для начинающих радиолюбителей, так и для мастеров с опытом. Представленная вариация компоновки достаточно высокопроизводительная и подходит для тестирования, настройки и ремонта электронных плат, различных устройств.

Весь список используемых элементов, их названия и номинальные значения указаны в прилагающихся списках. Поэтому опытные радиолюбители смогут модернизировать схемы, заменяя радиокомпоненты на более мощные аналоги. Набор используется как в учебных, так и в практических целях.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
