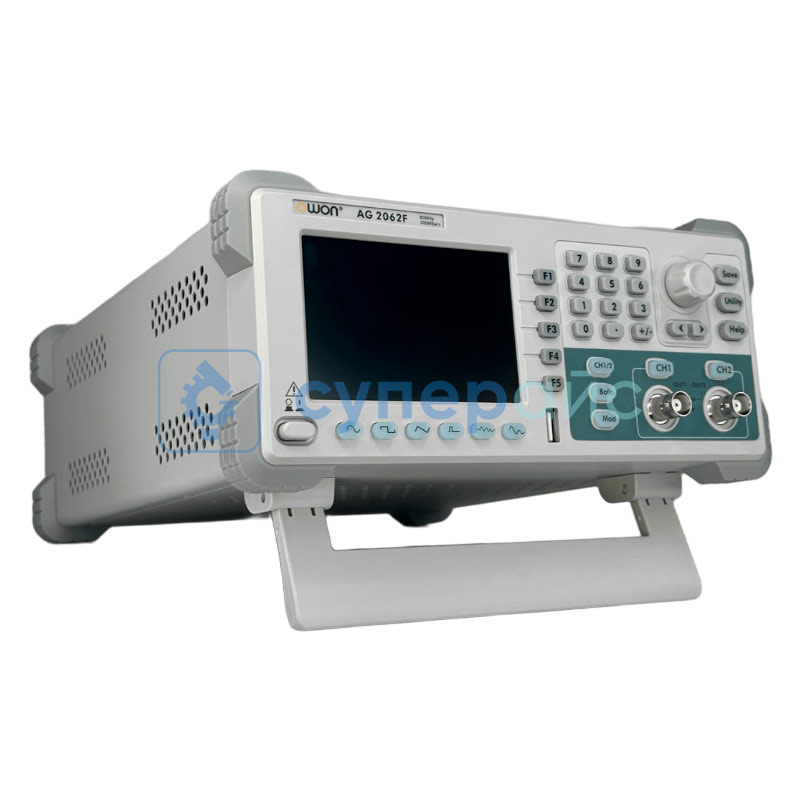

Генератор сигналов OWON AG2062F
Код товара: 24330
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре 2 канала
Частотный выход: 60 МГц
Частота дискретизации: 300 МC / с
Вертикальное разрешение: 14 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 2 канала
Частотный выход: 60 МГц
Частота дискретизации: 300 МC / с
Вертикальное разрешение: 14 бит
Технические характеристики OWON AG2062F
| Количество каналов | 2 |
| Частотный выход | 60 МГц |
| Частота дискретизации | 300 МС / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение и шум |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 60 МГц |
| Квадрат | 1 мкГц - 30 МГц |
| Пульс | 1 мкГц - 10 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 25 МГц (-3 дБ) (типично) |
| Арб | 1 мкГц - 10 МГц |
| Амплитуда | |
| Амплитуда |
1 мВ (размах) - 10 В (размах) (50 Ом); 1 мВ (размах) - 20 В (высокое сопротивление) |
| Разрешение | 1 мВ или 4 цифры |
| Диапазон смещения постоянного тока (AD+DC) | ± 5 В (50 Ом), ± 10 В (высокое сопротивление) |
| Диапазон смещения постоянного тока | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Произвольная форма сигнала | |
| Длина волны | от 2 до 2 мил. баллов |
| Энергонезависимая память | 64 Мбайт |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, PWM, развертка и пакетный режим |
| Частота модуляции | от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
| Частотомер | есть |
| Функция | частота, период, + ширина, - ширина, + обязанность и - нагрузка |
| Диапазон частот | 100 МГц ~ 200 МГц |
| Разрешение по частоте | 6 цифр / с |
| Модуль усилителя мощности (опционально) | |
| Входное сопротивление | 50 кОм |
| Максимальное входное напряжение | 2,2 В |
| Максимальное выходное напряжение | 22 Впп |
| Скорость нарастания выходного сигнала | 10 В / мкс |
| Максимальная выходная мощность | 10 Вт |
| Общие характеристики | |

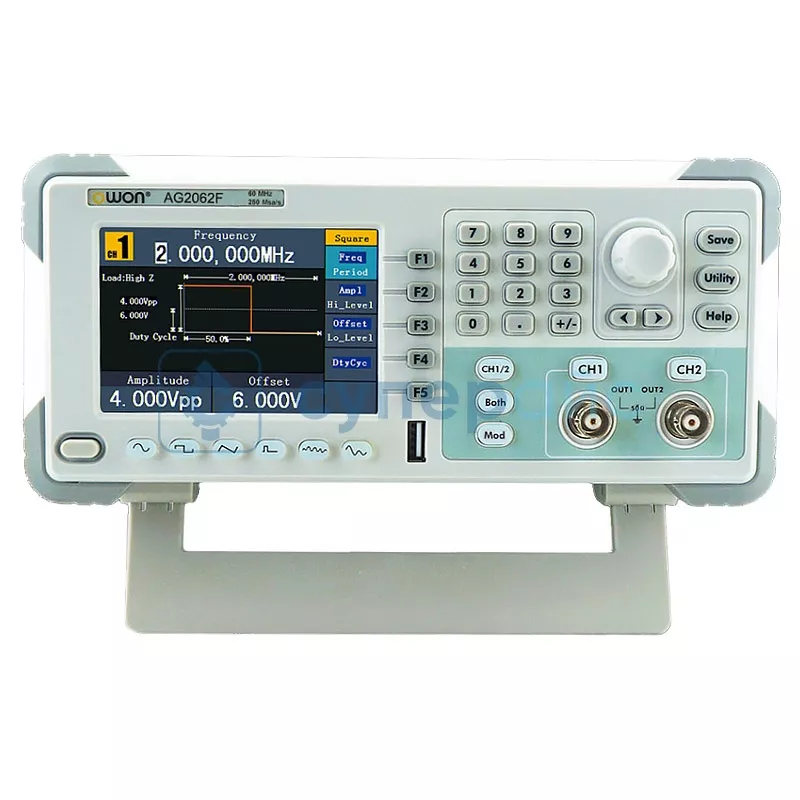

| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей |

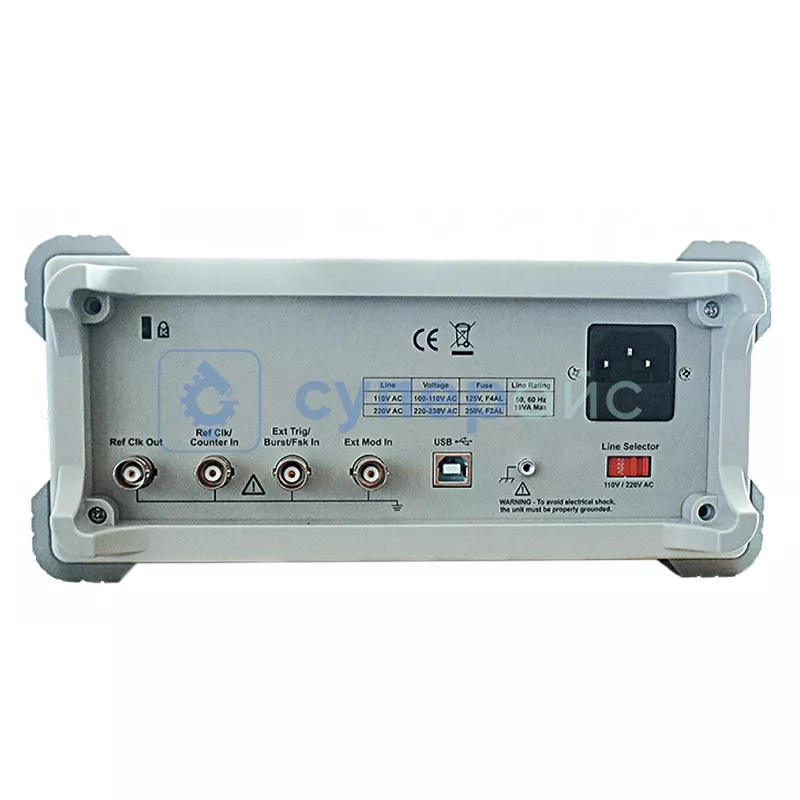

| Вход | вход / выход внешнего эталонного тактового сигнала |
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) |
| Размер | 235 х 110 х 295 мм |
| Вес нетто | ~ 3 кг |
| Вес нетто | 3,9 кг |

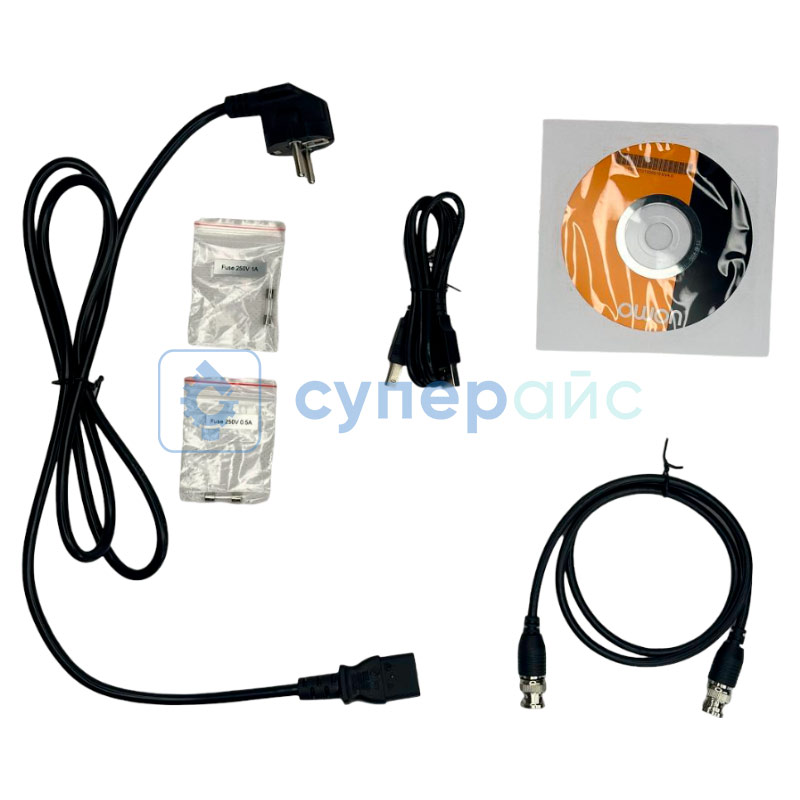

| Комплектация |
генератор сигнала OWON AG2062F – 1 шт

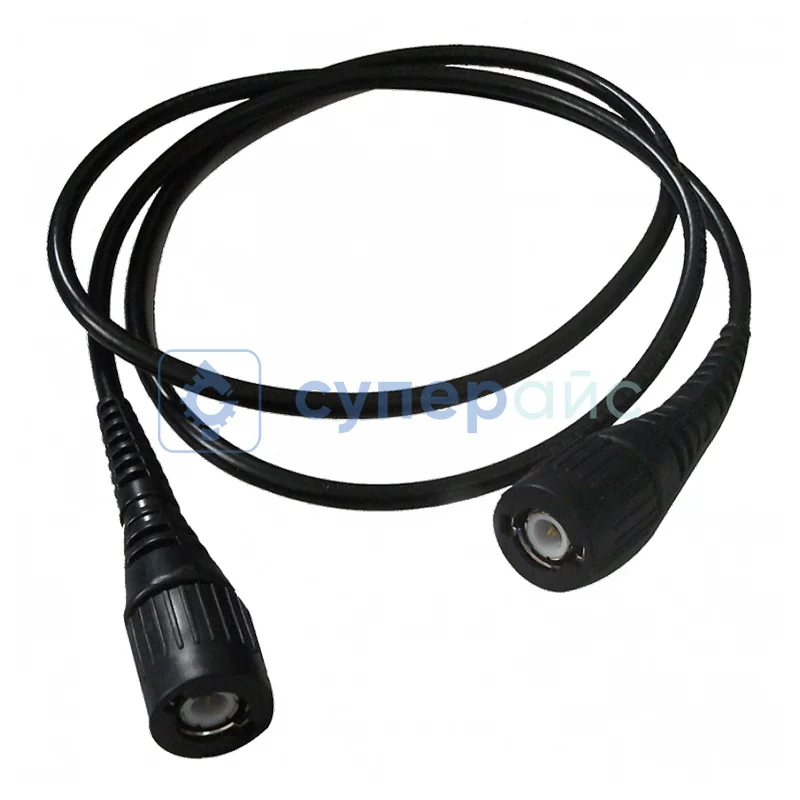

кабель питания - 1 шт компакт диск - 1 шт руководство пользователя - 1 шт USB кабель - 1 шт Q9 кабель - 1 шт |
Генератор цифровых сигналов OWON AG2062F
Генератор импульсов OWON AG2062F создаёт электрические колебания той или иной формы для электронных испытаний. Устройство располагает двумя каналами для формирования двух независимых колебаний одновременно.
Частота дискретизации 300 МС/с обуславливает точность формирования электрических колебаний. ЖК-дисплей упрощает настройку и контроль рабочих параметров.
Вход/выход внешнего эталонного тактового сигнала расширяет функциональность оборудования. Эта особенность помогает при синхронизации с другими приборами в сложных измерительных комплексах.
Поддерживаются такие стандартные формы волны, как:
- синус;
- квадрат;
- импульс;
- линейное изменение;
- шум.
Калибровка электронных приборов требует колебаний с определенными характеристиками. Устройство создаёт эталонные параметры для проверки и настройки измерительного оборудования. Такой генератор прямоугольных импульсов поможет тестировать цифровые схемы. Реализованная частота дискретизации формирует колебания для проверки быстродействующей аппаратуры.
В лаборатории прибор будет полезен персоналу, который разрабатывает и отлаживает электронные устройства.
Оборудование подойдет:
- инженерам;
- разработчикам радиоаппаратуры;
- специалистам по ремонту и настройке электроники;
- сотрудникам метрологических лабораторий;
- преподавателям и студентам технических образовательных учреждений.
Приборы такого типа применяют для анализа частотных характеристик электронных компонентов. Устройство поможет в проектировании и отладке комплексов автоматического управления. Формирование управляющих импульсов с заданными параметрами упрощает настройку и оптимизацию работы автоматики.
Обзорная таблица генераторов сигналов OWON
| Характеристики | AG1012F | AG1022F | AG2062F |
| Количество каналов | 2 | ||
| Частотный выход | 10 МГц | 25 МГц | 60 МГц |
| Частота дискретизации | 125 МС / с | 300 МС / с | |
| Основные формы сигналов | синус, квадрат, импульс, линейное изменение и шум | ||
| Вертикальное разрешение | 14 бит | ||
| Поддержка SCPI | есть | ||
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей | ||
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
