Двухканальный генератор сигнала OWON DGE2035
Код товара: 21641
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре 2 канала
Частотный выход: 35 МГц
Частота дискретизации: 125 Мвыб / с
Вертикальное разрешение: 14 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 2 канала
Частотный выход: 35 МГц
Частота дискретизации: 125 Мвыб / с
Вертикальное разрешение: 14 бит
Технические характеристики OWON DGE2035
| Количество каналов | 2 |
| Частотный выход | 35 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная и шумовая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 35 МГц |
| Квадрат | 1 мкГц - 15 МГц |
| Пульс | 1 мкГц - 15 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 200 МГц (-3 дБ) (типично) |
| Произвольная форма | 1 мкГц - 10 МГц |
| Разрешение по частоте | 1 мкГц или 7 значащих цифр |
| Стабильность частоты | ± 30 частей на миллион при 0 ± 40℃ |
| Скорость старения частоты | ± 30 частей на миллион в год |
| Произвольный | |
| Длина сигнала | 2 - 8 тыс. |
| Частота дискретизации | 125 Ма/с |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 20 В (размах) (≤ 10 МГц); 1 мВ (размах) - 4 В (размах) (≤ 70 МГц) |
| Диапазон смещения постоянного тока | ± (10 В пик – амплитуда В размах / 2) высокое сопротивление ± (5 В пик – амплитуда В размах / 2) 50 Ом |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Смещение постоянного тока, точность | ± (1 % от |настройки| + 1 мВ + амплитуда Vpp x 0,5%) |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, развертка, пакетная передача |
| Внутренняя частота модуляции | от 2 мГц до 100 кГц |
| Sweep | |
| Форма волны | синусоидальный, прямоугольный, линейно изменяющийся, произвольный (кроме постоянного тока) |
| Минимальная / максимальная стартовая частота | 2 мГц (минимум) / максимум частота соответствующей несущей |
| Минимальная / максимальная частота завершения | 2 мГц (минимум) / максимум частота соответствующей несущей |
| Источник триггера | внутренний, ручной |
| Burst | |
| Форма волны | синусоидальная волна, прямоугольная волна, пилообразная волна, пульсирующая волна и произвольная волна (кроме постоянного тока) |
| Типы | N-цикл |
| Источник триггера | внутренний, ручной |
| Несущая частота | 1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей / 2 |
| Общие характеристики | |
| Дисплей | 3,6-дюймовый (480 x 272 пикселей) TFT-ЖК-дисплей |
| Интерфейс | USB-устройство |
| Размер | 200 х 68,5 х 74,5 мм |
| Вес нетто | 500 г |
| Вес брутто | 925 г |

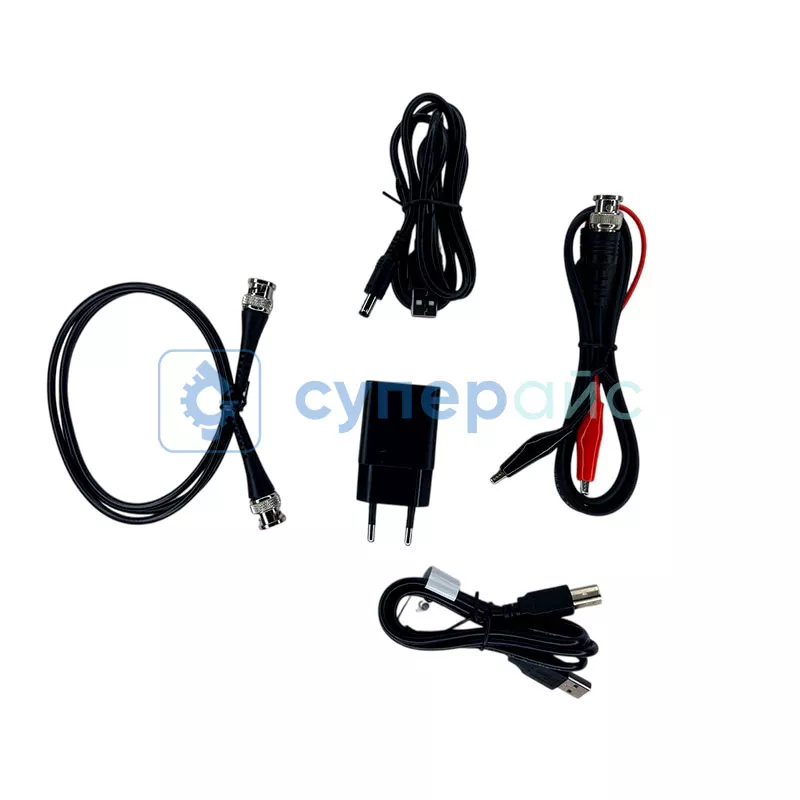

| Комплектация |
генератор сигнала OWON DGE2035 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; блок питания - 1 шт; руководство пользователя - 1 шт |

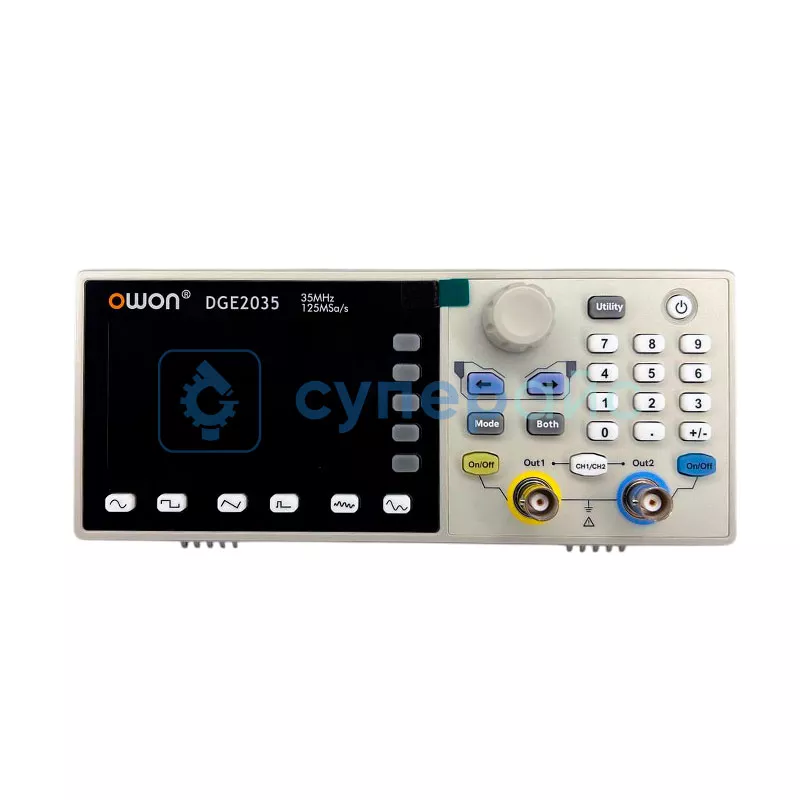

Генератор сигналов OWON DGE2035
OWON DGE2035 - это генератор сигналов, 2 канала которого позволяют одновременно генерировать две независимые волны. Функция упрощает проведение комплексных тестов электронных устройств и создание сложных комбинированных сигнальных форм.
Этот генератор сигналов частоты с выходом 35 МГц рассчитан на применение в радиотехнике, телекоммуникациях, а также при разработке электроники. Характеристики модели помогают тестировать высокоскоростные цифровые схемы.
Форма сигнала выбирается пользователем - доступно 150 встроенных вариантов: экспоненциальный рост, экспоненциальный спад и другое. Пользователи также могут задавать собственные вариации. Это расширяет возможности моделирования реальных колебаний в различных приложениях.
Области применения устройства:
- тестирование аудиосистем;
- калибровка измерительного оборудования;
- разработка цифровых фильтров;
- симуляция сенсорных импульсов.
Настраиваемая длина сигнала от 2 до 8 тысяч точек способствует созданию сложных волн. Это будет полезно при моделировании комплексных колебаний или при формировании специфических тестовых последовательностей. Такие типы модуляции как, например, AM, FM или FSK увеличивают функциональность прибора.
Дополнительные характеристики OWON DGE2035:
- отзывчивые физические кнопки;
- TFT-ЖК-дисплей для удобного управления;
- интерфейс USB, облегчающий подключение к компьютеру;
- поддержка SCPI.
Обзорная таблица генераторов сигналов OWON серии DGE2000
| Характеристики | DGE2035 | DGE2070 |
| Диапазон частот | 1 мкГц - 35 МГц | 1 мкГц - 70 МГц |
| Частота дискретизации на канал | 125 Мвыб/с | 300 Мвыб/с |
| Минимальная частота, Гц | 0.000001 | |
| Вид | Настольный (стационарный) | |
| Количество каналов | 2 | |
| Вертикальное разрешение (по амплитуде) | 14 бит | |
| Виды модуляции | AM, FM, PM, FSK, развертка, пакетная передача | |
| Дисплей, пиксели | 480 x 272 | |
| Интерфейс передачи данных | USB-устройство | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
