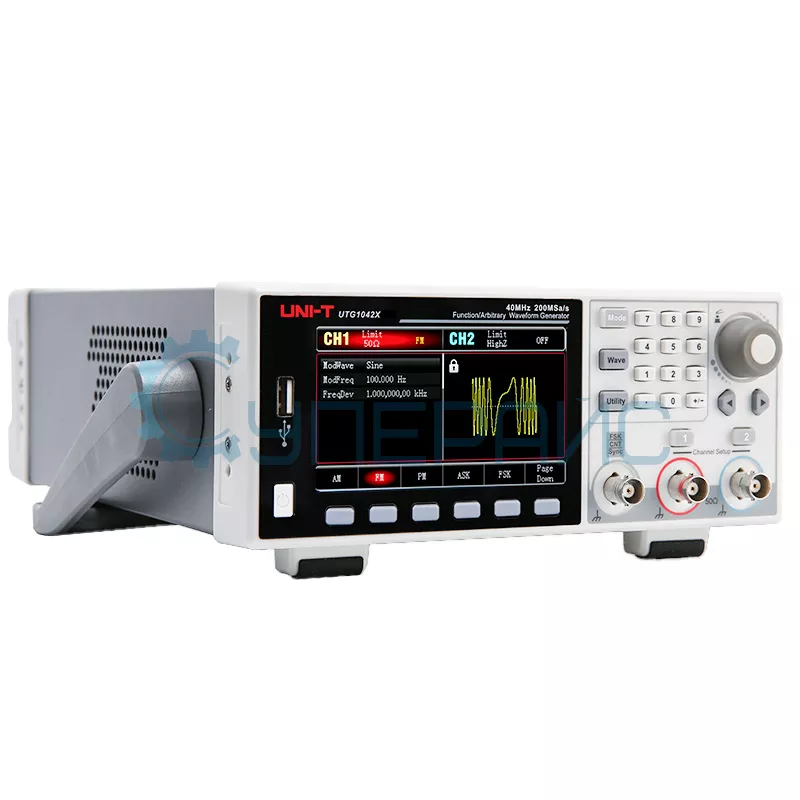

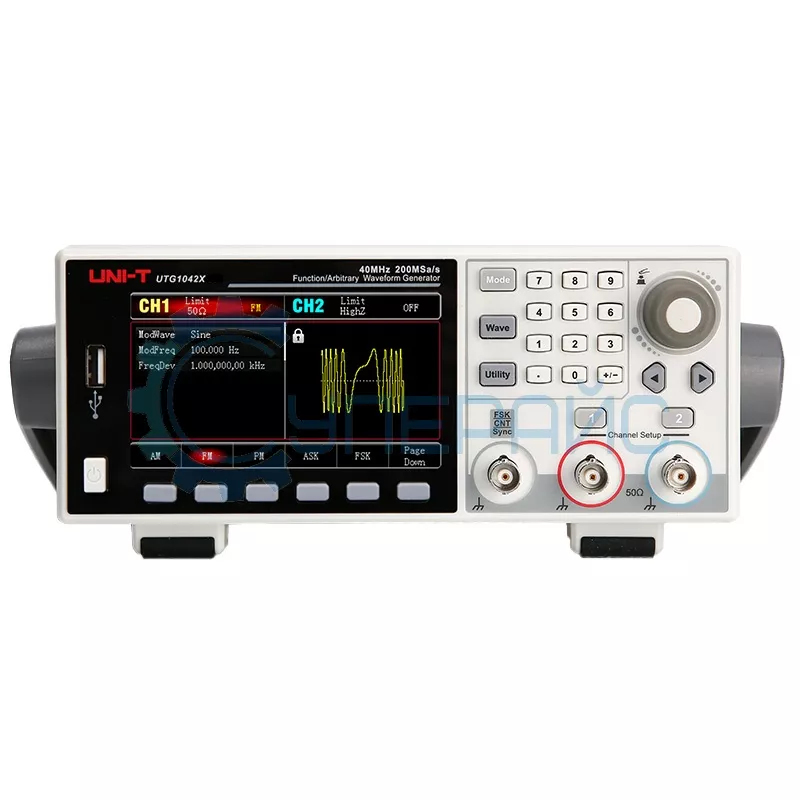

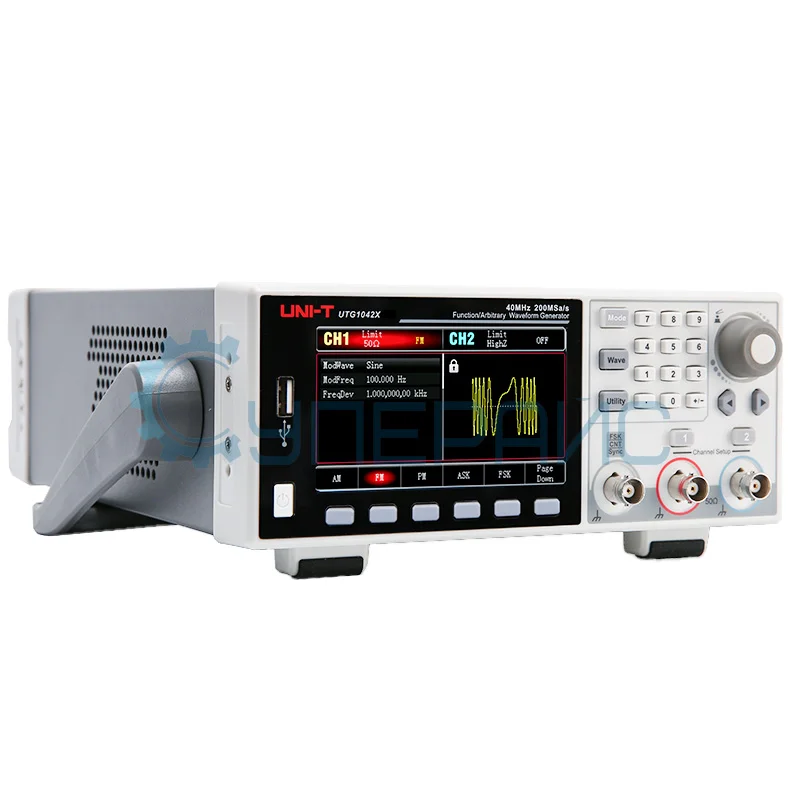

Генератор высокочастотных сигналов UNI-T UTG1022X-PA с усилителем мощности
47 379 ₽
47 379 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
19622
Модель (серия)
UTG1022X-PA
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG1022X-PA
Общие данные
Артикул (код товара)
19622
Производитель (бренд)
Модель (серия)
UTG1022X-PA
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор ШИМ сигналов
Точность, %
Точность, %
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ЧМ
ШИМ
АМ
ЧМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Перепады и импульсы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Перепады и импульсы
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Описание UNI-T UTG1022X-PA
Технические характеристики UNI-T UTG1022X-PA
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/сек |
| Вертикальное разрешение | 16 бит |
| Форма сигнала |
синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, Arb 200 типов произвольной формы |
| Режимы работы |
стробирование выходного сигнала, непрерывная, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
| Напряжение |
100~240 В переменного тока (Колебания: ±10%), 50 Гц/60 Гц 100 ~120 В переменного тока (колебания: ± 10%), 400 Гц |
| Потребляемая мощность | 20 Вт |
| Предохранитель | 2 A, класс T, 250 В |
| Выходная мощность |
1 мкГц ~100 кГц, 4 Вт |
| Частотные характеристики | |
| Синусоидальная волна | |
| Диапазон частот | 1 мкГц - 20 МГц |
| Гармонические искажения |
DC ~ 1 МГц: -60 дБн 1 МГц ~10 МГц: -55 дБн 10 МГц ~40 МГц: -50 дБн |
| Общие гармонические искажения | < 0,2% (DC ~ 20 кГц, 1В p-p) |
| Ложный сигнал (ангармонический) |
Типичное значение (0 дБм) ≤ 10 МГц < -70 дБн > 10 МГц < -70 дБн+6 дБ/октава |
| Фазовый шум (типичный) | 1 МГц ≤-125 дБн/Гц (типичное значение, 0 дБм, 10 кГц отклонение) |
| Прямоугольный сигнал | |
| Диапазон частот | 1 мкГц - 10 МГц |
| Время нарастания / спада | < 16 нс (50Ω, 1 В p-p) |
| Коэффициент заполнения | 0.000% ~ 100.00% (ограничено текущей частотой) |
| Симметрия | 1% от периода + 4 нс (50% коэффициент заполнения) |
| Джиттер (типичный) |
< 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс |
| Пилообразный сигнал | |
| Нелинейность | 1% от пикового выходного сигнала (1 кГц, 1 В p-p, 100% симметрия) |
| Симметрия | 0.000% ~ 100.00% |
|
Импульсный сигнал |
|
| Минимальная длительность импульса | 22 нс |
| Переменный край | 15 нс ~ 10 с |
| Превышение | < 2% (типичный, 1 В p-p) |
| Джиттер | 150 пс |
| Произвольные волны | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Длина волны | 4000 точек |
| Вертикальное разрешение | 16 бит (символы включены) |
| Частота дискретизации | 200 Мвыб/сек |
| Энергонезависимое хранилище | 200 волн |
| Характеристики выхода | |
| Амплитуда (50 Ом) |
< 20 МГц : 1 мВ п-п ~ 10 В п-п < 40 МГц : 1 мВ п-п ~ 5 В п-п |
| Точность установки (1 кГц, синус) | 1% ± 2 мВ |
| Неравномерность амплитудной характеристики |
< 20 МГц ±0.3 дБ < 40 МГц ±0.5 дБ |
| Смещение постоянного тока | |
| Диапазон (AC+DC) |
±5В (50 Ом) ±10В (высокое сопротивление) |
| Выходная форма сигнала | |
| Импеданс | 50 Ом, типичное значение |
| Защита | от перегрузки, короткого замыкания |
| Типы модуляции | |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольная волна, шум, пилообразная волна, волна произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Смещение частоты | 10 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, пилообразный, произвольной формы |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной, произвольной формы |
| Частота модуляции | 2 мГц ~ 1 МГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный, пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц ~ 100 кГц |
| ШИМ модуляция | |
| Несущая | импульсный |
| Частота модуляции | 20 кГц ~ 1 МГц |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, пилообразной (восходящий, нисходящий), произвольной формы |
| Диапазон ШИМ | 0%~50% |
| Режим свипирования (качания) | |
| Форма | синус, прямоугольный, пила |
| Закон | линейный, логарифмический |
| Время свипирования | от 1 мс до 500 с ± 0,1% |
| Источник запуска | внешний |
| Режим BURST | |
| Режим последовательности импульсов | N цикл, бесконечный, закрытый |
| Форма | синус, прямоугольный, пила, импульс, произвольной формы |
| Источник | внешний/внутренний |
| Запуск по фронту | нарастающий, нисходящий |
| Время цикла | 1 мкс - 500 с |
| Повторяющийся номер | 1 - 50 000 |
| Полярность | позитивная, негативная |
| Начальная фаза и фаза остановки | 0 - 360° |
| Общие характеристики | |
| Дисплей | 4.3 дюйма TFT, LCD, 480×272 |
| Рабочая температура | + 10 ℃ ~ + 40 ℃ |
| Температура хранения | -20 ℃ ~ + 60 ℃ |
| Охлаждение | пассивное |
| Интерфейс | USB устройство |
| Габариты | 215 × 103 × 316 мм |
| Вес | 2,3 кг |
| Комплектация | генератор сигналов UNI-T UTG1022X-PA – 1 шт |
|
|
кабель питания – 1 шт USB кабель – 1 шт BNC кабель – 1 шт BNC-крокодил – 1 шт инструкция по эксплуатации – 1 шт |
