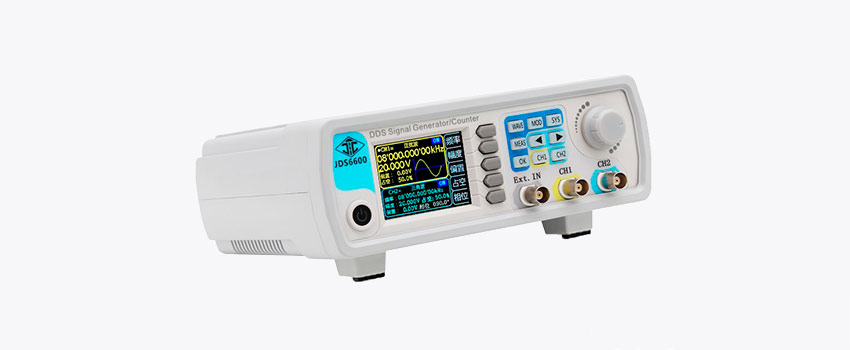

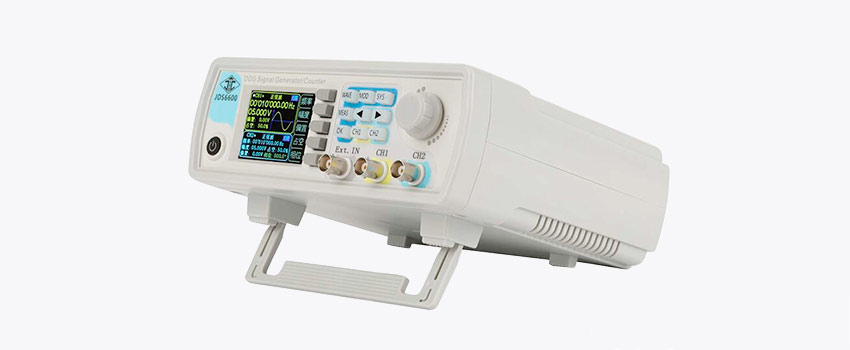

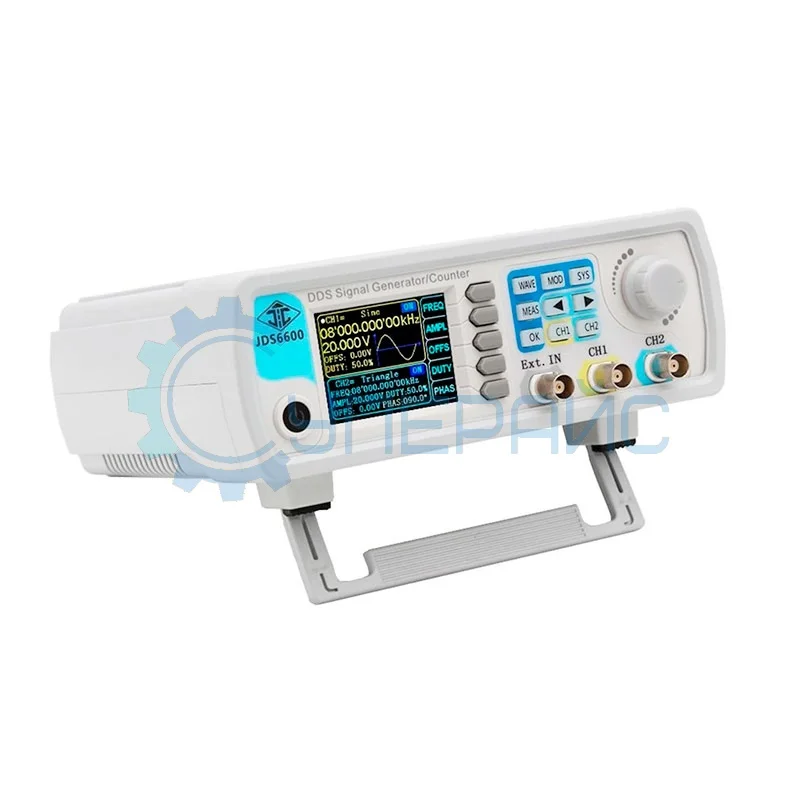

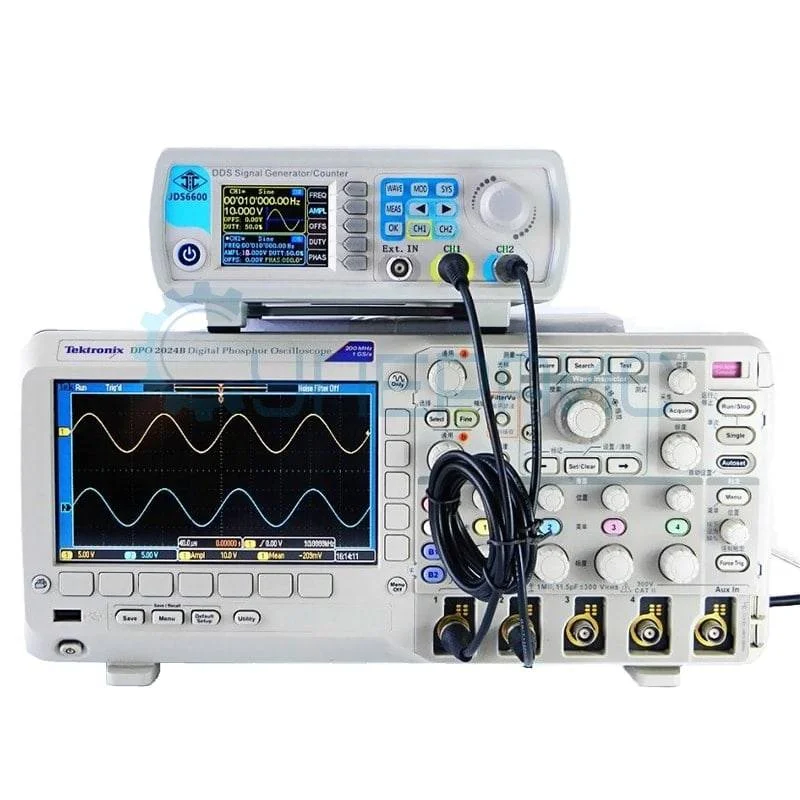

Генератор сигналов JUNCE JDS6600 - 15M (2 канала х 15 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики генератора сигналов | |
| Характеристики сигнала | |
| Количество каналов | 2 |
| Полоса пропускания | 15 МГц |
| Частота дискретизации | 266 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп) |
| Длина волны | 2048 точек |
| Вертикальное разрешение | 14 бит |
| Синус | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8 % (20 Гц - 20 кГц, 0 дБм) | |
| Квадрат | перекос: ≤ 5 % |
| Импульс | диапазон рабочего цикла: 0,1 % - 99,9 % |
| Пила | линейность≥ 98 % (0,01 Гц + 10 кГц) |
|
Память |
100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 15 МГц квадрат: 0 - 15 МГц треугольник: 0 - 15 МГц импульс: 0 - 6 МГц CMOS/TTL цифровой сигнал: 0 - 6 МГц сигнал произвольной формы: 0 - 6 МГц |
| Время нарастания сигнала | ≤ 25 нс |
| Диапазон регулировки длительности импульса | 150 нс - 4000с |
|
Разрешающая способность по частоте |
минимум: 0,01 мкГц |
| Точность частоты |
± 20 ppm |
| Стабильность частоты | ±1 ppm / 3ч |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды |
2mVpp-20Vpp |
| Частота | ≤ 10 МГц |
|
Разрешающая способность по амплитуде |
1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
амплитуда выходного сигнала: 4 В диапазон регулировки смещения:-9,99 В - 9,99 В разрешение смещения: 0,01 В |
|
Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
| Выход TTL / COMS |
низкий уровень: < 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
|
Характеристики частотомераи счетчика импульсов |
|
|
Диапазон измерения частоты |
1 Гц - 100 МГц |
|
Диапазон измерения |
0 - 4294967295 |
|
Совмещенный режим |
2 вида режима сопряжения, DC и AC |
|
Режим подсчета |
ручной |
| Диапазон входного сигнала |
2mVpp-20Vpp |
| Длительность положительного / отрицательного импульса | 0,1 нс - 20 с |
| Период |
0,1 нс - 20 с |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 с - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Общие характеристики | |
| Дисплей |
диагональ 2,4 дюйма, цветной (TFT), 320 × 240 пикселей |
| Языки меню | английский |

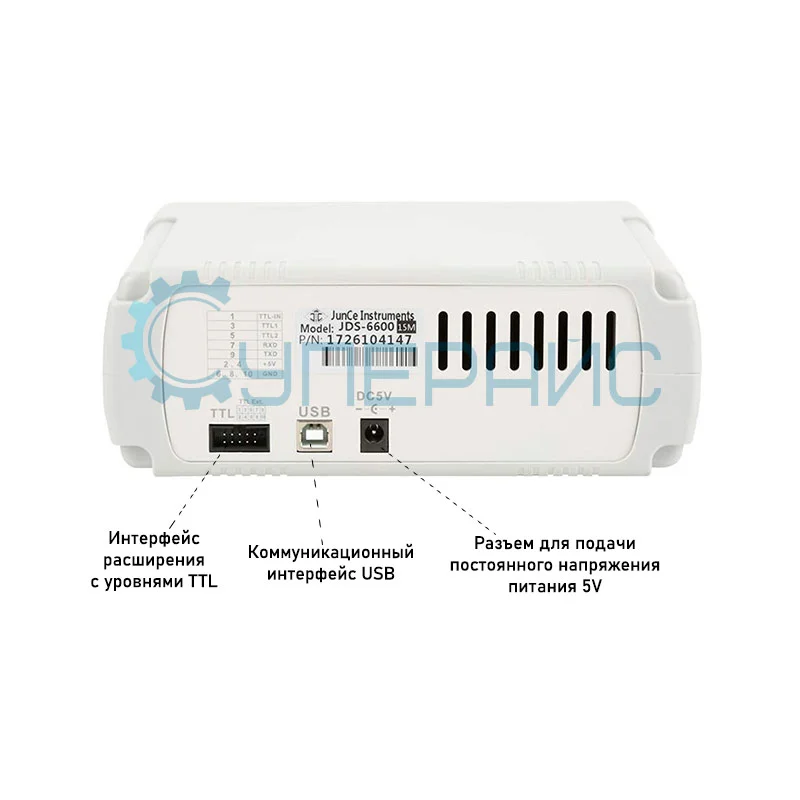

| Интерфейсы |
USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Питание |
DC 5 В ± 0,5 В |
|
Индикация событий |
включения и выключения пользователем |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Габариты |
194 мм х 178 мм х 69 мм |
| Вес нетто | 600 г |

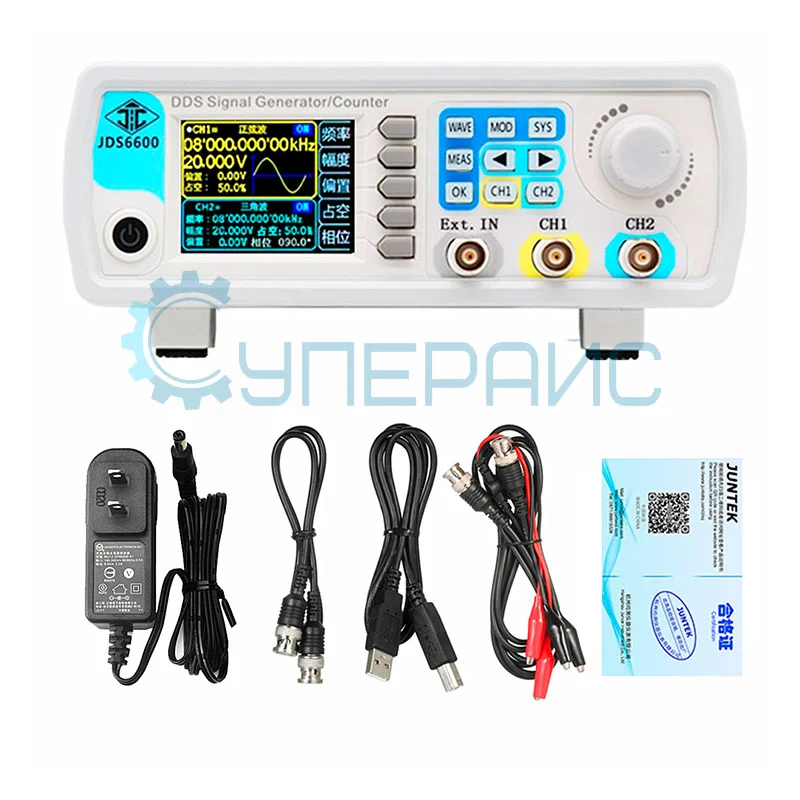

| Комплектация | генератор сигналов JUNCE JDS6600-15M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 2 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт |
|
Компания Hangzhou Junce Instruments обновила серию функциональных генераторов сигналов JDS6600, усовершенствовав их функциональность. Новая линейка обладает улучшенными точностными и частотными характеристиками. Главное улучшение новой модели двухканального генератора сигналов JDS6600 - 15M – увеличенная до 15 МГц полоса пропускания. Также увеличились частота дискретизации до 266 МВыб/с и вертикальное разрешение до 14 бит по амплитуде, что позволило минимизировать ошибки квантования, вызывающие искажения формы генерируемого сигнала при создании сигналов произвольной формы. Генератор сигналов JDS6600 - 15M оснащен высококонтрастным цветным ЖК-дисплеем 2,4”, способен генерировать до 60 различных точных произвольных форм сигналов, имеет функцию модуляции амплитуды и функции развертки по частоте. Это отличный измерительный прибор, работающий с помощью технологии формирования сигнала методом прямого цифрового синтеза (DDS), с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
Основные возможности и преимущества:
- 2 канала
- формирование до 60 видов сигналов произвольных форм с частотой до 6 МГц

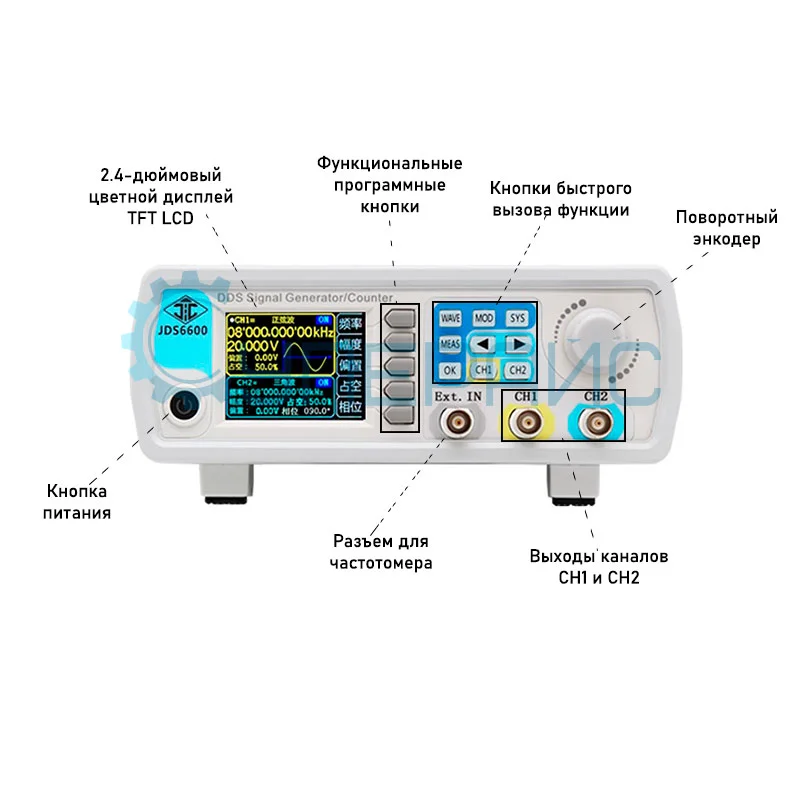

- цветной ЖК дисплей 2,4 дюйма, отображающий форму выходного сигнала (в том числе и произвольных сигналов) одновременно для двух каналов
- высокая точность измерений
- частота выходного сигнала синусоидальной формы до 15 МГц, прямоугольной и треугольной форм до 15 МГц
- частота дискретизации 266 Мвыб/с, вертикальное разрешение 14 бит
- память формы сигнала 2048 точек
- разрешение по частоте 0,01 мкГц
- амплитуда выходного сигнала 2 мВ-5 В пик
- DDS генератор сигналов со стабильностью частоты 1 ррм
- каналы CH1 и CH2 полностью функциональны и независимы друг от друга; частота, амплитуда и смещение сигнала задаются по отдельности
- встроенный частотомер до 100 МГц и счетчик импульсов
- сохранение и использование 100 групп настроек
- точная регулировка длительности импульса 30нс-4000с и рабочего цикла
- формирование пачки заданного числа импульсов от 1 до 1048575
- точная настройка отклонения фазы между двумя каналами
- свипирование (развертка) частоты по линейному и логарифмическому закону, вверх, вниз, вверх-вниз
- коррекция скважности, амплитудная и частотная модуляции
- регулируемый ТТЛ/КМОП-выход
- интерфейс USB - UART
- интуитивно-понятный пользовательский интерфейс
- защита от короткого замыкания
- небольшие массогабариты
Превосходные технические характеристики, простота в использовании и удобный графический дисплей - всё это прекрасно сочетается в данной модели генератора сигналов произвольной формы. Это отличный измерительный прибор, с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
