Генератор сигнала OWON DGE2070
17 930 ₽
17 930 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21642
Модель (серия)
DGE2070
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON DGE2070
Артикул (код товара)
21642
Модель (серия)
DGE2070
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
70 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
0,5
Сложность
2
Показать больше
Показать меньше
Описание OWON DGE2070
Технические характеристики OWON DGE2070
| Количество каналов | 2 |
| Частотный выход | 70 МГц |
| Частота дискретизации | 300 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная и шумовая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 70 МГц |
| Квадрат | 1 мкГц - 20 МГц |
| Пульс | 1 мкГц - 20 МГц |
| Рампа | 1 мкГц - 2 МГц |
| Шум | 20 МГц (-3 дБ) (типично) |
| Произвольная форма | 1 мкГц - 10 МГц |
| Разрешение по частоте | 1 мкГц |
| Стабильность частоты | ± 30 частей на миллион при 0 ± 40℃ |
| Скорость старения частоты | ± 30 частей на миллион в год |
| Произвольный | |
| Длина сигнала | 2 - 8 тыс. |
| Частота дискретизации | 300 МА/с |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 20 В (размах) (≤ 10 МГц); 1 мВ (размах) - 4 В (размах) (≤ 70 МГц) |
| Диапазон смещения постоянного тока |
± (10 В пик – амплитуда В размах / 2) высокое сопротивление ± (5 В пик – амплитуда В размах / 2) 50 Ом |
| Разрешение смещения постоянного тока | 1 мВ |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Смещение постоянного тока, точность | ± (1 % от |уставки| + 1 мВ + амплитуда Vpp x 0,5%) |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, развертка, пакетная передача |
| Внутренняя частота модуляции | 2 мГц - 100 кГц |
| Sweep | |
| Форма волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока) |
| Минимальная / максимальная стартовая частота | 2 мГц (минимум) / максимум частота соответствующей несущей |
| Минимальная / максимальная частота завершения | 2 мГц (минимум) / максимум частота соответствующей несущей |
| Источник триггера | внутренний, ручной |
| Burst | |
| Форма волны | синусоидальная волна, прямоугольная волна, пилообразная волна, пульсирующая волна и произвольная волна (кроме постоянного тока) |
| Типы | N-цикл |
| Источник триггера | внутренний, ручной |
| Несущая частота | 1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей / 2 |
| Общие характеристики | |
| Дисплей | 3,6-дюймовый TFT-ЖК-дисплей, разрешение 480 x 272 пикселей |
| Интерфейс | USB-устройство |
| Габариты изделия | 200 х 68,5 х 74,5 мм |
| Габариты упаковки | 245 х 175 х 85 мм |
| Вес нетто | 500 г |
| Вес брутто | 900 г |

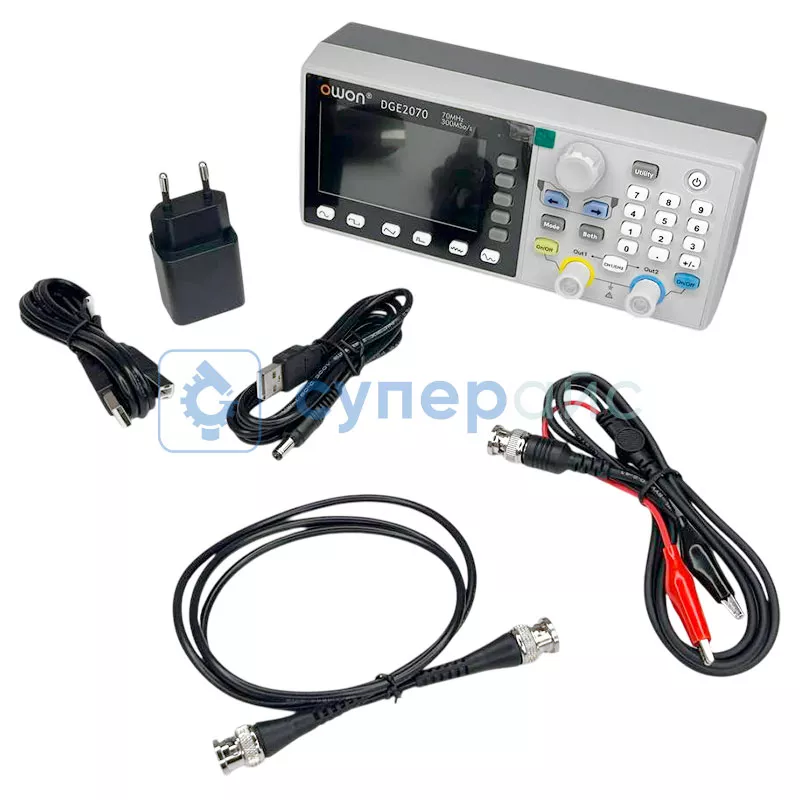

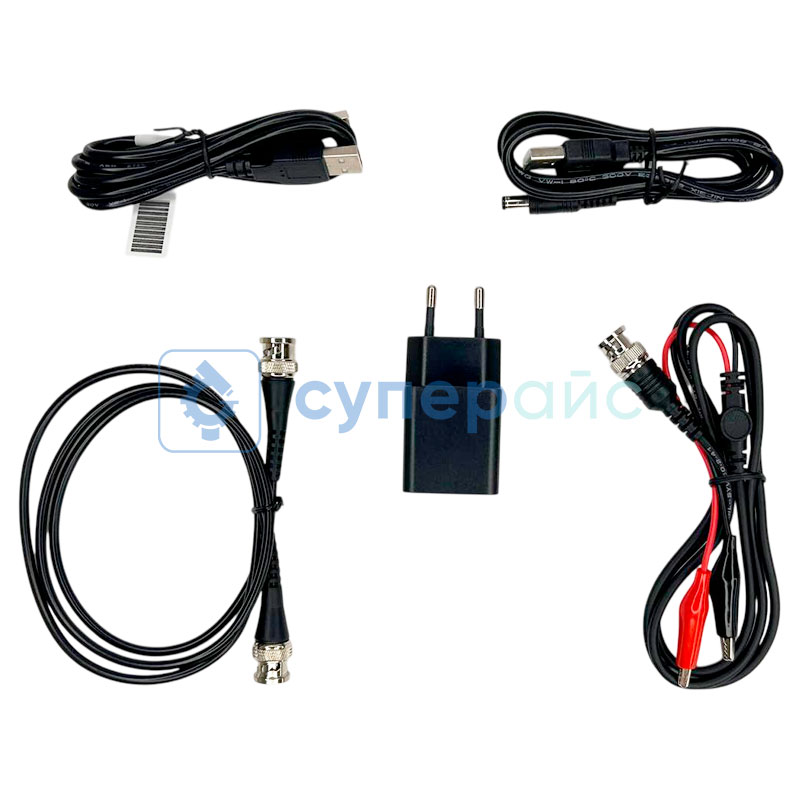

| Комплектация |
генератор сигнала OWON DGE2070 - 1 шт Q9 кабель - 1 шт USB кабель - 1 шт блок питания - 1 шт руководство пользователя - 1 шт |
Обзорная таблица генераторов сигналов OWON
| Характеристики | DGE2035 | DGE2070 | DGE3032 | DGE3062 |
| Диапазон частот | 1 мкГц - 35 МГц | 1 мкГц - 70 МГц | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
| Частота дискретизации на канал | 125 Мвыб/с | 300 Мвыб/с | 125 Мвыб/с | 300 Мвыб/с |
| Минимальная частота, Гц | 0.000001 | |||
| Вид | Настольный (стационарный) | |||
| Количество каналов | 2 | |||
| Вертикальное разрешение (по амплитуде) | 14 бит | |||
| Виды модуляции | AM, FM, PM, FSK, развертка, пакетная передача | AM, FM, PM, FSK, развертка, пакетная передача | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, развертка, пакетная передача | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, развертка, пакетная передача |
| Дисплей, пиксели | 480 x 272 | |||
| Интерфейс передачи данных | USB-устройство | |||
Генератор сигналов OWON DGE2070: Универсальное решение для сложных измерений
Двухканальный генератор сигнала OWON DDE2070 устанавливает новые стандарты в области генерации тестовых сигналов. С максимальной частотой 70 МГц и продвинутыми возможностями модуляции, этот прибор предлагает прецизионное формирование сигналов для профессиональных применений. Вертикальное разрешение 14 бит и частота дискретизации 300 Мвыб/с позволяют создавать сложные формы сигналов с исключительной точностью.
Технические преимущества:
- Двухканальная архитектура с независимой настройкой параметров каждого канала
- Широкий диапазон генерации сигналов от 1 мкГц до 70 МГц
- 150 встроенных форм сигналов включая специализированные математические функции
- Продвинутые режимы модуляции: AM, FM, PM, FSK и импульсная модуляция
- Высококонтрастный TFT-дисплей с детализированным отображением параметров
Генератор поддерживает комплексные сценарии работы благодаря встроенным функциям свип-генератора и пакетного формирования сигналов. USB-интерфейс позволяет интегрировать прибор в автоматизированные измерительные комплексы и системы удаленного контроля.
Прикладное применение:
- Калибровка и тестирование RF оборудования
- Разработка беспроводных систем связи
- Исследование характеристик фильтров и усилителей
- Образовательные эксперименты в учебных лабораториях
- Производственные испытания электронных компонентов
Эргономика и управление:
Компактный корпус с продуманной компоновкой элементов управления обеспечивает удобство работы в лабораторных условиях. Интуитивный интерфейс с группировкой функций по назначению ускоряет процесс настройки параметров. Цифровая клавиатура и энкодер гарантируют точный ввод числовых значений.
Преимущества модели:
- Высокая точность установки частоты с разрешением 1 мкГц
- Низкий уровень фазового шума и джиттера
- Поддержка SCPI команд для автоматизации измерений
- Комплексная защита от перегрузок и короткого замыкания
Генератор сигнала OWON DGE2070 представляет сочетание производительности и функциональности для измерительных задач. Возможности генерации сигналов в сочетании с продвинутыми функциями модуляции делают этот прибор универсальным решением для профессиональных применений в области разработки и тестирования электронной аппаратуры.
