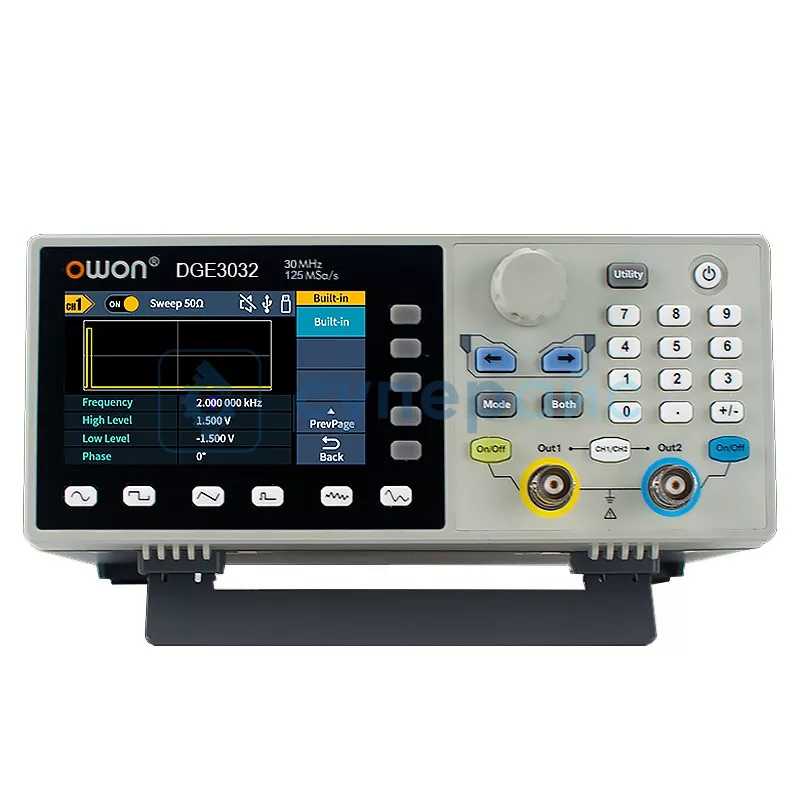

Высокочастотный генератор сигналов Owon DGE3032
Код товара: 27722
Гарантия 12 месяцев
О товаре Двухканальный
Частотный выход: 30 МГц
Частота дискретизации: 125 Мвыб/с
Вертикальное разрешение: 14 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Двухканальный
Частотный выход: 30 МГц
Частота дискретизации: 125 Мвыб/с
Вертикальное разрешение: 14 бит
Технические характеристики Owon DGE3032
| Количество каналов | 2 |
| Частотный выход | 35 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная и шумовая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 30 МГц |
| Квадрат | 1 мкГц - 15 МГц |
| Пульс | 1 мкГц - 15 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 20 МГц (-3 дБ) (типично) |
| Произвольная форма | 1 мкГц - 10 МГц |
| Произвольный | |
| Длина сигнала | 2 - 100 тыс. |
| Частота дискретизации | 125 Ма/с |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 10 МГц); 1 мВ (размах) - 5 В (размах) (≤ 60 МГц) |
| Диапазон смещения постоянного тока | ±(10 В пик – амплитуда В размах / 2) высокое сопротивление ±(5 В пик – амплитуда В размах / 2) 50 Ом |
| Разрешение смещения постоянного тока | 1 мВ или 4 дел |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Смещение постоянного тока, точность | ±(1 % от |настройки| + 1 мВ + амплитуда Vpp x 0,5%) |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, развертка, пакетная передача |
| Внутренняя частота модуляции | 100 мГц - 200 МГц |
| Частотное разрешение | 6 дел |
| Sweep | |
| Форма волны | синусоидальный, прямоугольный, линейно изменяющийся, произвольный (кроме постоянного тока) |
| Минимальная / максимальная стартовая частота | 1 мкГц (минимум) / максимум частота соответствующей несущей |
| Минимальная / максимальная частота завершения | 1 мкГц (минимум) / максимум частота соответствующей несущей |
| Источник триггера | внутренний, ручной |
| Burst | |
| Форма волны | синусоидальная волна, прямоугольная волна, пилообразная волна, пульсирующая волна и произвольная волна (кроме постоянного тока) |
| Типы | N-цикл |
| Источник триггера | внутренний, ручной |
| Несущая частота | 1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей / 2 |
| Общие характеристики | |
| Дисплей | 3,6-дюймовый (480 x 272 пикселей) TFT-ЖК-дисплей |
| Интерфейс | USB-устройство |
| Размер | 200 х 92 х 157 мм |
| Вес брутто | 1,6 кг |
| Комплектация |
генератор сигнала Owon DGE3032 - 1 шт; USB кабель - 1 шт; Q9 кабель - 1 шт; BNC - крокодил кабель - 1 шт; блок питания - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигналов OWON
| Характеристики | DGE2035 | DGE2070 | DGE3032 | DGE3062 |
| Диапазон частот | 1 мкГц - 35 МГц | 1 мкГц - 70 МГц | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
| Частота дискретизации на канал | 125 Мвыб/с | 300 Мвыб/с | 125 Мвыб/с | 300 Мвыб/с |
| Минимальная частота, Гц | 0.000001 | |||
| Вид | Настольный (стационарный) | |||
| Количество каналов | 2 | |||
| Вертикальное разрешение (по амплитуде) | 14 бит | |||
| Виды модуляции | AM, FM, PM, FSK, развертка, пакетная передача | AM, FM, PM, FSK, развертка, пакетная передача | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, развертка, пакетная передача | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, развертка, пакетная передача |
| Дисплей, пиксели | 480 x 272 | |||
| Интерфейс передачи данных | USB-устройство | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
