Двухканальный генератор сигналов произвольной формы OWON XDG3102
Код товара: 24612
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Количество каналов: 2
Частотный выход: 100 МГц
Частота дискретизации: 1,25 Гвыб / с
Вертикальное разрешение: 14 бит
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Частотный выход: 100 МГц
Частота дискретизации: 1,25 Гвыб / с
Вертикальное разрешение: 14 бит
Технические характеристики OWON XDG3102
| Количество каналов | 2 |
| Частотный выход | 100 МГц |
| Частота дискретизации | 1,25 Гвыб / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI и LabVIEW | есть |
| Функция хранения осциллограмм | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 100 МГц |
| Квадрат | 1 мкГц - 40 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 5 МГц |
| Гармонический | 1 мкГц - 50 МГц |
| Шум (-3 дБ, типично) | 120 МГц |
| Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15 МГц; определяемая пользователем форма сигнала: 1 мкГц - 50 МГц |
| Точность | ± 1 ppm, 0 - 40 °C |
| Длина сигнала | 1 М |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40 МГц); 1 мВ (размах) - 5 В (размах) (≤ 80 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц); 1 мВ (размах) - 1 В (размах) (≤ 250 МГц) |
| В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40 МГц); 2 мВ (размах) - 10 В (размах) (≤ 80 МГц); 2 мВ (размах) - 5 В (размах) (≤ 120 МГц); 2 мВ (размах) - 2 В (размах) (≤ 250 МГц) |
| Разрешение | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом |
| Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2); диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2); точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %); разрешение: 1 мВ или 4 цифры |
| Чистота синусоидального спектра | |
| Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБц; 1 - 10 МГц: <- 60 дБц; 10 - 120 МГц: <- 50 дБц; 120 - 200 МГц: <- 45 дБц |
| Полное гармоническое искажение | < 0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
| Ложные (негармонические), типичные (0 дБ) |
≤ 10 МГц: <-70 дБц; > 10 МГц: <- 70 дБц + 6 дБ / октава |
| Фазовый шум, типичный (0 дБм, отклонение 10 кГц) | 10 МГц: ≤- 110 дБц / Гц |
| Квадрат | |
| Время нарастания / падения | < 5 нс |
| Перерегулирование | < 3 % |
| Рабочий цикл | 50 % (фиксированная) |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Пульс | |
| Ширина импульса | 12 нс – 996875 с |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Гармонический | |
| Гармонический порядок | ≤ 16 |
| Гармонический тип | четный, нечетный, все, пользователь |
| Гармоническая амплитуда | может быть установлен для всех гармоник |
| Гармоническая фаза | может быть установлен для всех гармоник |
| Произвольный | |
| Длина сигнала | 2 балла - 1 миллион баллов |
| Вертикальное разрешение | 14 бит |
| Минимальное время нарастания/спада | < 7 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0,0% - 100,0% |
| Модулирующая частота | 2 мГц – 100 кГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Модулирующая частота | 2 мГц – 100 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 180° |
| Модулирующая частота | 2 мГц - 100 кГц |
| PWM | |
| Форма сигнала несущей | пульс |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение ширины | 0 - минимум (скважность импульсов, 100% - скважность импульсов) |
| Модулирующая частота | 2 мГц - 100 кГц |
| FSK / 3FSK / 4FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 100 кГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| OSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| BPSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с, ± 0,1 % |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Частотомер | |
| Функция | период частоты, +ширина, -ширина, +обязанность и -обязанность |
| Диапазон частот | 100 - 200 МГц |
| Разрешение по частоте | 7 цифр |
| Общие характеристики | |
| Дисплей | сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |

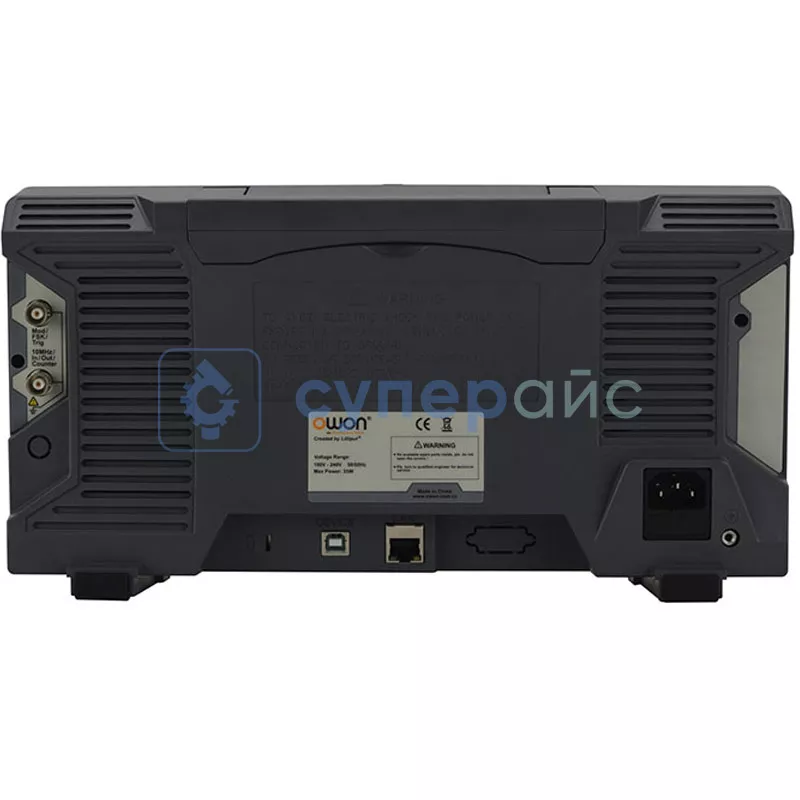

| Ввод / вывод | частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
| Интерфейс | USB-хост, USB-устройство и LAN |
| Размер | 405 х 180 х 290 мм |
| Вес | 3,6 кг |

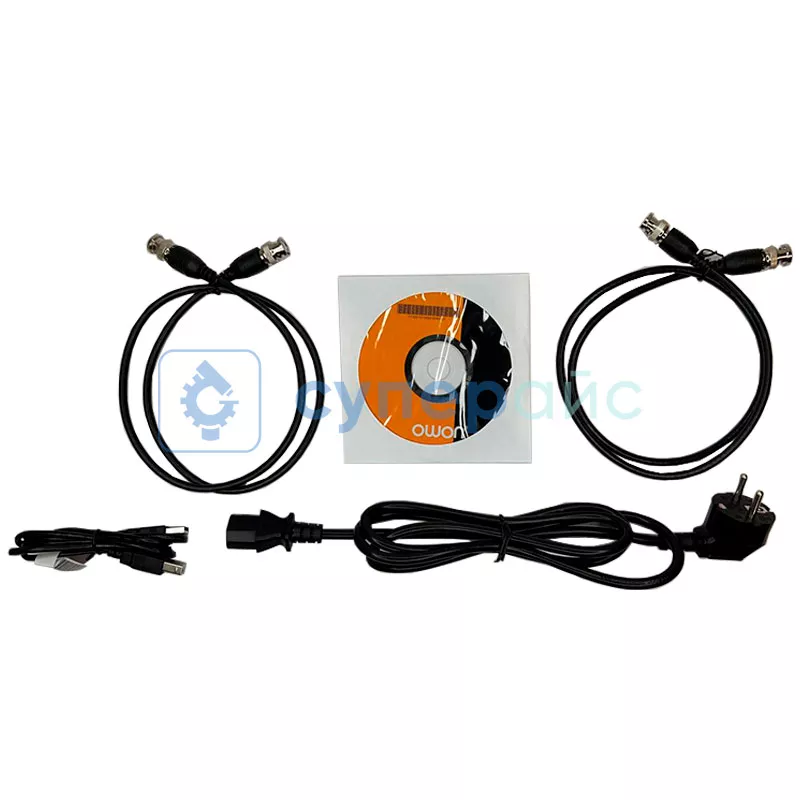

| Комплектация |
генератор сигнала OWON XDG3102 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; оптический диск - 1 шт; руководство пользователя - 1 шт |

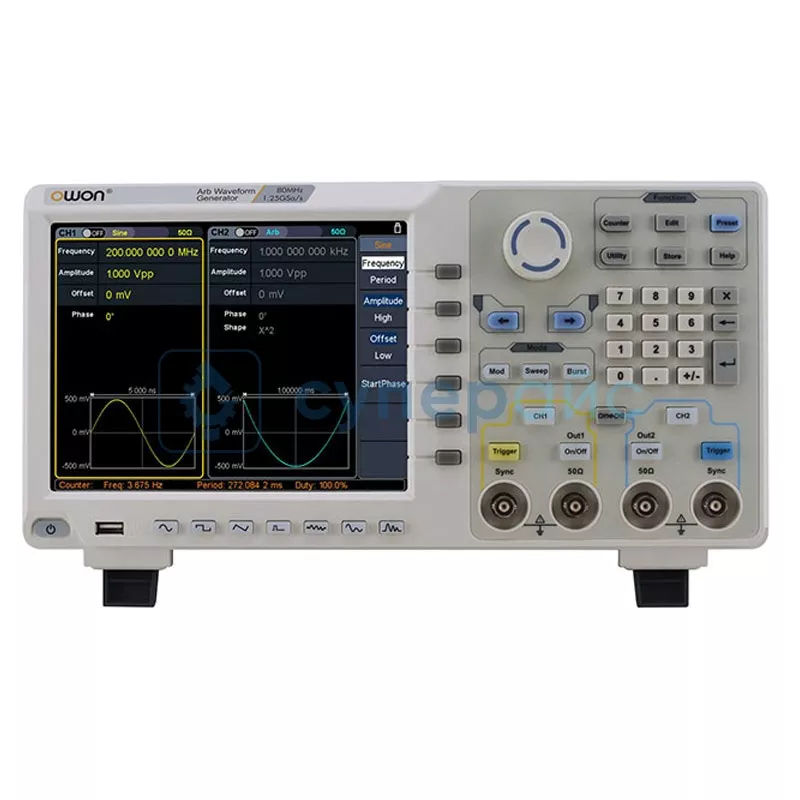

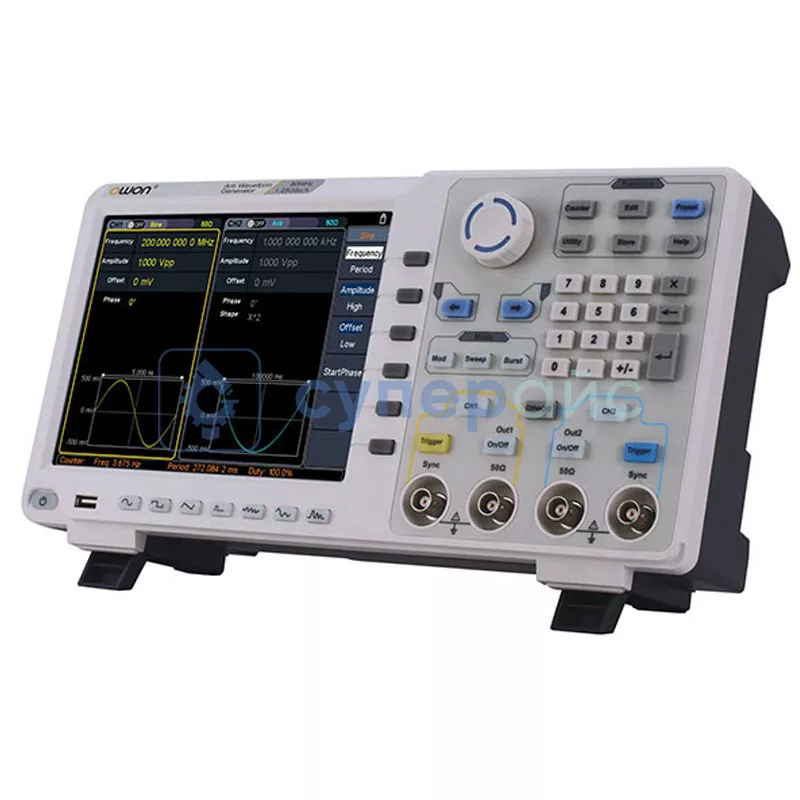

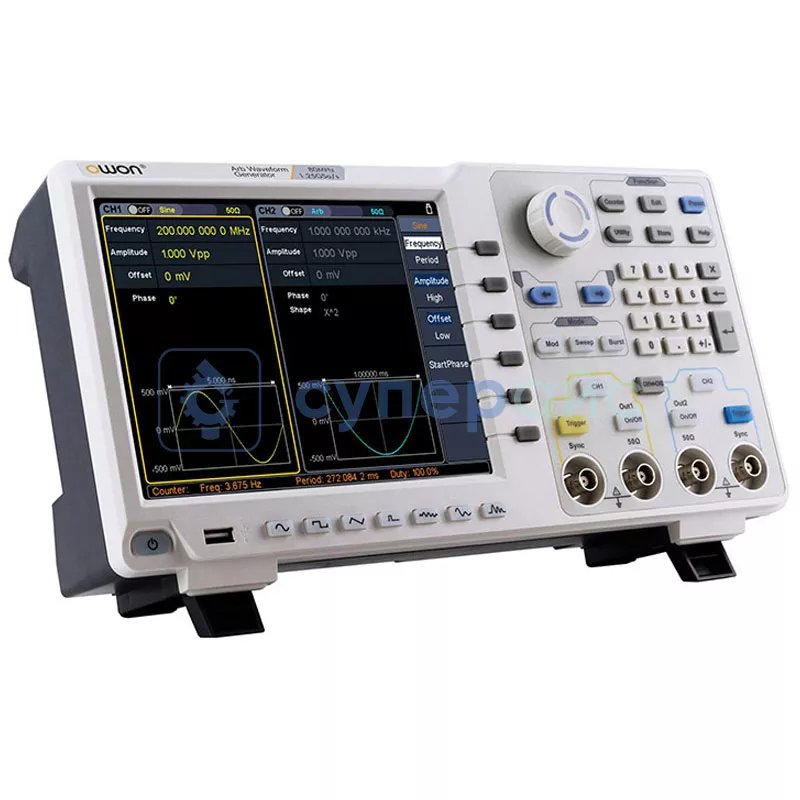

Генератор сигнала OWON XDG3102
Двухканальный генератор сигнала OWON XDG3102 помогает создавать и анализировать электрические колебания. Прибор располагает двумя каналами для одновременного создания электрических импульсов. Рассмотрим подробнее характеристики этого прибора, отвечая на возможные вопросы.
Какие преимущества даёт частотный выход в 100 МГц?
Такой частотный выход обуславливает широкую область применения прибора. Можно генерировать колебания высокой частоты, которые применяют в радиотехнике и телекоммуникациях.
Что означает вертикальное разрешение 14 бит?
Вертикальное разрешение 14 бит используют для точного воспроизведения электрических колебаний по амплитуде. Такое разрешение оптимально при тестировании чувствительного оборудования.
Для чего нужен встроенный частотомер?
Встроенный частотомер применяют для измерения частоты входных колебаний. Это помогает анализировать внешние импульсы без дополнительного оборудования.
Какие формы сигнала доступны?
Сигнальный генератор OWON XDG3102 поддерживает генерацию различных форм сигнала, включая встроенные и определяемые пользователем. Встроенные варианты применяют для стандартных задач, а пользовательские - для создания специфических колебаний.
Возможные области применения:
- тестирование электронных компонентов;
- разработка и отладка цифровых схем;
- научные исследования в области электроники;
- образовательные процессы в рамках технических дисциплин.
Дополнительные функции XDG3102:
- модуляция электрических импульсов;
- свипирование частоты;
- подключение к внешней аппаратуре через USB и LAN;
- сохранение осциллограмм в памяти прибора.
Обзорная таблица генераторов сигналов OWON
| Характеристики | XDG3202 | XDG3162 | XDG3252 | XDG3102 |
| Количество каналов | 2 | |||
| Частотный выход | 200 МГц | 160 МГц | 250 МГц | 100 МГц |
| Частота дискретизации | 1,25 Гвыб / с | |||
| Вертикальное разрешение | 14 бит | |||
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая | |||
| Поддержка SCPI и LabVIEW | есть | |||
| Частотомер | есть | |||
| Дисплей | сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей | |||
| Интерфейс | USB-хост, USB-устройство и LAN | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
